Компаунд представляет собой полимерный материал, применяемый для герметизации и защиты компонентов печатной платы от воздействия внешней среды. Он может быть на основе эпоксидной смолы, полиуретана или силикона, каждый из которых обладает различными характеристиками по твердости, влагостойкости и термостойкости. Выбор конкретного типа зависит от условий эксплуатации устройства и требований к долговечности схемы.
Основная функция компаунда – механическая и климатическая защита элементов платы. Он предотвращает коррозию контактов, защищает от пыли, влаги, вибраций и агрессивных химических сред. Это особенно актуально в автомобилестроении, промышленной автоматике и военной технике, где устройства подвергаются регулярным температурным колебаниям и ударам.
Компаунд также выполняет электроизоляционную роль. Он минимизирует риск пробоя между проводниками в условиях повышенной влажности или при наличии загрязнений. В высоковольтных цепях он снижает вероятность дугового разряда. При правильном нанесении материал полностью заполняет полости между элементами, исключая воздушные включения, которые могут ухудшать изоляцию.
Для технологов важно учитывать совместимость компаунда с материалами платы и компонентов. Некоторые полимеры могут вступать в химическое взаимодействие с пластиковыми корпусами микросхем или повреждать защитные покрытия. Также необходимо учитывать термическое расширение и степень усадки после отверждения, чтобы не создавать механических напряжений в пайке.

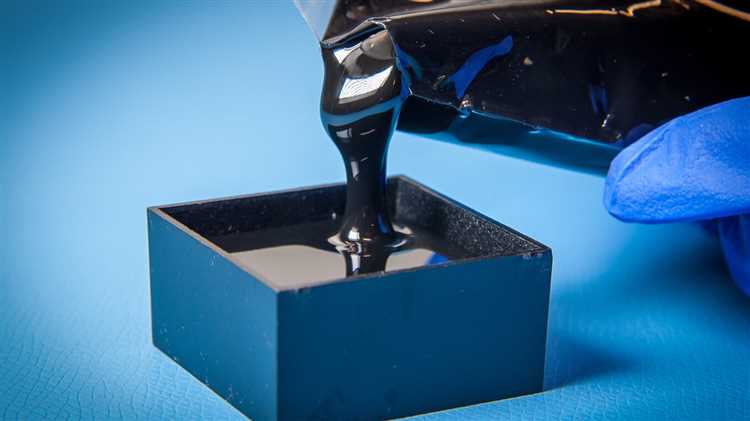

Эффективность защиты во многом зависит от метода нанесения. В производстве применяются заливка, инкапсуляция и автоматическое дозирование под давлением. При этом важно контролировать вязкость материала и выдерживать точные пропорции смешивания, особенно в случае двухкомпонентных систем. Нарушение этих параметров может привести к неполному отверждению и ухудшению защитных свойств.
Назначение компаунда для защиты от влаги и пыли
Компаунд обеспечивает герметизацию электронных компонентов на печатной плате, предотвращая проникновение влаги, пыли и агрессивных сред. При попадании воды в область контактов возможен гальванический эффект, коррозия металлизации или пробой изоляции. Заливка компаундом устраняет эти риски за счёт создания плотного непроницаемого слоя толщиной от 0,5 до 5 мм.
Влагозащита достигается благодаря низкой водопроницаемости большинства эпоксидных и полиуретановых компаундов (менее 0,1 г/м²∙сут при 23 °C и 90 % влажности). Это особенно критично для оборудования, работающего на открытом воздухе или в условиях высокой конденсации. В таких случаях рекомендуется использовать компаунды с гидрофобными добавками и высокой адгезией к поверхностям, в том числе к металлам и стеклотекстолиту.
Компаунд выполняет функцию амортизирующего слоя, защищающего электронные компоненты от внешних и внутренних механических воздействий. Его вязкоупругая структура снижает вероятность повреждения микросхем, конденсаторов и других чувствительных элементов при вибрациях, ударах и падениях.
- При вибрации устройства компаунд гасит резонансные колебания, уменьшая риск разрушения пайки и отслоения дорожек на плате.
- В случае падения или ударной нагрузки материал перераспределяет механическую энергию по всей поверхности, предотвращая концентрированное воздействие на отдельные участки.
- Компаунд заполняет зазоры между компонентами и корпусом, фиксируя элементы и исключая их смещение или сдвиг при транспортировке.
Особенно актуально применение компаунда в оборудовании, подверженном постоянным динамическим нагрузкам: автомобильной электронике, промышленной автоматике, авиационных и морских системах. В таких условиях механическая стабилизация достигается за счёт правильного выбора:
- Типа компаунда – силиконовые материалы обладают высокой эластичностью, эпоксидные обеспечивают жёсткую фиксацию.
- Толщины заливки – оптимальная толщина от 2 до 5 мм позволяет эффективно гасить удары без перегрузки платы.
- Усадочных характеристик – низкоусадочные составы минимизируют внутреннее напряжение после полимеризации.
При проектировании заливки учитываются температурные коэффициенты расширения компонентов и компаунда, чтобы исключить микротрещины при перепадах температур. Важно использовать материалы, совместимые с поверхностью компонентов, во избежание деламинации или отслаивания.
Типы компаундов и их совместимость с материалами плат
Выбор компаунда должен учитывать химическую и термическую совместимость с материалами печатной платы и компонентами. Наиболее распространённые типы компаундов – эпоксидные, полиуретановые и силиконовые – различаются по физико-химическим характеристикам и области применения.
Эпоксидные компаунды обеспечивают высокую жёсткость и отличную адгезию к стеклотекстолиту (FR-4), что делает их подходящими для защиты от механических воздействий. Однако они создают значительные термические напряжения при температурных циклах и не рекомендованы для компонентов с высокой тепловой нагрузкой или при использовании гибких плат.
Полиуретановые компаунды обладают более низким модулем упругости, что снижает риск трещинообразования на подложке. Они хорошо сочетаются с алюминиевыми и полиимидными подложками, а также с пластиковыми корпусами. Подходят для применений с умеренной температурной нагрузкой и требованиями к влагостойкости.
Силиконовые компаунды демонстрируют стабильность в широком диапазоне температур (от –60 °C до +200 °C) и сохраняют эластичность. Они инертны к меди, олова-свинцовым и бессвинцовым припоем, а также к большинству лаков и паяльных масок. Их применяют при необходимости теплового отвода и герметизации, особенно в условиях перепадов температур или вибраций.
Перед выбором конкретного состава необходимо учитывать химическую стойкость компаунда к флюсам, остаточным растворителям, а также его усадку и коэффициент теплового расширения. Несовместимость может проявляться в виде отслаивания, растрескивания или ускоренного старения платы. Рекомендуется проводить предварительное тестирование компаунда на фрагментах плат с аналогичными материалами.
Влияние компаунда на теплопроводность в узлах с высокой нагрузкой
В электронных узлах с высокой плотностью тока тепловыделение становится критическим фактором, напрямую влияющим на срок службы компонентов и стабильность работы. Применение компаунда в таких зонах требует тщательной оценки его теплопроводности. Параметр теплопроводности (λ) компаунда варьируется в широком диапазоне – от 0,2 до 3 Вт/(м·К), что оказывает прямое влияние на эффективность теплоотвода.
Для участков с активными силовыми компонентами (MOSFET, драйверы, диоды Шоттки) предпочтительны компаунды на основе эпоксидов или силиконов, модифицированные теплопроводящими наполнителями – оксидом алюминия, нитридом бора или оксидом магния. Инертные компаунды с низкой теплопроводностью (< 1 Вт/(м·К)) применять в таких случаях нецелесообразно, поскольку они создают тепловой барьер и ухудшают отвод энергии от кристаллов микросхем.
Толщина слоя компаунда также критична: избыточное количество материала увеличивает тепловое сопротивление. Оптимальной считается толщина от 0,5 до 1,5 мм в зависимости от теплопроводности и конфигурации узла. При проектировании необходимо учитывать, что теплопереход «чип–компаунд–радиатор» должен быть минимизирован за счёт плотного прилегания и соответствующего выбора материала.
Компаунд не должен препятствовать отводу тепла к радиаторам, особенно при поверхностном монтаже. Для плат с мощными стабилизаторами напряжения или DC-DC преобразователями важно использовать компаунды с термокондуктивностью не ниже 1,5 Вт/(м·К) и проверенной стабильностью параметров при длительной термоциклировании.
Некорректный выбор компаунда в нагруженных узлах приводит к локальному перегреву, росту утечек тока, деградации припоя и преждевременному выходу из строя полупроводниковых элементов. Поэтому при выборе компаунда критично учитывать не только диэлектрические и влагозащитные характеристики, но и термическую проводимость в рабочем температурном диапазоне устройства.
Особенности нанесения компаунда в условиях серийного производства
В серийном производстве электроники точность и повторяемость нанесения компаунда критически важны для обеспечения защиты компонентов и стабильности электрических характеристик. Основные параметры процесса – вязкость материала, скорость дозирования, температура, геометрия заливки и временные интервалы отверждения – требуют точной калибровки.
Автоматизация нанесения осуществляется с помощью дозирующих систем высокого давления или шестерёнчатых насосов, обеспечивающих равномерный поток материала. Позиционирование осуществляется по координатам, полученным с CAD-систем, что исключает отклонения при нанесении на многослойных или плотнозагруженных платах. Важно использовать роботизированные системы с замкнутым контуром управления для компенсации колебаний давления и температуры.
Перед заливкой требуется предварительный подогрев платы до 40–60 °C. Это уменьшает риск образования воздушных карманов, ускоряет растекание и снижает внутренние напряжения при отверждении. Температура отверждения варьируется от 25 °C при естественном полимеризовании до 120 °C при ускоренном цикле, в зависимости от типа компаунда. При этом важно учитывать тепловое расширение материалов, чтобы избежать деформации корпуса или отрыва контактных площадок.
В условиях массового производства рекомендуется внедрение inline-систем контроля – автоматических станций визуального и рентгеновского осмотра после заливки. Это позволяет выявлять незалитые участки, инородные включения и отклонения по толщине слоя в реальном времени. Для критичных узлов с высокой плотностью монтажа применяются селективные дозаторы с возможностью регулировки дозы в пределах 0,01 мл с точностью ±0,005 мл.
Для стабильности процесса каждая партия компаунда проходит входной контроль: проверяются параметры вязкости, плотности, адгезии и теплового расширения. Допускается отклонение по вязкости не более 10% от значения, зафиксированного в технологической карте. Операторы проходят обучение работе с конкретными системами дозирования, включая очистку трактов, замену расходников и калибровку по контрольной массе.
Как проверить качество заливки компаундом после отверждения
Контроль геометрии слоя проводится с помощью штангенциркуля или лазерного профилометра. Толщина компаунда должна соответствовать заданной спецификации по всему участку. Недолив или перерасход напрямую влияет на защитные свойства покрытия.
Для выявления внутренних дефектов применяется рентгеноскопия. Она позволяет обнаружить скрытые воздушные полости, особенно критичные в области плотной компоновки компонентов. Также возможна томографическая реконструкция сечений для более точной оценки распределения материала.
Твердость отверждённого компаунда проверяется методом Шора (тип A или D в зависимости от материала). Полученное значение сравнивается с паспортными данными производителя. Снижение твердости может указывать на неполную полимеризацию или избыток пластификатора.
Адгезия к подложке контролируется методом скотч-теста: на поверхность приклеивают липкую ленту, затем резко отрывают. При отслоении компаунда от платы необходим пересмотр подготовки поверхности перед заливкой (обезжиривание, праймер).
Дополнительно проверяется электрическая прочность, если компаунд выполняет диэлектрическую функцию. Измеряется пробивное напряжение между залитыми контактами – оно должно соответствовать требованиям к изоляции.
При работе с теплопроводящими компаундами обязательно проводится термосъём: измеряется температура нагрева ключевых компонентов при рабочей нагрузке. Если она выше допустимой – возможны пустоты или неполное заполнение под микросхемами.
Комплексный подход к контролю после отверждения позволяет выявить потенциальные дефекты до начала эксплуатации устройства и предотвратить преждевременные отказы.
Вопрос-ответ:
Зачем использовать компаунд на плате, если плата уже помещена в герметичный корпус?
Даже в герметичном корпусе на плату могут воздействовать вибрации, резкие перепады температур и возможные микроподтёки влаги. Компаунд снижает риск разрушения микросхем, защищает от трещин в пайке и стабилизирует работу компонентов, особенно в зонах с высокой плотностью монтажа. Кроме того, он затрудняет доступ к плате при попытке несанкционированного вмешательства.
Можно ли повторно извлечь залитую компаундом плату для ремонта?
Это зависит от типа компаунда. Силиконовые компаунды обычно допускают частичное извлечение, особенно если их толщина минимальна. Эпоксидные и полиуретановые смеси затвердевают намертво, и при удалении почти всегда повреждаются дорожки, корпуса компонентов или сама плата. Поэтому при проектировании важно учитывать, потребуется ли в будущем доступ к элементам.
Как понять, что компаунд правильно подобран к конкретной плате?
Ориентироваться нужно на несколько факторов: температурные характеристики платы, механическая нагрузка в эксплуатации, требования к влагозащите и теплопередаче. Подходящий компаунд не вызывает растрескивания подложки при термоциклировании, не приводит к коррозии контактов и не мешает отводу тепла. Также важно, чтобы материал не вступал в химическую реакцию с лаком, паяльной маской или металлизацией платы.
Какие параметры нужно контролировать при нанесении компаунда на производстве?
Основные параметры: вязкость, равномерность распределения, отсутствие пузырей и точность дозировки. При автоматической заливке дополнительно контролируют скорость подачи, давление и соосность сопла. Визуальный контроль проводится сразу после заливки и повторно — после отверждения. Любые непрозалитые участки, пузыри или отслоения считаются браком.
Можно ли использовать теплопроводящий компаунд вместо установки радиатора?
В некоторых случаях — да, особенно если мощность рассеивания невелика, а доступ к корпусу ограничен. Однако теплопроводящий компаунд заменяет радиатор только при условии наличия термоперехода к корпусу или основанию устройства, откуда тепло будет эффективно отводиться. В противном случае температура на кристалле может превысить допустимый предел даже при наличии компаунда.
