Реле стартера на Dodge Caliber отвечает за подачу питания на втягивающее устройство стартера при повороте ключа зажигания. От его исправности зависит работа всей цепи запуска двигателя. Неправильная работа реле может проявляться в виде щелчков без прокрутки стартера, задержек при запуске или полного отсутствия реакции на поворот ключа.
На Dodge Caliber реле стартера размещено в монтажном блоке предохранителей и реле, который установлен под капотом с левой стороны, ближе к аккумулятору. Для доступа к нему необходимо открыть капот, снять защитную крышку блока и ориентироваться по схеме на внутренней стороне крышки. В большинстве комплектаций реле имеет маркировку Starter Relay и стандартный четырёхконтактный корпус.
Перед заменой или проверкой реле рекомендуется убедиться в исправности клемм аккумулятора, силового кабеля к стартеру и управляющей цепи. Для диагностики можно поменять реле местами с аналогичным по параметрам, расположенным в том же блоке, либо проверить его мультиметром. Наличие окислов на контактах или слабая фиксация реле в гнезде также могут стать причиной проблем с запуском.

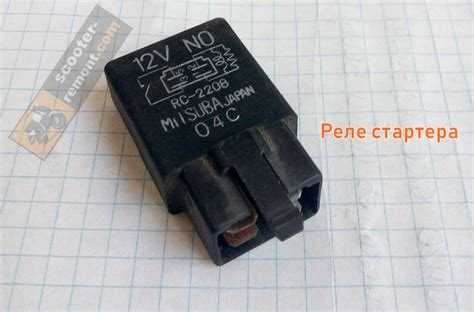

Расположение реле стартера в блоке предохранителей
На Dodge Caliber реле стартера размещено в подкапотном блоке предохранителей, установленном с левой стороны моторного отсека рядом с аккумулятором. Доступ к нему открывается после снятия пластикового защитного кожуха блока.
Элемент расположен в ряду силовых реле, ближе к задней стенке блока, что позволяет быстро найти его по схеме, нанесённой на внутреннюю сторону крышки. На корпусе блока реле стартера обозначено буквенно-цифровым кодом, например, “Starter Relay” или сокращением “ST RLY”, что исключает путаницу с другими элементами.
Перед извлечением рекомендуется отключить минусовую клемму аккумулятора, чтобы избежать короткого замыкания. Для замены реле используется стандартный съёмник или пассатижи с изолированными губками, так как элемент установлен с плотной посадкой в гнездо.
Как определить реле стартера по маркировке
На корпусе реле стартера Dodge Caliber нанесены буквенно-цифровые обозначения, позволяющие точно идентифицировать его тип. Чаще всего маркировка содержит код производителя и уникальный номер детали, например 04692315AA или аналогичный по структуре. Этот номер используется для поиска точной замены в каталогах запчастей.
При осмотре обращайте внимание на дополнительные символы, указывающие на рабочее напряжение, например 12V, и номинальный ток срабатывания, который должен соответствовать параметрам штатной системы. Наличие надписи OMRON, MITSUBA или другого бренда свидетельствует о заводском поставщике.
Если маркировка частично стерта, можно сопоставить расположение контактов на корпусе с электрической схемой блока предохранителей и убедиться в соответствии цоколевки. Для Dodge Caliber реле стартера обычно выполнено в формате стандартного четырехконтактного реле с клеммами 30, 85, 86 и 87.
Для исключения ошибки при подборе рекомендуется сверять маркировку не только с оригинальной запчастью, но и с сервисной документацией, где указаны допустимые аналоги.
Доступ к реле стартера под капотом
На Dodge Caliber реле стартера расположено в блоке предохранителей IPM, который установлен с левой стороны моторного отсека, рядом с аккумулятором. Чтобы получить доступ, необходимо обеспечить свободное пространство для работы и исключить контакт с элементами под напряжением.
- Выключить зажигание и отсоединить минусовую клемму аккумулятора.
- Найти черный пластиковый блок IPM, закрепленный на кронштейне возле аккумулятора.
- Отжать фиксирующие защелки крышки и аккуратно снять её вверх.
- Сориентироваться по схеме, нанесенной на внутреннюю сторону крышки, чтобы быстро определить нужное реле.
- При необходимости извлечения использовать пластиковый съемник или тонкогубцы с изолированными губками, чтобы не повредить контакты.
При обратной установке важно убедиться, что реле вставлено до упора, а крышка блока защелкнута по периметру для защиты от влаги и грязи.
Проверка целостности контактов реле
Для электрической проверки используйте мультиметр в режиме измерения сопротивления. Подключите щупы к паре силовых контактов реле. При отсутствии подачи питания сопротивление должно стремиться к бесконечности, а при подаче управляющего напряжения – падать до значения, близкого к нулю. Нестабильные показания или значительное сопротивление свидетельствуют о нарушении проводимости.
Очистку контактов выполняйте мягкой абразивной насадкой или специальным очистителем электропроводящих элементов. После обработки убедитесь в отсутствии остатков абразива и влаги. Монтаж реле обратно допустим только после повторной проверки сопротивления.
Снятие реле стартера для диагностики
Перед началом работ отключите минусовую клемму аккумулятора, чтобы исключить риск короткого замыкания. Доступ к реле стартера на Dodge Caliber осуществляется через монтажный блок предохранителей, расположенный под капотом с левой стороны возле аккумулятора.
Снимите крышку монтажного блока, отжав фиксатор. Найдите реле стартера по схеме, указанной на внутренней стороне крышки или в руководстве по эксплуатации. Убедитесь, что реле полностью обесточено.
Аккуратно возьмитесь за корпус реле и потяните вверх, покачивая из стороны в сторону. Не применяйте чрезмерное усилие, чтобы не повредить контакты и посадочные гнёзда. Если реле сидит плотно, используйте пластиковый съёмник или тонкий инструмент с изоляцией.
После снятия осмотрите контакты на предмет окислов, нагара или механических повреждений. При необходимости очистите их специальным средством для электрических соединений, избегая попадания жидкости внутрь корпуса реле.
Замена реле на новое совместимое
Перед заменой реле стартера необходимо точно определить его модель и технические характеристики, включая номинальное напряжение и силу тока. Для Dodge Caliber стандартное реле стартера обычно рассчитано на 12 В и выдерживает ток до 40 А.
Подбор нового реле следует производить с учётом идентичной или более высокой нагрузочной способности. Реле с меньшими параметрами может вызвать преждевременный выход из строя или проблемы с запуском двигателя.
Рекомендуется использовать оригинальные запчасти Mopar или проверенные аналоги от брендов, специализирующихся на электрооборудовании для автомобилей Dodge. Совместимость подтверждается по маркировке, расположению и конфигурации контактов.
При установке нового реле отключите аккумулятор для исключения короткого замыкания. После извлечения неисправного реле внимательно осмотрите гнездо на наличие коррозии или повреждений, при необходимости очистите контакты.
Установите новое реле, убедившись в плотном контакте и правильной ориентации клемм. После подключения аккумулятора проведите тест запуска, чтобы убедиться в корректной работе стартера.
Типичные причины выхода реле стартера из строя
Реле стартера в Dodge Caliber подвергается значительным нагрузкам, что приводит к нескольким основным причинам его отказа:
- Перегрузка электрической цепи. Повышенное сопротивление из-за окисления контактов вызывает перегрев и ускоренный износ механизма.
- Попадание влаги и коррозия. Герметичность реле может нарушаться, особенно при повреждении корпуса или уплотнителей, что приводит к коррозии внутренних элементов.
- Механический износ. Частые короткие замыкания и вибрации от двигателя приводят к ослаблению пружин и износу контактов.
- Проблемы с электропитанием. Нестабильное напряжение аккумулятора и сбои в зарядной системе вызывают скачки тока, негативно влияющие на работоспособность реле.
- Загрязнение и пыль. Попадание частиц внутрь корпуса реле вызывает заедание подвижных частей и нарушение контактов.
Для снижения риска выхода реле из строя рекомендуется:
- Регулярно проверять состояние электропроводки и контактных соединений на наличие коррозии и окисления.
- Обеспечивать сухость и чистоту зоны установки реле, защищая от попадания воды и пыли.
- Контролировать напряжение аккумулятора и работу генератора, избегая перепадов питания.
- Использовать оригинальные или сертифицированные заменители реле, подходящие для Dodge Caliber.
- Проводить своевременную диагностику при первых признаках проблем с запуском двигателя.
Вопрос-ответ:
Где именно находится реле стартера на Dodge Caliber?
Реле стартера располагается в основном блоке предохранителей под капотом, рядом с аккумулятором. Чтобы его найти, нужно открыть крышку блока и обратить внимание на схему, нанесённую на внутренней стороне крышки. Обычно реле имеет компактный черный корпус с маркировкой, соответствующей стартеру.
Какие признаки могут указывать на неисправность реле стартера в Dodge Caliber?
Если при попытке завести двигатель слышен щелчок, но стартер не крутит, это может означать проблемы с реле. Также сбои в работе зажигания, периодические перебои при запуске или полный отказ запуска – признаки, которые часто связаны с реле стартера. Для точного определения неисправности рекомендуется проверить напряжение на контактах реле и его механическое состояние.
Как правильно снять реле стартера для проверки на Dodge Caliber?
Первым шагом следует отключить аккумулятор, чтобы исключить короткое замыкание. После этого снять крышку блока предохранителей под капотом и найти нужное реле по схеме. Осторожно вытащите реле, фиксируя его сбоку или снизу, чтобы не повредить контакты. Проверку можно выполнить мультиметром или заменить реле временно на аналогичное для диагностики.
Можно ли заменить реле стартера самостоятельно, и какое реле лучше выбрать?
Замена реле стартера — достаточно простая процедура, которую можно выполнить без помощи специалистов. Главное — подобрать реле с параметрами, идентичными оригинальному: по напряжению, силе тока и габаритам. Оригинальные или сертифицированные аналоги обеспечат надежную работу стартера и прослужат долго.
Как проверить, что проблема действительно в реле стартера, а не в самом стартере?
Для проверки сначала следует измерить напряжение на контактах реле при включении зажигания. Если напряжение приходит, но стартер не срабатывает, возможно, неисправен сам стартер. Если напряжение отсутствует, то стоит проверить реле и цепи управления им. Также можно заменить реле на заведомо исправное и оценить работу стартера.
Где находится реле стартера на Dodge Caliber и как его найти?
Реле стартера на Dodge Caliber расположено в блоке предохранителей под капотом. Обычно этот блок находится с водительской стороны моторного отсека, рядом с аккумулятором. Чтобы найти реле, сначала нужно открыть капот и осмотреть пластиковую коробку с крышкой, на которой есть схема или маркировка. На схеме указано расположение реле и предохранителей. Реле стартера обычно подписано как «Starter Relay» или имеет соответствующий символ. Для более точного определения можно воспользоваться инструкцией по эксплуатации автомобиля, где приведена подробная схема блока предохранителей и реле. В некоторых случаях для доступа к реле может потребоваться снять защитный кожух или крышку блока.
