Подключение осуществляется через блок питания или контроллер, рассчитанный на постоянное напряжение 24 В. Следует предусмотреть плавкий предохранитель или автоматический выключатель, подобранный по току двигателя, а также диодную защиту от обратного напряжения, если двигатель используется в реверсивном режиме. При работе с высокими пусковыми токами рекомендуется использовать пусковой резистор или модуль плавного пуска для снижения нагрузки на источник питания.
Для предотвращения ошибок при подключении рекомендуется зафиксировать схему соединений в письменном или цифровом виде. Это ускорит дальнейшее обслуживание и снизит риск повреждения обмоток при подаче питания.
Подбор источника питания и расчёт допустимого тока для 24В системы
Для двигателя с рабочим напряжением 24 В необходимо выбирать источник питания с номинальным выходным напряжением 24–25 В постоянного тока и допустимыми отклонениями не более ±5 %. При превышении верхнего порога возрастает риск перегрева обмоток, при занижении – снижается крутящий момент и стабильность работы.
Расчёт минимально необходимого тока выполняется по формуле: I = P / U, где P – потребляемая мощность двигателя, Вт; U – рабочее напряжение, В. Например, при мощности 180 Вт ток составит 180 / 24 = 7,5 А. При выборе блока питания необходимо закладывать запас по току не менее 20–30 % для компенсации пусковых токов и кратковременных нагрузок. В данном примере оптимально использовать источник питания с током не менее 9–10 А.
При пуске коллекторные и бесщёточные двигатели могут кратковременно потреблять в 2–3 раза больший ток, чем в номинальном режиме. Если двигатель рассчитан на 7,5 А, кратковременный пусковой ток может достигать 15–22 А. Источник питания должен быть способен выдерживать такие нагрузки без срабатывания защиты.
Для длительной работы рекомендуется использовать импульсные блоки питания с КПД выше 85 % и встроенной защитой от перегрузки, короткого замыкания и перегрева. При размещении источника питания в закрытом корпусе необходимо предусмотреть принудительное охлаждение, особенно при токах выше 10 А.

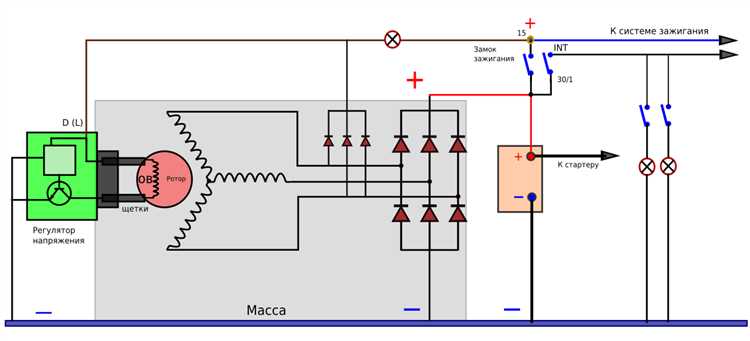

Схемы подключения трёхпроводного двигателя для разных типов привода
Для приводов с реверсом через реле третий провод служит общим, а два других подключаются к перекидным контактам реле. При переключении реле полярность на обмотке меняется, что обеспечивает смену направления вращения. Такой способ используется при необходимости частых переключений без электронного контроллера.
Подключение к контроллеру/регулятору: сигналы, питание, заземление
- Общий провод (GND) – соединяется с общей землёй контроллера и источника питания. Не допускается разрыв или плохой контакт в этой линии, так как это приведёт к сбоям в работе или повреждению электроники.
- Сигнальный провод – передаёт управляющие импульсы или напряжение, определяющее скорость и направление вращения. В случае ШИМ-сигнала важно, чтобы частота и амплитуда соответствовали допустимым параметрам двигателя.
Рекомендуется выполнять заземление металлического корпуса двигателя через отдельный провод к общей точке заземления системы. Это снижает уровень электромагнитных помех и защищает контроллер от статических разрядов. При длинных кабельных линиях желательно использовать экранированный провод для сигнальной цепи и подключать экран к земле только со стороны контроллера.
Защита цепи: предохранители, термозащита и защита от обратной полярности
В цепь питания двигателя 24 В необходимо включать плавкий предохранитель или автоматический выключатель с током срабатывания на 20–30 % выше номинального потребления двигателя. Например, при рабочем токе 5 А устанавливается предохранитель на 6–7 А. Размещение выполняется максимально близко к источнику питания для минимизации риска возгорания проводки при коротком замыкании.
Термозащита реализуется с помощью встроенного в обмотку биметаллического термовыключателя или внешнего термодатчика, подключенного к контроллеру. Уставка температуры обычно выбирается в диапазоне 90–110 °C для предотвращения перегрева изоляции. В случае внешнего датчика его размещают в зоне максимального нагрева корпуса двигателя.
Для защиты от обратной полярности применяется мощный диод Шоттки, включённый параллельно цепи питания по схеме с катодом к «плюсу». При ошибочном подключении полярности диод создаёт короткое замыкание, вызывая срабатывание предохранителя. При использовании контроллера с электронной защитой возможно применение полевых транзисторов с малым сопротивлением канала, что снижает падение напряжения в рабочем режиме.
Порядок проверок и измерений после первичного подключения
После подачи питания без нагрузки измерить потребляемый ток. Он должен быть не выше номинального холостого тока, указанного в паспорте. Превышение более чем на 15% требует проверки на наличие заклинивания вала, перекоса щёток или короткого замыкания витков.
Проверить направление вращения ротора. При обратном вращении изменить полярность сигнального или силового подключения согласно схеме производителя.
Замерить напряжение на клеммах двигателя при номинальной нагрузке. Просадка более чем на 10% относительно напряжения источника указывает на недостаточное сечение кабеля или перегрузку питания.
Контролировать нагрев корпуса при работе в течение первых 10–15 минут. Температура не должна превышать 70 °C для большинства двигателей данного типа. Более высокое значение говорит о перегрузке, неверном подключении или неисправности.
Частые неисправности и методика их локализации при трёхпроводном подключении
- Низкие обороты или падение мощности – проверить стабильность напряжения под нагрузкой, состояние щёток (для коллекторных моделей) и отсутствие замыкания между витками обмотки. При отклонении сопротивления на 10–15 % от нормы требуется перемотка или замена.
- Сильный нагрев корпуса – оценить ток потребления при номинальной нагрузке. Превышение более чем на 20 % указывает на заклинивание подшипников или межвитковое замыкание.
- Дёргание или нестабильная работа – проверить корректность подключения управляющего провода. При использовании ШИМ-контроля убедиться в соответствии частоты и формы импульсов требованиям двигателя.
- Повышенный шум – осмотреть крепления, балансировку ротора и состояние подшипников; при люфте или повреждении дорожек скольжения требуется замена.
Для точной локализации рекомендуется выполнять последовательную проверку:
- Отключить двигатель от сети и визуально осмотреть провода, изоляцию и клеммники.
- Прозвонить каждую обмотку мультиметром, зафиксировать значения сопротивления.
- Проверить отсутствие пробоя на корпус с использованием мегомметра.
- Подключить двигатель к лабораторному блоку питания и зафиксировать ток холостого хода.
- Сымитировать рабочую нагрузку и оценить падение оборотов и изменение тока.
Системный подход к проверке позволяет быстро выявлять и устранять неисправности без повреждения двигателя и сопутствующего оборудования.
Вопрос-ответ:
Как определить, какой из трёх выводов двигателя отвечает за питание, а какой за управление?
Для идентификации выводов потребуется мультиметр и, при наличии, схема от производителя. Чаще всего два вывода используются для подачи питания (+24 В и «минус»), а третий передаёт управляющий или тахометрический сигнал. Проверку начинают с измерения сопротивления между выводами: наибольшее значение обычно наблюдается между сигнальным и одним из силовых контактов, а наименьшее — между плюс- и минус-проводами. Если схема отсутствует, рекомендуется испытание при пониженным напряжении (5–6 В) для предотвращения повреждений.
Можно ли подключить такой двигатель напрямую к источнику питания 24 В без контроллера?
В некоторых случаях это возможно, но только если двигатель предназначен для работы без регулировки скорости и третий вывод не задействован для запуска. Однако в большинстве современных моделей третий контакт служит для подачи управляющего сигнала (ШИМ или аналогового напряжения), и без него мотор может не стартовать или работать нестабильно. Подключение напрямую допустимо только после изучения технической документации и проверки схемы выводов.
Какие параметры источника питания важны для стабильной работы двигателя 24 В с тремя выводами?
Помимо номинального напряжения 24 В, следует учитывать допустимый ток нагрузки, который должен быть не меньше пускового тока двигателя. Этот показатель часто в 2–3 раза выше номинального потребления. Также важна пульсация напряжения — при превышении допустимого уровня мотор может работать с вибрациями или перегреваться. Для защиты узла рекомендуется предусмотреть плавкий предохранитель и защиту от обратной полярности.
Чем опасно перепутать сигнальный провод с силовым при подключении?
Перепутанное подключение может привести к пробою управляющей электроники двигателя или контроллера. Сигнальные цепи обычно рассчитаны на низкое напряжение и токи в миллиамперы, тогда как силовые линии передают десятки ватт мощности. Повреждение может произойти мгновенно. Поэтому перед подключением важно проверить маркировку кабелей или выполнить измерения мультиметром.
Можно ли использовать один контроллер для управления несколькими такими двигателями?
Технически это возможно, если контроллер рассчитан на суммарный ток всех подключённых двигателей и имеет отдельные каналы управления для каждого из них. При параллельном подключении силовых цепей важно, чтобы управляющие линии оставались изолированными друг от друга. Также необходимо убедиться, что управляющий сигнал каждого двигателя соответствует логике контроллера, иначе может возникнуть конфликт сигналов и отказ работы.
Как правильно определить назначение каждого из трёх выводов двигателя 24В при подключении?
Для корректного подключения трёхпроводного двигателя 24В необходимо точно определить, какой вывод отвечает за питание, а какие – за управление или обратную связь. Обычно один провод служит для подачи постоянного напряжения +24В, второй – для подключения к «массе» или отрицательному полюсу источника питания, третий может использоваться как сигнал тахогенератора или управления скоростью. Для точного определения целесообразно использовать мультиметр или тестер, измеряя сопротивление между выводами, а также сверяться с технической документацией или маркировкой на корпусе. При отсутствии информации проверку можно выполнить подачей питания с малым током, наблюдая направление и вращение ротора, или с помощью осциллографа – при наличии сигнала с третьего провода.
