Система курсовой устойчивости ESP (Electronic Stability Program) предназначена для предотвращения потери управляемости на скользких, неровных или резких поворотах. В отличие от ABS и ASR, которые контролируют торможение и пробуксовку, ESP анализирует направление движения автомобиля относительно траектории, заданной рулевым управлением, и при отклонении стабилизирует поведение машины путем выборочного торможения отдельных колес.
Основой работы ESP являются данные с датчиков угла поворота руля, продольного и поперечного ускорения, скорости вращения колес и гироскопа, измеряющего угловую скорость кузова относительно вертикальной оси. Сравнивая фактическое движение с расчетной траекторией, система определяет, возникла ли избыточная или недостаточная поворачиваемость, и компенсирует отклонение путем притормаживания нужного колеса.
Наиболее эффективно ESP проявляет себя при экстренных манёврах, объезде препятствий и движении на скользком покрытии. Например, при недостаточной поворачиваемости (смещение траектории наружу поворота), система задействует тормоз внутреннего заднего колеса. При избыточной поворачиваемости (занос задней оси) – тормозит внешнее переднее колесо. Эти действия помогают стабилизировать автомобиль без участия водителя.
С момента обязательного внедрения ESP в ЕС с 2014 года и по сегодняшний день система входит в базовую комплектацию большинства автомобилей. Ее корректная работа зависит от технического состояния датчиков, тормозной системы и шин. Регулярная проверка компонентов и отсутствие ошибок в электронном блоке управления – обязательные условия для эффективной работы ESP в любой дорожной ситуации.
Что такое система ESP и как она связана с безопасностью движения
Алгоритмы ESP анализируют данные от датчиков угла поворота рулевого колеса, скорости вращения каждого колеса, поперечного ускорения и положения педали акселератора. В случае расхождения между заданной траекторией и фактическим движением, система мгновенно корректирует курс путем точечного торможения отдельных колес и/или снижения крутящего момента двигателя.
Связь ESP с безопасностью подтверждена результатами краш-тестов и статистикой ДТП. Исследования Euro NCAP и IIHS показывают, что наличие ESP снижает риск аварий с потерей контроля более чем на 40%. Особенно заметен эффект при скользком покрытии и на высоких скоростях.
Для обеспечения корректной работы ESP необходимы исправные датчики, адекватное давление в шинах и отсутствие вмешательства в систему управления тормозами. После установки нестандартных колес, изменения подвески или отключения ABS функциональность ESP может быть нарушена, что приведет к потере защиты в критических ситуациях.
Рекомендуется не отключать ESP без необходимости даже при уверенном вождении – её вмешательство минимально, но критично в момент потери сцепления. Современные версии системы также адаптированы для работы с полным приводом, гибридными трансмиссиями и системами активного рулевого управления.
Из каких компонентов состоит система ESP в современных автомобилях
Система ESP (Electronic Stability Program) интегрирует в себе несколько электронных и механических узлов, каждый из которых выполняет строго определённую функцию. Главная задача – точечное управление тягой и тормозами для предотвращения сноса и заноса.
Центральным элементом ESP является электронный блок управления (ECU), который непрерывно анализирует сигналы от датчиков и отдает команды исполнительным механизмам. Его алгоритмы основаны на сравнении фактической траектории движения с расчетной, заданной положением рулевого колеса и скоростью автомобиля.
Датчик угла поворота рулевого колеса фиксирует направление, в котором водитель намеревается повернуть. На основе этих данных ESP определяет отклонения курса.
Датчики поперечного ускорения и скорости вращения кузова (гироскопы) регистрируют движение автомобиля относительно вертикальной оси. При превышении допустимых значений система вмешивается в управление тормозами.
Каждое колесо оснащено датчиком частоты вращения, аналогичным тем, что используются в ABS. Эти датчики фиксируют пробуксовку или блокировку колес, что критически важно при торможении и маневрировании.
Исполнительные модули тормозной системы – гидравлический модуль с насосом и соленоидами – реализуют команды блока управления, регулируя давление в тормозных контурах по отдельности для каждого колеса. Это позволяет корректировать траекторию движения без вмешательства водителя в управление.
Система может быть также дополнена модулем контроля крутящего момента двигателя, который снижает подачу топлива при угрозе потери устойчивости. Такая интеграция особенно эффективна на скользких покрытиях и при экстренных маневрах.
ESP использует данные и ресурсы других систем автомобиля – ABS, TCS, EBD. Их совместная работа обеспечивает точную и быструю реакцию на нестабильное поведение автомобиля в реальном времени.
Как ESP обнаруживает начало заноса или потери сцепления
Система ESP (Electronic Stability Program) выявляет начало заноса или потерю сцепления с помощью анализа данных от нескольких датчиков, работающих в реальном времени. Ключевую роль в этом процессе играют датчик угла поворота рулевого колеса, датчики скорости вращения колес, гироскопические датчики и датчик продольного и поперечного ускорения.
Сравнивая фактическую траекторию движения автомобиля с расчетной, ESP может точно определить, движется ли автомобиль в направлении, заданном рулевым управлением. Расчетная траектория вычисляется на основе угла поворота рулевого колеса и текущей скорости. Отклонения между запрошенным и фактическим курсом указывают на развитие нестабильности.
Если система фиксирует, что угол заноса превышает допустимые пределы или если одно или несколько колес вращаются с подозрительной скоростью (например, резко быстрее остальных), это свидетельствует о потере сцепления с дорогой. Такие ситуации чаще возникают при резких манёврах, обгоне, движении по скользкому покрытию или в случае превышения пределов устойчивости автомобиля.
Особенно важно участие гироскопических датчиков, отслеживающих вращение кузова автомобиля вокруг вертикальной оси (рыскание). Они позволяют системе определить, начинается ли неконтролируемое вращение задней или передней оси относительно курса движения. При этом ESP сравнивает полученные значения с эталонными и реагирует, если разница выходит за рамки допустимого диапазона.
Когда ESP фиксирует начало нестабильности, она активирует корректирующее торможение отдельных колес и, при необходимости, ограничивает крутящий момент двигателя. Это вмешательство происходит до того, как водитель физически почувствует занос, что обеспечивает превентивную стабилизацию автомобиля в критической ситуации.
Какие датчики участвуют в работе ESP и где они расположены
Система ESP опирается на данные от нескольких ключевых датчиков, каждый из которых контролирует отдельный параметр движения автомобиля. Их согласованная работа позволяет точно определить отклонения от заданной траектории и вовремя вмешаться в управление.
Датчик угла поворота рулевого колеса расположен на рулевой колонке и фиксирует направление, в котором водитель намерен двигаться. Он передает данные в блок управления ESP для сравнения с фактическим направлением движения автомобиля.
Датчики скорости вращения колес установлены на каждом колесе и аналогичны тем, что используются в ABS. Они измеряют частоту вращения колес, что позволяет системе выявлять пробуксовку, блокировку и разницу в скорости между колесами.
Датчик ускорения (продольного и поперечного) монтируется в центральной части кузова, чаще всего в районе центра тяжести автомобиля. Он измеряет ускорения в двух осях, что позволяет оценить реальные силы, действующие на кузов при маневрировании.
Гироскопический датчик угловой скорости (датчик рыскания) также размещается ближе к центру автомобиля. Он определяет скорость поворота кузова вокруг вертикальной оси. Это ключевой параметр для распознавания заноса.
В некоторых моделях дополнительно используется датчик продольного ускорения, позволяющий точнее интерпретировать разницу между разгоном и буксованием. Он обычно интегрирован в общий модуль инерциальных датчиков.
Все эти элементы связаны с электронным блоком управления ESP, который обычно располагается рядом с блоком ABS, чаще всего в подкапотном пространстве. Блок получает сигналы в реальном времени, сравнивает фактическое поведение автомобиля с расчетным и при необходимости инициирует торможение отдельных колес.
Что делает блок управления ESP при обнаружении нестабильности
Блок управления ESP (Electronic Stability Program) анализирует данные от различных датчиков в режиме реального времени. При выявлении нестабильности – например, разницы между фактическим и заданным курсом автомобиля – он мгновенно инициирует корректирующие действия, направленные на восстановление устойчивости движения.
Алгоритм работы блока управления включает несколько последовательных этапов:
- Сравнение текущего угла поворота рулевого колеса с направлением движения, определяемым по сигналам датчиков угловой скорости и поперечного ускорения.
- Оценка различий в скорости вращения колес с целью выявления пробуксовки или блокировки.
- Рассчет необходимых корректирующих мер в зависимости от типа нестабильности – избыточной или недостаточной поворачиваемости.
В зависимости от конкретной ситуации, блок управления может предпринять следующие действия:

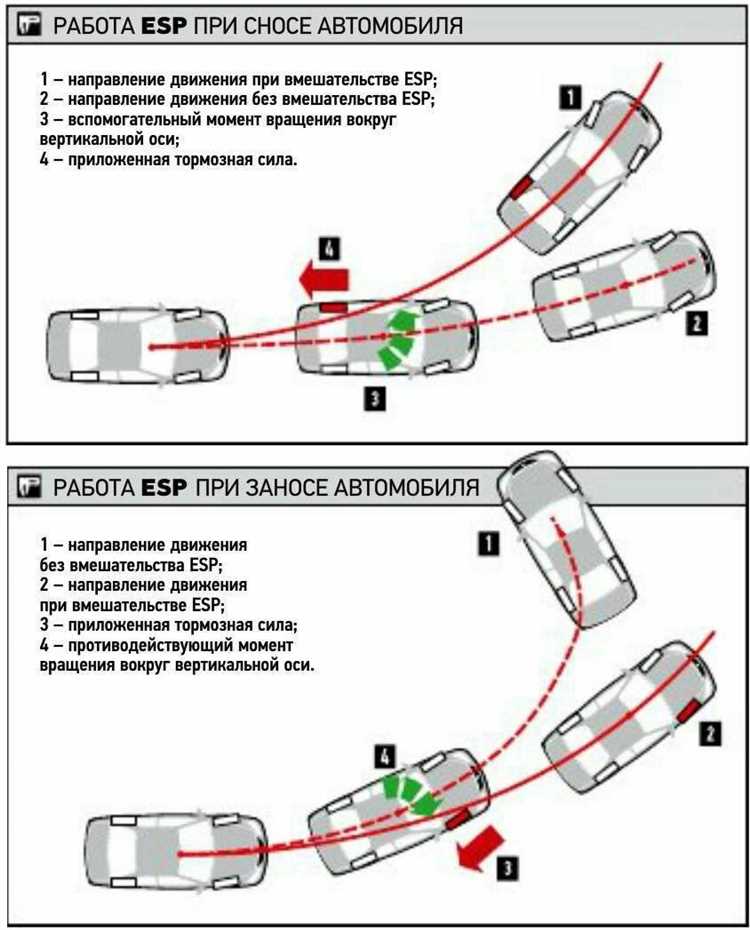

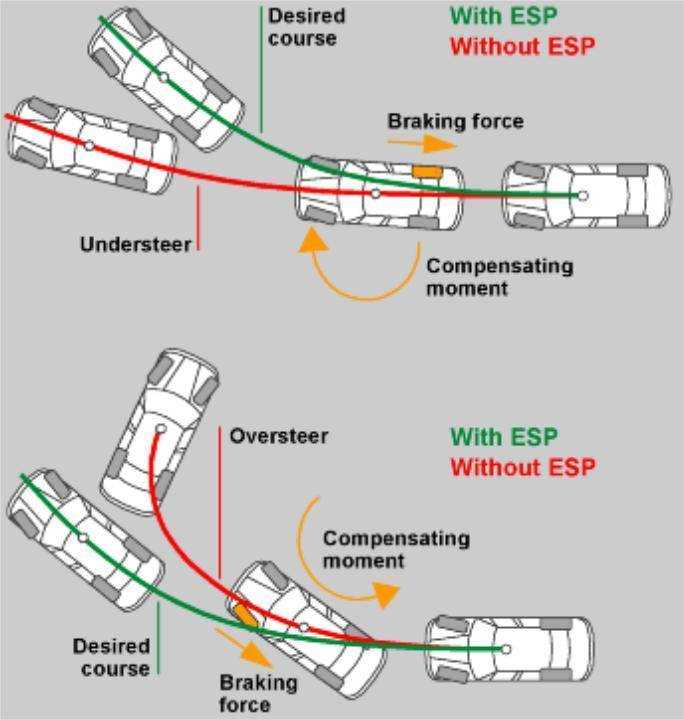

- Избирательное торможение одного или нескольких колес. Например, при избыточной поворачиваемости активируется тормоз внешнего переднего колеса, чтобы снизить момент вращения автомобиля.
- Снижение крутящего момента двигателя путем подачи соответствующих команд в блок управления ДВС или через интерфейс CAN-шины.
- Ограничение подачи топлива и/или временное вмешательство в работу дроссельной заслонки для стабилизации автомобиля при резком ускорении на скользком покрытии.
Реакция блока управления ESP осуществляется за доли секунды. Эти вмешательства координируются таким образом, чтобы водитель мог сохранить управление и избежать развития заноса. Вмешательство всегда минимально необходимое, чтобы не вызывать лишнего вмешательства в траекторию движения автомобиля.
Как работает ESP при торможении и прохождении поворотов
Система ESP активно работает при торможении и прохождении поворотов для поддержания устойчивости автомобиля. При экстренном торможении, система отслеживает скольжение колес и, если оно превышает допустимые значения, начинает вмешательство. Она может индивидуально замедлять одно или несколько колес, чтобы восстановить сцепление с дорогой, что помогает избежать заноса или переворота.
При прохождении поворотов ESP анализирует угол поворота и скорость автомобиля. Если угол поворота слишком велик для текущей скорости, система автоматически снижает мощность двигателя или применяет тормоза на отдельных колесах, чтобы предотвратить потерю сцепления и вернуть автомобиль в устойчивое положение.
Особое внимание уделяется балансировке тормозных усилий. Например, если задняя ось теряет сцепление в повороте, система может тормозить задние колеса для восстановления устойчивости. Это позволяет избежать подскальзывания или заноса, особенно на скользких дорогах.
Также при сильном торможении ESP может вмешиваться в работу тормозной системы, чтобы предотвратить блокировку колес. Система использует информацию с датчиков скорости колес и угла поворота, чтобы скорректировать тормозное усилие и оптимизировать сцепление с дорогой, минимизируя риск аквапланирования или потери управления.
Можно ли отключить ESP вручную и в каких случаях это допустимо
Система ESP (Electronic Stability Program) играет ключевую роль в обеспечении стабильности автомобиля, предотвращая его заносы и улучшая управляемость. Однако в некоторых ситуациях водители могут захотеть отключить систему ESP вручную. Это возможно в большинстве современных автомобилей, но важно учитывать несколько факторов.
Обычно отключение системы ESP осуществляется с помощью кнопки или переключателя на панели управления автомобиля. В некоторых моделях для этого необходимо удерживать кнопку несколько секунд. Также можно отключить систему через меню бортового компьютера, если такая функция предусмотрена.
Когда можно отключить ESP вручную?
1. В условиях низкой сцепления с дорогой – например, на снегу или льду. В таких ситуациях ESP может мешать работе колес, так как система активно вмешивается, пытаясь предотвратить скольжение, что в свою очередь снижает проходимость.
2. При буксировке или маневрировании с прицепом. В некоторых случаях ESP может излишне ограничивать скорость или вмешиваться в управление при транспортировке тяжелых грузов, что делает его отключение необходимым для безопасного движения.
3. При преодолении сложных препятствий – на бездорожье или при преодолении крутых склонов. Отключение ESP может помочь автомобилю сохранять сцепление с дорогой, когда система активно вмешивается, блокируя колеса на скользких поверхностях.
Когда не стоит отключать ESP?
Отключение ESP не рекомендуется в обычных дорожных условиях. Это может привести к снижению стабильности автомобиля, особенно при резких маневрах, на мокрой или скользкой дороге. Система предназначена для повышения безопасности, и её отключение может увеличивать риски аварийных ситуаций.
Важно: Необходимо учитывать, что отключение ESP может повлиять на гарантийные обязательства и сервисное обслуживание автомобиля. В случае неисправности системы или при нарушении требований эксплуатации, связанные с её отключением, могут возникнуть сложности в обслуживании автомобиля.
Как определить неисправность ESP и что делать при появлении ошибки
Неисправности системы ESP могут проявляться различными симптомами, которые важно вовремя заметить для предотвращения потенциальных проблем с безопасностью на дороге.
Основные признаки неисправности системы ESP:
- Появление соответствующего индикатора на панели приборов, который сигнализирует о проблемах с системой стабилизации.
- Нестабильное поведение автомобиля на дороге, несмотря на отсутствие явных причин для потери сцепления.
- Частые сбои в тормозной системе или неправильная реакция автомобиля на команды водителя.
- Необычные звуки или вибрации, исходящие от колес при активной работе системы.
Если на панели приборов загорелся индикатор ESP, это может указывать на ошибку, которая блокирует работу системы. В таких случаях рекомендуется:
- Остановить автомобиль в безопасном месте и перезагрузить систему, выключив и снова включив двигатель. Это может временно устранить ошибку, но не гарантирует полного устранения проблемы.
- Проверить, не отключена ли система вручную (например, если использовалась кнопка для отключения ESP).
- Пройти диагностику в специализированном сервисе для определения точной причины ошибки и ее устранения.
В случае возникновения неисправности в критических условиях (например, в дождь или снег), рекомендуется снизить скорость и увеличить дистанцию до других автомобилей, поскольку система ESP может не работать должным образом.
После устранения неисправности следует провести повторное тестирование системы на стабильность работы, чтобы убедиться в ее исправности.
Вопрос-ответ:
Что такое система ESP в автомобиле и как она работает?
Система ESP (Electronic Stability Program) предназначена для улучшения устойчивости автомобиля при маневрировании. Она помогает предотвратить потерю сцепления с дорогой, которая может привести к заносу или переворачиванию автомобиля. ESP контролирует работу тормозной системы, снижая скорость колес, которые потеряли сцепление с дорогой, и корректирует движение автомобиля, вмешиваясь в момент, когда это необходимо. Система использует данные с датчиков, чтобы отслеживать поведение автомобиля на дороге и своевременно активировать тормоза для восстановления устойчивости.
Какие компоненты входят в состав системы ESP?
Система ESP состоит из нескольких ключевых компонентов. Это датчики, которые измеряют скорость вращения колес, угол поворота руля, ускорение и ускорение бокового скольжения. Блок управления ESP анализирует эти данные и определяет, когда вмешательство необходимо для восстановления устойчивости. Также в системе используются тормозные устройства, которые могут воздействовать на отдельные колеса, чтобы предотвратить потерю сцепления.
Что делать, если в автомобиле загорается индикатор неисправности ESP?
Если индикатор неисправности системы ESP загорелся на панели приборов, это может указывать на проблему с датчиками или неисправность в самой системе. В первую очередь, следует проверить, не произошло ли какое-либо физическое повреждение датчиков или проводки. В случае если система продолжает показывать ошибку, рекомендуется обратиться к специалистам для диагностики и устранения проблемы. Важно помнить, что даже если ESP не работает, автомобиль все равно будет в состоянии ездить, но без дополнительной помощи в предотвращении заносов или потери сцепления с дорогой.
Можно ли отключить систему ESP и когда это может быть необходимо?
Да, систему ESP можно отключить, однако это следует делать только в определенных ситуациях, например, когда необходимо выехать из сложной ситуации, такой как застревание в снегу или грязи. В таких случаях, отключив ESP, водитель получит возможность более свободно контролировать колеса автомобиля, чтобы выбраться из сложной ситуации. Важно помнить, что постоянное отключение ESP может привести к увеличению риска аварийных ситуаций на скользких дорогах или в условиях плохой видимости.
Как ESP помогает при прохождении поворотов на скользкой дороге?
При прохождении поворота на скользкой дороге система ESP отслеживает угол поворота руля и угол скольжения автомобиля. Если автомобиль начинает терять сцепление с дорогой и скользить в сторону, ESP автоматически активирует тормоза на отдельных колесах, чтобы восстановить управление и вернуть автомобиль в стабильное состояние. Это предотвращает занос и позволяет безопасно пройти поворот, даже если дорога влажная или покрыта льдом.
Что такое система ESP и как она помогает в управлении автомобилем?
Система ESP (Electronic Stability Program), или программа электронного контроля стабильности, предназначена для повышения безопасности автомобиля. Она анализирует данные с датчиков, такие как угол поворота руля, скорость вращения колес и другие параметры. Если система обнаруживает, что автомобиль начинает терять сцепление с дорогой, она автоматически активирует тормоза на отдельных колесах или регулирует мощность двигателя. Это помогает предотвратить заносы и сохранить контроль над автомобилем в сложных условиях, таких как скользкая дорога или резкое маневрирование. В результате ESP значительно снижает вероятность ДТП, особенно в экстренных ситуациях.
