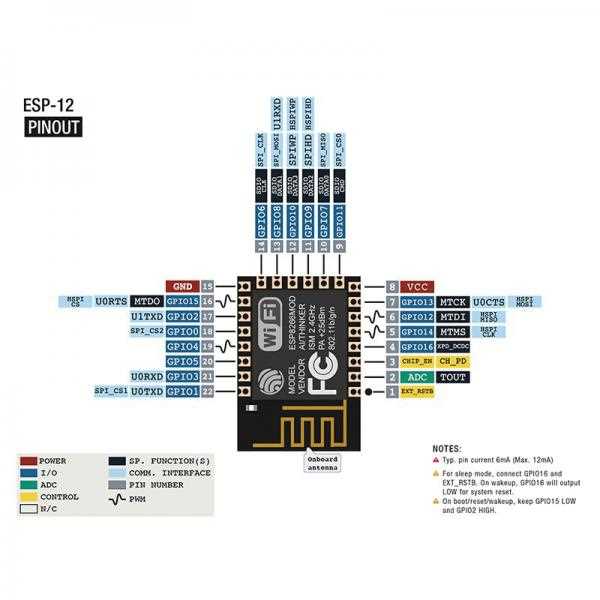

Микроконтроллер ESP8266, используемый в модулях NodeMCU, Wemos D1 mini и других платах, оснащён ограниченным набором GPIO, каждый из которых имеет особенности и ограничения. Неверный выбор пинов может привести к сбоям при загрузке или некорректной работе устройства. Например, GPIO0, GPIO2 и GPIO15 определяют режим загрузки микроконтроллера, поэтому их использование требует особого подхода.
При выборе пинов важно учитывать не только электрические параметры, но и поведение линии во время старта. Оптимальный подход – использовать только те GPIO, которые не мешают загрузке, избегая пинов с подтяжками, влияющими на режим работы ESP8266.
Назначение и особенности пинов GPIO0, GPIO2 и GPIO15 при старте
Пины GPIO0, GPIO2 и GPIO15 определяют режим загрузки ESP8266. Их состояние считывается при сбросе, поэтому неправильная конфигурация приводит к невозможности запуска прошивки.
GPIO2 требуется в состоянии логической «1» при старте. Подтягивающий резистор к VCC предотвращает случайное падение уровня. Недопустимы нагрузки, способные сформировать низкий уровень при подаче питания.
GPIO15 должен быть подтянут к GND через резистор 10 кОм для загрузки из флеш-памяти. Подтяжка к VCC приведёт к переходу в режим SDIO, что делает невозможным обычный запуск.
Рекомендуется обеспечить правильные подтяжки аппаратно, даже если пины используются в проекте, и планировать их роль с учётом требований загрузки.
Использование пинов для подключения датчиков и модулей
Для работы с цифровыми датчиками и модулями предпочтительно использовать D1, D2, D5 и D6, так как они поддерживают стабильную работу с протоколами I²C и SPI. Линии D1 (GPIO5) и D2 (GPIO4) часто назначают для SDA и SCL при подключении датчиков температуры, влажности или дисплеев.
Для аналоговых сенсоров применяется единственный вход A0, рассчитанный на напряжение до 1 В. При необходимости измерения более высоких значений требуется внешний делитель напряжения. АЦП имеет разрешение 10 бит, что позволяет считывать значения с точностью до 1024 уровней.
Пины D7 (GPIO13) и D8 (GPIO15) подходят для подключения датчиков движения, ИК-приемников и модулей с низкой задержкой передачи данных. При работе с D8 следует учитывать необходимость подтяжки к GND через резистор для корректного старта ESP8266.
Для модулей с функцией прерываний, например, энкодеров или датчиков Холла, используют D3 (GPIO0) и D4 (GPIO2), но при этом важно не блокировать их стартовую конфигурацию, чтобы избежать сбоев при загрузке прошивки.
При подключении модулей с высокой нагрузкой на шину питания необходимо предусматривать отдельный источник питания или конденсатор емкостью от 470 мкФ, так как встроенный стабилизатор ESP8266 не рассчитан на резкие скачки потребления тока.
GPIO15 (D8) способен работать с PWM, но требует подтяжки к земле для корректного старта, что нужно учитывать при проектировании. GPIO0 (D3) и GPIO2 (D4) можно использовать для PWM, однако их состояние при загрузке влияет на вход в режим прошивки, поэтому в момент старта на них не должно быть низкого уровня.
Частота PWM по умолчанию составляет 1 кГц, но может быть изменена до 40 кГц. При повышении частоты возрастает нагрузка на процессор, что может вызвать нестабильность при одновременной передаче данных по Wi-Fi. Для задач, требующих высокой точности, рекомендуется удерживать частоту в пределах 1–5 кГц и избегать использования пинов, задействованных для загрузки или работы интерфейсов UART.
Доступные пины для работы с I2C и SPI шинами
I2C на ESP8266 поддерживается аппаратно и программно. Аппаратные пины по умолчанию: SDA – GPIO4, SCL – GPIO5. Эти контакты обеспечивают стабильную работу на скоростях до 400 кГц. При необходимости можно переназначить SDA и SCL на другие GPIO, кроме GPIO0, GPIO2 и GPIO15, так как они участвуют в процессе загрузки.
- Рекомендуемые для SDA: GPIO4, GPIO2, GPIO12.
- Рекомендуемые для SCL: GPIO5, GPIO14, GPIO13.
- Избегать использования GPIO16, так как он не поддерживает прерывания и работу с I2C.
SPI в ESP8266 может работать в двух режимах: аппаратном (HSPI) и основном SPI, используемом для флеша. Для пользовательских задач следует применять HSPI, чтобы не мешать работе встроенной памяти. HSPI использует следующие пины: MOSI – GPIO13, MISO – GPIO12, SCK – GPIO14, CS – GPIO15. Эти пины можно переназначать программно, но рекомендуется сохранять стандартное распределение для минимизации задержек.
- MOSI: GPIO13 – оптимален для стабильной передачи данных.
- MISO: GPIO12 – обеспечивает корректный прием при высоких скоростях.
- SCK: GPIO14 – гарантирует синхронизацию до 80 МГц в режиме HSPI.
- CS: GPIO15 – требует подтяжки к GND через резистор 10 кОм для правильной загрузки.
При использовании I2C и SPI одновременно важно избегать конфликта GPIO и учитывать, что общая нагрузка на питание возрастает, особенно при работе с внешними модулями.
Ограничения при использовании пинов ADC и RX/TX
ESP8266 имеет только один аналоговый вход ADC0 (A0) с допустимым диапазоном напряжения 0–1 В. Прямое подключение сигналов выше этого уровня приводит к повреждению контроллера, поэтому требуется внешний делитель напряжения. Разрешающая способность АЦП составляет 10 бит, что обеспечивает дискретность измерений около 1 мВ при максимальном входном напряжении. Использование ADC во время работы Wi-Fi может вносить шум в показания, особенно при нестабильном питании.
Пины, которых следует избегать при проектировании схем
GPIO0 требует особого внимания, поскольку при загрузке устройства он влияет на режим работы: подтянутый к земле – ESP8266 войдет в режим прошивки, что может нарушить нормальную работу устройства. Использование этого пина в качестве выходного сигнала часто приводит к нестабильности при перезагрузке.
GPIO2 при старте должен быть в высоком состоянии. Если он будет подтянут к земле, устройство может не загрузиться. Рекомендуется не подключать к этому пину периферийные устройства, которые могут подавать низкий уровень при включении.
GPIO15 обязателен к подключению к земле через резистор. Отсутствие такого подключения ведет к проблемам при запуске и неинициализации модуля. Использование GPIO15 для управления внешними нагрузками требует учета этого условия, чтобы не блокировать нормальный запуск.
GPIO16 используется для управления спящим режимом и сбросом таймера. Не рекомендуется применять его для внешних устройств с активными уровнями сигнала, так как это может вызвать непредсказуемое поведение в энергосберегающем режиме.
Пины RX и TX (GPIO3 и GPIO1) служат для последовательной связи. Их задействование в других целях может помешать загрузке прошивки или работе с UART, особенно при необходимости отладки. Рекомендуется избегать подключения устройств, способных создавать помехи на этих линиях.
Вопрос-ответ:
Какие контакты ESP8266 можно использовать для подключения внешних устройств?
В ESP8266 доступны несколько пинов общего назначения (GPIO), которые подходят для подключения различных датчиков, светодиодов и других модулей. Среди них GPIO0, GPIO2, GPIO4, GPIO5, GPIO12, GPIO13, GPIO14 и GPIO15. Каждый из них имеет свои особенности по уровню напряжения и состоянию при старте, поэтому важно учитывать эти нюансы при разработке схемы.
Можно ли применять все пины ESP8266 для аналогового ввода?
Нет, только один пин поддерживает аналоговый ввод — это ADC0, расположенный на отдельном выводе. Он предназначен для измерения напряжения от 0 до 1 В. Остальные выводы не имеют встроенного аналого-цифрового преобразователя и работают только как цифровые входы или выходы.
Какие ограничения связаны с использованием пинов GPIO0 и GPIO2 на ESP8266?
GPIO0 и GPIO2 участвуют в процессе загрузки прошивки и определяют режим работы микроконтроллера при включении питания. Например, GPIO0 должен быть подтянут к высокому уровню, чтобы устройство нормально загрузилось, иначе ESP8266 может перейти в режим программирования. Поэтому при проектировании стоит избегать подключения к этим пинам устройств, которые могут влиять на их состояние во время старта.
Можно ли одновременно использовать пины GPIO15 и GPIO16 для управления внешними устройствами?
Да, но с учетом особенностей. GPIO15 требует подтяжки к земле при запуске, иначе загрузка может не произойти. GPIO16 отличается тем, что не поддерживает прерывания и аппаратный PWM, но может использоваться для включения или выключения простых устройств. При подключении к этим пинам важно соблюдать требования по уровню сигнала и учитывать их функциональные ограничения.
Как правильно подключать пины ESP8266 для работы с I2C интерфейсом?
Для I2C обычно используют GPIO4 (SDA) и GPIO5 (SCL). Эти выводы следует подключать к шине данных и тактового сигнала соответственно, а также обязательно использовать подтягивающие резисторы к питанию (обычно 4.7 кОм). Важно, чтобы подключаемые устройства были совместимы по напряжению, поскольку ESP8266 работает на 3.3 В.
Какие выводы микроконтроллера ESP8266 можно использовать для подключения внешних датчиков?
В ESP8266 доступно несколько выводов, которые можно использовать для подключения внешних устройств и датчиков. Обычно применяются GPIO0, GPIO2, GPIO4, GPIO5, GPIO12, GPIO13, GPIO14 и GPIO15. При этом важно учитывать, что некоторые пины имеют особенности при загрузке прошивки и могут влиять на работу модуля. Например, GPIO0 и GPIO2 участвуют в определении режима работы при старте, поэтому их стоит использовать с осторожностью и при необходимости подключать через резисторы.
Можно ли использовать все GPIO пины ESP8266 для управления светодиодами и что нужно учитывать при этом?
Не все GPIO на ESP8266 одинаково удобны для управления светодиодами. Часть пинов, таких как GPIO0, GPIO2 и GPIO15, влияют на загрузку устройства, и если они будут находиться в неправильном состоянии при старте, модуль может не загрузиться. Для подключения светодиодов чаще выбирают GPIO4, GPIO5, GPIO12, GPIO13 и GPIO14, так как они более стабильны в работе и не влияют на режим загрузки. Кроме того, рекомендуется использовать ограничивающие резисторы для светодиодов, чтобы избежать повреждения выводов микроконтроллера.
