В фургонах Fiat Ducato аккумулятор установлен не под капотом, как в большинстве легковых автомобилей, а в салоне – под ногами водителя. Это конструктивное решение обусловлено необходимостью оптимального распределения веса и освобождения пространства в моторном отсеке. Доступ к аккумулятору осуществляется через люк в полу кабины, закрытый плотной крышкой на защелках.
Для получения доступа к аккумулятору необходимо сдвинуть водительское сиденье максимально назад, приподнять коврик и открыть крышку, закреплённую винтами или пластиковыми фиксаторами. В некоторых версиях предусмотрен дополнительный теплоизоляционный кожух, который нужно аккуратно снять. Размер и тип аккумулятора зависят от модификации Ducato, однако чаще всего используется стандартный аккумулятор ёмкостью 70–95 А·ч с полярностью справа (европейский тип).
Перед проведением любых работ с аккумулятором рекомендуется обесточить систему и убедиться в отсутствии активных потребителей энергии, особенно в случае автомобилей с оборудованием для кемпинга или подключением внешних устройств. При замене аккумулятора важно учитывать высоту корпуса – в ограниченном пространстве под сиденьем не помещаются аккумуляторы с увеличенным профилем, предназначенные для капотной установки.
Владельцам Fiat Ducato полезно заранее ознакомиться с конфигурацией креплений и типом клемм, так как в зависимости от года выпуска и версии возможны различия. Также стоит иметь под рукой длинную отвертку или торцевой ключ для демонтажа крышки и клемм, особенно если доступ ограничен установленными элементами обшивки.

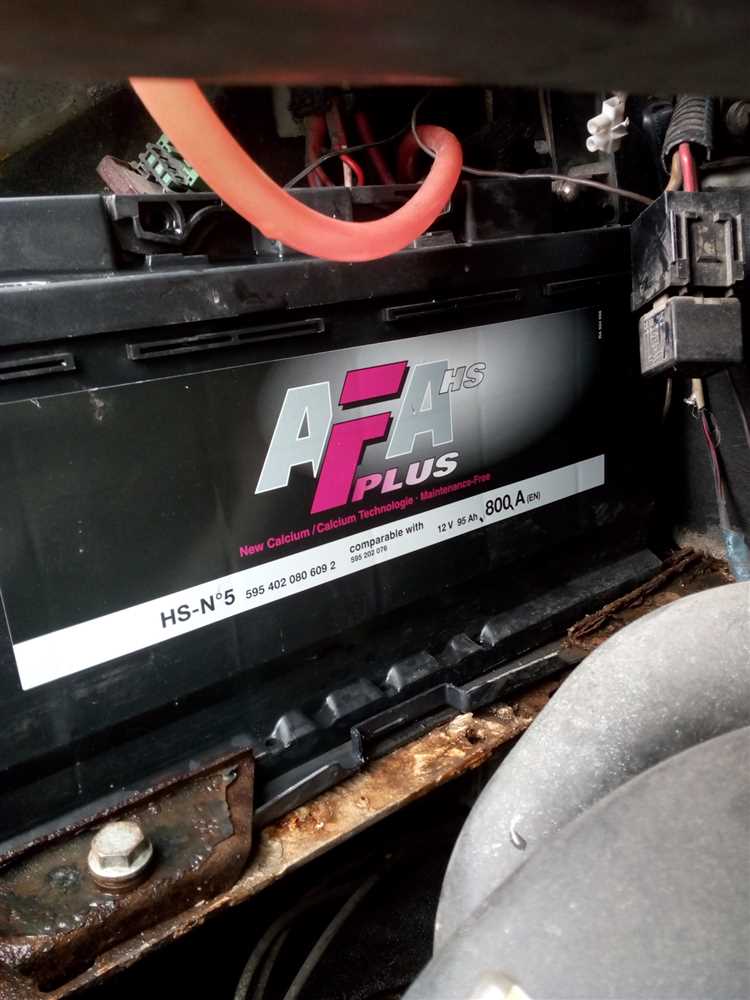

Где расположен основной аккумулятор в Fiat Ducato разных поколений
В моделях Fiat Ducato первого поколения (1981–1994 годов выпуска) аккумулятор установлен под капотом, со стороны водителя. Доступ к нему осуществляется после снятия защитного кожуха или крышки, закреплённой клипсами.
Во втором поколении Ducato (1994–2006) аккумулятор чаще всего размещён под полом кабины, перед сиденьем водителя. Для доступа требуется откинуть сиденье и демонтировать крышку люка, закреплённую винтами. Такое расположение обеспечивает защиту батареи от внешних воздействий и облегчает обслуживание в условиях сервиса.
Начиная с третьего поколения Fiat Ducato (с 2006 года и по настоящее время), основной аккумулятор расположен под передним сиденьем водителя. Конструкция пола позволяет разместить батарею в отдельном отсеке, к которому можно получить доступ, сдвинув или сняв сиденье и открыв сервисную крышку. В некоторых модификациях возможна установка дополнительного аккумулятора под пассажирским сиденьем или в задней части кузова, но основной всегда находится в кабине.
При замене аккумулятора важно учитывать наличие системы Start-Stop в более новых версиях Ducato. Для этих моделей требуется аккумулятор AGM или EFB соответствующего класса, установленный в штатный отсек с учётом вентиляции и фиксации.
Как получить доступ к аккумулятору под сиденьем водителя
В моделях Fiat Ducato с расположением аккумулятора под водительским сиденьем доступ к нему требует последовательности точных действий. Сначала полностью отодвиньте водительское сиденье назад и снимите пластиковую крышку на передней части сиденья, удерживаемую защёлками. При необходимости аккуратно подденьте её пластиковым шпателем, чтобы не повредить крепления.
Затем открутите винты, фиксирующие металлическую крышку над аккумулятором. В зависимости от года выпуска используются винты Torx или шестигранные болты. Для их удаления потребуется соответствующий ключ – чаще всего Torx T30 или шестигранник на 5 мм. Сняв металлическую крышку, откроется полный доступ к аккумулятору и клеммам.
Перед отсоединением клемм обязательно отключите зажигание и выньте ключ из замка. Сначала отсоедините минусовую клемму (чёрный провод), затем плюсовую (красный провод). Если установлен дополнительный кожух над плюсовой клеммой, аккуратно его отстегните, избегая повреждений защёлок.
При обратной установке важно надёжно закрепить клеммы и вернуть металлическую крышку и пластиковую облицовку на место в исходном порядке. Убедитесь, что все защёлки и винты зафиксированы правильно, чтобы избежать дребезга и возможного смещения компонентов в движении.
Как открыть крышку и крепления аккумулятора
В Fiat Ducato аккумулятор расположен под сиденьем водителя, а доступ к нему закрыт пластиковой крышкой с креплениями. Чтобы получить доступ к батарее, выполните следующие шаги:
- Сдвиньте сиденье водителя максимально назад, чтобы освободить пространство для работы.
- На передней части основания сиденья найдите пластиковую крышку аккумуляторного отсека. Обычно она удерживается на фиксаторах или винтах Torx.
- Если крышка закреплена винтами, используйте отвертку с битой Torx T20 или T25, в зависимости от года выпуска. Аккуратно выкрутите винты и положите их в сторону.
- При наличии пластиковых защёлок потяните крышку вверх, начиная с переднего края. Не используйте усилие: фиксаторы легко ломаются.
После снятия крышки аккумулятор удерживается в нише металлическим прижимным кронштейном:
- Кронштейн фиксируется болтом на 13 мм, который располагается сбоку в нижней части корпуса аккумулятора. Открутите его торцевым ключом или трещоткой с удлинителем.
- Осторожно снимите прижимную скобу. Не допускайте её падения внутрь отсека, чтобы избежать короткого замыкания.
После снятия крышки и откручивания крепления аккумулятор можно безопасно извлечь, начиная с отсоединения минусовой клеммы, затем плюсовой.
Как снять сиденье для замены или осмотра аккумулятора
Основной аккумулятор в Fiat Ducato расположен под водительским сиденьем, и для доступа к нему необходимо демонтировать сиденье. Эта процедура отличается в зависимости от конфигурации сиденья (поворотное, с подогревом и т.д.), но в базовой версии используется стандартный крепёж.
- Отключите питание автомобиля, вынув ключ из замка зажигания. Подождите не менее 10 минут до начала работы, чтобы отключились все электронные модули.
- Сдвиньте сиденье в крайнее заднее положение, чтобы получить доступ к передним болтам крепления. Открутите их ключом Torx или шестигранником – в зависимости от года выпуска и версии Ducato.
- Сдвиньте сиденье вперёд и открутите задние крепления.
- Если сиденье оборудовано подогревом или датчиком ремня безопасности, аккуратно отсоедините разъёмы под подушкой сиденья. Разъёмы обычно фиксируются защёлками – не тяните с усилием.
- Снимите сиденье с салазок и аккуратно вынесите из кабины. Вес сиденья может достигать 25–30 кг – лучше выполнять работу вдвоём.
После демонтажа сиденья открывается полный доступ к аккумуляторному отсеку. Перед его обслуживанием убедитесь в отсутствии остаточного напряжения на клеммах. Обратная установка сиденья выполняется в обратной последовательности, с обязательной протяжкой всех болтов.
Где находится дополнительный аккумулятор при наличии
В модификациях Fiat Ducato, оснащённых дополнительным аккумулятором, его установка чаще всего осуществляется в задней части салона или в подполе грузового отсека. Это решение используется для обеспечения питания дополнительного оборудования: холодильников, отопителей, инверторов и других энергоёмких систем.
На пассажирских и кемперных версиях дополнительный аккумулятор обычно размещён под пассажирским сиденьем второго ряда либо в техническом отсеке под полом. В фургонах с рефрижераторной установкой второй аккумулятор может находиться снаружи кузова – в металлическом ящике на раме, ближе к задней оси с левой стороны. Такой ящик, как правило, имеет вентиляционные отверстия и герметичную крышку.
Для доступа к дополнительному аккумулятору необходимо снять крышку монтажного отсека или поднять напольное покрытие, в зависимости от конкретной комплектации. Важно учитывать, что при замене второго аккумулятора требуется проверить целостность соединительных кабелей и реле-разъединителя, который отвечает за раздельную зарядку аккумуляторов.
Перед выполнением любых работ рекомендуется отключить основной аккумулятор и удостовериться в отсутствии нагрузки на цепи питания. Наличие схемы электроснабжения конкретной модели значительно упрощает поиск и обслуживание дополнительной батареи.
Особенности расположения аккумулятора в моделях с автоматической трансмиссией
В моделях Fiat Ducato с автоматической коробкой передач аккумулятор размещается в нише под водительским сиденьем, но с некоторыми отличиями от версий с МКПП. Для улучшения вентиляции и безопасности аккумулятор устанавливается в усиленный металлический бокс с дополнительной защитой от вибраций.
Верхняя крышка бокса снабжена надежными защелками, обеспечивающими плотное прилегание и защиту от попадания пыли и влаги, что особенно важно для электрической системы автоматической трансмиссии. Для доступа к аккумулятору необходимо полностью отодвинуть сиденье и снять обивку крепления.
Питание и управление АКПП требуют более стабильного электропитания, поэтому дополнительно прокладываются усиленные силовые кабели от аккумулятора к блоку управления трансмиссией. При обслуживании аккумулятора в таких моделях рекомендуется проверять и крепление коробки, так как из-за вибраций возможно ослабление соединений.
Дополнительный предохранительный модуль часто располагается рядом с аккумулятором, что обеспечивает защиту цепей автоматической трансмиссии от перепадов напряжения и коротких замыканий. При замене аккумулятора стоит использовать исключительно оригинальные или рекомендованные производителем элементы, так как параметры емкости и пускового тока должны соответствовать спецификациям для автоматической версии.
На что обратить внимание при установке нового аккумулятора на место
Перед установкой нового аккумулятора необходимо убедиться в полном соответствии его технических характеристик рекомендуемым заводом параметрам – напряжение должно быть 12 В, ёмкость и пусковой ток соответствовать модели Fiat Ducato. Несоответствие по ёмкости влияет на работу электрооборудования и долговечность батареи.
Важно правильно ориентировать аккумулятор в посадочном месте, соблюдая полярность: плюс (+) и минус (−) должны совпадать с соответствующими клеммами автомобиля. Ошибка в подключении может привести к повреждению электроники.
Перед подключением нужно тщательно очистить клеммы и посадочное место от коррозии и загрязнений. Контакты должны быть сухими и чистыми для обеспечения надежного соединения и минимизации сопротивления.
Клеммы следует затягивать с контролируемым усилием, избегая чрезмерного затягивания, которое может повредить клеммы или корпус аккумулятора. Для фиксации аккумулятора используйте штатные крепления без применения сторонних элементов.
Проверяйте целостность защитных крышек и изолирующих элементов на клеммах, чтобы избежать короткого замыкания при эксплуатации. Установка должна обеспечивать отсутствие вибраций и люфта, что предотвращает преждевременный износ аккумулятора и креплений.
После установки рекомендуется провести проверку напряжения и зарядного состояния аккумулятора мультиметром, а также выполнить запуск двигателя для оценки стабильности работы электрооборудования.
Типичные ошибки при поиске аккумулятора в Fiat Ducato
Одна из частых ошибок – попытка найти аккумулятор в моторном отсеке, как в легковых автомобилях. В Fiat Ducato основной аккумулятор обычно расположен под сиденьем водителя, что многие не учитывают.
Неправильное определение места установки может привести к повреждению облицовки или механизмов сиденья при попытке доступа. Следует предварительно изучить конструкцию сиденья и снять его согласно инструкции.
Еще одна ошибка – игнорирование вариаций в расположении аккумулятора в зависимости от поколения и модификации Ducato. В моделях с автоматической коробкой передач аккумулятор иногда смещен в сторону или дополнен вторым блоком.
Не стоит забывать, что у некоторых комплектаций есть дополнительный аккумулятор, который находится в правом боковом отсеке или под полом грузового отсека. Поиск только в одном месте ограничит понимание общей системы питания.
Часто встречается ошибка при попытке определить аккумулятор по наличию клемм сверху. В некоторых версиях клеммы расположены сбоку или защищены дополнительным кожухом, что затрудняет визуальный поиск без демонтажа крышки.
Отсутствие использования сервисной документации и руководств пользователя приводит к необоснованным попыткам вскрытия и повреждению элементов обшивки, что увеличивает время и стоимость ремонта.
Вопрос-ответ:
Где именно находится аккумулятор в Fiat Ducato первого поколения?
В автомобилях Fiat Ducato первого поколения аккумулятор обычно расположен под сиденьем водителя. Для доступа к нему требуется поднять или снять сиденье, поскольку сам аккумулятор скрыт в специальном отсеке, что защищает его от влаги и пыли.
Как определить, какой аккумулятор подходит для замены в Fiat Ducato?
Для выбора подходящего аккумулятора следует учитывать параметры, указанные производителем: напряжение (обычно 12 В), емкость и пусковой ток. Кроме того, важно проверить габариты, чтобы новый аккумулятор помещался в штатное место, и полярность клемм, чтобы избежать неправильного подключения.
Можно ли установить дополнительный аккумулятор в Fiat Ducato и где его лучше размещать?
Да, некоторые модели Fiat Ducato оснащаются или допускают установку дополнительного аккумулятора для повышения автономности электрооборудования. Обычно дополнительный аккумулятор размещают в моторном отсеке либо в специально оборудованных местах под полом или в багажном отделении, чтобы обеспечить удобный доступ и безопасное крепление.
Какие сложности могут возникнуть при доступе к аккумулятору в моделях с автоматической трансмиссией?
В версиях с автоматической коробкой аккумулятор иногда смещён или спрятан за дополнительными защитными элементами и узлами трансмиссии, что затрудняет его быстрое извлечение. Часто приходится снимать защитные панели и крепежные элементы, чтобы получить доступ к клеммам и самому аккумулятору.
Как правильно подготовить место для установки нового аккумулятора в Fiat Ducato?
Перед установкой нового аккумулятора необходимо тщательно очистить отсек от пыли и коррозии, проверить и при необходимости очистить клеммы и провода, а также убедиться в надежности креплений. Это поможет избежать проблем с контактом и обеспечит стабильную работу электросистемы автомобиля.
Где именно расположен аккумулятор в Fiat Ducato разных годов выпуска?
В большинстве моделей Fiat Ducato аккумулятор размещается под сиденьем водителя, что обеспечивает защиту от внешних воздействий и экономию пространства в моторном отсеке. Однако у более старых версий и некоторых модификаций батарея может находиться в моторном отсеке, слева у переднего колеса. Для точного определения расположения рекомендуется свериться с инструкцией по эксплуатации конкретного года выпуска и модели, так как производитель мог изменять расположение в зависимости от комплектации и типа двигателя.
