Определение силы тока, проходящего через каждый резистор, критически важно при проектировании и диагностике электрических цепей. В зависимости от схемы соединения – последовательной, параллельной или смешанной – методика расчёта существенно отличается. Без точных расчётов невозможно оценить тепловые и электрические нагрузки, а также подобрать резисторы с подходящими характеристиками.
При последовательном соединении резисторов сила тока одинакова на каждом участке цепи. Это означает, что достаточно измерить или вычислить ток в одном месте, чтобы знать его значение на любом резисторе. Основное уравнение для расчёта – закон Ома: I = U / R, где U – общее напряжение на цепи, а R – суммарное сопротивление всех резисторов.
В случае параллельного соединения напряжение на всех резисторах одинаково, а ток делится между ними обратно пропорционально их сопротивлениям. Для расчёта тока на конкретном резисторе применяется формула In = U / Rn, где Rn – сопротивление n-го резистора. Также важно учитывать, что суммарный ток в цепи равен сумме токов, протекающих через каждый резистор.
Сложные цепи с комбинированным соединением требуют предварительного упрощения: расчёта эквивалентных сопротивлений и применения пошагового подхода. Рекомендуется использовать маркировку узлов и составление эквивалентных схем, чтобы исключить ошибки при анализе тока. При этом важно обращать внимание на реальные параметры источника питания – номинальное напряжение, внутреннее сопротивление и стабильность выходного тока.
Правильный расчёт токов в цепи позволяет избежать перегрева компонентов, обеспечивает надёжную работу устройств и продлевает срок службы оборудования. Особое внимание следует уделять допускам и погрешностям измерений, особенно в цепях с резисторами высокой точности.
Как определить конфигурацию цепи: последовательное, параллельное или смешанное соединение
Чтобы точно рассчитать силу тока на каждом резисторе, необходимо правильно определить конфигурацию цепи. Это влияет на применимость законов Кирхгофа и формул расчёта сопротивления.
При последовательном соединении все резисторы соединены последовательно – ток проходит через них один за другим, без разветвлений. Такой тип легко определить визуально: каждый следующий резистор соединён с предыдущим концом. В этом случае сила тока одинакова на всех элементах, а общее сопротивление равно сумме всех резисторов: Rобщ = R1 + R2 + … + Rn.
Параллельная конфигурация определяется по наличию узлов, от которых ток распределяется по нескольким путям. У всех параллельно подключённых резисторов одинаковое напряжение, но разные токи. Если каждый конец резистора соединён с одной и той же парой узлов, то соединение параллельное. Эквивалентное сопротивление рассчитывается по формуле: 1/Rобщ = 1/R1 + 1/R2 + … + 1/Rn.
Смешанное соединение содержит участки как с последовательным, так и с параллельным подключением. Его можно определить по структуре: если после разветвления цепь снова собирается в одну линию, то это типичный признак комбинированной схемы. Для расчёта силы тока в такой цепи необходимо сначала упрощать цепь, последовательно рассчитывая эквивалентные сопротивления участков, переходя от самых вложенных уровней к основному контуру.
Перед началом анализа полезно начертить схему, обозначить узлы, номера резисторов и направление тока. Это позволяет быстро выявить конфигурацию и избежать ошибок при расчётах.
Выбор формул для расчёта тока в зависимости от типа соединения
При последовательном соединении резисторов сила тока I одинакова на всех участках цепи. Основная формула расчёта: I = U / Rэкв, где U – общее напряжение источника, а Rэкв – суммарное сопротивление всех резисторов: Rэкв = R₁ + R₂ + R₃ + … + Rn.
После нахождения общего тока можно определить напряжение на каждом резисторе по формуле: Ui = I × Ri. Это необходимо для проверки правильности расчёта и дальнейшего анализа цепи.
При параллельном соединении каждый резистор подключён к одному и тому же напряжению U. В этом случае ток через каждый резистор рассчитывается индивидуально: Ii = U / Ri. Для определения общего тока цепи применяется: I = I₁ + I₂ + I₃ + … + In. Эквивалентное сопротивление находится по формуле: 1 / Rэкв = 1 / R₁ + 1 / R₂ + 1 / R₃ + … + 1 / Rn.
Смешанные соединения требуют поэтапного применения вышеуказанных формул. Сначала определяются группы резисторов с однородным типом соединения (последовательным или параллельным). Для каждой группы последовательно вычисляется эквивалентное сопротивление, затем рассчитывается общий ток и распределение тока по участкам цепи. При необходимости используются правила Кирхгофа для узлов и контуров.
Для исключения ошибок рекомендуется сначала построить схему, определить все ветви и узлы, затем обозначить токи и применить формулы строго в зависимости от конфигурации. Пренебрежение этим порядком часто приводит к неправильным результатам.
Порядок расчёта общего сопротивления цепи
Для последовательного соединения резисторов общее сопротивление определяется как простая сумма сопротивлений всех элементов: \( R_{\text{общ}} = R_1 + R_2 + R_3 + \dots + R_n \). В этом случае ток одинаков во всех резисторах, поэтому расчёт проводится напрямую по каждому известному значению сопротивления.
При параллельном соединении используется обратная сумма: \( \frac{1}{R_{\text{общ}}} = \frac{1}{R_1} + \frac{1}{R_2} + \frac{1}{R_3} + \dots + \frac{1}{R_n} \). После вычисления суммы обратных значений необходимо найти обратную величину полученного результата, чтобы получить итоговое сопротивление.
В смешанных схемах сначала определяются группы резисторов, соединённых последовательно или параллельно. Расчёт проводится поэтапно: сначала упрощаются отдельные участки схемы, затем их результирующие сопротивления используются в дальнейших вычислениях. Такой подход требует внимательного анализа конфигурации цепи и пошагового объединения элементов.
Особое внимание стоит уделять единицам измерения: все значения сопротивлений должны быть приведены к одинаковому масштабу (например, в Омах), чтобы избежать ошибок в расчётах. При наличии нестандартных компонентов (например, переменных резисторов или сопротивлений с допуском) учитываются максимально и минимально возможные значения.
Как рассчитать силу тока через каждый резистор при последовательном соединении
При последовательном соединении всех резисторов сила тока одинакова во всех элементах цепи, независимо от их сопротивления. Это обусловлено тем, что электрический ток не может «разделяться» в такой конфигурации – он проходит через каждый резистор последовательно, один за другим.
Для расчёта тока в цепи с последовательным соединением выполняются следующие шаги:
- Вычислить общее сопротивление цепи по формуле:
Rобщ = R1 + R2 + … + Rn - Определить общее напряжение источника питания (например, U = 12 В).
- Рассчитать силу тока по закону Ома:
I = U / Rобщ
Поскольку ток в последовательной цепи одинаков на каждом участке, то:
- I1 = I2 = … = In = I
Пример: если в цепи последовательно подключены три резистора 10 Ом, 20 Ом и 30 Ом, а напряжение источника – 12 В, то:
- Rобщ = 10 + 20 + 30 = 60 Ом
- I = 12 В / 60 Ом = 0,2 А
- Сила тока на каждом резисторе: 0,2 А
Важно: хотя ток остаётся одинаковым, напряжение на каждом резисторе различается и зависит от его сопротивления. Для расчёта падения напряжения на конкретном резисторе используется формула:
Ui = I × Ri
Как определить ток на каждом резисторе при параллельном соединении
При параллельном соединении резисторов напряжение на каждом из них одинаково и равно напряжению источника. Это ключевое условие, позволяющее рассчитывать токи через каждый элемент независимо.
Для определения тока через конкретный резистор используется закон Ома в форме: I = U / R, где:
- I – сила тока через резистор (в амперах),
- U – напряжение на резисторе (в вольтах),
- R – сопротивление резистора (в омах).
Так как U во всей параллельной ветви одинаково, достаточно знать сопротивление каждого резистора, чтобы рассчитать индивидуальный ток.
Рассмотрим пример: к источнику 12 В подключены параллельно три резистора: 6 Ом, 4 Ом и 3 Ом. Расчёт тока через каждый из них:
| Резистор | Сопротивление (Ом) | Ток (А) | Формула |
|---|---|---|---|
| R₁ | 6 | 2 | I = 12 / 6 |
| R₂ | 4 | 3 | I = 12 / 4 |
| R₃ | 3 | 4 | I = 12 / 3 |
Таким образом, при параллельном соединении каждый резистор потребляет ток, обратно пропорциональный его сопротивлению. Чем меньше сопротивление, тем больше ток через резистор.
Если известны только значения токов и общее напряжение, можно восстановить сопротивления, используя формулу R = U / I. Это полезно при диагностике и проверке соответствия элементов схеме.

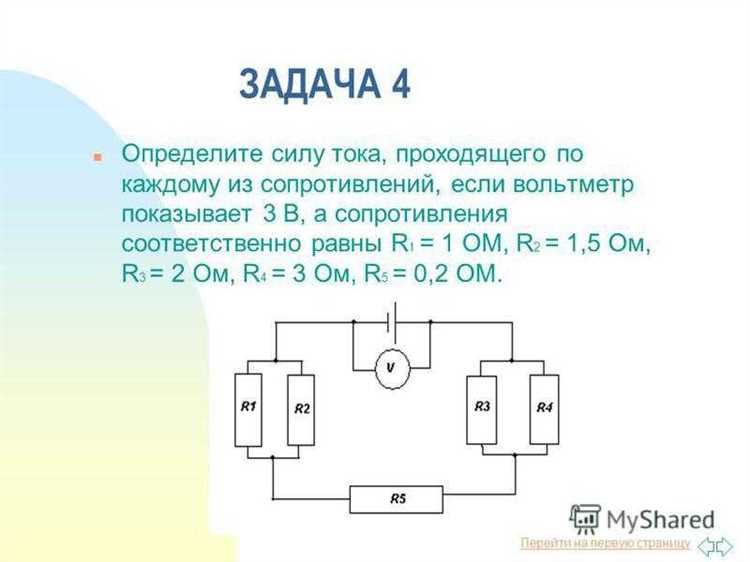

Решение задачи с комбинированным соединением резисторов
При решении задач с комбинированным соединением резисторов важно правильно разобрать схему на части, идентифицировать последовательные и параллельные участки цепи, а затем применить соответствующие законы для каждого из них.
Первым шагом является определение схемы: комбинированное соединение обычно представляет собой смесь последовательных и параллельных соединений. Для упрощения расчётов необходимо последовательно преобразовывать цепь, начиная с наиболее простых соединений. Например, сначала можно заменить параллельно соединённые резисторы эквивалентным сопротивлением, а затем работать с полученной цепью как с последовательным соединением.
Затем, применяя формулы для сопротивлений в последовательной и параллельной цепи, можно вычислить общее сопротивление для каждого участка. Для последовательных соединений Rобщ = R1 + R2 + …, а для параллельных соединений 1/Rобщ = 1/R1 + 1/R2 + ….
После нахождения общего сопротивления всей цепи можно вычислить общий ток с использованием закона Ома: I = U / Rобщ, где U – напряжение источника.
Для каждого резистора в цепи необходимо вычислить ток в зависимости от его положения и типа соединения. В последовательной цепи ток через каждый резистор одинаков, в параллельной цепи ток через каждый резистор пропорционален его сопротивлению: In = U / Rn, где Rn – сопротивление соответствующего резистора.
Проведение этих шагов позволяет решить задачу по расчёту тока в цепи с комбинированным соединением резисторов, обеспечивая точные результаты для каждого компонента цепи.
Проверка расчётов с помощью закона Кирхгофа
Закон Кирхгофа позволяет проверить правильность расчётов силы тока в электрической цепи. Он состоит из двух основных правил: первого закона, касающегося суммы токов на узле, и второго закона, который описывает сумму напряжений по замкнутому контуру.
Первый закон Кирхгофа утверждает, что сумма токов, сходящихся или расходящихся на любом узле цепи, всегда равна нулю. Это означает, что токи, входящие в узел, компенсируют токи, выходящие из него. Это правило можно использовать для проверки правильности значений токов, рассчитанных для различных ветвей цепи.
Второй закон Кирхгофа касается напряжений. Он гласит, что сумма всех напряжений в замкнутом контуре цепи равна нулю. При этом напряжения, ориентированные по часовой стрелке, считаются положительными, а против часовой стрелки – отрицательными. Этот закон можно применить для проверки расчётов напряжений и силы тока в цепи с учётом сопротивлений резисторов.
Для проверки расчётов с использованием закона Кирхгофа выполняются следующие шаги:
- Составить систему уравнений, учитывая как первый, так и второй закон Кирхгофа для каждой из ветвей цепи.
- Используя найденные значения тока и напряжения, подставить их в уравнения закона Кирхгофа для проверки их корректности.
- Убедиться, что сумма токов на каждом узле и сумма напряжений по каждому замкнутому контуру равны нулю.
Таким образом, применяя эти законы, можно проверить правильность всех промежуточных расчётов, особенно если цепь сложная и содержит как последовательные, так и параллельные соединения резисторов.
Вопрос-ответ:
Как вычислить силу тока через каждый резистор в цепи?
Чтобы рассчитать силу тока через каждый резистор в цепи, нужно учитывать, как они соединены — последовательно или параллельно. Для последовательных соединений ток одинаков на всех резисторах, и его можно найти, разделив напряжение источника на общее сопротивление цепи. В случае параллельного соединения напряжение на каждом резисторе одинаково, а сила тока через каждый резистор вычисляется по закону Ома, деля напряжение на сопротивление этого резистора.
Что делать, если цепь содержит как последовательные, так и параллельные соединения?
Если в цепи есть как последовательные, так и параллельные соединения, нужно разделить задачу на несколько частей. Для параллельных соединений сначала находим эквивалентное сопротивление, затем вычисляем силу тока через каждый резистор с учётом этого сопротивления. Для последовательных соединений общее сопротивление находят как сумму сопротивлений всех элементов, после чего можно рассчитать ток через каждый из них, используя закон Ома.
Как рассчитать силу тока в цепи, если известно только напряжение источника и сопротивления резисторов?
Для расчёта тока в цепи с известным напряжением источника и сопротивлением резисторов нужно сначала вычислить общее сопротивление цепи. Для последовательных соединений сопротивления резисторов складываются, а для параллельных — используют формулу для обратного сопротивления: 1/R_общ = 1/R1 + 1/R2 + … После нахождения общего сопротивления можно использовать закон Ома (I = U/R), чтобы вычислить силу тока.
Какие ошибки чаще всего возникают при расчёте тока в цепях?
Одной из наиболее распространённых ошибок является неправильное определение конфигурации соединения резисторов (последовательное или параллельное). Это приводит к неверному расчёту общего сопротивления и, как следствие, силы тока. Другой ошибкой может быть забывание учёта внутренних сопротивлений источника или соединений. Также важно не ошибаться в единицах измерений, например, в расчётах с напряжением и сопротивлением.
