Ротор генератора переменного тока требует точного намагничивания для формирования стабильного магнитного поля, необходимого для эффективной работы устройства. На практике применяются несколько методов намагничивания, каждый из которых имеет особенности, ограничения и оптимальные области использования.
Прямое намагничивание с помощью постоянного тока через обмотку возбуждения позволяет получить устойчивое магнитное поле с высокой точностью регулировки. Этот метод широко используется в стационарных установках с доступом к источнику постоянного тока и обеспечивает быстрый пуск генератора.
Второй распространённый способ – импульсное намагничивание, когда через обмотку возбуждения пропускается кратковременный ток высокой амплитуды. Он подходит для генераторов с малыми габаритами и при отсутствии возможности длительного подключения внешнего источника питания. Импульсное намагничивание позволяет восстановить остаточное магнитное поле при пуске и быстро подготовить ротор к работе.
Выбор способа намагничивания зависит от технических параметров генератора, условий эксплуатации и наличия оборудования. Важно учитывать как величину требуемого магнитного потока, так и допустимые тепловые нагрузки на обмотку возбуждения при пропускании тока.

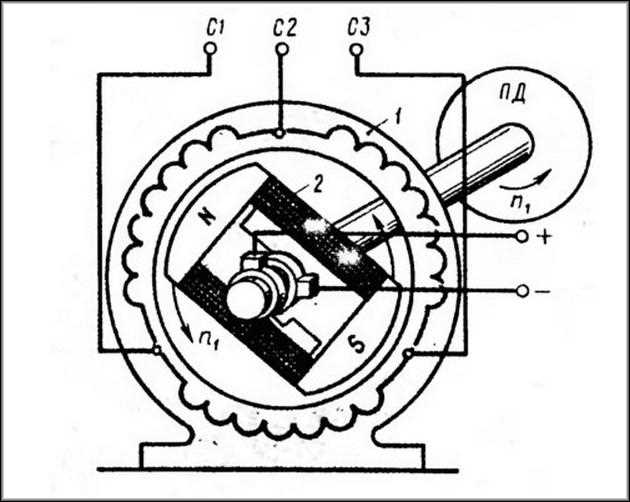

Принцип работы намагничивания ротора и его значение
Намагничивание ротора генератора переменного тока обеспечивает создание постоянного магнитного поля, необходимого для индуцирования электродвижущей силы (ЭДС) в обмотках статора. Ротор с намагниченным сердечником формирует магнитный поток, который при вращении пересекает обмотки статора, вызывая индукцию переменного напряжения.
Основные этапы процесса намагничивания:
- Пропускание постоянного тока через обмотку возбуждения ротора.
- Создание постоянного магнитного поля в сердечнике ротора.
- Вращение ротора, что приводит к изменению магнитного потока относительно неподвижного статора.
- Индукция переменного напряжения в обмотках статора согласно закону электромагнитной индукции Фарадея.
Значение намагничивания заключается в обеспечении необходимой величины магнитного потока для стабильной работы генератора и поддержания заданных параметров выходного напряжения и частоты. Недостаточное намагничивание приводит к снижению выходного напряжения, увеличению реактивной мощности и нестабильности работы энергосистемы.
Рекомендации для оптимизации намагничивания ротора:
- Использовать контролируемое питание обмотки возбуждения для точной регулировки магнитного поля.
- Избегать перенапряжения, чтобы предотвратить насыщение магнитопровода и перегрев ротора.
- Регулярно проверять сопротивление и изоляцию обмотки возбуждения для поддержания надежного намагничивания.
- При пуске генератора обеспечивать начальное намагничивание с помощью внешних источников или остаточного магнетизма для быстрого выхода на рабочие параметры.
Использование постоянных магнитов для намагничивания ротора
Постоянные магниты применяются в конструкциях роторов генераторов переменного тока для создания стабильного магнитного поля без необходимости внешнего питания обмотки возбуждения. Такие магниты изготавливаются из редкоземельных материалов, чаще всего неодим-железо-бор (NdFeB), обладающих высокой магнитной энергией и устойчивостью к размагничиванию.
При установке постоянных магнитов на ротор следует учитывать температурный режим, так как превышение критической температуры (обычно 80–150 °C, в зависимости от марки магнита) приводит к ухудшению магнитных свойств. Для предотвращения перегрева требуется эффективное охлаждение и контроль температуры корпуса ротора.
Форма и расположение магнитов на роторе определяют распределение магнитного потока. Наиболее распространены сегментные или кольцевые постоянные магниты, закрепляемые на поверхности или встроенные в паз ротора. Правильная балансировка магнитов минимизирует вибрации и износ подшипников.
Использование постоянных магнитов позволяет исключить потери на возбуждение, снизить габариты и массу ротора, а также повысить надежность генератора за счет отсутствия щеток и контактных колец. Однако такой способ ограничен по максимальному магнитному потоку и сложен в ремонте при потере магнитных свойств.
Рекомендуется применять постоянные магниты в генераторах малой и средней мощности с постоянной нагрузкой, где критичны компактность и эффективность. Для генераторов с переменными нагрузками и высоким пусковым моментом более предпочтительны электромагнитные способы намагничивания.
Метод возбуждения ротора через обмотку при помощи внешнего источника
Данный метод базируется на подаче постоянного тока через обмотку возбуждения ротора, что создает необходимое магнитное поле для работы генератора. Внешний источник питания обеспечивает стабильное и регулируемое напряжение, позволяющее управлять силой магнитного поля и, соответственно, выходными характеристиками генератора.
Для реализации метода применяется обмотка возбуждения, намотанная на сердечник ротора из магнитомягкого материала с низкими потерями на гистерезис. Источник тока должен обеспечивать стабильность тока с возможностью регулировки в широком диапазоне от нескольких ампер до сотен ампер, в зависимости от мощности генератора.
Важным аспектом является защита обмотки от перегрева и коротких замыканий. Для этого рекомендуется использовать автоматические выключатели и тепловые датчики, интегрированные в цепь возбуждения. Мониторинг температуры позволяет предотвратить разрушение изоляции и выход из строя обмотки.
Система возбуждения должна предусматривать возможность быстрого отключения и повторного включения тока для обеспечения надежной работы генератора при изменении нагрузки или в аварийных ситуациях. Для этого используют контакторы с высокой коммутационной способностью и схемы управления с защитой от перенапряжений.
Регулирование тока возбуждения позволяет эффективно управлять выходным напряжением генератора и поддерживать его в заданных пределах. В современных установках применяют автоматические регуляторы напряжения (АРН), которые на основе обратной связи корректируют силу тока возбуждения, обеспечивая стабильную работу генератора при изменении внешних условий.
Процесс самовозбуждения ротора в асинхронных генераторах
Самовозбуждение ротора асинхронного генератора происходит за счет наводки электромагнитной энергии от обмотки статора на обмотку ротора без внешнего источника питания возбуждения. Для этого ротор оснащается замкнутым контуром (короткозамкнутой обмоткой или кольцами), способным создавать магнитное поле при определенных условиях.
Ключевым фактором является наличие остаточного магнитного поля в стали ротора, которое индуцирует ЭДС в обмотке ротора при вращении в магнитном поле статора. При вращении ротора с частотой, превышающей синхронную, происходит генерация тока ротора, который усиливает магнитное поле, создавая положительную обратную связь. Этот процесс ведет к росту магнитного потока и напряжения на выходе генератора.
Для успешного самовозбуждения необходимы: высокая индуктивность ротора, наличие минимального остаточного намагничивания, правильное соотношение сопротивлений и индуктивностей в цепях статора и ротора, а также внешняя нагрузка, не превышающая предела, при котором самовозбуждение возможно.
На практике часто используют конденсаторные батареи, подключаемые к обмотке статора, чтобы компенсировать реактивную мощность и повысить коэффициент мощности, что облегчает процесс самовозбуждения и стабилизации генератора. Недостаточная компенсация реактивной мощности приводит к снижению выходного напряжения и невозможности самовозбуждения.
При запуске асинхронного генератора следует обеспечить скорость вращения ротора выше синхронной и включить компенсирующие устройства, чтобы избежать падения напряжения и ухудшения устойчивости работы. Контроль параметров тока и напряжения в цепях ротора и статора позволяет оперативно корректировать режим работы и предотвращать перегрузки.
Таким образом, процесс самовозбуждения основан на взаимодействии остаточного магнитного поля и индуктивных свойств ротора, требующих точной настройки электрических параметров и механических условий для стабильной работы асинхронного генератора.

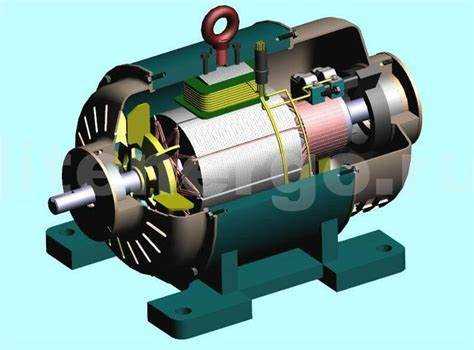

Намагничивание ротора с помощью внешнего постоянного тока
Для обеспечения стабильного магнитного поля ротора генератора переменного тока применяется метод намагничивания с использованием внешнего постоянного тока. Источник постоянного тока подсоединяется к обмотке возбуждения ротора через щёткодержатель и щётки, что позволяет создать устойчивое возбуждение без зависимости от остаточного магнитного поля.
Ток возбуждения подбирается в диапазоне от 5% до 15% номинального тока обмотки ротора, что обеспечивает необходимую величину магнитного потока для запуска и устойчивой работы генератора. Избыточный ток может привести к перегреву обмотки и повреждению изоляции, поэтому контроль параметров тока обязателен.
Длительность подачи постоянного тока должна соответствовать времени, необходимому для установления требуемого магнитного поля, обычно от нескольких секунд до минут, в зависимости от конструкции генератора и его параметров. После намагничивания ток может быть уменьшен или отключён, если предусмотрено самовозбуждение.
Рекомендуется использовать стабилизированный источник постоянного тока с возможностью плавной регулировки силы тока и защитой от короткого замыкания. Для контроля процесса применяется измерение напряжения и тока на обмотке ротора, а также термодатчики для предотвращения перегрева.
Метод намагничивания внешним постоянным током особенно эффективен при запуске синхронных генераторов с обмоткой возбуждения, где остаточное магнитное поле недостаточно для самовозбуждения. Данный способ обеспечивает предсказуемость процесса и облегчает регулировку параметров генератора в начальной фазе работы.
Проверка и восстановление магнитного поля ротора на практике
Для проверки состояния магнитного поля ротора используется измерение ЭДС на выходе генератора при вращении ротора без внешней нагрузки. Наличие стабильного напряжения свидетельствует о достаточном уровне намагниченности. При снижении выходного напряжения ниже нормативного уровня (обычно менее 70% от номинала) требуется восстановление магнитного поля.
Для измерения ЭДС применяются цифровые вольтметры с высоким входным сопротивлением и осциллографы для анализа формы сигнала. Проверка проводится при скорости вращения, соответствующей номинальной или выше 70% от номинальной, чтобы исключить влияние недостаточной скорости на результат.
Восстановление магнитного поля ротора выполняется методом повторного возбуждения через обмотку ротора с применением внешнего источника постоянного тока. Напряжение источника подбирается согласно паспортным данным, как правило, в диапазоне 50-150 В постоянного тока, с током, не превышающим 10-15% от номинального тока возбуждения.
Процедура начинается с подключения источника к контактам обмотки возбуждения через плавкие предохранители и токовые ограничители. Постепенно повышается ток возбуждения, контролируется выходное напряжение генератора. Процесс прекращают при достижении или превышении номинального уровня ЭДС.
Для предотвращения перегрева обмотки возбуждения время подачи тока не должно превышать 1-2 минуты с последующим обязательным перерывом минимум на 5 минут. Температура ротора контролируется контактными термометрами или пирометрами, критическим считается повышение температуры более 60°C от нормальной рабочей.
При отсутствии возможности возбуждения через обмотку используется метод «самовозбуждения» – ротор раскручивается до номинальной скорости и подается ток возбуждения минимально необходимый для стабилизации поля. Если самовозбуждение не наступает, требуется повторная процедура принудительного намагничивания.
Регулярный контроль магнитного поля ротора рекомендуется проводить после каждого капитального ремонта и не реже одного раза в год в рамках профилактических работ. Использование методов восстановления позволяет избежать снижения эффективности генератора и предотвратить аварийные ситуации.
Вопрос-ответ:
Какие методы применяются для создания магнитного поля ротора генератора переменного тока?
Для создания магнитного поля ротора используются разные способы. Основные из них — это возбуждение ротора с помощью обмотки, по которой пропускается постоянный ток, и применение постоянных магнитов. В первом случае обмотка ротора подключается к источнику постоянного тока, создающему магнитное поле. Такой метод часто применяется в синхронных генераторах. Второй способ подходит для генераторов с постоянными магнитами, где магнитное поле создаётся за счёт встроенных магнитов, что упрощает конструкцию и исключает необходимость внешнего питания. Также возможны методы самовозбуждения, когда магнитное поле формируется за счёт взаимодействия с обмоткой статора.
Как проверить наличие магнитного поля на роторе и выявить его ослабление?
Для проверки магнитного поля ротора можно использовать специальные приборы, например, тестеры магнитного поля или приборы на основе эффекта Холла. При отсутствии доступа к измерительным приборам на практике применяют метод намагничивания и измерения напряжения на выходе генератора при вращении ротора без нагрузки. Ослабленное магнитное поле приведёт к снижению выходного напряжения генератора по сравнению с номинальным. Кроме того, визуальный осмотр обмотки на предмет повреждений и контроль сопротивления изоляции помогают выявить проблемы, способные ослабить магнитное поле.
Можно ли восстановить магнитное поле ротора, если оно ослабло, и как это сделать?
Если магнитное поле ротора ослабло, существует возможность его восстановления. В первую очередь проводят повторное намагничивание ротора, пропуская через обмотку возбуждения постоянный ток заданной величины с помощью внешнего источника питания. В некоторых случаях применяют метод кратковременного пропускания тока большой силы для усиления поля. В генераторах с постоянными магнитами восстановление сложнее и может потребовать замены магнитов. При этом важно соблюдать технические требования к силе тока и времени воздействия, чтобы не повредить изоляцию обмотки или конструктивные элементы.
В чём преимущества использования постоянных магнитов для намагничивания ротора по сравнению с обмоткой возбуждения?
Использование постоянных магнитов на роторе позволяет избавиться от необходимости подключения внешнего источника постоянного тока для создания магнитного поля. Это упрощает конструкцию генератора, уменьшает его вес и снижает количество обслуживаемых элементов. Постоянные магниты обеспечивают стабильное магнитное поле без дополнительных затрат энергии на возбуждение. Однако такой метод ограничен по величине создаваемого поля и применяется преимущественно в маломощных или специализированных генераторах. В генераторах с обмоткой возбуждения магнитное поле можно регулировать изменением тока, что даёт большую гибкость в работе.
