Источник питания на электрических схемах обозначается стандартизированными символами, установленными ГОСТ 2.721–74 и международным стандартом IEC 60617. Выбор конкретного обозначения зависит от типа источника – постоянного или переменного тока, а также от его конструктивных особенностей. Неправильная интерпретация условного графического обозначения может привести к ошибкам при сборке или анализе схемы.
Как выглядит символ источника постоянного тока на схеме
В ряде случаев символ может включать дополнительную маркировку: буквы “+” и “−” для однозначного указания полярности, особенно в сложных схемах с множественными источниками. Такой подход облегчает проверку подключения компонентов и снижает риск ошибок при проектировании.
Для точности отображения рекомендуется следовать обозначениям, указанным в ГОСТ 2.721-74 или международном стандарте IEC 60617. Это гарантирует корректную интерпретацию схемы специалистами в разных отраслях электроники.
Как обозначается источник переменного тока
Источник переменного тока на электрических схемах обозначается в виде круга с синусоидальной волной внутри. Такой символ указывает на наличие напряжения, которое меняет свою полярность и амплитуду с течением времени, обычно по синусоидальному закону.
Чаще всего этот символ используется для обозначения бытовой электросети 220 В, 50 Гц или других стандартных частот. В ряде случаев рядом с символом может быть указано конкретное значение напряжения и частоты, например: ~220 В, 50 Гц. Знак «~» также применяется в текстовом обозначении, например: V~.
Если в схеме используется генератор переменного тока, он также обозначается кругом с синусоидой, но дополнительно может сопровождаться буквенными или цифровыми обозначениями типа «G1», «AC1» и т.п., в зависимости от нумерации и специфики проекта.

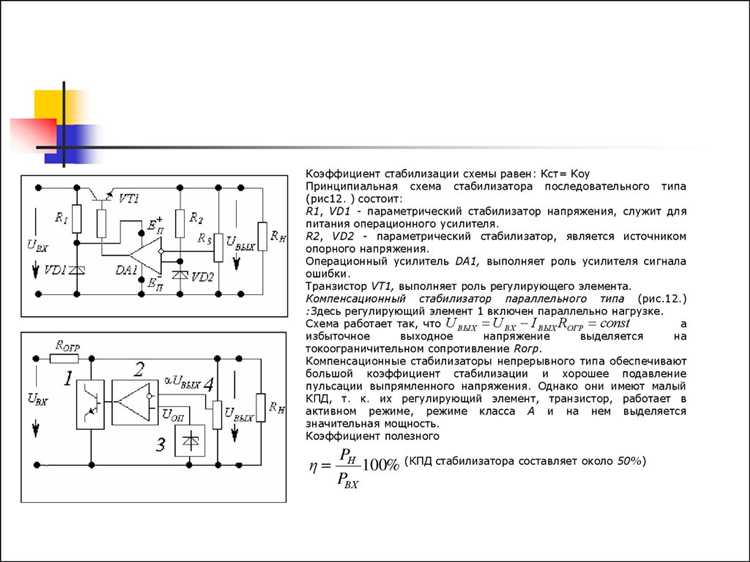

Важно соблюдать различие между символами источника переменного и постоянного тока, чтобы избежать ошибок в интерпретации схем. Смешение этих обозначений недопустимо, особенно при проектировании цепей с преобразователями или стабилизаторами напряжения.
При выполнении печатных схем и чертежей рекомендуется использовать стандарты, описанные в ГОСТ 2.721-74 и ГОСТ 2.709-89, где приведены точные графические формы и правила оформления обозначений источников переменного тока.
Чем отличается обозначение батареи от аккумулятора
На электрических схемах батарея и аккумулятор обозначаются схожими символами, однако существуют отличия, позволяющие их различить. Оба источника питания представлены последовательностью вертикальных линий разной длины, где длинная линия соответствует положительной клемме, а короткая – отрицательной.
Для батареи используется упрощённое обозначение с двумя-тремя парами линий, без дополнительных пометок. Это символизирует одноразовый источник питания, не предназначенный для подзарядки.
Аккумулятор на схеме может обозначаться тем же символом, что и батарея, но с добавлением буквенной маркировки, например, «АКБ» или «B1 (акк.)». В некоторых стандартах допускается использование специального обозначения с дополнительной надписью или условным номером аккумуляторной группы.
Если схема включает цепи зарядки, аккумуляторный источник обязательно маркируется с учётом этого, чтобы отличать его от простой батареи. Также может указываться напряжение и тип аккумулятора, особенно в силовых цепях.
В ГОСТ 2.721-74 приводятся допустимые условные графические обозначения, на которые стоит ориентироваться при разработке схем с учётом различий между одноразовыми и перезаряжаемыми источниками.
Как подписывается напряжение и полярность у источника
На электрических схемах напряжение источника указывается числовым значением рядом с символом источника. Единицы измерения – вольты (В). Если источник постоянного тока, подписывается величина напряжения, например: 12 В, 24 В, 5 В.
- Для батареи или аккумулятора: знак «+» ставится возле длинной линии символа, «−» – возле короткой.
- Для источников переменного тока полярность не указывается, но подписывается амплитудное или действующее напряжение – например, 220 В~.
Если в схеме используется несколько источников, рекомендуется пронумеровать их (например, «+12 В1», «+12 В2») и указать их назначение в пояснении. Это исключает путаницу при анализе цепи или разработке печатной платы.
При подписывании важно учитывать направление тока: если это влияет на работу схемы, следует явно указывать знаки на обоих концах питания, особенно в случае симметричных источников (например, ±15 В).
Где размещают источник питания на схеме
Источник питания на электрических схемах обычно размещают в верхней или левой части чертежа. Это обеспечивает логичное направление тока – сверху вниз или слева направо, что соответствует привычному порядку чтения схемы.
В однофазных цепях постоянного тока источник размещают слева, а нагрузку – справа. При этом положительный полюс источника указывается сверху или слева, а отрицательный – снизу или справа. Такое расположение упрощает визуальное отслеживание тока и упорядочивает структуру схемы.
В схемах с несколькими источниками питания (например, симметричное ±15 В) источники располагаются симметрично относительно общей точки (земли), чаще всего сверху и снизу или слева и справа от центра схемы. При этом общий провод (GND) стараются располагать внизу схемы.
В импульсных или блок-схемах логики источник питания может находиться в отдельной области, подписанной как «Vcc», «Vdd» или аналогично, с подведёнными линиями питания к нужным узлам. В таких случаях физическое расположение источника на схеме может быть условным, а акцент делается на маркировке линий питания.
На принципиальных схемах желательно избегать пересечения проводов, исходящих от источника, поэтому его размещение выбирают с учётом минимизации пересечений и упрощения трассировки.
Какие обозначения используют в зарубежных стандартах
В международной практике чаще всего применяются стандарты IEC (Международная электротехническая комиссия) и ANSI (Американский национальный институт стандартов). Согласно IEC 60617, источник постоянного напряжения обозначается окружностью с символом «+» и «−» внутри или рядом с ней. Для источника переменного тока используют окружность с волнистой линией внутри.
ANSI в своих стандартах применяет схематические изображения батарей и аккумуляторов в виде последовательности коротких и длинных параллельных линий (для батарей) или специальных пиктограмм с плюсом и минусом, указывающими полярность. Источники переменного тока обозначаются волнистой линией или знаком «AC».
В стандарте IEEE допускается использовать упрощённые символы, включая прямоугольники с пометками напряжения и полярности. При этом добавление конкретных значений напряжения или мощности является обязательным для точного понимания схемы.
В зарубежных стандартах также строго регламентируется расположение маркировки напряжения и полярности относительно символа источника, что облегчает восприятие и снижает вероятность ошибок при чтении схем.
Вопрос-ответ:
Какие графические символы обычно используются для обозначения источника питания на электрических схемах?
Для источников питания на схемах применяются разные символы в зависимости от типа. Источник постоянного тока обозначается знаком с двумя параллельными линиями разной длины: длинная линия – плюс, короткая – минус. Источник переменного тока изображается в виде окружности с волнистой линией внутри. Аккумуляторы и батареи показываются последовательностью нескольких пар линий постоянного тока, обозначающих элементы. Эти стандарты помогают быстро определить вид и характеристики источника.
Где на схеме обычно располагают источник питания и почему именно там?
Источник питания чаще размещают в верхней или левой части схемы. Такая традиция облегчает чтение и восприятие схемы, поскольку ток считается идущим сверху вниз или слева направо. Это упрощает понимание направления движения электрического сигнала и облегчает анализ работы цепи. Однако конкретное расположение может варьироваться в зависимости от типа схемы и ее назначения.
Как правильно указывать полярность и напряжение у источника на схеме?
Полярность обозначается знаком «+» для положительного вывода и «–» для отрицательного. Напряжение обычно указывают рядом с символом источника с обозначением величины в вольтах (В), например, «12В». При необходимости можно добавить номинальный ток или другие характеристики. Такой подход помогает избежать ошибок при сборке и эксплуатации электрической цепи.
Чем отличаются обозначения батареи и аккумулятора на схеме?
На схемах батарея изображается как последовательность нескольких элементов постоянного тока – несколько пар линий разной длины подряд, что отражает соединение ячеек. Аккумулятор часто обозначается похожим символом, но может иметь дополнительную маркировку или быть подписан для ясности, так как аккумулятор можно перезаряжать. Важно понимать, что несмотря на похожие символы, их функциональное назначение различается.
Какие обозначения источников питания используются в зарубежных стандартах?
Зарубежные стандарты, такие как IEC и ANSI, применяют свои символы для источников питания. Например, IEC использует более упрощённые и стандартизированные графические знаки: источник постоянного тока представлен двумя параллельными линиями, а переменного – волнистой линией в круге. В ANSI символы могут отличаться по стилю, но сохраняют смысл. Знание этих стандартов помогает читать международные схемы и документацию.
Какие графические символы обычно применяют для обозначения источника питания на электрических схемах?
На схемах для отображения источников питания используют разные графические обозначения, в зависимости от типа и характеристик источника. Например, постоянный источник напряжения часто изображают в виде пары параллельных линий разной длины: длинная линия обозначает положительный полюс, короткая — отрицательный. Для источников переменного тока применяют символы с волнистой линией или кругом с буквой, обозначающей переменный ток. Аккумуляторы и батареи изображают как последовательность таких пар линий, символизирующих несколько элементов. Эти условные обозначения помогают быстро определить вид и полярность источника на схеме, что важно при чтении и проектировании.
