Дисковые тормоза обеспечивают стабильное торможение даже в грязи, под дождём и на спусках. Однако их эффективность напрямую зависит от точности настройки. Даже незначительное смещение калипера или неправильное положение колодок может вызвать скрежет, неравномерное торможение или перегрев. Чтобы избежать этих проблем, важно понимать, как работает система и какие параметры подлежат регулировке.
Основные элементы дисковых тормозов – ротор, калипер и тормозные колодки. У механических систем регулировке поддаются натяжение троса и положение колодок, а в гидравлических – положение калипера относительно ротора и равномерность хода поршней. Типичная ошибка – центровка «на глаз», без учёта зазора между колодками и ротором в 0,2–0,3 мм. Такой зазор необходим для предотвращения постоянного трения и перегрева ротора.
При настройке следует использовать шестигранные ключи, торцевой ключ и, при наличии, специальный калибровочный шаблон. Также рекомендуется проверить степень износа колодок: если толщина фрикционного слоя менее 0,5 мм, регулировка не даст результата – требуется замена. Прокачка гидравлики может понадобиться, если ручка тормоза проваливается или тормоза «схватывают» с задержкой. Для механических моделей важна чистота и натяжение троса: загрязнённый или растянутый трос вызывает неравномерную работу и увеличивает ход ручки.
Точная регулировка не только улучшает торможение, но и продлевает срок службы компонентов. Регулярное обслуживание каждые 500–1000 км пробега позволяет своевременно выявить люфты, перекосы и снижение эффективности системы. Все действия по настройке должны проводиться при зафиксированном колесе и чистом роторе – даже капля масла на поверхности диска способна значительно снизить трение.
Как устранить трение колодок о ротор без разборки
Если тормозные колодки задевают ротор, но система в целом исправна, проблему можно устранить, не прибегая к разборке суппорта. Первый шаг – проверка положения суппорта относительно ротора. Ослабьте крепёжные болты суппорта (обычно под шестигранник 5 мм), удерживающие его на раме или вилке. Колёса должны быть установлены корректно и надёжно зафиксированы в дропауте.
После ослабления болтов нажмите на тормозную ручку и удерживайте её – это позволит суппорту самовыстроиться по отношению к ротору. Пока ручка зажата, аккуратно затяните болты крепления суппорта поочерёдно, без перекосов. После отпускания ручки ротор должен свободно вращаться между колодками.
Если трение сохраняется, проверьте равномерность зазора между ротором и каждой из колодок. Это можно сделать визуально, при ярком освещении. Если зазор с одной стороны минимален или отсутствует, попробуйте слегка сместить суппорт вручную перед затяжкой болтов, ориентируясь на визуальное выравнивание.
Ещё один способ – временно вставить между ротором и одной из колодок тонкую пластиковую карту или лист бумаги, затем повторить процедуру центровки с зажатой ручкой. Это даст нужный минимальный зазор и устранит лёгкое трение.
Если колодки всё же касаются из-за неровности ротора, без демонтажа можно использовать мягкое выпрямление. Зафиксируйте колесо, вращая его, определите участок биения. Используйте пластиковую монтажку или специальный инструмент для выправления – действуйте осторожно, прикладывая усилие только в нужной точке.
Завершив регулировку, прокрутите колесо и убедитесь, что ротор вращается свободно, без звука касания. Повторяйте процедуру до полного устранения трения.
Регулировка положения тормозного калипера по центру ротора
Для корректной работы дисковой тормозной системы калипер должен быть точно отцентрирован относительно ротора. Это предотвращает постоянное трение колодок и обеспечивает равномерное торможение.
Сначала ослабьте два крепёжных болта калипера, фиксирующих его к адаптеру или раме. Болты должны быть достаточно свободными, чтобы калипер мог немного смещаться при нажатии на рычаг тормоза.
Нажмите тормозной рычаг и удерживайте его, чтобы колодки прижались к ротору. Это действие автоматически выставит калипер по центру. Удерживая рычаг в нажатом положении, равномерно и без перекосов затяните крепёжные болты. Затягивать нужно поочерёдно, с одинаковым усилием, чтобы избежать смещения.
После затяжки отпустите рычаг и проверьте зазор между ротором и колодками. Ротор должен свободно вращаться, не задевая за колодки. Если наблюдается перекос или трение, повторите процедуру, ослабив болты и скорректировав положение вручную перед затяжкой.
Если даже после центрирования остаётся трение, проверьте состояние ротора – он не должен быть погнут. Также убедитесь, что ось колеса установлена ровно и полностью затянута, иначе смещение ротора приведёт к ошибке в центровке.

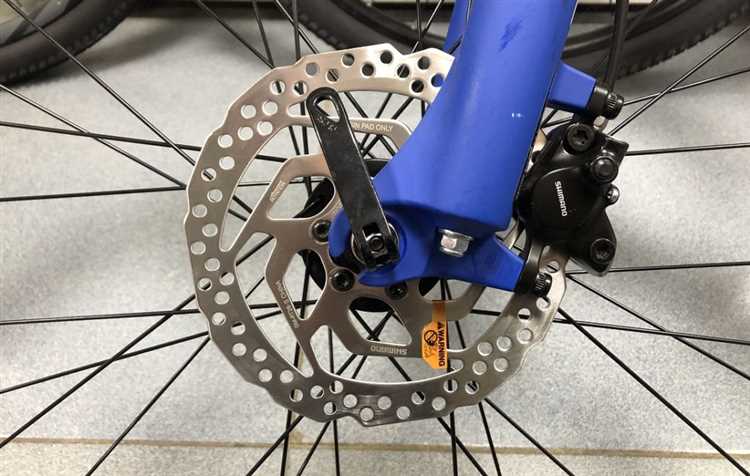

Подтяжка тормозного троса на механических дисковых тормозах
Ослабление тормозного троса приводит к запаздыванию срабатывания тормозов и снижению эффективности торможения. Подтяжка выполняется в несколько этапов с использованием шестигранника и плоскогубцев.
- Зафиксируйте колесо, чтобы исключить его движение во время регулировки.
- Ослабьте болт, фиксирующий конец троса на калипере. Обычно это болт с зажимом, расположенный сбоку корпуса калипера.
- Проверьте свободный ход рычага тормоза. При нажатии он не должен доходить до руля раньше, чем произойдёт зацепление колодок за ротор.
- Натяните трос вручную или с помощью плоскогубцев. Следите, чтобы при этом не началось притормаживание ротора.
- Затяните фиксирующий болт с усилием. Убедитесь, что трос не проскальзывает при тестовом нажатии рычага.
После подтяжки важно отрегулировать положение подвижной колодки:
- С помощью регулировочного винта добейтесь минимального зазора между колодкой и ротором (обычно 0,2–0,3 мм), чтобы избежать постоянного трения.
- Проверьте равномерность зазора на всем радиусе ротора, вращая колесо вручную.
Если регулировка не дала результата, проверьте целостность троса и рубашки. Износ или деформация внешней оплётки вызывает неравномерное натяжение и ухудшает обратную связь при торможении.
Настройка ручки тормоза для оптимального хода
Оптимальный ход тормозной ручки позволяет обеспечить эффективное торможение с минимальными усилиями, особенно при длительных поездках или агрессивном катании. Корректная настройка предотвращает усталость кистей и повышает контроль над торможением.
Первым шагом является установка расстояния от ручки до грипсы. Для этого на большинстве ручек предусмотрен винт или барашек регулировки reach (reach adjust). При помощи шестигранника (обычно 2 или 2,5 мм) поверните винт: по часовой стрелке – ручка приблизится к рулю, против – отдалится. Оптимальным считается расстояние, при котором тормоз активируется при нажатии примерно на 1/3–1/2 хода рычага от покоя до руля.
Следующий параметр – свободный ход ручки до начала торможения. Для механических систем он регулируется натяжением троса, для гидравлических – прокачкой или, если предусмотрено, винтом free stroke. В механических тормозах добейтесь того, чтобы тормоз схватывал после 3–5 мм свободного хода. Проверка выполняется вручную: нажмите ручку и измерьте расстояние до момента срабатывания тормоза.
Если используется гидравлика, но нет регулировки free stroke, ход можно скорректировать заменой объема тормозной жидкости или прокачкой системы с контролем положения поршней.
Дополнительно проверьте, чтобы ручка не касалась руля при полном торможении. Если она доходит до грипсы – ход слишком большой, необходимо либо укоротить трос, либо выполнить прокачку с удалением лишнего воздуха.
После всех настроек проверьте работу тормозов в динамике – торможение должно происходить равномерно, без задержек и чрезмерного усилия. При необходимости повторно отрегулируйте расстояние до ручки или свободный ход.
Устранение посторонних звуков при торможении
Свист и скрежет при торможении чаще всего указывают на загрязнение ротора или тормозных колодок. Первым шагом следует очистить тормозной диск изопропиловым спиртом или специализированным очистителем без масляной основы. Не используйте WD-40 или аналогичные средства – они ухудшают торможение и могут повредить колодки.
Если звук сохраняется, осмотрите колодки: при наличии масляных пятен или глянцевой поверхности их необходимо заменить. Прокаливание загрязнённых колодок на открытом огне – временное решение с непредсказуемым результатом.
Трение колодки о ротор в покое также может вызывать шум. Проверьте, не смещён ли калипер. Ослабьте болты крепления, нажмите на тормоз, чтобы калипер самоустановился по центру, затем затяните болты равномерно. Убедитесь, что ротор не деформирован. В случае восьмёрки используйте разводку для роторных дисков или замените его.
При влажной погоде скрип может быть вызван влагой или пылью на поверхности колодок. После просушки и нескольких интенсивных торможений проблема обычно исчезает. Для снижения шума в таких условиях подойдут полуметаллические или органические колодки – они менее склонны к скрипу, чем синтерованные.
Дополнительно проверьте надёжность крепления всех компонентов тормозной системы: люфт в оси колеса, болтающийся ротор или плохо затянутый адаптер калипера также могут стать источником звуков при торможении.
Регулировка гидравлического тормоза при завоздушивании
Для устранения проблемы потребуется прокачка тормозной системы, что восстановит нормальное функционирование тормозов. Процесс прокачки включает несколько ключевых этапов: подготовку инструментов, отсоединение старой жидкости, заполнение системы новой жидкостью и удаление пузырьков воздуха.
Первоначально подготовьте необходимые инструменты: ключи, шприцы, тормозную жидкость и прокачной комплект, который включает трубки и емкости для сбора старой жидкости. Убедитесь, что выбранная жидкость соответствует требованиям производителя тормозов.
Начните с отвинчивания тормозных суппортов и выемки старой жидкости из системы. Это можно сделать с помощью шприца, подключив его к системе. При этом аккуратно откройте клапан на тормозном суппорте, чтобы жидкость свободно вытекала. Важно работать в чистоте, чтобы избежать попадания грязи в систему.
После того как старая жидкость полностью удалена, заполняйте систему новой жидкостью, осторожно прокачивая тормоза. При этом следите за пузырьками воздуха в шлангах. Постепенно тормоза должны стать более жесткими при нажатии на рычаг. Если ход рычага остается мягким, повторите процедуру прокачки до полного удаления воздуха.
После завершения прокачки убедитесь в надежности соединений и отсутствии утечек тормозной жидкости. Тормоза должны работать с максимальной эффективностью, и тормозной рычаг должен иметь четкую, жесткую отдачу при нажатии.
Проверка износа и замена тормозных колодок
Износ тормозных колодок – один из ключевых факторов безопасности при эксплуатации велосипеда. Периодическая проверка их состояния помогает избежать проблем с торможением и повысить надежность системы в целом.
Для проверки износа колодок выполните следующие шаги:
- Оценка толщины колодок: Используйте линейку или специальный инструмент для измерения толщины тормозного материала. Если толщина колодок меньше 1-2 мм, их нужно заменить.
- Проверка на наличие повреждений: Осмотрите колодки на наличие трещин, сколов или других повреждений, которые могут снизить их эффективность.
- Проверка износа в комплекте: Убедитесь, что оба колеса имеют равномерно изношенные колодки. Неровный износ может указывать на неправильную работу тормозной системы.
Замена колодок должна быть проведена своевременно, чтобы избежать потери тормозной мощности. Процесс замены включает следующие этапы:
- Снятие колодок: Открутите фиксирующие болты или винты, чтобы снять старые колодки. Для этого иногда требуется отсоединить тормозной калипер.
- Установка новых колодок: Разместите новые колодки в калипере, проверив их правильную ориентацию и положение.
- Проверка зазора: Убедитесь, что между колодками и ротором остается минимальный зазор, чтобы обеспечить эффективность торможения.
- Тестирование: После установки новых колодок проведите несколько тестов на торможение, чтобы проверить их работу и исключить любые неисправности.
Не забывайте, что своевременная замена тормозных колодок не только улучшает качество торможения, но и продлевает срок службы всей тормозной системы.
Как выставить правильный зазор между ротором и колодками
Правильный зазор между ротором и колодками критичен для эффективной работы тормозной системы. Недостаточный зазор может вызвать постоянное трение и перегрев, а слишком большой – снизить эффективность торможения.
Для начала необходимо проверить состояние тормозных колодок. Если они изношены до минимальной толщины, их следует заменить. Затем выполните следующие шаги для регулировки зазора:
1. Выставление начального положения колодок
Проверьте положение тормозного калипера. Калипер должен быть установлен так, чтобы колодки находились параллельно ротору. Если калипер смещён, его нужно выровнять. Это можно сделать с помощью болтов, которые крепят калипер к раме или вилке.
2. Подтяжка тормозного троса или регулировка гидравлики
Для механических тормозов подтяните тормозной трос с помощью соответствующего винта на ручке тормоза. Для гидравлических систем нужно прокачать тормоза, устранив воздушные пробки и обеспечив правильный уровень жидкости в системе.
3. Регулировка зазора с помощью винтов калипера
После того как колодки и ротор установлены в правильном положении, используйте регулировочные винты на калипере. Они позволяют изменять расстояние между колодками и ротором. Поворачивайте винты постепенно, проверяя зазор на каждой стороне ротора. Он должен быть одинаковым по всей длине ротора, и не менее 0,5 мм с каждой стороны.
4. Проверка зазора в процессе вращения колеса
После регулировки калипера прокачайте тормоза и несколько раз прокачайте тормозную ручку. Вращайте колесо и следите, чтобы ротор не касался колодок. Если замечено трение, снова откорректируйте положение калипера и повторите проверку.
5. Финальная проверка
Закрепите все винты и ещё раз проверьте, чтобы ротор свободно вращался, и при нажатии на тормоза колодки сжимались равномерно по всей поверхности ротора. На этой стадии также важно провести тест на дороге, чтобы убедиться в стабильности работы тормозов.
Вопрос-ответ:
Как правильно отрегулировать тормоза на велосипеде?
Для правильной настройки дисковых тормозов на велосипеде важно несколько этапов: первое — проверка состояния тормозных колодок и ротора, их чистота и износ. Затем необходимо выставить зазор между колодками и ротором, чтобы они не касались друг друга, но и не были слишком далеко. Также важно настроить положение тормозного калипера так, чтобы он был по центру ротора. Проверьте, чтобы тормоза не заедали и плавно срабатывали. При гидравлических тормозах нужно следить за уровнем жидкости в системе и устранять возможные воздушные пробки.
Почему у меня появились посторонние звуки при торможении?
Посторонние звуки при торможении могут появляться по нескольким причинам. Чаще всего это связано с загрязнением тормозных колодок или ротора, а также с их износом. Иногда проблемы возникают из-за неправильной настройки тормозного калипера, когда колодки начинают скрежетать по ротору. Также звуки могут быть результатом попадания влаги или грязи на тормоза. Для устранения звуков необходимо тщательно очистить тормоза, проверить состояние колодок и ротора, а также правильно выставить зазор между ними.
Как понять, что тормозные колодки изношены и нуждаются в замене?
Износ тормозных колодок можно определить по нескольким признакам. Если при торможении чувствуется недостаточная сила торможения или ротор начинает задевать колодки, это может свидетельствовать о том, что они износились. Визуально колодки можно проверить на наличие износа. Если толщина колодки стала меньше минимально допустимой, её нужно заменить. Также стоит обратить внимание на наличие трещин или повреждений на колодках. В случае гидравлических тормозов важно следить за уровнем жидкости в системе — её недостаток также может повлиять на эффективность торможения.
Как устранить трение колодок о ротор без разборки тормозной системы?
Для устранения трения колодок о ротор можно использовать несколько методов без разборки системы. Первый шаг — это корректировка положения тормозного калипера. Нужно ослабить крепежи и аккуратно переместить калипер так, чтобы колодки не касались ротора. Также можно попробовать слегка прижать тормоза и несколько раз прокрутить колесо, чтобы колодки установились в правильное положение. Если проблема не исчезает, возможно, потребуется провести более глубокую настройку или очистку системы.
Что делать, если тормоза начинают заедать после регулировки?
Если тормоза начинают заедать после регулировки, это может быть связано с несколькими проблемами. Во-первых, стоит проверить зазор между колодками и ротором, так как если он слишком мал, колодки будут постоянно прикасаться к ротору, вызывая трение. Также возможно, что калипер был неправильно выровнен и он смещен относительно ротора. В таком случае нужно снова отрегулировать его положение. Еще одной причиной может быть наличие воздуха в гидравлической системе, что также нужно устранить, прокачав тормоза. Если проблема сохраняется, стоит проверить состояние колодок и ротора на износ.
