Переделка зарядного устройства с одного выходного напряжения на другое – это задача, которая требует не только знаний в области электротехники, но и аккуратности при выполнении. Для многих пользователей становится необходимым использовать устройство, которое обеспечивает стабильное напряжение в 22 вольта, так как это значение подходит для питания определённых типов оборудования, таких как некоторые модели ноутбуков и других устройств.
Перед тем как приступить к переделке, важно учитывать особенности компонентов зарядного устройства. Необходимо понимать, как изменится нагрузка на трансформатор, какие изменения потребуется внести в схему регулировки напряжения. Это может включать замену стабилизаторов или использование специальных микросхем, которые обеспечат необходимое значение выходного напряжения. Важно помнить, что изменения в конструкции зарядного устройства могут повлиять на его безопасность, поэтому обязательно стоит проверять технические параметры устройства после переделки.
Кроме того, стоит уделить внимание охлаждению устройства, так как повышение выходного напряжения может привести к перегреву трансформатора или других элементов схемы. Для предотвращения перегрева и выхода устройства из строя, можно установить дополнительные радиаторы или улучшить вентиляцию. Правильная настройка работы схемы также поможет снизить вероятность возникновения короткого замыкания или других аварийных ситуаций.
Таким образом, переделка зарядного устройства на выход 22 вольта требует не только технических знаний, но и осторожности. Важно следовать рекомендациям и тщательно проверять все компоненты перед использованием переделанного устройства.
Понимание принципа работы зарядных устройств
Зарядное устройство преобразует переменный ток (AC) из сети в постоянный ток (DC), подходящий для питания аккумуляторов. В основе работы зарядного устройства лежат два основных этапа: выпрямление и стабилизация напряжения.
На первом этапе используется выпрямитель, который преобразует переменный ток в пульсирующий постоянный. Это достигается с помощью диодов, которые пропускают ток только в одном направлении. Пульсирующий ток затем фильтруется конденсаторами для уменьшения пульсаций.
На втором этапе происходит стабилизация напряжения с помощью регулятора. Это критически важно, так как для различных типов аккумуляторов необходимы определённые уровни напряжения для безопасной зарядки. Простейшие устройства используют линейные стабилизаторы, а более сложные – импульсные преобразователи, которые эффективнее и компактнее.
В процессе зарядки важно учитывать как параметры устройства, так и характеристики аккумулятора. Современные зарядные устройства могут определять тип аккумулятора и регулировать ток и напряжение в зависимости от его состояния, предотвращая перегрев и перезаряд.
Кроме того, для повышения безопасности, большинство зарядных устройств оснащены защитой от короткого замыкания, перегрузки и перегрева. Это критически важно при изменении выходного напряжения, например, при переделке устройства на 22 вольта.

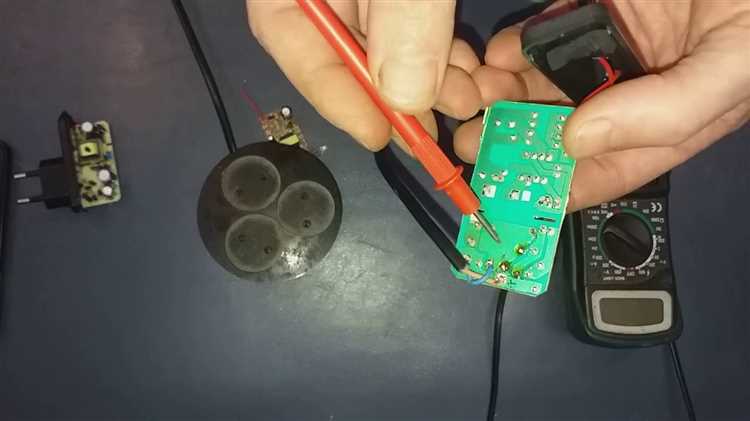

Как определить необходимое напряжение для переделки
Для успешной переделки зарядного устройства на выход 22 вольта, важно правильно определить необходимое напряжение в зависимости от устройства, которое будет питаться от этого источника. Несоответствие напряжения может привести к повреждению как зарядного устройства, так и подключаемого оборудования.
Для начала, нужно узнать рабочее напряжение устройства, которое вы планируете зарядить. Обычно эта информация указана в технических характеристиках устройства. Например, большинство ноутбуков или электроинструментов работает от источников с напряжением 19-22 Вольт.
- Проверьте документацию вашего устройства. Там будет указано необходимое напряжение и сила тока.
- Используйте мультиметр для измерения выходного напряжения старого зарядного устройства, чтобы убедиться в его точности и стабильности.
- Если ваш прибор требует точного напряжения (например, 22 В), необходимо удостовериться, что преобразователь напряжения, который вы используете, может точно стабилизировать это значение.
Также стоит учитывать, что изменение напряжения влияет на силу тока, который будет протекать через цепь. Например, увеличение напряжения при сохранении тока может повредить внутренние компоненты устройства. Поэтому важно правильно рассчитать силу тока, которая должна быть совместима с нагрузкой устройства.
Если ваше зарядное устройство не поддерживает стабилизацию выходного напряжения, рекомендуется использовать стабилизатор напряжения, который будет поддерживать стабильное значение, даже если нагрузка изменяется.
- Убедитесь, что ваше зарядное устройство имеет достаточную мощность для работы с необходимым напряжением и током.
- Для более точной настройки используйте специальные регулируемые блоки питания, которые позволяют легко настроить выходное напряжение и ток.
При соблюдении всех этих факторов, вы сможете без проблем переделать зарядное устройство на 22 вольта, при этом обеспечив безопасность как для устройства, так и для подключаемых приборов.
Выбор компонентов для увеличения выходного напряжения
При увеличении выходного напряжения зарядного устройства на 22 вольта, правильный выбор компонентов напрямую влияет на безопасность и эффективность работы устройства. Основные элементы, которые необходимо учитывать, это трансформатор, диоды, конденсаторы и резисторы.
Трансформатор – это ключевая деталь, которая отвечает за преобразование напряжения. Для выхода 22 вольта нужно подобрать трансформатор с нужным коэффициентом трансформации. Например, если исходное напряжение 12 вольт, трансформатор должен обеспечивать повышение на 1,8 раза. При выборе трансформатора стоит обращать внимание на его мощность, которая должна быть не ниже мощности, потребляемой устройством.
Диоды играют важную роль в выпрямлении переменного тока, преобразуя его в постоянный. Для эффективной работы системы необходимо использовать диоды с достаточным рабочим напряжением, которое должно быть выше 22 вольт. Рекомендуются диоды с высоким КПД и низким сопротивлением, например, Schottky-диоды, которые минимизируют потери энергии.
Конденсаторы обеспечивают стабилизацию выходного напряжения, снижая пульсации. Для достижения стабильного значения 22 вольта важно выбирать конденсаторы с подходящими параметрами по ёмкости и напряжению. Конденсаторы с высоким сроком службы и устойчивостью к перегреву – лучший выбор для долговечной работы устройства.
Резисторы применяются для регулировки тока и напряжения в цепи. Важно выбирать резисторы с точными характеристиками, чтобы предотвратить перегрузку элементов схемы. При расчёте резисторов следует учитывать допустимые значения тока и мощности, а также коэффициент температуры для предотвращения перегрева.
Каждый из этих компонентов играет свою роль в обеспечении стабильного и безопасного функционирования зарядного устройства при повышении выходного напряжения до 22 вольт. Выбирайте компоненты с учётом их характеристик и работы в специфичных условиях.
Схемы подключения для получения 22 вольт
Для получения выходного напряжения 22 Вольта из зарядного устройства, необходимо правильно организовать схему подключения компонентов. Рассмотрим два основных метода: использование повышающего трансформатора и схема с регулировкой напряжения через стабилизатор.
Первый метод заключается в применении повышающего трансформатора, который увеличивает входное напряжение. Например, если ваше зарядное устройство работает на 12 В, можно использовать трансформатор с коэффициентом трансформации 1,83. При этом выходное напряжение будет составлять около 22 В (12 В × 1,83). Важно учитывать мощность трансформатора, чтобы она соответствовала потребностям вашего устройства.
Второй метод – это использование регулируемого стабилизатора напряжения. Для этого подойдут схемы с контролируемыми выходными значениями, например, на базе чипов LM338 или аналогичных. Схема с таким стабилизатором позволяет точно установить нужное выходное напряжение, регулируя его до 22 В при входе от 15 до 30 В. Важно правильно подобрать радиатор для стабилизатора, чтобы избежать перегрева при длительной работе на высоком токе.
Для повышения надежности системы, рекомендуется использовать диоды для защиты от обратной полярности, а также фильтры для сглаживания пульсаций. Также стоит учитывать минимальные требования по току, чтобы не перегрузить элементы схемы.
Особенности работы с трансформаторами и выпрямителями
При переделке зарядного устройства на выход 22 вольта важно учитывать характеристики трансформатора и выпрямителя. Трансформатор должен быть выбран таким образом, чтобы его выходное напряжение соответствовало требуемому. Например, для получения 22 вольт на выходе после выпрямителя и фильтра, необходимо использовать трансформатор с выходным напряжением около 16 вольт на вторичной обмотке (учитывая падение напряжения на диодах). Это обеспечит нужный уровень на выходе после выпрямления.
Выбор выпрямителя зависит от типа тока, который нужен для зарядного устройства. Для преобразования переменного тока в постоянный часто применяются диодные мосты. Важно учитывать, что диоды должны быть с достаточным запасом по току, чтобы выдержать пиковые нагрузки, которые могут возникать во время работы устройства. Рекомендуется использовать диоды с током не менее 1.5-2 ампер при выходной мощности до 40 ватт.
Важным элементом в данной схеме является фильтрация. Для сглаживания пульсаций после выпрямления используются электролитические конденсаторы. Их емкость должна быть подобрана таким образом, чтобы эффективно устранять пульсации при различных нагрузках. Обычно используется емкость от 220 мкФ до 1000 мкФ, в зависимости от мощности источника.
При монтаже важно учитывать расположение компонентов. Трансформатор следует размещать вдали от чувствительных к электромагнитным помехам элементов, таких как контроллеры и датчики. Также стоит использовать проводку с достаточным сечением для снижения потерь энергии и предотвращения перегрева.
Необходимо помнить, что с увеличением выходного напряжения возрастает вероятность перегрева компонентов, особенно трансформатора. Поэтому важно не только правильно выбрать его мощность, но и обеспечить эффективное охлаждение всей схемы, например, через установку радиаторов на диоды и другие ключевые элементы.

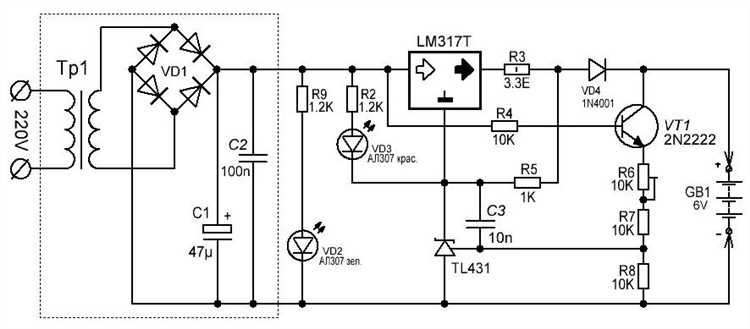

Как настроить стабилизацию напряжения при переделке
Для корректной работы зарядного устройства с выходным напряжением 22 вольта необходимо настроить стабилизацию напряжения. Это предотвратит скачки и обеспечит стабильность работы подключаемых устройств. Основной принцип стабилизации – использование стабилизатора напряжения, который будет поддерживать стабильный уровень выходного напряжения независимо от изменений нагрузки или входного напряжения.
Первым шагом является выбор подходящего стабилизатора. Для данного напряжения подойдет линейный стабилизатор на основе микросхемы типа LM317 или импульсный стабилизатор, в зависимости от требуемой мощности и эффективности. Линейные стабилизаторы просты в использовании, но имеют низкий КПД, в то время как импульсные более энергоэффективны и способны работать с большими токами.
После выбора стабилизатора, следует правильно настроить его параметры. Для LM317 необходимо установить внешний резистор для регулировки выходного напряжения. Важно, чтобы выходное напряжение стабилизатора было точно настроено на 22 вольта. Для этого нужно использовать точные резисторы, которые минимизируют погрешности в расчетах.
При использовании импульсного стабилизатора важно настроить частоту переключения и выходное напряжение с помощью компонентов, таких как индуктивности и конденсаторы. Точные значения этих компонентов зависят от характеристик стабилизатора и типа нагрузки, к которой он будет подключен.
После подключения стабилизатора к схеме, важно проверить напряжение с помощью мультиметра, чтобы убедиться в правильной настройке. При тестировании также стоит обратить внимание на стабильность напряжения при изменении нагрузки и температуры, чтобы избежать перегрева компонентов и их выхода из строя.
Регулировка стабилизации напряжения поможет повысить долговечность устройства и обеспечить его надежную работу в различных условиях эксплуатации.

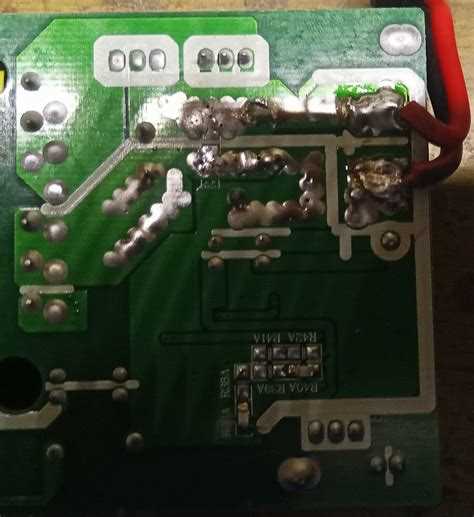

Проверка безопасности и предотвращение перегрева
Перед началом работы с преобразованным зарядным устройством на выход 22 вольта необходимо провести тщательную проверку всех элементов схемы, чтобы избежать перегрева и других потенциальных рисков.
1. Проверьте правильность соединений. Убедитесь, что все компоненты правильно подключены, а контакты хорошо зафиксированы. Плохие соединения могут привести к нагреву проводки и компонентам, что повысит риск перегрева.
2. Использование термодатчиков. Важно установить термодатчики на критических участках устройства, таких как трансформатор, выпрямитель и стабилизатор напряжения. Это позволит отслеживать температурные колебания и вовремя принять меры, если температура выйдет за пределы безопасного диапазона.
3. Проверка качества вентиляции. Зарядное устройство должно иметь достаточно свободного пространства для циркуляции воздуха. Недостаточная вентиляция приведет к повышенному тепловыделению, что ускорит процесс перегрева.
4. Выбор компонента с необходимыми характеристиками. Выбирая компоненты для преобразования напряжения, учитывайте их номинальные значения, которые могут выдерживать максимальные токи без перегрева. Применение компонентов с более низкими характеристиками приведет к их быстрому выходу из строя.
5. Установка предохранителей и термозащит. Для защиты устройства от перегрева и короткого замыкания рекомендуется устанавливать предохранители и термозащитные элементы. Они сработают при перегрузке и предотвратят повреждение устройства.
6. Регулярная проверка температуры. Используйте инфракрасные термометры или датчики температуры для регулярной проверки температурных показателей компонентов в процессе работы устройства. Слишком высокая температура может сигнализировать о неисправности в системе.
7. Использование термостойких материалов. Все провода и изоляционные материалы должны иметь термостойкость, соответствующую рабочей температуре зарядного устройства. Это предотвратит плавление изоляции и возгорание.
8. Подключение к сети с защитой от перегрузки. Рекомендуется подключать преобразованное зарядное устройство к сети через устройства защиты от короткого замыкания и перегрузки. Это обеспечит дополнительную безопасность в случае неисправностей.
Тестирование переделанного устройства и устранение проблем
После того как процесс переделки зарядного устройства завершен, необходимо провести тестирование, чтобы убедиться в его исправности и безопасности. Рассмотрим этапы тестирования и способы устранения проблем, если они возникнут.
Проверка выходного напряжения
- Используйте мультиметр для измерения выходного напряжения. Убедитесь, что оно стабильно и составляет 22 В.
- Если напряжение отклоняется от желаемого значения, проверьте работу стабилизатора и выходных компонентов схемы.
Тестирование работы схемы стабилизации
- Подключите нагрузку и проверьте, сохраняется ли стабильность напряжения при изменении тока.
- Если напряжение начинает падать или сильно колеблется, проблема может быть в неправильно подобранных компонентах для стабилизации.
Проверка температуры устройства
- После 20-30 минут работы зарядного устройства проверьте его температуру. Нагрев трансформатора и выпрямителей до 70°C и выше может свидетельствовать о перегрузке или неправильной работе системы охлаждения.
- Если температура слишком высока, проверьте исправность вентиляторов или радиаторов. Возможно, потребуется увеличить мощность радиатора или улучшить воздушный поток.
Устранение проблем с перегревом
- Проверьте изоляцию проводов и качество их подключения. Низкое сопротивление соединений может привести к сильному нагреву.
- Если проблема связана с перегрузкой, уменьшите нагрузку на устройство или увеличьте токовую способность компонентов.
Проверка работы выпрямителей и фильтров
- Для тестирования выпрямителей подключите нагрузку с переменным током и проверьте наличие пульсаций на выходе.
- Если фильтры не справляются с устранением пульсаций, добавьте дополнительные конденсаторы или улучшите фильтрацию.
Поиск и устранение короткого замыкания
- При включении устройства убедитесь, что нет признаков короткого замыкания. Если устройство не включается или выключается сразу, проверьте цепи питания и компоненты на наличие повреждений.
- Используйте мультиметр в режиме проверки целостности цепи, чтобы найти место замыкания.
Проверка стабилизации при изменении нагрузки
- Проверьте, как система реагирует на изменение нагрузки. Подключите различные устройства с разными токовыми потребностями и посмотрите, сохраняет ли устройство стабильность работы.
- Если напряжение или ток значительно изменяются при увеличении нагрузки, необходимо улучшить параметры стабилизации.
Вопрос-ответ:
Какие основные этапы переделки зарядного устройства на выход 22 вольта?
Процесс начинается с выбора подходящего трансформатора и выпрямителя, которые соответствуют требуемым характеристикам. Затем, необходимо настроить стабилизацию напряжения, чтобы обеспечить стабильную работу устройства. Важно правильно подключить компоненты, учитывать особенности работы трансформаторов, а также провести тестирование устройства после переделки, чтобы выявить возможные проблемы.
Какие компоненты нужно заменить при переделке зарядного устройства на 22 вольта?
Для увеличения выходного напряжения до 22 вольт, важно заменить или настроить несколько ключевых компонентов. В первую очередь, потребуется трансформатор с нужным выходным напряжением. Далее, может понадобиться замена выпрямителей и стабилизаторов, чтобы обеспечить корректную работу устройства при повышенной нагрузке. Также важно следить за качеством конденсаторов и диодов, так как они могут не выдержать увеличенного напряжения.
Как проверить безопасность переделанного зарядного устройства?
Проверка безопасности включает несколько шагов. Сначала нужно убедиться, что устройство не перегревается при работе. Для этого можно использовать термодатчики и замерить температуру на ключевых компонентах. Следует также проверять, что выходное напряжение стабильно и соответствует нужным характеристикам. Тестирование устройства на короткое замыкание и проверка защитных механизмов — это обязательный этап. Не стоит забывать про проверку изоляции, чтобы избежать возможных электрических ударов.
Какие схемы подключения используют для получения 22 вольт?
Для достижения стабильного выходного напряжения в 22 вольта обычно применяют различные схемы, включающие трансформаторы с подходящим коэффициентом преобразования. Важную роль играет правильное подключение диодов в выпрямителе, а также использование стабилизаторов для устранения пиков напряжения. В зависимости от типа устройства, схема может быть как однофазной, так и двухфазной, с дополнительной фильтрацией для повышения качества выходного сигнала.
Как избежать перегрева при переделке зарядного устройства?
Для предотвращения перегрева нужно учесть несколько факторов. В первую очередь, важно правильно выбрать компоненты, которые смогут выдержать повышенное напряжение и ток. Рекомендуется использовать радиаторы для охлаждения ключевых элементов, таких как транзисторы и стабилизаторы. Важно также установить систему защиты от перегрева, которая будет отключать устройство при достижении критической температуры. Регулярное тестирование поможет заранее выявить возможные проблемы с теплоотведением.
