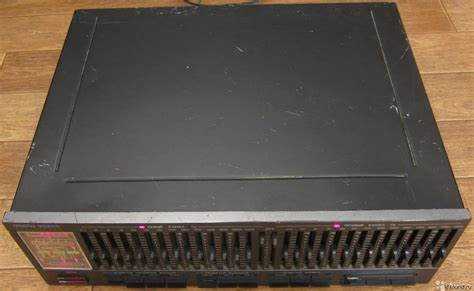

Как подключить эквалайзер прибой э024с к усилителю

Эквалайзер Прибой Э024С предназначен для точной настройки звука и улучшения качества аудиосигнала перед подачей на усилитель. Корректное подключение устройства важно для сохранения чистоты сигнала и предотвращения искажений. Основные интерфейсы Прибоя Э024С – это линейные входы и выходы на RCA, что требует использования соответствующих кабелей с низким уровнем помех.

Перед подключением стоит проверить технические характеристики усилителя: чувствительность входа должна совпадать с уровнем выходного сигнала эквалайзера (обычно это 0,5–1 В). Рекомендуется отключить питание устройств для предотвращения коротких замыканий при соединении. Кабели следует прокладывать вдали от источников электромагнитных помех, чтобы исключить шумы.

Правильное подключение начинается с выхода эквалайзера к линейному входу усилителя. Для обеспечения стабильной работы важно использовать экранированные кабели и надежно фиксировать разъемы. Кроме того, не следует превышать рекомендуемое выходное напряжение, чтобы избежать клиппинга на усилителе.

После физического подключения необходима настройка уровней сигнала: сначала регулируется громкость на эквалайзере, затем на усилителе, чтобы добиться оптимального баланса и избежать искажений. В случае сложных систем с несколькими устройствами рекомендуется использовать предусилители для согласования уровней.

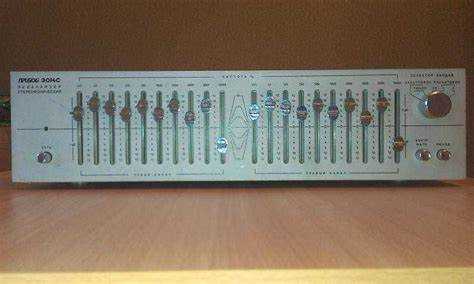

Определение нужных кабелей для подключения эквалайзера и усилителя

Для подключения эквалайзера Прибой Э024С к усилителю потребуется кабель с разъёмами типа «тюльпан» (RCA). Входы и выходы на обеих устройствах рассчитаны на монофонический сигнал, поэтому следует использовать двухпроводной кабель с экранированием для снижения помех.

Оптимальная длина кабеля не должна превышать 3 метров, чтобы минимизировать потери сигнала и влияние внешних помех. Кабель с толщиной жилы 0,22–0,3 мм² обеспечивает достаточную проводимость для бытовой аудиосистемы.

При выборе кабеля обращайте внимание на качество экрана: он должен покрывать жилы сплошным оплётком из меди или алюминиевой фольгой. Это обеспечит защиту от наводок и фоновых шумов.

Разъёмы RCA на кабеле и оборудовании должны плотно и надежно фиксироваться, исключая люфты. Желательно использовать разъёмы с позолоченным контактом – это улучшает контакт и уменьшает окисление.

Если усилитель оборудован балансными входами (XLR или TRS), а эквалайзер нет, потребуется преобразователь сигнала или специальный переходник. В стандартном подключении Прибой Э024С работает с RCA.

Для питания и управления не нужны отдельные кабели, так как эквалайзер получает питание от сети, а управление осуществляется непосредственно с панели устройства.

Подготовка эквалайзера и усилителя к соединению: проверка разъёмов и питания

Перед подключением Прибоя Э024С убедитесь в целостности разъёмов RCA на эквалайзере и усилителе. Контакты должны быть чистыми, без окисления и механических повреждений. Плотное соединение обеспечивает стабильный сигнал без шумов.

Проверьте соответствие выходного сигнала эквалайзера и входного уровня усилителя. Прибой Э024С оснащён линейным выходом, поэтому подключение к входу с высокой чувствительностью усилителя допустимо без дополнительного согласования.

Перед включением оборудования убедитесь, что эквалайзер и усилитель отключены от сети питания. Это снизит риск короткого замыкания и защитит компоненты от скачков напряжения.

Обратите внимание на правильное подключение питания эквалайзера. Модель Э024С работает от стандартного сетевого адаптера 12 В с током не менее 500 мА. Использование оригинального или рекомендованного блока питания исключает нестабильную работу устройства.

Усилитель должен быть подключён к стабилизированному источнику питания с характеристиками, соответствующими его техническому паспорту. Перепады напряжения могут привести к искажениям звука и повреждению схемы.

После проверки разъёмов и питания включайте оборудование в следующем порядке: сначала эквалайзер, затем усилитель. Это уменьшит возможность появления помех в момент включения.

Последовательность подключения входа эквалайзера к источнику сигнала

Для корректной работы эквалайзера Прибой Э024С необходимо правильно подключить его вход к источнику сигнала. Следуйте нижеописанной последовательности:

1. Выключите все оборудование – эквалайзер, источник сигнала и усилитель, чтобы избежать повреждения компонентов и помех.

2. Определите выходной разъём источника сигнала. Обычно это RCA (тюльпаны) или DIN-разъём, в зависимости от модели источника.

3. Выберите соответствующий кабель для подключения. Для RCA используйте экранированный двухжильный кабель с разъёмами RCA, для DIN – кабель с соответствующим штекером.

4. Подключите кабель к выходу источника сигнала. Убедитесь в плотном контакте разъёмов, чтобы избежать ослабления сигнала.

5. Соедините другой конец кабеля с входом эквалайзера Прибой Э024С. Вход эквалайзера обозначен как «Input» или «Вход».

6. Проверьте отсутствие повреждений кабеля и надёжность соединений. Исключите возможность замыканий и перекручивания кабеля.

7. Включите источник сигнала и эквалайзер, после чего убедитесь в наличии сигнала на выходе эквалайзера.

При правильном выполнении этих шагов вход эквалайзера будет получать чистый и стабильный сигнал для последующей обработки.

Правильное подключение выхода эквалайзера к усилителю

Выход эквалайзера Прибой Э024С представлен парой RCA-разъемов (тюльпанов) с маркировкой «OUT». Для подключения к усилителю необходимо использовать качественный RCA-кабель с минимальным экранированием для снижения помех.

Подключение начинается с соединения выходных разъемов эквалайзера с входными разъемами усилителя, предназначенными для линейного входа (LINE IN или AUX). Перепутывать выход с входом усилителя нельзя – это может привести к отсутствию звука или повреждению оборудования.

Обратите внимание на правильную цветовую маркировку кабелей: красный – правый канал, белый или черный – левый. Нарушение соответствия каналов повлечет за собой неправильное распределение звука по колонкам.

Для стабильной работы рекомендуют избегать чрезмерного натяжения кабеля и прокладывать его отдельно от силовых проводов, чтобы снизить возможные наводки.

После подключения следует включить питание эквалайзера и усилителя, установить на эквалайзере средние значения регуляторов и проверить наличие сигнала на усилителе с помощью индикаторов или прослушивания.

Если в усилителе есть переключатель уровня входного сигнала (например, LINE/MIC), он должен быть установлен на LINE, так как выход эквалайзера формирует линейный уровень.

Использование дополнительного переходника или адаптера возможно только при несовпадении разъемов, но желательно применять минимальное количество соединений для сохранения качества сигнала.

Настройка громкости и уровней сигнала на эквалайзере перед включением усилителя

Перед включением усилителя необходимо установить исходные уровни сигнала на эквалайзере Прибой Э024С, чтобы избежать перегрузки и искажений.

1. Убедитесь, что все регуляторы громкости на эквалайзере установлены в минимальное или среднее положение, обычно около 9–10 часов на циферблате.
2. Подключите источник сигнала к входу эквалайзера, но усилитель пока не включайте.
3. Проверьте уровень входного сигнала на эквалайзере с помощью встроенного индикатора или мультиметра, если он есть. Он должен находиться в пределах нормы, обычно не превышать 0,3–0,5 В на выходе экваляйзера.
4. Регулируйте гейн или уровень входа на эквалайзере так, чтобы сигнал не достигал пиков, предотвращая клиппинг.
5. Настройте основные частоты эквалайзера по вашему усмотрению, избегая резких подъёмов на максимуме, которые могут привести к перегрузке усилителя.
6. Установите выходной уровень экваляйзера в середину шкалы или чуть ниже максимума, чтобы сохранить запас по громкости для усилителя.

После этих шагов можно включать усилитель, постепенно поднимая его громкость и следя за отсутствием искажений.

Проверка работоспособности и устранение помех после подключения

После подключения эквалайзера Прибой Э024С к усилителю необходимо проверить наличие сигнала на выходе. Включите источник звука и усилитель, затем плавно увеличьте громкость на эквалайзере, контролируя уровень звука на колонках.

Если звук отсутствует, убедитесь в правильности подключения кабелей и исправности разъемов. Проверьте, что все устройства включены и питание стабильно.

Для выявления помех отключите эквалайзер и послушайте сигнал напрямую с источника на усилитель. Если шумы исчезают, причина в эквалайзере или кабелях между ним и усилителем.

Помехи чаще всего вызваны плохим заземлением, перекрестным наводкам или низким качеством соединительных кабелей. Используйте экранированные кабели с надежными разъемами, избегайте пересечений аудиокабелей с силовыми линиями.

Для устранения фонового шума настройте уровень входного сигнала на эквалайзере так, чтобы избежать перегрузки. При сильных искажениях уменьшите громкость на источнике или входе эквалайзера.

Если после всех мер помехи остаются, проверьте работоспособность блока питания эквалайзера. Неисправный или нестабильный источник питания может вносить дополнительные шумы.

Для дополнительной диагностики используйте мультиметр для проверки наличия помех в цепи питания и аудиосигнала. При необходимости подключите устройство к другому усилителю или источнику, чтобы локализовать проблему.

Рекомендации по безопасному включению оборудования после подключения

Перед подачей питания убедитесь, что все соединения выполнены надёжно и соответствуют маркировке входов и выходов. Особое внимание уделите заземлению усилителя и эквалайзера, чтобы избежать шумов и помех.

Выключите регуляторы громкости на эквалайзере и усилителе до минимального уровня. Это предотвратит резкие скачки звука при включении и защитит динамики от повреждений.

Подключите питание сначала к эквалайзеру Прибой Э024С. После полного включения и стабилизации работы переключитесь к включению усилителя. Такая последовательность снижает риск возникновения коротких импульсов напряжения.

При первом включении наблюдайте за индикаторами питания и возможными признаками перегрева или нестабильной работы. Если заметны посторонние шумы, отключите питание и проверьте качество соединений и кабелей.

Используйте сетевой фильтр или стабилизатор напряжения для питания оборудования. Это обеспечит защиту от перепадов и скачков напряжения, продлит срок службы техники.

Частые ошибки при подключении эквалайзера Прибой Э024С и их исправление

Подключение входа и выхода эквалайзера наоборот приводит к отсутствию звука. Входной разъем подключается к источнику сигнала, выходной – к усилителю. Для исправления нужно переподключить кабели согласно маркировке.

Использование неэкранированных или поврежденных кабелей вызывает помехи и шумы. Замена на качественные экранированные кабели с сопротивлением 75 Ом уменьшает шумы и улучшает качество звука.

Подача питания с нестабильным напряжением или превышающим 12 В повреждает схему. Рекомендуется использовать адаптер с выходным напряжением 12 В и током не менее 1 А с хорошей фильтрацией.

Отсутствие заземления корпуса или неправильное подключение провода заземления вызывает фоновые шумы. Следует проверить и обеспечить надежное заземление всех компонентов аудиосистемы.

Слишком высокий уровень входного сигнала приводит к искажениям и клиппингу. Перед включением эквалайзера уровень громкости источника нужно установить на минимальный, затем постепенно увеличивать, контролируя чистоту звука.

Нарушение стереоканалов при подключении вызывает неправильную панораму. Нужно внимательно проверять левый и правый каналы на входе и выходе и соблюдать соответствие разъемов.

Подключение эквалайзера к усилителю с высоким выходным уровнем без использования аттенюатора может повредить входной каскад. В этом случае стоит применить согласующий понижающий элемент.

Вопрос-ответ:

Какие кабели подходят для подключения эквалайзера Прибой Э024С к усилителю?

Для подключения эквалайзера Прибой Э024С к усилителю рекомендуют использовать экранированные аудиокабели с разъёмами типа «тюльпан» (RCA) или 6.3 мм джек, в зависимости от выходов и входов устройств. Важно, чтобы кабели были качественными и не имели повреждений, чтобы избежать шумов и потерь сигнала.

Как правильно подключить вход эквалайзера к источнику сигнала?

Вход эквалайзера подключают к выходу источника звука (например, плеера или микшера) с помощью соответствующего кабеля. Сначала отключите питание устройств, затем соедините выход источника с входом эквалайзера. Следите, чтобы кабели были вставлены плотно, без люфта, и используйте правильные разъёмы, чтобы не повредить оборудование.

Что делать, если после подключения эквалайзера Прибой Э024С появляются помехи или шумы?

В таком случае стоит проверить качество и целостность кабелей, правильность подключения, а также заземление оборудования. Часто помехи возникают из-за плохого контакта или соседства кабелей с силовыми проводами. Попробуйте поменять кабель или разместить его дальше от источников электромагнитных помех.

Как настроить уровни громкости на эквалайзере перед включением усилителя?

Перед включением усилителя рекомендуется установить минимальный уровень громкости на эквалайзере, чтобы избежать резких громких звуков. После запуска оборудования постепенно увеличивайте громкость, проверяя чистоту сигнала и отсутствие искажений. Это помогает защитить динамики и усилитель от перегрузок.

Можно ли подключать эквалайзер Прибой Э024С напрямую к колонкам?

Нет, эквалайзер подключают к усилителю, а уже от усилителя идут провода к колонкам. Эквалайзер сам по себе не усиливает сигнал до уровня, достаточного для колонок. Подключение напрямую может привести к слабому звуку или повреждению оборудования.

Как правильно подключить выход эквалайзера Прибой Э024С к усилителю, чтобы избежать искажений звука?

Для подключения выхода эквалайзера Прибой Э024С к усилителю следует использовать качественные кабели с надежными разъемами, чтобы исключить помехи и ухудшение сигнала. Сначала нужно выключить все устройства. Затем подключить выход эквалайзера к входу усилителя, обращая внимание на совпадение разъемов (обычно это RCA-штекеры). Важно, чтобы уровни громкости на эквалайзере и усилителе были установлены на минимальные значения перед включением. После включения оборудования можно постепенно увеличить уровень сигнала, контролируя звук, чтобы избежать перегрузок и искажений. Если возникают шумы или искажения, стоит проверить качество соединений и правильность подключения. Следует избегать соединения выхода эквалайзера напрямую с высокоомным нагрузками без усилителя, так как это может привести к проблемам с качеством звука.
