Качественное подключение сабвуфера напрямую влияет на точность воспроизведения низких частот и долговечность акустической системы. Для установки требуется определить оптимальное место размещения корпуса – чаще всего это багажник, где можно минимизировать вибрации кузова и обеспечить свободный поток звука. Перед началом работ важно проверить совместимость сабвуфера с головным устройством и усилителем по мощности и сопротивлению.
Подключение начинается с прокладки силового кабеля от аккумулятора, обязательно с установкой предохранителя на расстоянии не более 30 см от клеммы. Для снижения наводок и потерь рекомендуется использовать кабели сечением не менее 4 AWG при мощности свыше 500 Вт. Сигнальные провода (RCA) и акустические линии следует прокладывать отдельно от силовых, чтобы избежать помех. Массу усилителя необходимо подключать к зачищенной металлической части кузова с минимальной длиной провода.
При выборе схемы подключения – с внешним усилителем или через активный сабвуфер – важно учитывать импеданс динамика. Неправильная конфигурация может привести к перегреву усилителя или искажению звука. После монтажа нужно проверить полярность подключения и протестировать систему на низкой громкости, постепенно повышая уровень до рабочей нагрузки. Это позволит выявить возможные перегрузки и резонансы ещё до полноценной эксплуатации.
Выбор подходящего типа сабвуфера для автомобиля
Для компактных салонов оптимальны закрытые корпуса (sealed), обеспечивающие точный и быстрый бас при минимальных размерах. Они требуют усилителя с большей мощностью, но дают чистое звучание без избыточного гула.
Если приоритет – высокая громкость и глубокие низкие частоты, стоит рассмотреть фазоинверторные конструкции (ported). Они эффективнее в диапазоне 30–50 Гц и менее требовательны к усилителю, но занимают больше пространства.
Для универсального применения подойдут бандпас-сабвуферы (bandpass), которые сочетают мощность фазоинвертора и четкость закрытого корпуса, но требуют точного расчёта объёма и порта.
В условиях ограниченного багажника можно использовать активные сабвуферы с встроенным усилителем. Они упрощают монтаж, но имеют меньший запас по громкости по сравнению с пассивными моделями.
При выборе обращайте внимание на чувствительность (не ниже 88 дБ) и номинальную мощность RMS, соответствующую возможностям усилителя. Несоответствие параметров приведёт к искажению звука или повреждению динамика.
Определение оптимального места установки в салоне или багажнике
Перед выбором точки установки учитывают тип кузова, конфигурацию салона и объём багажника. В седанах сабвуфер размещают в багажнике с направлением динамика к спинке заднего сиденья, что улучшает передачу низких частот в салон. Для универсалов и хэтчбеков эффективнее ориентация динамика назад, к двери багажника, чтобы использовать отражение звука от панели.
Корпус не должен блокировать вентиляционные отверстия, механизмы складывания сидений и доступ к запасному колесу. Расстояние от задней панели до диффузора – не менее 10 см для исключения искажений при сильных ходах. В салоне компактных авто сабвуфер располагают под сиденьем или в нише, обеспечив жёсткое крепление к кузову для исключения вибраций.
При выборе места избегают зон с повышенной влажностью и прямого воздействия солнечного света. Кабель питания прокладывают отдельно от сигнальных проводов, минимизируя их длину и количество перегибов, что особенно важно при размещении в передней части салона.

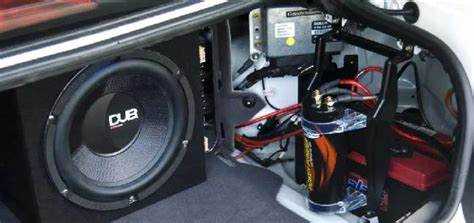

Подготовка проводки и выбор сечения кабелей
Перед установкой сабвуфера необходимо обеспечить кабели с минимальными потерями тока и устойчивостью к перегреву. Ошибки на этом этапе могут привести к падению мощности или повреждению оборудования.
- Для питания усилителя, работающего с сабвуфером до 300 Вт RMS, достаточно медного кабеля сечением 4 мм². При мощности 300–600 Вт RMS – 6 мм², свыше 600 Вт RMS – от 10 мм² и более.
- Использовать алюминиевые жилы нежелательно: при одинаковом сечении они пропускают меньше тока и сильнее нагреваются.
- Длина силового кабеля от аккумулятора до усилителя должна быть минимально возможной, без излишних запасов.
- Обязателен монтаж предохранителя на силовой линии на расстоянии не более 30 см от клеммы аккумулятора. Номинал предохранителя выбирается в соответствии с рекомендациями усилителя.
- Массовый провод крепится на металлическую часть кузова, контактное место зачищается до голого металла и обрабатывается антикоррозийным средством.
Для сигнальных кабелей (RCA) предпочтительна экранированная витая пара с плотной оплёткой – это минимизирует наводки от силовой проводки. RCA следует прокладывать отдельно от силовых кабелей, по другой стороне салона.
- Разметить траекторию прокладки кабелей, избегая острых кромок и зон с возможным механическим повреждением.
- Применять защитные гофры или термоусадку на проходах через перегородки.
- Фиксировать кабели хомутами, чтобы исключить вибрационные повреждения.
Подключение сабвуфера к усилителю и источнику сигнала
Клеммы сабвуфера соединяются с выходами усилителя проводом сечением не менее 4 мм² для минимизации потерь мощности. При подключении однокатушечного динамика соблюдается полярность: «+» усилителя к «+» сабвуфера, «–» к «–». Для двухкатушечного варианта катушки могут быть соединены последовательно или параллельно в зависимости от требуемого сопротивления нагрузки и характеристик усилителя.
Сигнал на усилитель подается через линейные выходы (RCA) головного устройства, используя экранированный кабель с качественными разъёмами. При отсутствии линейного выхода применяют высокоуровневый вход усилителя или конвертер уровня сигнала. Важно исключить совместную прокладку силовых и сигнальных проводов во избежание наводок.
Питание усилителя подводится напрямую от аккумулятора через предохранитель, установленный на расстоянии не более 30 см от клеммы АКБ. Массу подключают к кузову автомобиля в точке с зачищенным до металла контактом, используя кабель того же сечения, что и силовой.
Настройка кроссовера и уровней громкости
Установите срез низких частот на усилителе или головном устройстве в диапазоне 70–90 Гц. Более низкий порог (50–60 Гц) подходит для сабвуферов с большим диаметром диффузора, более высокий – для компактных моделей в ограниченном объёме корпуса.
Выберите тип фильтра LPF (Low Pass Filter) с крутизной спада 12–24 дБ/окт, чтобы исключить проникновение средних частот и избежать гудения. Если усилитель поддерживает регулировку фазы, подберите значение 0° или 180° на слух, добиваясь наибольшей плотности баса без провалов.
Регулятор уровня входного сигнала (Gain) на усилителе выставляйте при средней громкости головного устройства, увеличивая его до появления искажений, затем немного снижайте. Не используйте Gain как «добавку громкости» – это инструмент согласования чувствительности.
Для точной подстройки прослушайте треки с чётким басом и контролем динамики, корректируя частоту среза и уровень так, чтобы сабвуфер дополнял акустическую систему, а не перекрывал её.
Проверка работы и устранение возможных шумов
После подключения подайте питание и включите источник сигнала на средней громкости. Убедитесь, что сабвуфер реагирует на изменения уровня баса без задержек и искажений. При резком повышении громкости не должно появляться хрипов или вибраций корпуса.
Для выявления паразитных шумов воспроизведите тестовый трек с чистым низкочастотным сигналом (например, 40–60 Гц). Если слышен фоновый гул при отсутствии воспроизведения, проверьте качество заземления – соединение должно быть выполнено на очищенный от краски участок кузова и закреплено болтом.
Посторонние щелчки при включении могут указывать на неправильное подключение REM-провода. Проверьте, чтобы он был соединён с управляющим выходом магнитолы, а не с постоянным плюсом.
Шипение и треск в такт оборотам двигателя – признак наводок от генератора. Установите фильтр по питанию или примените экранированный межблочный кабель с раздельной прокладкой от силовых проводов.
Если при нажатии на корпус сабвуфера шум изменяется, проверьте крепёж динамика и корпуса – ослабленные элементы подтяните, а стыки дополнительно уплотните вибропоглотителем.
Вопрос-ответ:
Можно ли подключить автомобильный сабвуфер напрямую к штатной магнитоле без внешнего усилителя?
Если у вашей магнитолы нет встроенного усилителя достаточной мощности или линейного выхода на сабвуфер, то подключение напрямую даст очень слабый эффект. Сабвуферу для работы нужны значительные токи, которые штатная головная система обычно не способна обеспечить. Поэтому в большинстве случаев используют внешний усилитель, подключаемый к аккумулятору через предохранитель, а сигнал подают либо с линейного выхода, либо через преобразователь уровня.
Как правильно выбрать сечение кабеля для питания усилителя сабвуфера?
Сечение кабеля зависит от мощности усилителя и длины проводки. Для усилителей мощностью до 300–400 Вт RMS и длины кабеля до 4 метров обычно используют медный провод сечением 4 мм². Если усилитель мощнее 600–800 Вт, рекомендуется 8–10 мм², а для киловаттных систем — не менее 20 мм². Медный провод предпочтительнее алюминиевого, так как он меньше греется и даёт меньшие потери напряжения.
Обязательно ли тянуть «массу» усилителя до аккумулятора, или можно подключить её к кузову?
Подключать «массу» к кузову — стандартная практика, при условии что место контакта тщательно зачищено до металла и надёжно закреплено. Важно, чтобы длина этого провода была минимальной, а сечение соответствовало питающему кабелю «плюса». Если контакт будет плохим, появятся шумы, падение мощности или самопроизвольные отключения усилителя.
Можно ли подключить активный сабвуфер самостоятельно без вмешательства в проводку автомобиля?
Да, если использовать активный сабвуфер с входами высокого уровня, можно подключиться к проводам, идущим на задние динамики, не трогая штатную проводку в глубине панели. Питание при этом берут от аккумулятора через предохранитель, а провод протягивают под обшивкой. Главное — аккуратно снять часть изоляции на акустических проводах, подключить сигнальные кабели и всё надёжно заизолировать.
