Замена процессора в мобильном телефоне – это сложная задача, требующая специализированного оборудования, точности и понимания схемотехники устройства. Процессор (SoC) припаян к материнской плате с использованием технологии BGA (ball grid array), что исключает возможность его замены без профессиональной инфракрасной паяльной станции и навыков работы с микропайкой.
Перед началом любых работ необходимо определить точную модель телефона и ревизию платы, так как производитель может использовать разные процессоры даже в рамках одной модели. Также требуется наличие совместимого процессора-донора – идентичного по маркировке и поддерживаемого прошивкой устройства. Попытка установить несовместимый чип приведёт к полной неработоспособности системы.
Особое внимание следует уделить подготовке оборудования: инфракрасная паяльная станция с нижним подогревом, термопрофиль, безсвинцовый припой (если это необходимо), флюс с низкой остаточностью, пинцеты, термопары и микроскоп с увеличением от 40×. Без этого инструментария процедура невозможна или сопряжена с высоким риском повреждения платы.
После физической замены требуется прошивка NAND-памяти, если она завязана на старый процессор. Во многих моделях содержимое eMMC или UFS-накопителя привязано к идентификатору CPU (например, через Trusted Zone или Secure Boot), что требует перекатки оригинального дампа или его модификации с учётом нового чипа. Это задача для специалистов, владеющих навыками работы с программаторами, JTAG и коробками типа Medusa или UFI.
Определение совместимости нового процессора с материнской платой
Перед заменой процессора в мобильном устройстве необходимо точно определить модель материнской платы. Производители смартфонов часто используют кастомные решения с уникальной разводкой, запаянным CPU и ограниченной поддержкой других чипов. Узнать модель платы можно по маркировке на её поверхности после разборки телефона или через сервисные утилиты, такие как AIDA64.
Чипсет и сокет – ключевые параметры. В мобильных устройствах вместо классических сокетов применяются BGA-корпусы, где процессор распаивается на плату. Это исключает возможность простой замены без профессиональной пайки. Совместимость ограничена только теми моделями SoC, которые изначально поддерживаются конкретной платой и её прошивкой.
В прошивке устройства (bootloader, ядро, драйверы) жёстко прописана поддержка определённого набора процессоров. Заменить CPU на другой без изменения низкоуровневого программного обеспечения невозможно. Даже если распайка выполнена корректно, устройство не загрузится без адаптированной прошивки.
Для уточнения совместимых чипов следует обратиться к инженерной документации на материнскую плату (если доступна) или изучить аналогичные модели смартфонов с тем же шасси. Например, если одна и та же плата применялась в устройствах с разными версиями SoC, это может свидетельствовать о потенциальной совместимости при условии наличия подходящей прошивки.
Энергопитание и разводка линий также критичны. Процессоры требуют точных напряжений и соответствующей топологии линий связи (RAM, eMMC, дисплей, RF и пр.). Неправильное питание или несовпадение пинов может привести к необратимому выходу из строя как нового CPU, так и самой платы.
Перед заменой обязательно требуется анализ схемы питания, проверка всех сигнальных линий на совместимость и изучение ресурсов по конкретной модели платы (форумы, китайские инженерные сборки, опыт восстановления после «реболлинга»).
Необходимые инструменты и оборудование для замены процессора
Замена процессора в мобильном телефоне требует точного и специализированного оборудования. Использование неподходящих инструментов увеличивает риск повреждения платы или новых компонентов. Ниже приведён перечень необходимого для безопасного и эффективного выполнения работы.
- Инфракрасная паяльная станция – используется для снятия и посадки BGA-процессоров. Обеспечивает контролируемый нагрев платы снизу и сверху.
- Фен для пайки с цифровой регулировкой температуры – необходим для локального нагрева при демонтаже чипа и снятии защитных экранов.
- Паяльник с тонким жалом – применяется для работы с мелкими контактами и шлейфами. Температура должна регулироваться с точностью до 1–2°C.
- Пинцеты антистатические (ESD) – используются для точного позиционирования компонентов без риска повреждения статикой.
- Ультразвуковая ванна – позволяет очистить материнскую плату от остатков флюса и загрязнений после пайки.
- Термопаста и трафареты для процессора – обеспечивают правильную посадку и равномерное распределение припоя на контактных площадках BGA-чипа.
- Флюсы (гель и жидкий) – применяются для обеспечения качественного растекания припоя и предотвращения окисления контактов.
- Микроскоп с увеличением от 20x до 100x – обязателен для проверки качества пайки, обнаружения микротрещин и правильной ориентации чипа.
- Многофункциональный тестер или программатор – позволяет проверить плату и новый процессор до окончательной сборки.
- Антистатический коврик и браслет – обязательны для защиты компонентов от электростатических разрядов во время пайки.
При отсутствии хотя бы части этого оборудования выполнять замену процессора крайне не рекомендуется: вероятность повреждения платы или её элементов значительно возрастает.
Как разобрать корпус телефона без повреждений
Перед началом разборки убедитесь, что устройство полностью выключено и SIM-карта извлечена. Для некоторых моделей также требуется предварительно удалить карту памяти.
Нагрев корпуса – важный этап. Используйте термоподушку или фен с температурой не выше 100 °C. Равномерно прогрейте заднюю крышку в течение 2–3 минут, чтобы ослабить клеевой слой. Перегрев может повредить аккумулятор и матрицу экрана.
Для отсоединения задней панели используйте тонкий медиатор или пластиковую лопатку. Не вставляйте инструмент слишком глубоко – не более 2–3 мм – чтобы не повредить шлейфы и внутренние компоненты. Начинайте с угла, аккуратно продвигаясь по периметру корпуса. Металлические инструменты применять нежелательно – они оставляют следы и могут замкнуть цепи.
Если корпус держится на защелках, легкое покачивание инструмента помогает их ослабить. Не применяйте силу – при сопротивлении вернитесь и проверьте область на наличие скрытых винтов.
Откручивание винтов выполняется только подходящей отверткой, чаще всего формата PH000 или Torx T2. Не допускайте срыва шлица – это затруднит повторную сборку. Сложите винты по типу и длине, чтобы не перепутать при сборке.
В моделях с металлической рамой часто требуется снять внутреннюю пластиковую или металлическую крышку. Для этого аккуратно подденьте её в зонах с заводскими вырезами. Будьте внимательны к местам расположения шлейфов: порванный кабель потребует дополнительного ремонта.
После снятия крышки отключите аккумуляторный разъём перед дальнейшими действиями. Это исключит риск короткого замыкания при работе с процессором или другими компонентами.
Извлечение системной платы и подготовка к демонтажу процессора
Перед извлечением системной платы необходимо отключить все гибкие шлейфы, коннекторы и элементы крепления. Аккуратно отсоедините аккумуляторный модуль, дисплейный шлейф, шлейфы кнопок питания и громкости, а также камеру, если она мешает доступу к плате. Используйте пластиковую лопатку или пинцет с антистатическим покрытием, чтобы исключить повреждение дорожек и разъёмов.
Далее выкрутите все винты, фиксирующие плату. Чаще всего это винты Torx или крестовые – подберите отвертку точно по размеру. После удаления крепежа осторожно подденьте системную плату и извлеките её, избегая излишнего давления, особенно в зонах тонких контактных площадок.
Для подготовки к демонтажу процессора системную плату необходимо зафиксировать на термостойкой поверхности. Очистите область вокруг чипа от остатков термопасты, флюса и пыли при помощи изопропилового спирта и безворсовой салфетки. Убедитесь, что рядом отсутствуют пластиковые детали – последующий нагрев может их повредить.
Установите термопару вблизи процессора для контроля температуры при демонтаже. Подключите фен инфракрасной или горячевоздушной станции, выбрав сопло соответствующего диаметра. Предварительно установите целевую температуру (обычно в пределах 280–320 °C для отпаивания BGA-чипов), но не включайте нагрев до завершения всех подготовительных этапов.
На финальном этапе подготовки нанесите на область процессора флюс с низкой температурой активации (например, AMTECH RMA-223), чтобы обеспечить равномерное распределение тепла и облегчить снятие чипа. Убедитесь, что вся периферия вокруг процессора защищена термостойкой лентой (каптоновым скотчем) для предотвращения перегрева соседних компонентов.
Удаление старого процессора с использованием термовоздушной станции
Перед началом необходимо закрепить материнскую плату на термостойкой подставке, чтобы исключить её смещение при нагреве. Все чувствительные элементы вокруг процессора следует защитить алюминиевой термостойкой лентой. Это предотвратит их деформацию или отпаивание в процессе демонтажа.
Температуру на термовоздушной станции устанавливают в диапазоне от 300 до 350 °C, в зависимости от типа припоя и чувствительности компонентов. Воздушный поток настраивается на среднюю мощность – избыточное давление может сдвинуть мелкие элементы.
Нагрев выполняется круговыми движениями по периметру процессора на расстоянии 2–3 см, без фокусировки на одном участке. Через 40–60 секунд чип начинает плавно отделяться от платы. Для его снятия используется вакуумный пинцет или пинцет с антипригарным покрытием.
После удаления процессора важно сразу очистить площадку от остатков припоя с помощью оплетки для демонтажа и флюса с нейтральным pH. Завершив очистку, необходимо промыть участок изопропиловым спиртом, исключая остатки флюса, которые могут повлиять на повторную пайку.
Подготовка посадочного места на плате перед установкой нового чипа
Перед установкой нового процессора необходимо тщательно подготовить посадочное место на материнской плате. Это важный шаг, чтобы обеспечить правильное и надежное соединение между чипом и платой.
Первым шагом является осмотр посадочного места на наличие загрязнений и повреждений. Используйте кисточку с мягкими щетинами или сжатый воздух для удаления пыли и мусора, чтобы не повредить тонкие контакты. В случае необходимости применяйте изопропиловый спирт для очищения места установки, избегая использования агрессивных химикатов, которые могут повредить компоненты платы.
Если на плате остались остатки старой припоя, их нужно удалить. Для этого можно использовать паяльную станцию с режимом прогрева или специализированный флюс для очистки контактов. Нагрейте посадочное место, аккуратно удаляя остатки припоя с помощью паяльника с тонким жалом. Не перегревайте плату, чтобы избежать повреждения слоев платы.
Важно удостовериться, что посадочное место на плате не деформировано. Проверьте, чтобы все контакты на плате были ровными и не имели механических повреждений. В случае обнаружения дефектов, используйте паяльник для восстановления целостности соединений или подложки, но этот процесс требует осторожности и навыков пайки.
После очистки и подготовки посадочного места, перед установкой нового процессора проверьте его на соответствие размерам и типу разъема. Убедитесь, что процессор можно установить без усилий и он правильно ложится на контакты платы.
Подготовка посадочного места требует внимательности, так как любые ошибки могут привести к неработоспособности устройства или повреждению компонентов. Правильная подготовка гарантирует надежное соединение и долгосрочную работу устройства с новым процессором.

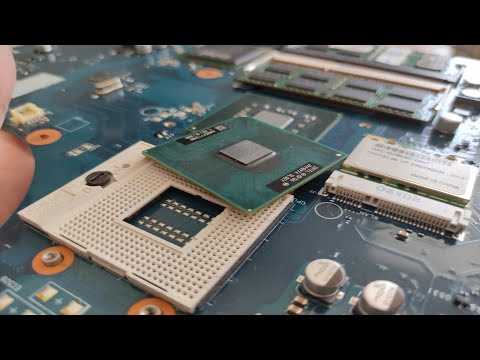

Монтаж нового процессора и проверка пайки
Перед монтажом нового процессора убедитесь, что место его установки на плате очищено от остатков припоя и загрязнений. Для этого используйте антистатическую кисть и специализированные чистящие растворы, чтобы предотвратить короткие замыкания или повреждения платы.
Процесс установки нового чипа требует точности. Разместите процессор в соответствующем гнезде, точно совпадающем с его контактами. Важно соблюдать правильную ориентацию, так как неправильная установка может привести к неработоспособности устройства или повреждению процессора.
Для пайки процессора используйте паяльную станцию с контролируемой температурой. Обычно для пайки процессоров применяется температура 350°C, однако стоит учитывать характеристики используемого припоя. Рекомендуется использовать флюс с хорошими очищающими свойствами, чтобы избежать появления микротрещин в местах соединений.
При паянии важно следить за качеством каждой точки пайки. Точки должны быть гладкими, без излишков припоя. Проверьте их визуально и с помощью увеличительного стекла или микроскопа, чтобы убедиться в отсутствии дефектов, таких как холодные или неравномерные пайки.
После того как процессор установлен и припаян, приступите к проверке пайки. Для этого выполните следующие шаги:
- Осмотрите каждую паянную точку на наличие трещин или пустот.
- Используйте мультиметр для проверки на наличие коротких замыканий между контактами.
- Если возможно, выполните термовоздушную проверку, чтобы убедиться в равномерности распределения припоя.
После завершения проверки пайки, подключите плату к тестовому оборудованию и проведите функциональные тесты для подтверждения работоспособности нового процессора.
Сборка телефона и проверка его работоспособности после замены
После установки нового процессора в мобильный телефон важно правильно собрать устройство, чтобы избежать повреждений внутренних компонентов. Начните с аккуратного монтажа системной платы обратно в корпус. Убедитесь, что все шлейфы, разъемы и крепления надежно зафиксированы, а компоненты правильно расположены на своих местах.
После того как корпус будет собран, подключите аккумулятор и проверьте телефон на наличие видимых повреждений или нарушений соединений. Включите устройство и обратите внимание на экран, звуки, вибрацию, а также работу кнопок. Все элементы должны функционировать без сбоев.
Необходимо проверить работу нового процессора с помощью различных тестов. Запустите несколько приложений, включая те, которые требуют высокой производительности, чтобы проверить, не перегревается ли устройство. Мониторьте температуру процессора с помощью специализированных приложений. Если температура в норме, это означает, что теплоотведение работает правильно.
Также проверьте работу сети, камер и сенсоров. Выполните несколько звонков, протестируйте Wi-Fi, Bluetooth и GPS. Если устройства работают корректно, а телефон не испытывает замедлений или перегрева, это указывает на успешную замену процессора и правильную сборку устройства.
Если после сборки телефон не включается или проявляются другие проблемы, необходимо повторно проверить подключения, а также убедиться в правильности монтажа и пайки.
Вопрос-ответ:
Как правильно выбрать процессор для замены в мобильном телефоне?
При выборе нового процессора для замены в мобильном телефоне необходимо учитывать несколько факторов. Во-первых, нужно убедиться, что процессор совместим с материнской платой устройства. Обычно производители предоставляют информацию о совместимости в технических характеристиках телефона. Во-вторых, важно учитывать тип устройства (смартфон или планшет), модель и версию системы, чтобы процессор соответствовал потребностям устройства. Также стоит обратить внимание на производительность нового чипа и его энергоэффективность, чтобы не снизить общую производительность телефона и не ускорить разряд аккумулятора.
Что нужно для безопасного снятия старого процессора с платы?
Для безопасного снятия старого процессора с платы важно использовать специализированное оборудование. Первым шагом является подготовка рабочего места и инструмента. Вам понадобится термовоздушная станция, паяльник и антистатический браслет. Термовоздушной станцией нужно аккуратно нагреть процессор до нужной температуры, чтобы припой расплавился. Это помогает легко извлечь чип без повреждения платы. Следите, чтобы не перегреть компоненты, так как это может повредить материнскую плату или другие элементы устройства. Процесс снятия следует проводить в антистатической среде, чтобы избежать повреждения устройства статическим электричеством.
Какие меры предосторожности нужно соблюдать при установке нового процессора?
При установке нового процессора важно соблюдать несколько мер предосторожности. Во-первых, нужно убедиться, что рабочее место чистое и без пыли. Все инструменты должны быть исправными, а также рекомендуется использовать антистатический браслет, чтобы избежать повреждения процессора или других компонентов телефона от статического электричества. Во-вторых, процессор должен быть аккуратно размещен в сокете, без излишнего давления. Нельзя прилагать усилия, чтобы не повредить контакты. После установки стоит проверить, что процессор правильно зафиксирован и нет зазоров между ним и материнской платой.
Как проверить, что процессор установлен правильно и работает?
После установки нового процессора в телефон важно провести несколько проверок. Первым шагом является визуальная проверка, чтобы убедиться, что процессор правильно установлен и закреплен в сокете. Затем нужно подключить устройство и включить его. Если процессор установлен правильно, телефон должен загрузиться без ошибок. Можно также проверить температуру процессора с помощью специализированных приложений. Если температура нормальная и нет перегрева, процессор работает корректно. В случае нестабильной работы или синих экранов следует проверить правильность установки и, возможно, выполнить повторную пайку.
Как избежать повреждения других компонентов при замене процессора?
Чтобы избежать повреждения других компонентов при замене процессора, нужно работать очень аккуратно и использовать подходящие инструменты. Важно следить за тем, чтобы при снятии старого чипа термовоздушная станция не повредила другие чувствительные элементы, такие как конденсаторы или чипы памяти, которые расположены рядом. Также стоит избегать перегрева платы и использовать паяльную станцию с контролем температуры. Важно не прикладывать чрезмерное давление при установке процессора, чтобы не повредить контакты на сокете. После сборки устройства можно провести тесты, чтобы убедиться в корректной работе всех компонентов телефона.
