Как поставить кондиционер в машину

Большинство автомобилей, выпущенных до начала 2000-х годов, не оснащались кондиционерами даже в базовой комплектации. При этом температура в салоне летом может достигать 60 °C, что делает поездки не только некомфортными, но и потенциально опасными. Установка кондиционера вручную – трудоёмкая, но выполнимая задача при наличии базового набора инструментов и понимания принципа работы климатической системы.

Подбор компонентов начинается с оценки совместимости компрессора с двигателем. Например, на карбюраторные двигатели ВАЗ-2107 чаще всего устанавливают компрессоры марки Sanden, которые требуют изготовления индивидуального крепежа. Конденсатор подбирается по размерам радиатора, а испаритель – по внутреннему пространству торпедо. Важно, чтобы все элементы системы работали с одним типом хладагента, чаще всего это R134a.

Перед началом установки необходимо продумать схему размещения элементов: компрессор крепится к двигателю с учётом натяжения ремня, конденсатор – перед радиатором охлаждения, а испаритель монтируется под панелью приборов. Магистрали высокого и низкого давления должны иметь минимальное количество изгибов, а соединения – быть герметичными. При обжимке шлангов лучше использовать пресс с контролем усилия, чтобы избежать утечек в системе.

После сборки система промывается, вакуумируется и заправляется хладагентом строго по нормам, указанным в спецификации к выбранному испарителю. Проверка работоспособности проводится на холостом ходу: включение компрессора должно сопровождаться падением давления в магистрали низкого давления и появлением холодного воздуха из воздуховодов. При корректной установке температура на выходе из испарителя должна быть в пределах +4 °C…+8 °C.

Как выбрать подходящий кондиционер для конкретной модели автомобиля

Перед покупкой кондиционера необходимо учитывать тип двигателя, объем подкапотного пространства, компоновку салона и штатную электропроводку. Кондиционеры делятся на штатные (оригинальные) и универсальные. Штатные модели разработаны под конкретную марку и модель автомобиля, но их трудно найти и они часто стоят дороже. Универсальные решения подходят для установки в любой авто, но требуют доработки креплений, воздуховодов и электроподключений.

Компрессор должен соответствовать по типу привода (ременной или электрический), количеству цилиндров и производительности. Например, для автомобилей с двигателем менее 1.6 л нежелательно использовать компрессоры с большой нагрузкой, так как это снижает динамику и увеличивает расход топлива.

Испаритель выбирается исходя из объема салона. Для компактных автомобилей подходят малогабаритные блоки, рассчитанные на 2–3 кВт охлаждающей мощности. Для минивэнов или внедорожников требуется установка более мощных испарителей – от 4 кВт и выше.

Конденсатор должен по габаритам помещаться перед радиатором охлаждения двигателя. Важно заранее измерить доступное пространство и учесть необходимость установки дополнительных вентиляторов для принудительного обдува, особенно при ограниченной вентиляции моторного отсека.

Совместимость с системой электропитания – обязательное условие. Большинство универсальных кондиционеров рассчитано на бортовую сеть 12 В, но потребляемый ток может достигать 25–30 А. При установке в старые автомобили стоит проверить состояние генератора и аккумулятора. В некоторых случаях может понадобиться установка более мощного генератора.

Уточнение по креплениям и трубкам: универсальные комплекты редко поставляются с готовыми кронштейнами и шлангами нужной длины. Потребуется изготовление или подбор под конкретный кузов. Это особенно важно при ограниченном пространстве или нестандартной архитектуре моторного отсека.

Перед покупкой стоит изучить опыт владельцев той же модели автомобиля, устанавливавших кондиционер. Практические отзывы помогают понять, какие конкретные компоненты подходят без доработок, а какие потребуют переделки. Лучше выбирать оборудование, уже проверенное на аналогичных автомобилях, с подробной инструкцией по установке.

Какие инструменты и материалы потребуются для установки

Для установки кондиционера в автомобиль понадобятся специализированные инструменты и расходные материалы. Без них корректный монтаж и запуск системы невозможен.

Инструменты:

– Набор ключей и головок (включая трещотку и удлинители) для демонтажа элементов моторного отсека и крепежа кондиционера.

– Трубогиб и развальцовщик для медных или алюминиевых труб, если требуется подгонка магистралей по месту.

– Пресс-клещи для обжимки фитингов шлангов высокого и низкого давления.

– Вакуумный насос для удаления воздуха и влаги из системы перед заправкой.

– Механический или электронный манометрический коллектор для контроля давления на этапе вакуумирования и заправки хладагентом.

– Набор отверток, бокорезов, изолента, термоусадка – для подключения электрики и закрепления проводки.

– Мультиметр для проверки напряжения и целостности цепей питания компрессора и вентилятора испарителя.

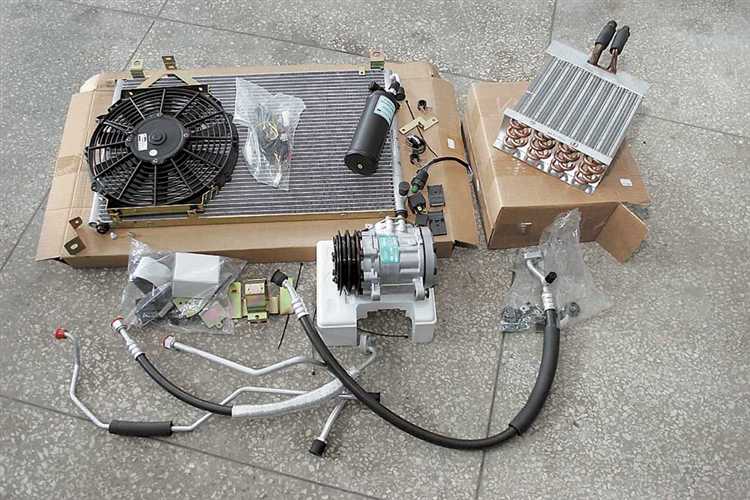

Материалы и комплектующие:

– Кондиционер в сборе (компрессор, радиатор, испаритель, ресивер-осушитель, терморегулирующий вентиль или расширительный клапан, трубки и шланги).

– Хладагент (R134a или R1234yf в зависимости от автомобиля и установленного оборудования).

– Компрессорное масло, совместимое с типом хладагента и компрессора.

– Кронштейны, крепеж и переходники для установки компонентов в моторном отсеке и под панелью приборов.

– Резиновые уплотнители, медные шайбы, герметик для резьбовых соединений, если предусмотрено производителем.

– Электрические реле, предохранители, разъемы и провода для подключения питания и управления системой.

Перед началом работ рекомендуется свериться с технической документацией автомобиля и схемами электропроводки, чтобы избежать ошибок при подключении и монтаже.

Особенности монтажа компрессора кондиционера

Перед установкой необходимо убедиться, что компрессор совместим с двигателем по типу креплений и расположению шкива. При несовпадении потребуется изготовление переходной пластины или доработка штатного кронштейна.

Компрессор крепится к блоку двигателя болтами высокой прочности (не ниже класса 8.8). Резьбовые соединения затягиваются динамометрическим ключом согласно моментам, указанным в техдокументации к агрегату. Нельзя допускать перекосов или натяжения корпуса.

Важно правильно выровнять шкив компрессора по одной линии с остальными элементами привода. Смещение более чем на 1,5 мм приводит к преждевременному износу ремня и подшипников. Для контроля используется линейка или лазерный указатель.

Подключение магистралей выполняется после установки компрессора. Патрубки подводятся без натяга, избегая изгибов с малым радиусом. Используются уплотнительные кольца, совместимые с хладагентом R134a или R1234yf, в зависимости от системы.

Перед первым запуском в компрессор заливается необходимый объем масла, соответствующего типу установленного устройства (обычно PAG-46 или PAG-100). Объём определяется на основе техпаспорта и учёта количества масла в других компонентах системы.

После установки необходимо вручную несколько раз провернуть компрессор, чтобы убедиться в свободном вращении. Также проверяется натяжение приводного ремня – оно должно соответствовать спецификации, чтобы избежать проскальзывания и перегрузки шкива.

Как правильно установить конденсатор и вентилятор охлаждения

Конденсатор следует размещать перед радиатором охлаждения двигателя, чтобы обеспечить максимальный обдув встречным потоком воздуха. Для крепления используйте штатные отверстия или надёжные кронштейны из нержавеющей стали или алюминия. Недопустимо, чтобы конденсатор касался других деталей – оставляйте зазор минимум 5 мм.

При выборе места учитывайте возможность подключения магистралей высокого и низкого давления. Трубки не должны перегибаться или соприкасаться с горячими элементами, особенно с выпускным коллектором. Рекомендуется использовать термостойкие оплетки и хомуты.

Вентилятор охлаждения устанавливается с той стороны конденсатора, где он будет наиболее эффективно обеспечивать поток воздуха. Если позволяет конструкция автомобиля, лучше использовать вытяжной вентилятор, установленный за конденсатором. При невозможности – нагнетательный, установленный спереди. Мощность вентилятора подбирается по производительности не менее 1000 м³/ч.

Питание вентилятора подключается через реле и предохранитель на 20–30 А. Желательно использовать термодатчик, который включает вентилятор при температуре конденсатора 60–70 °C. Монтаж проводки выполняется с использованием герметичных разъёмов, особенно в моторном отсеке.

После установки обязательно проверьте работу вентилятора при включении кондиционера. При недостаточной эффективности охлаждения возможно потребуется установка второго вентилятора или увеличение мощности текущего.

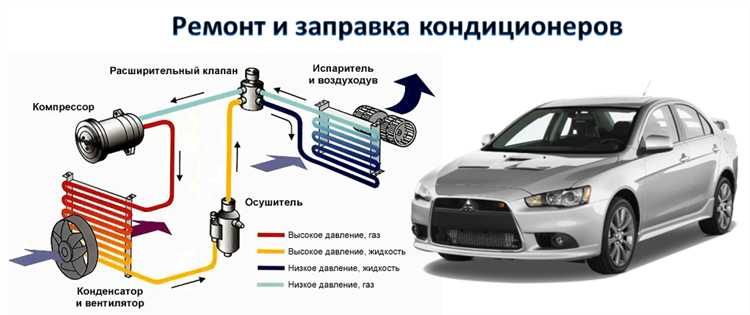

Прокладка магистралей хладагента и соединение компонентов

Для надёжной работы системы кондиционирования необходимо точно и герметично соединить все элементы трубопроводов. Ошибки на этом этапе приводят к утечкам хладагента и падению давления в контуре.

Перед началом монтажа необходимо определить маршрут магистралей, избегая острых изгибов и участков с высоким тепловым воздействием (вблизи выпускного коллектора и других горячих зон). Все элементы должны быть закреплены на виброустойчивых держателях с резиновыми прокладками.

• Трубки высокого давления (алюминиевые или армированные) прокладываются от компрессора к конденсору и далее к ресиверу-осушителю.
• Трубки низкого давления (чаще всего резиновые) идут от испарителя к компрессору. Они должны быть короче и шире по диаметру.
• Все места изгибов фиксируются пластиковыми или металлическими скобами на расстоянии не более 40 см друг от друга.

Для соединения трубопроводов используются резьбовые фитинги с уплотнительными кольцами из HNBR. Перед затяжкой рекомендуется нанести небольшое количество хладагентоустойчивого масла на уплотнение. Ключи применять только динамометрические – перетяжка приводит к повреждению алюминиевых труб.

1. Соединить выход компрессора с входом конденсора.
2. От выхода конденсора соединить трубку с входом ресивера-осушителя.
3. Из ресивера трубка подаётся к расширительному клапану или терморегулирующему вентилю (ТРВ), который монтируется у входа в испаритель.
4. После испарителя установить трубку низкого давления, идущую на вход компрессора.

После завершения монтажа необходимо провести вакуумирование и опрессовку системы для проверки герметичности перед заправкой хладагентом.

Установка испарителя и блока управления в салоне

Испаритель устанавливается внутри салона, обычно под приборной панелью или в специально отведённом корпусе отопителя. Для монтажа необходимо демонтировать облицовку панели и обеспечить удобный доступ к месту установки. Перед креплением проверьте состояние уплотнителей и патрубков – они должны быть целыми и без повреждений.

Используйте штатные крепления или изготовьте надёжный каркас, который предотвратит вибрации и обеспечит плотный контакт испарителя с воздуховодами. Все соединения должны быть герметичными, чтобы исключить попадание пыли и влаги.

Подключите магистрали хладагента к испарителю с помощью гаечных ключей, контролируя отсутствие перекручивания и излишнего натяга на шланги. Для надёжности применяйте медные прокладки и уплотнительные кольца, соответствующие диаметру трубок.

Блок управления кондиционером обычно размещается в центральной части приборной панели или под ней, в пределах досягаемости водителя. Для установки подготовьте крепёжные элементы и проверьте длину проводов управления и питания, чтобы не возникало натяжения или помех.

Подключите электрические разъёмы согласно схеме, обеспечивая надёжную фиксацию и защиту контактов от влаги и пыли. Рекомендуется использовать дополнительные изоляционные гильзы или термоусадочные трубки для защиты проводки.

После монтажа испарителя и блока управления проведите тестирование системы на герметичность и корректную работу элементов управления. Проверяйте температуру воздуха на выходе из воздуховодов и реагирование кнопок или регуляторов блока управления.

Подключение электрики и проверка герметичности системы

Перед подключением электрики отключите аккумулятор для безопасности. Основные элементы, требующие подключения: компрессор, вентилятор радиатора, датчики давления и блок управления.

1. Подключите провод питания компрессора к соответствующему разъему или напрямую к электросистеме через предохранитель с номиналом, указанным в документации компрессора.
2. Проверьте целостность и надежность соединений разъемов вентилятора охлаждения. Часто вентилятор имеет отдельный провод управления, который подключается к блоку управления или реле.
3. Датчики давления устанавливаются на магистралях хладагента и требуют подключения к блоку управления через штатные разъемы. Контакты должны быть чистыми и не окисленными.
4. Все провода закрепите пластиковыми хомутами, избегая контакта с горячими или движущимися частями двигателя.

После электромонтажа переходите к проверке герметичности системы:

• Подключите вакуумный насос к сервисному клапану и создайте вакуум не менее 500 микрон (0,5 Торр). Это удалит влагу и воздух из системы.
• Закройте клапаны и выдержите вакуум 30 минут. Падение давления укажет на наличие утечки.
• Для точного обнаружения утечек используйте электронный детектор утечек или нанесите мыльный раствор на все соединения и шланги. Появление пузырей сигнализирует о пробое.
• При обнаружении утечки устраните дефект – затяните фитинги, замените уплотнители или поврежденные трубки.
• После успешной проверки герметичности можно переходить к заправке хладагента и запуску системы.

Заправка хладагентом и проверка работоспособности кондиционера

Перед заправкой убедитесь в отсутствии утечек хладагента. Подключите вакуумный насос и откачайте воздух из системы в течение 30–40 минут до остаточного давления не выше 1 мм рт. ст. Это необходимо для удаления влаги и воздуха.

Для заправки используйте хладагент, рекомендованный производителем автомобиля. Обычно применяют R134a или R1234yf. Объем хладагента указывается в технической документации и составляет от 400 до 800 г в зависимости от модели.

Подключите манометрический коллектор к сервисным клапанам системы. Откройте вентиль баллона с хладагентом и аккуратно подайте его в систему при включённом компрессоре и работающем вентиляторе радиатора. Заправку ведите дозировано, контролируя давление на манометрах: низкое давление на стороне всасывания должно быть в пределах 1,8–2,8 бар, высокое – 10–15 бар при температуре окружающей среды около 25 °C.

После заправки закройте вентиль баллона и отсоедините оборудование. Включите кондиционер в режиме максимального охлаждения. Проверьте температуру воздуха на выходе из воздуховодов. Она должна быть не выше 6–8 °C.

Обязательно прослушайте работу компрессора на предмет посторонних шумов и проверьте работу вентилятора радиатора. Контролируйте давление и температуру в течение 10–15 минут для исключения нестабильностей.

Если температура охлаждаемого воздуха не соответствует норме, проверьте уровень хладагента и герметичность системы повторно. В случае обнаружения утечек устраните их до повторной заправки.

Вопрос-ответ:

Какие инструменты понадобятся для установки кондиционера в автомобиль своими руками?

Для монтажа кондиционера потребуются ключи гаечные и трещоточные, отвертки разных размеров, набор шестигранников, а также трубогиб для правильной прокладки магистралей хладагента. Кроме того, понадобятся герметик и вакуумный насос для удаления воздуха из системы, манометрический комплект для контроля давления и тестер для проверки электрических соединений.

Как проверить герметичность системы после установки кондиционера?

После сборки системы следует подключить манометры и создать вакуум с помощью насоса, чтобы удалить воздух и влагу. Затем подается азот или другой инертный газ под давлением, чтобы обнаружить утечки с помощью мыльного раствора или специальных индикаторов. Если пузырьки на соединениях не появляются, система герметична. Также рекомендуется провести тест на давление в течение нескольких часов для контроля стабильности.

Можно ли самому провести заправку хладагентом и как избежать ошибок?

Заправка хладагентом возможна при наличии нужного оборудования и навыков. Важно точно соблюдать объем, указанный для конкретной модели автомобиля, иначе давление в системе будет неправильным. Следует использовать только оригинальные или рекомендованные производителем хладагенты и контролировать процесс через манометры. Ошибки, такие как перезаправка или попадание воздуха в систему, могут привести к снижению производительности и поломкам.

Какие проблемы могут возникнуть при самостоятельной установке кондиционера и как их избежать?

Чаще всего возникают сложности с неправильной прокладкой трубок, что ведёт к повреждению или утечкам. Некачественное подключение электрических элементов вызывает сбои в работе компрессора. Ошибки при заправке влияют на охлаждение. Чтобы избежать проблем, нужно внимательно следовать инструкциям, использовать подходящий инструмент, проверять герметичность и тщательно тестировать систему перед эксплуатацией.
