Как проверить датчик давления масла гур

Датчик давления масла гидроусилителя руля (ГУР) отвечает за передачу сигнала о давлении в системе на блок управления и панель приборов. При его неисправности возможны нестабильная работа рулевого усилителя, ложные сигналы на панели и снижение управляемости. Проверку датчика можно выполнить без специализированного оборудования, используя доступные инструменты.

Перед началом диагностики необходимо определить точную модель датчика и его расположение. На большинстве автомобилей он установлен на трубке высокого давления между насосом и рейкой, часто рядом с бачком. Доступ к нему может требовать демонтажа пластиковой защиты или снятия воздухозаборника.

Для проверки потребуется мультиметр, ключи соответствующего размера и, желательно, манометр с переходником для проверки давления в системе. Сначала отсоединяют разъём датчика и проверяют сопротивление между контактами. В исправном состоянии оно должно быть в пределах 1–5 Ом. При отсутствии сопротивления или его скачках датчик считается неисправным.

Дополнительно можно замерить напряжение на разъёме при включённом зажигании. Наличие питания (обычно 5 или 12 В, в зависимости от модели) подтверждает исправность цепи. Если напряжение отсутствует, потребуется проверка проводки и предохранителей. В случае подозрения на механическую неисправность датчика (например, утечка масла через корпус) его необходимо заменить, не дожидаясь отказа ГУР в движении.

Признаки неисправности датчика давления масла ГУР

• Нестабильные обороты двигателя на холостом ходу. При неисправном датчике блок управления может получать ошибочные данные, из-за чего обороты начинают «плавать», особенно при повороте рулевого колеса.
• Повышенное усилие при вращении руля. При снижении давления в системе или отсутствии сигнала с датчика, ГУР работает нестабильно, и руль становится тяжёлым, особенно при парковке или маневрировании на малой скорости.
• Заметный рост расхода топлива. Некорректная работа гидроусилителя вызывает дополнительную нагрузку на двигатель, что может отразиться на увеличении расхода топлива, особенно в городском цикле.
• Появление ошибки на панели приборов. В автомобилях, оборудованных системой самодиагностики, неисправность датчика может сопровождаться включением индикатора Check Engine или соответствующего кода ошибки, считанного через диагностический разъём OBD-II.
• Рывки и нестабильное поведение рулевого управления. Периодические отказы датчика вызывают скачки давления в системе, что ощущается как подёргивания или тугое вращение руля в определённых положениях.

Если один или несколько признаков проявляются систематически, рекомендуется проверить исправность проводки, разъёмов и самого датчика с помощью мультиметра или диагностического сканера.

Где находится датчик и как к нему добраться

Датчик давления масла гидроусилителя руля устанавливается на магистрали высокого давления между насосом и рулевой рейкой. Его точное расположение зависит от конструкции автомобиля, но чаще всего он врезан в металлическую трубку рядом с корпусом насоса ГУР или крепится непосредственно к распределительной рейке.

Чтобы добраться до датчика, потребуется доступ к моторному отсеку с верхней части. На некоторых моделях может понадобиться снять защитный кожух двигателя или отсоединить бачок жидкости ГУР для освобождения пространства. Перед началом работ следует отключить минусовую клемму аккумулятора.

• Откройте капот и найдите насос ГУР – он соединён с бачком через шланг и приводится в движение ремнём.
• Проследите от насоса металлическую трубку высокого давления – на ней, как правило, установлен датчик с проводом и разъёмом.
• Если доступ затруднён, снимите мешающие элементы: воздушный фильтр, бачок омывателя, патрубки впуска – в зависимости от конкретной модели.
• Разъедините электрический разъём датчика, зафиксированный защёлкой или фиксатором.
• Для демонтажа датчика используется ключ с подходящим посадочным размером, чаще всего на 24 или 27 мм. Работать нужно аккуратно, чтобы не повредить резьбу трубки.

После снятия можно проводить проверку или замену. Установка производится в обратном порядке с обязательной проверкой герметичности соединения при работающем двигателе.

Инструменты и материалы для проверки

Для самостоятельной проверки датчика давления масла ГУР потребуется минимальный набор инструментов, большинство из которых есть в гараже у любого автолюбителя.

Мультиметр – необходим для проверки напряжения и сопротивления на контактах датчика. Подойдёт любой цифровой прибор с функцией измерения постоянного напряжения и омметра.

Ключи или головки подходящего размера – используются для демонтажа датчика. Размер зависит от конкретной модели автомобиля, чаще всего требуется ключ на 22 или 24 мм.

Диэлектрические перчатки – рекомендуются при работе с электрикой для исключения случайного замыкания или получения удара током.

Контактный очиститель – используется для обработки разъёма датчика и его клемм. Помогает устранить загрязнение и окисление, которые могут влиять на точность измерений.

Провод с зажимами типа «крокодил» – пригодится при необходимости организовать временное подключение мультиметра или подать питание на датчик.

Лампа-пробник – как альтернатива мультиметру для грубой проверки наличия напряжения.

Перед началом работы желательно убедиться в наличии технической схемы конкретного автомобиля – она поможет точно определить, какой контакт за что отвечает и куда подключать измерительные приборы.

Визуальный осмотр контактов и проводки

Перед началом проверки датчика давления масла ГУР необходимо отключить минусовую клемму аккумулятора. Это исключит короткое замыкание при работе с электропроводкой.

Датчик обычно подключён к системе через пластиковый разъём с двумя или тремя контактами. Повреждённый корпус разъёма, следы коррозии, подгоревшие или окисленные контакты могут указывать на проблемы в электрической цепи. Необходимо аккуратно отсоединить разъём, не повредив фиксаторы.

Контакты должны быть чистыми, без нагара и зелёного налёта. Для очистки можно использовать аэрозольный очиститель контактов, предварительно убедившись, что напряжение снято. После обработки контакты нужно высушить и при необходимости поджать пины, чтобы восстановить надёжность соединения.

Проводка вблизи датчика не должна иметь трещин, потертостей и перегибов. Повреждённая изоляция может вызывать короткое замыкание или пропадание сигнала. При обнаружении трещин провод следует заизолировать или заменить участок. Проверка целостности проводов выполняется по всей длине – от датчика до блока управления или приборной панели.

Особое внимание стоит уделить местам изгибов и точкам крепления – именно там чаще всего происходит излом жил. Если провод визуально цел, но есть подозрение на внутренний обрыв, его следует прозвонить с помощью мультиметра.

Проверка датчика мультиметром на автомобиле

Для проверки датчика давления масла ГУР потребуется цифровой мультиметр, установленный в режим измерения сопротивления (Ом) или напряжения (В), в зависимости от типа датчика. Перед началом работы необходимо отключить зажигание и отсоединить разъём от датчика.

Если датчик работает по принципу замыкания на массу при достижении определённого давления, следует измерить сопротивление между контактами датчика. При выключенном двигателе и отсутствии давления сопротивление обычно близко к нулю (замкнутый контакт). После запуска двигателя и появления давления цепь должна разомкнуться – мультиметр покажет бесконечное сопротивление (обрыв).

Если датчик является аналоговым и выдаёт напряжение, подключение мультиметра производится в режиме измерения постоянного напряжения между сигнальным проводом и массой. Значение на холостом ходу обычно составляет 0,5–1 В, при увеличении оборотов и росте давления – до 4–5 В. Точные параметры зависят от модели автомобиля и используемого датчика, поэтому необходимо свериться с технической документацией.

Важно проверить также наличие питания на датчике. Для этого включают зажигание, не заводя двигатель, и измеряют напряжение между плюсовым питающим проводом и массой. Ожидаемое значение – 5 В или 12 В в зависимости от схемы питания.

После завершения проверки необходимо вернуть разъёмы на место и убедиться, что они зафиксированы надёжно. При обнаружении отклонений от нормы – замена датчика обязательна.

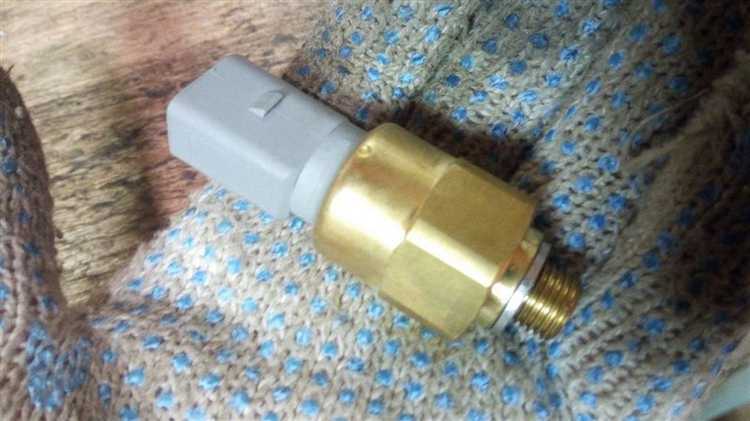

Проверка датчика на снятом узле

Для точной диагностики датчик давления масла ГУР необходимо снять с узла гидроусилителя. После демонтажа внимательно осмотрите корпус датчика на предмет повреждений, трещин и следов коррозии.

Подключите мультиметр в режим измерения сопротивления между контактами датчика. Сравните полученные значения с техническими характеристиками, указанными в инструкции к конкретной модели. Обычно исправный датчик показывает стабильное сопротивление в заданном диапазоне, без резких скачков.

Проведите тест с подачей давления: подключите датчик к стенду или используйте насос с манометром для имитации рабочего давления масла. Следите за изменениями сопротивления или выходного сигнала на мультиметре при изменении давления. Реакция должна быть плавной и соответствовать заявленной характеристике.

При отсутствии оборудования для подачи давления можно проверить работоспособность датчика с помощью источника питания и вольтметра, создавая имитацию рабочего сигнала. Обязательно соблюдайте полярность подключения, чтобы избежать повреждения датчика.

Если датчик не реагирует на изменение давления или показывает значения вне нормы, рекомендуется заменить его на новый. При успешном тестировании устанавливайте датчик обратно, обеспечивая надежное крепление и правильное подключение проводки.

Что делать при выявлении неисправности

При обнаружении признаков неисправности датчика давления масла ГУР необходимо сразу прекратить эксплуатацию автомобиля, чтобы избежать повреждения рулевого управления. Следующий этап – демонтаж датчика для более детальной диагностики или замены.

Если диагностика мультиметром или другим прибором подтверждает выход датчика из строя, меняйте его на оригинальный или сертифицированный аналог с идентичными параметрами. Несоответствие характеристик может привести к неправильной работе системы гидроусилителя.

После установки нового датчика рекомендуется проверить герметичность соединений и отсутствие утечек масла в месте установки. При необходимости очистите резьбу и используйте уплотнительную пасту или новые прокладки.

Если неисправность связана с проводкой или разъемами, замените поврежденные участки кабеля или разъемы. Уделяйте внимание качеству контактов, поскольку окисление и загрязнение часто становятся причиной неправильных показаний.

После выполнения работ выполните контрольный тест системы – проверьте давление масла на холостом ходу и при работе двигателя. В случае сохранения ошибок или подозрительных показаний обратитесь к профессиональному автосервису для углубленной диагностики.

Вопрос-ответ:

Как определить, что неисправен именно датчик давления масла ГУР, а не другие элементы гидроусилителя?

Для точного определения неисправности датчика давления масла ГУР необходимо сравнить симптомы. Если рулевое управление затруднено, а при проверке уровень и качество масла в норме, стоит проверить датчик. Для этого можно подключить мультиметр и замерить сопротивление или напряжение на выводах датчика. Если показания сильно отличаются от норм, вероятно, проблема именно в датчике. Также следует исключить неисправности в проводке и разъемах, чтобы не ошибиться с диагнозом.

Можно ли проверить датчик давления масла ГУР без его демонтажа с автомобиля?

Проверка датчика на установленном узле возможна, если к нему обеспечен доступ и есть возможность снять электрический разъем. Используя мультиметр, можно измерить параметры сигнала датчика, сравнив их с техническими требованиями для вашей модели автомобиля. Такой способ удобен, когда нет возможности быстро снять датчик, но нужно понять, исправен ли он. Однако точность измерений может быть ниже, чем при полном демонтаже.

Какие инструменты и материалы необходимы для самостоятельной проверки датчика давления масла ГУР?

Для проверки потребуется мультиметр с функцией измерения сопротивления и напряжения, тестовые провода с крокодилами, отвертки или ключи для снятия разъемов и самого датчика. Иногда полезно иметь техническую документацию на автомобиль или датчик, чтобы знать нормальные параметры. Также стоит подготовить тряпку для очистки контактов и защитные перчатки для работы с маслом.

Что делать, если при проверке датчика давление масла ГУР показывает норму, но рулевое управление остаётся тугим?

Если датчик в порядке, но рулевое управление не улучшилось, проблема может скрываться в других частях системы гидроусилителя. Возможна неисправность самого насоса, утечка или загрязнение масла, износ шлангов или неисправность рулевого механизма. Рекомендуется проверить уровень и состояние масла, состояние ремня привода насоса, а также целостность гидравлических соединений.

Какие признаки указывают на поломку датчика давления масла ГУР на автомобиле?

Основные признаки — это периодические или постоянные перебои в работе гидроусилителя руля, появление посторонних шумов при поворотах руля, срабатывание контрольных ламп на приборной панели, а также скачки давления, заметные при диагностике. Иногда могут наблюдаться ошибки в электронном блоке управления, связанные с датчиком. Если после проверки электрических соединений эти симптомы сохраняются, высока вероятность, что датчик требует замены.
