Датчик положения коленчатого вала (ДПКВ) на Шевроле Ланос – это ключевой элемент системы управления двигателем. Его отказ приводит к нестабильной работе мотора, затруднённому запуску или полной его остановке. Проверка датчика необходима при появлении ошибок в блоке управления, потере тяги, провалах при разгоне или полном отсутствии искры.
На Шевроле Ланос используется индуктивный тип ДПКВ, расположенный напротив шкива коленвала, рядом с зубчатым венцом. Он считывает частоту и положение зубьев, передавая импульсы в ЭБУ. При проверке важно учитывать зазор между сердечником датчика и зубчатым диском – он должен составлять 0,5–1,5 мм. Нарушение этого параметра приводит к искажению сигнала.
Первичная проверка проводится мультиметром. В режиме сопротивления измеряется сопротивление обмотки: норма – от 500 до 900 Ом. Затем проверяется наличие индукционного сигнала при проворачивании коленвала стартером: на выходе должно появляться переменное напряжение от 0,5 В и выше. При его отсутствии датчик подлежит замене.
Важно исключить повреждение проводки и окисление разъёма. Также проверяется целостность экрана сигнального провода, так как наводки могут привести к ложным сигналам. Диагностика с помощью осциллографа позволяет точно определить форму и частоту сигнала, но для базовой проверки достаточно мультиметра и визуального осмотра.
Где находится датчик коленвала на Шевроле Ланос
Датчик положения коленчатого вала на Шевроле Ланос расположен в нижней части двигателя, со стороны шкива коленвала. Он установлен в блоке цилиндров, непосредственно возле первого цилиндра, рядом с маховиком и зубчатым венцом. Для доступа к нему необходимо демонтировать правое переднее колесо и защиту двигателя.
Определить точное местоположение поможет визуальный ориентир: датчик вставлен в отверстие блока двигателя и зафиксирован одним болтом. Электрический разъём направлен вверх или в сторону, в зависимости от года выпуска. К разъёму подходят три провода, заключённые в защитную гофру.
Для удобства работы рекомендуется использовать зеркало и фонарик, особенно если доступ ограничен. При установке нового датчика необходимо соблюдать зазор между его торцом и венцом маховика – он должен составлять около 1 мм. Любое отклонение приведёт к нестабильной работе двигателя или его отказу к запуску.
Признаки неисправности датчика коленвала
Неисправный датчик коленчатого вала (ДПКВ) нарушает работу системы зажигания и подачи топлива. Ниже приведены конкретные признаки, указывающие на возможную проблему с этим элементом.
- Проблемы с запуском двигателя. Стартер крутит, но двигатель не запускается, особенно на горячую. При этом отсутствует искра или импульсы на форсунки.
- Двигатель глохнет на ходу. При полном обрыве сигнала с датчика ЭБУ прекращает подачу топлива и зажигание. Машина останавливается без предупреждения.
- Провалы при разгоне. Нестабильные сигналы с датчика вызывают рывки и задержки в отклике двигателя при нажатии на педаль газа.
- Неравномерная работа на холостом ходу. При частичных сбоях сигнала двигатель может «троить», изменяется частота вращения коленвала, возникают вибрации.
- Отсутствие импульсов на диагностическом оборудовании. При подключении осциллографа к сигнальному проводу ДПКВ отсутствует характерная синусоида – признак выхода датчика из строя.
- Ошибка P0335 в памяти ЭБУ. Считывание кодов неисправностей через OBD-II может выявить ошибку, напрямую связанную с отсутствием сигнала от датчика.
Если проявляется хотя бы один из этих признаков, целесообразно проверить сопротивление обмотки датчика (норма – 550–750 Ом), а также целостность экранированного провода и разъема. Нарушение экранировки может привести к наводкам и нестабильной работе двигателя.

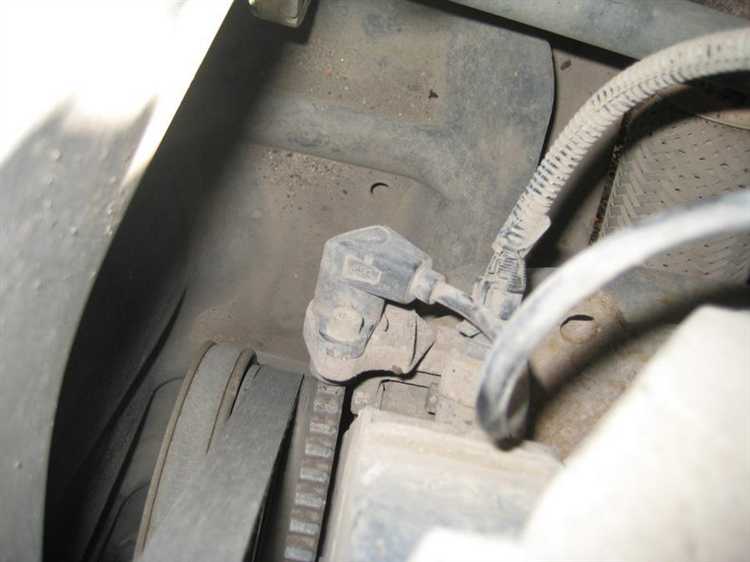

Проверка датчика коленвала мультиметром без снятия
Для диагностики датчика коленвала на Шевроле Ланос без демонтажа потребуется мультиметр, установленный в режим измерения переменного напряжения (AC). Перед началом отключите разъём датчика, расположенного возле шкива коленчатого вала со стороны коробки передач.
Установите щупы мультиметра на контакты разъёма, ведущего к самому датчику (не к проводке ЭБУ). Проследите, чтобы щупы не замкнули между собой. Попросите помощника прокрутить двигатель стартером 3–4 секунды. Исправный датчик при этом должен генерировать переменное напряжение в диапазоне от 0,2 до 1 В (при вращении стартером). Если показаний нет или напряжение ниже 0,2 В, датчик вероятно неисправен.
Также допустимо проверить сопротивление обмотки. Переключите мультиметр в режим измерения сопротивления (Ohm). Норма – 500–700 Ом. Измерения производятся между двумя внешними контактами датчика. Показания вне допустимого диапазона указывают на внутренний обрыв или короткое замыкание обмотки.
Обратите внимание на состояние разъёма: коррозия, окисление или повреждённые контакты могут имитировать неисправность датчика. Визуально проверьте целостность проводки до блока управления. При наличии сомнений целесообразна проверка сигнала с осциллографом для анализа формы импульсов.

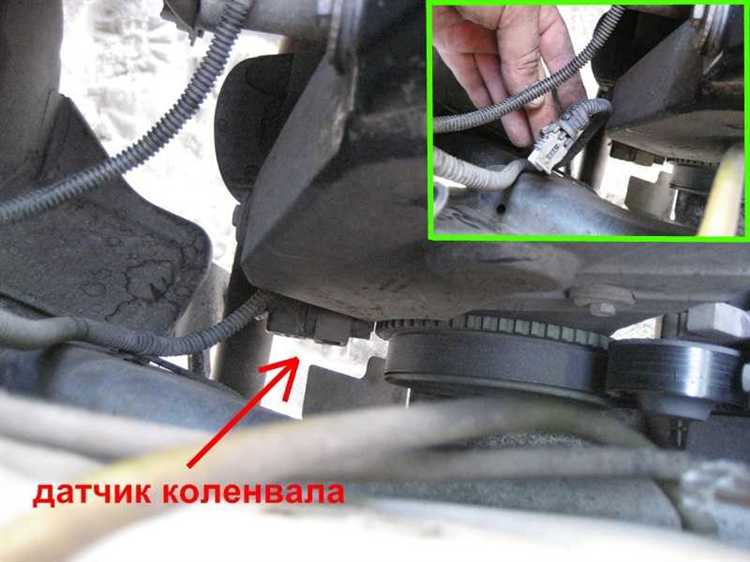

Как снять датчик коленвала для проверки
Перед началом работы обесточьте бортовую сеть – отключите минусовую клемму аккумулятора. Это исключит короткое замыкание при демонтаже.
Датчик коленвала на Шевроле Ланос расположен в нижней части двигателя, со стороны шкива коленчатого вала. Для доступа потребуется приподнять переднюю часть автомобиля и зафиксировать её на надёжных опорах. Снимите переднее правое колесо и пластиковый подкрылок, если он установлен.
Найдите датчик возле шкива коленвала, в районе стыка двигателя с коробкой передач. Он крепится на одном болте под головку на 10 мм. Перед откручиванием аккуратно отсоедините электрический разъём, нажав фиксатор и потянув фишку назад.
С помощью трещотки с удлинителем и головки на 10 мм выкрутите крепёжный болт. Извлеките датчик из посадочного гнезда, покачивая его из стороны в сторону. При закисании используйте проникающую смазку, не применяя чрезмерной силы, чтобы не повредить корпус.
После снятия проверьте состояние уплотнительного кольца. Если оно потрескалось или деформировано – замените. Очистите гнездо от загрязнений перед установкой обратно, чтобы обеспечить надёжный контакт и герметичность.
Проверка сопротивления и напряжения датчика
Датчик положения коленчатого вала (ДПКВ) на Шевроле Ланос представляет собой индуктивный элемент. Проверку начинают с измерения сопротивления обмотки. Для этого требуется мультиметр, установленный в режим измерения сопротивления (омметр).
- Отключите разъём от датчика.
- Подключите щупы мультиметра к контактам датчика.
- Норма сопротивления: от 500 до 700 Ом при температуре окружающей среды около 20°C.
- Если сопротивление выходит за пределы – датчик неисправен.
После этого проверяют наличие сигнала на разъёме при прокручивании двигателя стартером. Мультиметр переводится в режим переменного напряжения.
- Попросите помощника покрутить двигатель стартером (зажигание выключено).
- На исправном датчике появляется переменное напряжение от 0,5 до 1,5 В в зависимости от оборотов стартера.
- Отсутствие сигнала – признак обрыва, короткого замыкания или демагнитизации сердечника.

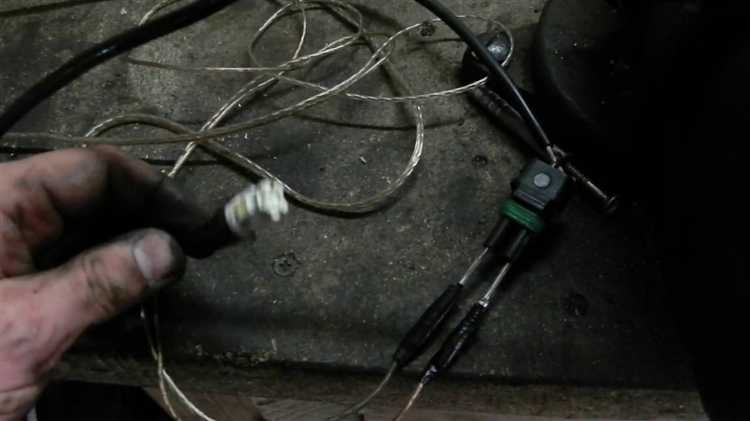

Что делать, если датчик коленвала рабочий, но двигатель не заводится
После проверки датчика коленвала на работоспособность и подтверждения его исправности, необходимо проверить другие узлы, влияющие на запуск двигателя. В первую очередь осмотрите состояние катушки зажигания и свечей. Отсутствие искры или слабая искра укажет на проблему в системе зажигания.
Проверьте наличие подачи топлива. Убедитесь, что топливный насос включается и создаёт необходимое давление (обычно 2,5–3,0 бар для Ланоса). Для этого можно использовать манометр или проверить звуковой сигнал работы насоса при включении зажигания.
Следующий шаг – проверка системы подачи воздуха и состояния дроссельной заслонки. Засорение воздушного фильтра или некорректная работа датчика положения дросселя (ДПДЗ) часто приводят к отказу запуска.
Проверьте исправность форсунок: неисправные форсунки не обеспечат впрыск топлива в цилиндры. Для диагностики используйте стетоскоп или наблюдайте за изменением оборотов при отключении форсунок поочерёдно.
Не исключена неисправность модуля зажигания или электронного блока управления (ЭБУ). Проверку ЭБУ лучше доверить специалистам с диагностическим сканером, который позволит считать коды ошибок и проверить параметры в реальном времени.
Обратите внимание на целостность и качество контактов жгута проводов, особенно на разъёмах, подключённых к датчику коленвала и системе зажигания. Окисленные или повреждённые контакты вызывают перебои в сигнале.
Если все перечисленные узлы работают корректно, стоит проверить компрессию в цилиндрах. Низкое давление из-за износа поршневой группы или клапанов не позволит двигателю завестись.
В итоге, последовательная проверка системы зажигания, подачи топлива, воздушного потока и механического состояния двигателя позволит выявить причину отказа запуска при исправном датчике коленвала.
Вопрос-ответ:
Какими признаками проявляется неисправность датчика коленвала на Шевроле Ланос?
Если машина часто глохнет или не заводится, а также наблюдаются перебои в работе двигателя, стоит обратить внимание на датчик коленвала. Иногда двигатель может работать с перебоями, плохо разгоняться или загореться индикатор «Check Engine». Эти симптомы могут указывать на проблемы с датчиком.
Как проверить датчик коленвала без специальных приборов на Шевроле Ланос?
Можно попытаться проверить датчик визуально: осмотреть проводку на предмет повреждений, коррозии или плохих контактов. Также можно аккуратно отсоединить разъем и подать питание, проверить сопротивление с помощью мультиметра, если он есть. Если мультиметра под рукой нет, следует обратить внимание на состояние проводки и разъемов.
Как правильно измерить сопротивление датчика коленвала мультиметром на Шевроле Ланос?
Для измерения нужно найти контакты датчика и установить мультиметр в режим измерения сопротивления (Ом). Затем подключить щупы к контактам датчика и сравнить показания с нормой, указанной в технической документации. Если сопротивление значительно отличается, это говорит о неисправности элемента.
Можно ли самостоятельно заменить датчик коленвала на Шевроле Ланос, и как это сделать?
Замена датчика доступна и владельцу с базовыми навыками. Сначала нужно отключить клемму аккумулятора, найти датчик у двигателя, отсоединить разъем и выкрутить крепеж. Затем установить новый датчик в обратном порядке. Важно не повредить крепления и проверить работу двигателя после установки.
Какие последствия возникают при эксплуатации автомобиля с неисправным датчиком коленвала?
Без исправного датчика двигатель может работать нестабильно, снизится мощность, ухудшится экономия топлива. В некоторых случаях машина может вообще не заводиться. Долгая эксплуатация с проблемой приведет к дополнительным повреждениям в системе зажигания и топливной подачи.
Какие признаки указывают на неисправность датчика положения коленчатого вала на Шевроле Ланос?
Чаще всего проблемы с этим датчиком проявляются в виде нестабильной работы двигателя: могут появляться пропуски зажигания, двигатель плохо заводится или глохнет сразу после старта. Также наблюдается падение мощности, рывки при разгоне и иногда загорается индикатор «Check Engine» на панели приборов. Если есть такие симптомы, стоит проверить именно этот датчик.
