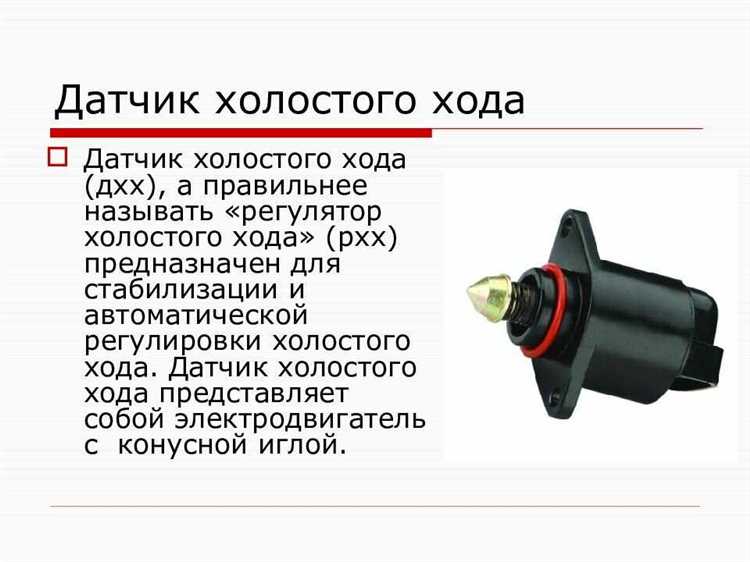

Датчик холостого хода (РХХ) отвечает за поддержание устойчивой работы двигателя при отсутствии нажатия на педаль акселератора. В случае его неисправности наблюдаются нестабильные обороты, самопроизвольное глушение двигателя на холостом ходу и проблемы с запуском.

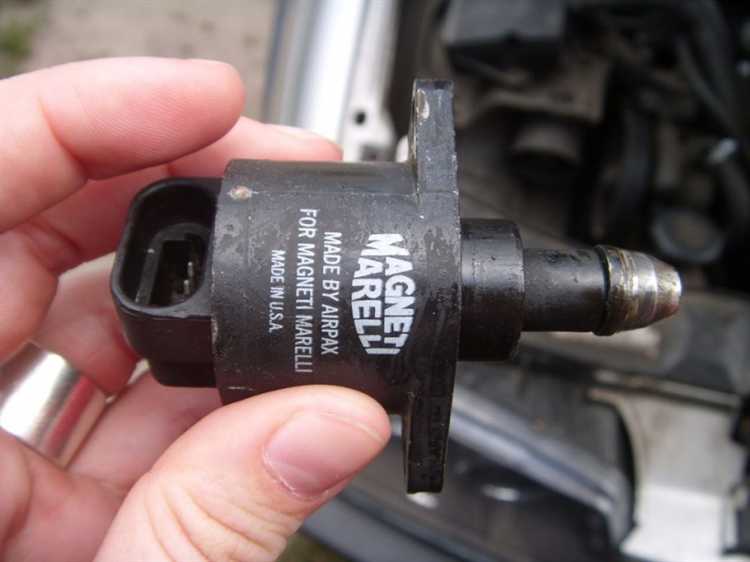

Один из простейших способов проверки – визуальный осмотр и тестирование питания. При включении зажигания шток датчика должен сработать: выдвинуться и вернуться в исходное положение. Если этого не происходит, следует проверить наличие напряжения на разъёме, которое должно быть около 12 В.
Дополнительно рекомендуется провести диагностику с помощью мультиметра и диагностического сканера. Первый позволяет проверить реакцию датчика на изменение положения дроссельной заслонки, второй – отследить ошибки в системе управления холостым ходом и убедиться в корректности сигнала, поступающего в ЭБУ.
Несвоевременное выявление неисправности РХХ может привести к повышенному расходу топлива и нестабильной работе двигателя. Проверку датчика желательно проводить при первых признаках нестабильных оборотов, особенно в зимний период, когда требования к устойчивости холостого хода повышаются.
Признаки неисправности датчика холостого хода
Плавающие обороты при прогретом двигателе – один из первых сигналов возможного сбоя. Обороты самопроизвольно поднимаются и опускаются, что заметно при остановке на светофоре или в пробке. При этом двигатель может заглохнуть без видимой причины.
Запуск двигателя сопровождается трудностями, особенно в холодную погоду. Если датчик неисправен, мотор может заводиться с нескольких попыток или сразу глохнуть после пуска.
Рывки при трогании с места на малых оборотах также указывают на отклонения в работе регулятора. Водитель чувствует нестабильную тягу, особенно при плавном нажатии на педаль газа.
Повышенные обороты на холостом ходу при прогретом двигателе свидетельствуют о том, что датчик залип в открытом положении. Это приводит к перерасходу топлива и ухудшению динамики разгона.
Резкое падение оборотов при переключении передач или при сбросе газа может сопровождаться кратковременной остановкой двигателя, особенно на автомобилях с механической коробкой передач.
На электронных панелях может загораться индикатор «Check Engine». Диагностика с помощью сканера часто показывает ошибки, связанные с системой холостого хода – например, коды P0505, P1507 или аналогичные в зависимости от марки автомобиля.
Подготовка автомобиля к проверке датчика
Перед началом проверки датчика холостого хода необходимо заглушить двигатель и дождаться его полного остывания. Работа с горячими элементами системы впуска может привести к ожогам или искажению результатов измерений.
Отключите клемму аккумулятора, чтобы избежать короткого замыкания при отсоединении разъёмов. Это особенно важно при работе с электронными компонентами.
Доступ к датчику холостого хода обычно находится на корпусе дроссельной заслонки. Для удобства рекомендуется снять воздушный патрубок, идущий от воздушного фильтра к дросселю. Это обеспечит прямой доступ к разъёму и креплениям датчика.
Осмотрите разъём на наличие загрязнений, окислов и повреждённых проводов. При необходимости протрите контакты спиртосодержащим очистителем и просушите их перед подключением мультиметра или тестера.
Подготовьте мультиметр в режиме измерения сопротивления (если планируется проверка обмотки) или напряжения (для оценки сигнала при включённом зажигании). Убедитесь в исправности щупов и заряде батареи прибора.
Если планируется запуск двигателя для проверки реакции датчика на изменение оборотов, убедитесь в наличии вентиляции в помещении или выполните диагностику на открытом воздухе.
Проверка сопротивления обмоток датчика мультиметром
Для точной оценки состояния датчика холостого хода следует измерить сопротивление его обмоток с помощью мультиметра. Это позволяет выявить обрывы или межвитковые замыкания, которые нарушают работу привода.
- Отключить разъём питания датчика холостого хода от жгута проводки.
- Выставить мультиметр в режим измерения сопротивления (диапазон до 200 Ом).
- Повторить измерение для второй обмотки (например, контакты C и D).
Обе обмотки должны иметь сопротивление в пределах 40–60 Ом. Значения, близкие к нулю, указывают на короткое замыкание, а значения выше 100 Ом – на частичный обрыв. При отсутствии показаний одна из обмоток, вероятно, повреждена полностью.
Для исключения ошибки измерения рекомендуется проверять сопротивление на остывшем двигателе, при отключённом зажигании. Контакты и щупы должны быть чистыми и не окисленными.
Проверка хода штока при подаче питания
Для проверки перемещения штока регулятора холостого хода потребуется подключение питания и наблюдение за движением элемента при включении зажигания. Перед началом работы следует отключить разъём от датчика, а затем подключить его обратно при включённом мультиметре, настроенном на измерение напряжения, если требуется контроль подачи сигнала.
При включении зажигания шток должен втянуться внутрь корпуса на несколько миллиметров – обычно в пределах 2–5 мм в зависимости от конструкции конкретного датчика. Это указывает на срабатывание электропривода внутри регулятора. Если перемещения не происходит, возможны следующие причины: обрыв обмотки, неисправность встроенного электромотора или отсутствие питания на разъёме.

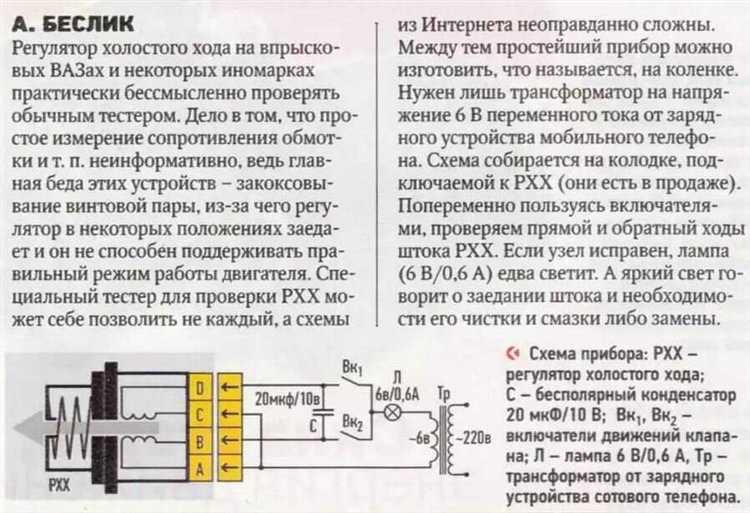

Для более точной диагностики рекомендуется извлечь датчик и подать на него питание напрямую от аккумулятора – 12 В на соответствующие контакты. При этом шток должен чётко двигаться при смене полярности: в одном направлении он выходит, в другом – втягивается. Отсутствие движения свидетельствует о механической блокировке либо внутреннем повреждении исполнительного механизма.
Не следует применять чрезмерное усилие для вытягивания или вдавливания штока вручную – это может привести к окончательной поломке. Проверка должна выполняться исключительно с подачей штатного питания, согласно электрической схеме конкретного автомобиля.
Диагностика работы датчика с помощью сканера OBD2
Для проверки работы датчика холостого хода через OBD2-сканер необходимо подключить устройство к диагностическому разъёму автомобиля. Разъём обычно расположен под приборной панелью с левой стороны от рулевой колонки.
После подключения включите зажигание и запустите программное обеспечение сканера. В меню выберите считывание текущих параметров (Live Data). В списке найдите следующие показатели: обороты холостого хода (RPM), положение дроссельной заслонки (TP), команду регулятора холостого хода (IAC Command) и шаги исполнительного механизма (IAC Steps).
На прогретом двигателе при выключенных потребителях (свет, кондиционер) обороты холостого хода должны находиться в пределах 700–850 об/мин. Значения IAC Steps в этот момент обычно колеблются от 20 до 50. Если число шагов близко к нулю или превышает 70, это указывает на засорение канала, неисправность датчика или неправильную адаптацию блока управления.
Параметр IAC Command показывает, насколько сильно ЭБУ загружает регулятор. Постоянное 100% значение свидетельствует о том, что датчик не реагирует или ход штока заблокирован. В этом случае потребуется дополнительная проверка механической части.
Также важно проверить наличие ошибок в памяти ЭБУ. Коды неисправностей, связанные с регулятором холостого хода, могут иметь обозначения P0505–P0507. Если такие коды присутствуют, стоит расшифровать их и устранить причину, а затем стереть ошибки и повторно провести диагностику.
Анализ сигнала холостого хода на прогретом двигателе
Для точной проверки датчика холостого хода необходимо оценить параметры его сигнала при рабочей температуре двигателя, обычно от 80 до 90 °C. На прогретом моторе напряжение на выходе датчика должно находиться в пределах, установленных заводом-изготовителем, чаще всего от 0,4 до 1,2 В в режиме холостого хода.
Измерение сигнала проводят с помощью цифрового мультиметра или осциллографа, подключая прибор к выходному проводу датчика. Колебания напряжения не должны превышать 5% от средней величины. Значительные колебания или резкие скачки указывают на нестабильную работу датчика или проблемы с системой подачи воздуха.
При увеличении оборотов двигателя сигнал должен плавно изменяться без рывков и задержек. Если напряжение на прогретом двигателе падает ниже 0,3 В или превышает 1,5 В, датчик необходимо заменить либо провести дополнительную проверку проводки и разъемов на наличие окислений и повреждений.
Особое внимание уделяется стабильности сигнала при постоянных оборотах двигателя. В случае резких провалов напряжения или исчезновения сигнала возможны внутренние повреждения датчика или загрязнение механизма штока.
Для достоверного анализа рекомендуется проводить измерения в условиях стабильной работы двигателя, исключая дополнительные нагрузки и резкие переключения передач. Только при устойчивом режиме можно получить корректные данные о состоянии датчика холостого хода.
Проверка герметичности посадочного места датчика
Герметичность посадочного места датчика холостого хода влияет на стабильность работы системы холостого хода и точность показаний датчика. Нарушение герметичности приводит к подсосу воздуха, что вызывает нестабильность оборотов и ошибки в работе двигателя.
Для проверки герметичности выполните следующие действия:
- Осмотрите место установки датчика на предмет видимых повреждений уплотнителя или корпуса.
- Снимите датчик и тщательно очистите посадочное место от грязи, масла и старого герметика.
- Проверьте состояние уплотнительного кольца или прокладки – оно должно быть целым, без трещин и деформаций.
- При наличии дефектов замените уплотнитель на новый, подходящий по размеру и материалу.
- Установите датчик обратно, обеспечив плотное и ровное прилегание к поверхности.
- Запустите двигатель и проверьте наличие подсоса воздуха с помощью аэрозоля для поиска утечек или специальных жидкостей – при попадании в место установки обороты двигателя должны измениться, что укажет на утечку.
- При обнаружении подсоса повторите очистку и установку с новым уплотнителем.
Использование герметика допускается только если это рекомендовано производителем автомобиля. Избыточное применение герметика может привести к повреждению датчика и ухудшению его работы.
Правильная герметизация посадочного места датчика гарантирует отсутствие посторонних воздушных потоков, что обеспечивает корректную работу системы холостого хода и продлевает срок службы компонента.
Оценка состояния разъёма и проводки датчика
Первым этапом проверки необходимо отсоединить разъём датчика холостого хода и внимательно осмотреть контакты. Следует обратить внимание на наличие окислов, коррозии и механических повреждений – даже небольшое загрязнение снижает качество электрического контакта.
Провода должны быть целыми, без видимых перетираний и изломов. Места соединений и изоляция проверяются на отсутствие трещин и облезлостей. Для выявления скрытых повреждений рекомендуется провести легкое натяжение проводов и проверить их подвижность, чтобы исключить скрытые переломы.
Для проверки контактов разъёма применяют мультиметр в режиме прозвонки. Контакты разъёма и соответствующие провода следует проверять на наличие обрыва и короткого замыкания. Важно проверить сопротивление проводки: оно не должно значительно превышать норму, иначе возможен скрытый дефект.
При подозрении на плохой контакт можно аккуратно зачистить контакты разъёма мелкой наждачной бумагой или специальным контактором. После зачистки необходимо убедиться, что контакты плотно входят в гнезда и не шатаются.
Если разъём оснащён фиксирующим замком, следует проверить его работоспособность – ненадёжное крепление способствует появлению вибрационных дефектов соединения. При необходимости замок подлежит ремонту или замене.
Проводка должна быть проложена таким образом, чтобы избежать трения о детали двигателя и излишнего натяжения, что снижает риск повреждений во время эксплуатации.
Вопрос-ответ:
Как определить, что датчик холостого хода неисправен?
Признаки неисправности датчика холостого хода могут проявляться в нестабильной работе двигателя на холостом ходу, например, обороты могут резко падать или повышаться, двигатель может глохнуть без видимых причин. Также возможны рывки при плавном движении на малых оборотах и появление ошибки на панели приборов. Для точного определения состояния датчика стоит проверить его электрические параметры и сигнал при работе двигателя.
Какие инструменты нужны для проверки датчика холостого хода?
Для проверки чаще всего применяют мультиметр для измерения сопротивления и напряжения на выводах датчика. Полезен также сканер OBD2, который считывает коды ошибок и параметры работы датчика в реальном времени. Иногда требуется осциллограф для анализа сигнала, особенно если есть подозрение на нестабильную работу. Наличие этих инструментов позволяет проверить электрическую целостность, корректность сигнала и реакцию датчика на изменение условий.
Можно ли проверить датчик холостого хода без его снятия с автомобиля?
В большинстве случаев диагностика доступна без демонтажа датчика. Проверяют сопротивление обмоток, состояние разъёма и проводки, анализируют сигнал с помощью диагностического сканера. Визуальный осмотр посадочного места датчика на герметичность и чистоту также проводится прямо на машине. Однако при сильных подозрениях на механическое повреждение или загрязнение датчика его иногда всё же приходится снимать для более тщательной проверки или очистки.
Что делать, если мультиметр показывает нормальное сопротивление, но двигатель работает нестабильно на холостом ходу?
Нормальные показатели сопротивления не всегда гарантируют исправность датчика. Возможны сбои в работе электронной части или загрязнение внутренних элементов. В таком случае полезно проверить сигнал с помощью осциллографа или диагностического сканера, оценить герметичность посадочного места и целостность проводки. Иногда помогает очистка датчика или его контактов. Если проблема сохраняется, стоит рассмотреть замену датчика, так как внутренние повреждения могут не отображаться на простых измерениях.
