Наличие стабильной искры – критически важный параметр для нормального запуска и работы двигателя BMW M60. Этот восьмицилиндровый V-образный мотор с распределённым впрыском топлива и индивидуальными катушками зажигания требует точной диагностики системы зажигания при любых признаках перебоев или нестабильной работы.
Перед началом проверки необходимо отключить подачу топлива, чтобы избежать случайного воспламенения. На двигателе M60 это достигается отключением разъёма форсунок или демонтажом реле топливного насоса. Для доступа к свечам зажигания потребуется снять декоративные крышки и катушки – каждая цилиндровая головка оборудована четырьмя индивидуальными катушками, закреплёнными болтами Torx.
Проверка искры проводится с использованием тестовой свечи или визуального наблюдения дуги между корпусом свечи и «массой» при прокручивании двигателя стартером. Для оценки интенсивности искры рекомендуется зафиксировать свечу на расстоянии не менее 5 мм от металлической части двигателя. Слабая искра или её отсутствие может указывать на неисправность катушки, обрыв проводки или отказ блока DME.
Подготовка инструментов и обеспечение безопасности перед проверкой
Перед началом диагностики системы зажигания на BMW M60 необходимо собрать строго определённый комплект инструментов и оборудования. В первую очередь потребуется свечной ключ с длиной воротка не менее 250 мм, удлинитель и кардан для удобного доступа к свечам, особенно на задних цилиндрах. Также необходима исправная контрольная лампа на 12 В с зажимом «крокодил» или высоковольтный искровой тестер. Дополнительно рекомендуется иметь мультиметр с функцией измерения сопротивления и режима «прозвонки».
Из расходных материалов подготовьте диэлектрическую смазку (для повторной установки катушек), чистую ветошь, изоленту и обезжириватель на спиртовой основе. При работе с электронными компонентами допустимо использование только антистатических перчаток или браслета – особенно при проверке сигнала на выходах блока DME.
Безопасность обеспечивается отключением клеммы «минус» с аккумулятора перед вмешательством в систему зажигания. После этого стоит выждать не менее 10 минут, чтобы сбросить остаточный заряд с компонентов системы управления. Проверка искры проводится при отключённых форсунках – для предотвращения подачи топлива в цилиндры. На двигателе M60 доступ к форсункам осуществляется путём снятия декоративной крышки и отсоединения разъёмов с фиксатором на каждой форсунке.
Работа ведётся на холодном двигателе, установленном на ровной площадке. Автомобиль фиксируется стояночным тормозом и, при необходимости, ставится на нейтраль с использованием противооткатных упоров. Проверку проводите при хорошем освещении, избегая случайного контакта с вращающимися частями при прокрутке стартера. Категорически запрещено выполнять проверку при наличии утечек топлива или масла в подкапотном пространстве.
Отключение топливной системы для исключения запуска двигателя
Перед проверкой искры на двигателе BMW M60 необходимо исключить подачу топлива, чтобы предотвратить запуск двигателя и попадание топлива в цилиндры. Это снижает риск возгорания и упрощает диагностику системы зажигания.
Самый надежный способ – отключение реле топливного насоса. Блок реле расположен в моторном отсеке или под задним сиденьем, в зависимости от модификации. Для мотора M60 чаще всего реле находится в монтажном блоке под капотом, ближе к правой стороне. Идентифицируйте реле топливного насоса по схеме, нанесенной на крышке блока, и аккуратно извлеките его. После этого насос перестанет подавать топливо при включении зажигания.
Альтернативный способ – отключение электрического разъема самого топливного насоса. Он расположен под задним сиденьем, над лючком бензобака. Для доступа снимите подушку сиденья, открутите крышку люка и отсоедините разъем питания насоса. После этого можно спокойно выполнять проверку искры, не опасаясь случайного запуска мотора.
Не рекомендуется откручивать топливопроводы или сливать бензин, так как это увеличивает риск пролива топлива и требует дополнительных мер по герметизации и обезвоживанию системы. Электрическое отключение – более безопасный и быстрый способ подготовки к диагностике.

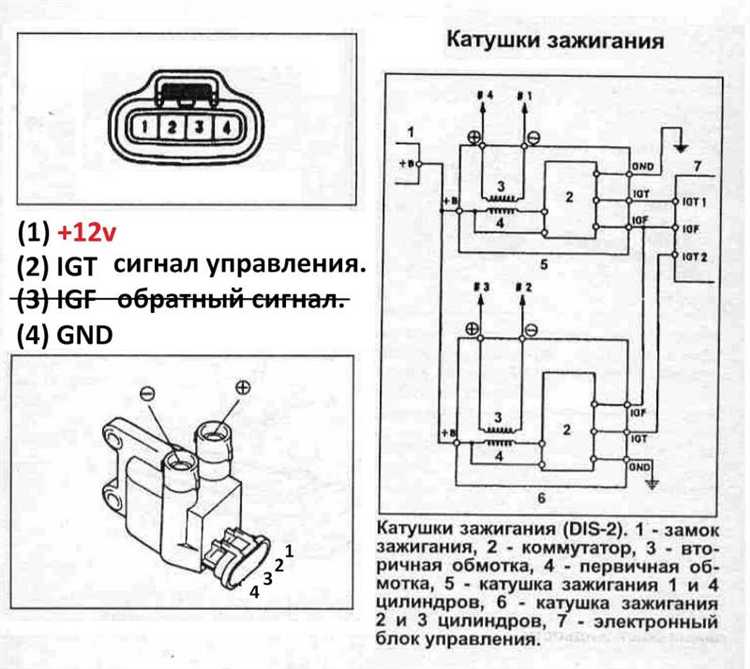

Демонтаж катушки зажигания на одном из цилиндров
Для проверки искры необходимо снять катушку зажигания с одного из цилиндров двигателя BMW M60. Каждый цилиндр оснащён индивидуальной катушкой, установленной непосредственно на свечу зажигания.
- Отключите клемму «минус» аккумулятора, чтобы исключить короткие замыкания и ложные сигналы в системе зажигания.
- Снимите декоративную крышку двигателя, открутив болты крепления с помощью шестигранника на 5 мм.
- Выберите цилиндр для проверки. Удобнее всего начать с первого цилиндра – он расположен ближе всего к передней части двигателя с правой стороны по ходу движения.
- Отсоедините разъём питания катушки. Для этого нажмите фиксатор и аккуратно потяните разъём вверх, не применяя усилий.
- Открутите крепёжный болт катушки (головка на 10 мм) и извлеките её, потянув строго вверх. При залипании корпуса не раскачивайте его – используйте пластиковую монтировку или съёмник с мягкими губками.
Перед тем как приступить к проверке искры, убедитесь, что снятая катушка чиста, на корпусе отсутствуют трещины и следы пробоя. Установка катушки обратно осуществляется в обратном порядке после завершения проверки.
Извлечение свечи зажигания для визуальной оценки
Перед извлечением свечи необходимо отключить катушку зажигания с соответствующего цилиндра. Для двигателя BMW M60 используется индивидуальная катушка на каждую свечу. После отсоединения разъёма аккуратно освободите катушку, не допуская повреждения корпуса или проводки.
Для снятия свечи используйте свечной ключ с удлинителем и карданом – особенно важно при работе с задними цилиндрами из-за ограниченного доступа. Ключ должен быть точно подобран по размеру, чтобы исключить срыв граней. Работайте на холодном двигателе, чтобы избежать повреждения резьбы в головке блока.
После откручивания аккуратно извлеките свечу вертикально, не допуская ударов о края шахты. Осмотрите состояние изолятора, центрального и бокового электродов. Наличие нагара черного цвета может свидетельствовать о переобогащенной смеси или плохой искре. Белый налет – о бедной смеси или перегреве. Масляные следы указывают на проблемы с сальниками клапанов или направляющими втулками.
Проверьте зазор между электродами с помощью щупа. Для M60 он должен быть в пределах 0.8–1.0 мм в зависимости от используемой свечи (точное значение указывается в технической документации на конкретную модель). Несоответствие зазора напрямую влияет на стабильность искрообразования.
После осмотра рекомендуется заменить свечу при малейших признаках повреждения, загрязнения или выработки. Повторная установка изношенной свечи может исказить результаты проверки искры.

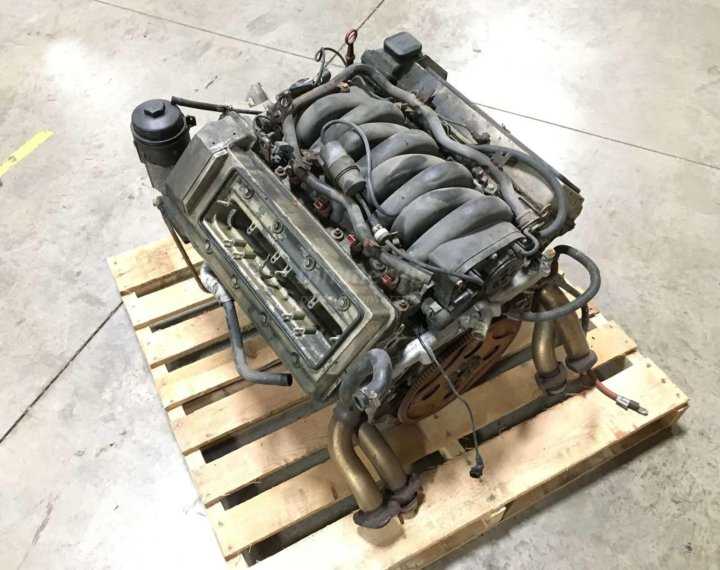

Подключение свечи к катушке и создание зазора для теста
После извлечения свечи зажигания и демонтажа катушки необходимо обеспечить надёжное соединение между ними для проведения проверки искры. Подключите высоковольтный наконечник катушки непосредственно к металлическому корпусу свечи. Убедитесь, что контакт плотный – неплотное соединение может исказить результат или вызвать пропуск разряда.
Для создания зазора требуется зафиксировать резьбовую часть свечи на массе двигателя или другом надёжном металлическом элементе, соединённом с «массой» автомобиля. Расстояние между боковым электродом и металлической поверхностью должно составлять не менее 5 мм. Такое расстояние имитирует сопротивление под давлением в цилиндре и позволяет получить более точную картину качества искрообразования.
Не допускайте касания рукой открытых металлических частей свечи или катушки во время теста – возможен высоковольтный пробой. Используйте изолированные инструменты при установке зазора и фиксации компонентов.
Проверка искры при помощи стартера и наблюдение за свечой
Для проверки искры на двигателе BMW M60 необходимо обеспечить вращение коленвала при включенном стартере, при этом свеча зажигания должна быть установлена на катушке, но выведена из камеры сгорания для визуального контроля искрового разряда.
- Подключите свечу к катушке зажигания, надежно закрепив высоковольтный наконечник.
- Выведите свечу так, чтобы электрод находился на видном месте и имел зазор около 8-10 мм до металлической массы двигателя (например, корпуса головки блока). Такой зазор позволяет безопасно наблюдать искру без короткого замыкания.
- Убедитесь, что топливо отключено, чтобы исключить случайный запуск двигателя и обеспечить безопасность.

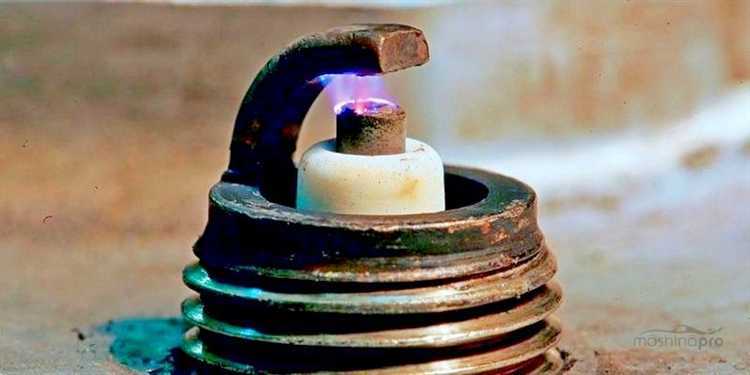

- Включите стартер и наблюдайте за искрой на электроде свечи. Искра должна быть яркой, синеватой, с четкой и стабильной формой, длиной порядка 5-7 мм.
- При отсутствии искры или ее слабом свечении стоит проверить катушку, высоковольтные провода и проводку управления зажиганием.
Важные моменты:
- Не допускайте контакта электрода свечи с металлическими поверхностями, кроме предусмотренного зазора, чтобы избежать короткого замыкания.
- Проверку лучше проводить при полном отключении топливной системы и отсоединенном жгуте питания форсунок.
- Если искра периодически пропадает, стоит проверить разъемы катушки и состояние электронного блока управления зажиганием.
Данная методика позволяет быстро диагностировать наличие искрового разряда и качество работы системы зажигания на двигателе BMW M60 в реальных условиях вращения коленвала.
Анализ цвета и силы искры для определения состояния системы
Искра нормального качества на двигателе BMW M60 должна быть ярко-голубого или белого оттенка, с четкой и стабильной формой. Сила искры определяется длиной пробега между электродами свечи – оптимальная длина составляет около 5-7 мм при стандартном зазоре.
Желтоватый или оранжевый оттенок искры указывает на загрязнение свечи или низкое напряжение в системе зажигания, что приводит к неполному пробою искрового промежутка и ухудшению воспламенения смеси.
Слабая, прерывистая искра сигнализирует о снижении выходного напряжения катушки зажигания или неисправностях в цепи управления модулем зажигания. В таком случае необходимо проверить сопротивление катушки и состояние высоковольтных проводов.
Перегоревшая искра, которая сопровождается короткими вспышками или отсутствием искры, часто связана с неисправностями катушки зажигания, модуля или проблемами с массой. При этом рекомендуется провести замер напряжения питания и сигнальных цепей с помощью мультиметра.
Для точной оценки следует проводить проверку искры на заведённом двигателе при помощи стартера, сохраняя постоянный зазор свечи и исключая попадание влаги на контакты. Наличие яркой, устойчивой и продолжительной искры подтверждает исправность системы зажигания на данном этапе диагностики.
Сборка компонентов на место и повторная проверка всех подключений
После диагностики и проверки искры следует вернуть все элементы системы зажигания на штатные места. Установите катушки зажигания в посадочные места, убедившись, что они плотно зафиксированы и не имеют люфтов. При затяжке крепежных болтов используйте момент затяжки 10 Н·м, чтобы избежать повреждения корпуса катушки.
Подключите высоковольтные провода к соответствующим катушкам строго по порядку цилиндров (1-6), не перепутывая их местами. Для разъемов катушек убедитесь в правильном и надежном защелкивании, исключающем попадание влаги и пыли внутрь. Проверьте целостность изоляции проводов и отсутствие трещин на кожухах.
Подключите обратно разъемы датчиков системы зажигания, контролируя плотность контактов и отсутствие окисления на клеммах. Если ранее отключалась топливная система, подсоедините топливный насос и проверьте герметичность соединений.

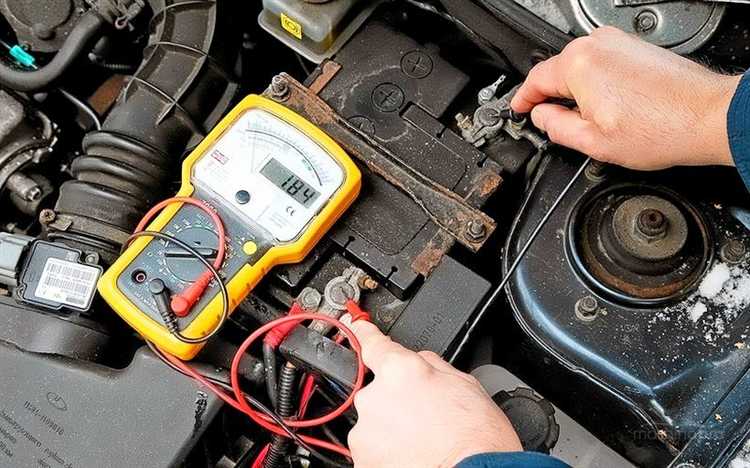

Перед окончательной сборкой выполните повторную проверку всех электрических соединений мультиметром, измеряя сопротивление обмоток катушек и целостность проводки по диагностической схеме BMW M60. Особое внимание уделите заземлению двигателя и кузова – плохой контакт может привести к нарушению работы системы.
После сборки запустите двигатель и контролируйте ровность работы мотора на холостом ходу. В случае пропусков зажигания повторно проверьте порядок подключения проводов и состояние разъемов. При необходимости проведите дополнительную диагностику сигналов управления катушками через диагностический интерфейс.
Вопрос-ответ:
Какие инструменты нужны для проверки искры на двигателе BMW M60?
Для проверки искры потребуется тестовая свеча зажигания или искровой индикатор, набор ключей для снятия свечей, отвертка для доступа к катушкам, а также источник питания — например, аккумулятор автомобиля. Рекомендуется использовать защитные перчатки и очки для безопасности. Эти инструменты позволяют оценить наличие и качество искры без сложного оборудования.
Как определить качество искры при тестировании на двигателе M60?
Качество искры определяется по её цвету и интенсивности. Правильная искра обычно ярко-голубого цвета с четкой линией между электродами. Если искра слабая, тусклая или желтоватая, это может указывать на проблемы с катушкой зажигания, проводами или свечой. Отсутствие искры свидетельствует о нарушениях в системе зажигания или электрических соединениях.
В каком порядке лучше выполнять проверку искры на цилиндрах двигателя BMW M60?
Оптимально проверять искру поочерёдно на каждом цилиндре, начиная с первого. Для этого снимается катушка зажигания с конкретного цилиндра, затем подключается тестовая свеча. После проверки переходят к следующему цилиндру. Такой метод позволяет локализовать проблемный участок и исключить неисправность отдельных компонентов зажигания.
Можно ли проверять искру на работающем двигателе M60, или лучше на выключенном?
Проверка проводится с отключённым двигателем, чтобы исключить возможность повреждений и травм. Искровую свечу подключают к катушке, затем вращают стартером. Это позволяет увидеть искру без риска для безопасности и без нагрузки на систему зажигания во время работы двигателя.
Какие причины отсутствия искры на одном из цилиндров двигателя BMW M60?
Отсутствие искры может быть вызвано разрывом в цепи катушки, неисправностью катушки зажигания, повреждением свечи или её проводов, плохим контактом в разъемах, а также проблемами с электронным блоком управления. Для точного определения причины следует последовательно проверить все эти компоненты и их соединения.
