Клапан давления топлива в системе Common Rail отвечает за поддержание стабильного давления в рампе при разных режимах работы двигателя. Его неисправность приводит к затруднённому запуску, нестабильной работе на холостом ходу и снижению тяги. Проверка этого элемента необходима при появлении ошибок в блоке управления, связанных с топливной системой (например, P0087, P0089, P0191).
Для диагностики клапана давления используют сканер с возможностью отображения текущих параметров системы. В первую очередь сравнивают заданное и фактическое давление в рампе при запуске и в режиме холостого хода. Если расхождение превышает 100 бар, это указывает на возможную неисправность клапана или регулятора на ТНВД.
Дополнительно проверяется работа клапана с помощью мультиметра или осциллографа. При отключении разъёма клапана на заведённом двигателе давление в рампе должно резко измениться. Отсутствие реакции говорит о его механической или электрической неисправности. Также важно измерить сопротивление катушки клапана – типичное значение для исправного элемента составляет от 2 до 3 Ом.
При наличии съёмного клапана его можно демонтировать и осмотреть на наличие загрязнений, признаков заклинивания или повреждений уплотнительных колец. После очистки и повторной установки необходимо провести повторную проверку в динамике, чтобы убедиться в восстановлении корректной работы системы.
Где находится клапан давления топлива и как к нему добраться

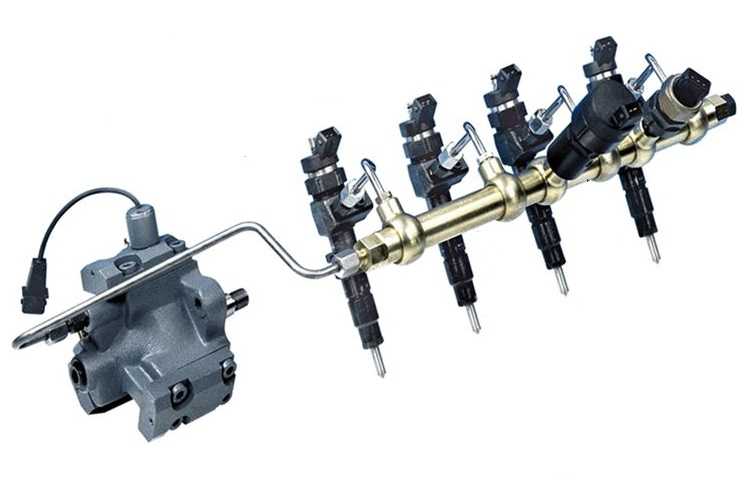

Клапан давления топлива в системе Common Rail установлен непосредственно на топливной рампе (рейке), чаще всего на её торцевой части. На дизельных двигателях Bosch он представляет собой цилиндрический элемент с электрическим разъёмом и может быть расположен как на стороне, ближней к ГБЦ, так и с противоположной стороны, ближе к аккумуляторной батарее или щиту моторного отсека.
Чтобы добраться до клапана, необходимо снять пластиковую крышку двигателя, если она имеется. Далее потребуется освободить доступ к топливной рампе. В некоторых автомобилях для этого необходимо демонтировать впускной коллектор, трубки рециркуляции EGR или части воздухозаборной системы. Перед началом работ следует обязательно сбросить давление в топливной системе через диагностическое меню или отключением питания ТНВД и прокруткой двигателя стартером.
Отключи аккумулятор, чтобы исключить риск короткого замыкания. Сними разъём с клапана, открути его специальным ключом или головкой – размер обычно 27 или 30 мм. Работай аккуратно: любое попадание мусора в открытую топливную рампу может привести к повреждению форсунок.
После демонтажа рекомендуется визуально оценить состояние уплотнительного кольца и проверить наличие загрязнений или следов коррозии. Установка нового или обслуженного клапана производится в обратной последовательности с обязательной заменой уплотнительного элемента.
Как визуально осмотреть клапан на предмет повреждений и загрязнений
Снимите клапан давления топлива, соблюдая порядок демонтажа, указанный производителем. Используйте чистые перчатки, чтобы исключить попадание загрязнений внутрь детали.
Проверьте корпус клапана на наличие микротрещин, следов коррозии, вмятин и механических деформаций. Особое внимание уделите зоне резьбы и уплотнительному кольцу – даже незначительные повреждения могут вызвать утечку топлива или некорректную работу.
Осмотрите входное и выходное отверстия клапана. При наличии нагара, металлической стружки или потемнений используйте лупу с увеличением не менее 5x. Загрязнения в этих зонах указывают на возможное засорение фильтрующих элементов или попадание продуктов износа топливного насоса.
Проверьте подвижность иглы (если конструкция предусматривает визуальный доступ к ней). Она должна свободно перемещаться при легком нажатии, без заеданий. При застревании – очистите клапан ультразвуком или замените.
Оцените состояние уплотнительных элементов. Потускнение, растрескивание или размягчение материала указывают на необходимость замены. Повторная установка изношенного кольца может привести к утечке и падению давления в рампе.
Перед обратной установкой очистите клапан снаружи мягкой безворсовой салфеткой и обезжирьте сопрягаемые поверхности с помощью изопропилового спирта.
Какие инструменты нужны для проверки клапана давления топлива
- Мультиметр с функцией измерения сопротивления – необходим для проверки целостности обмотки электромагнитного клапана и оценки сопротивления на его контактах. Номинальные значения указываются в технической документации конкретного двигателя.
- Диагностический сканер OBD-II с поддержкой протоколов CAN – позволяет считать ошибки, проверить параметры давления топлива в реальном времени и выполнить активацию клапана при наличии функции «активации исполнительных механизмов».
- Механический или электронный манометр высокого давления – используется для прямого измерения давления в рампе. Для подключения необходим соответствующий адаптер под топливную магистраль.
- Источник питания 12 В с регулятором тока – применяется для подачи напряжения на клапан вне системы. Это позволяет проверить реакцию клапана без вмешательства в ЭБУ.
- Осциллограф с щупами и функцией записи – нужен для анализа сигнала, подаваемого на клапан. Позволяет выявить нестабильную работу, прерывания и шумы в цепи управления.
- Комплект уплотнителей и переходников – требуется для безопасного подключения измерительных приборов к рампе и клапану без утечки топлива.
Использование только одного инструмента недостаточно. Проверка должна быть комплексной: электрическая часть, механическое состояние и реакция на управляющие сигналы. Перед началом работы необходимо сбросить давление в системе и соблюдать меры безопасности при обращении с топливом под высоким давлением.
Как проверить сопротивление электромагнитной обмотки клапана мультиметром
Отключите разъём электромагнитного клапана давления топлива. Убедитесь в отсутствии напряжения в системе, выключив зажигание и подождав не менее 5 минут. Это исключит ложные измерения и снизит риск короткого замыкания.
Номинальное сопротивление большинства клапанов в системе Common Rail находится в диапазоне от 3 до 15 Ом. Значение 4,5–6,5 Ом характерно для Bosch, Delphi и Denso. При получении результата ниже 2 Ом или выше 20 Ом обмотка считается неисправной: возможно межвитковое замыкание или обрыв.
Если сопротивление отсутствует (на экране “OL” или “1”), это указывает на разрыв цепи. При показании, близком к нулю, возможен короткий замыкание внутри катушки. В обоих случаях клапан подлежит замене. Повторите измерение дважды для исключения ошибки контакта щупов.
Не допускается измерение при подключённой массе или активной системе. Это приведёт к искажению данных и может повредить мультиметр. После проверки верните разъём в исходное положение и проверьте герметичность соединения.

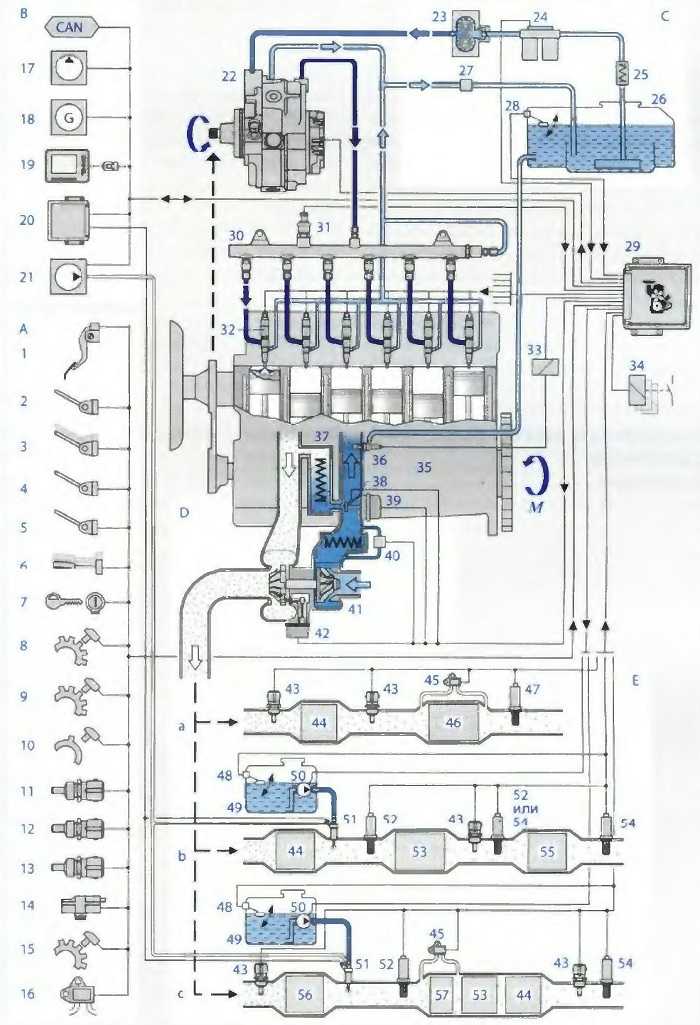

Как провести тест утечки топлива через клапан на заглушенном двигателе
Для проверки герметичности клапана давления топлива на заглушенном двигателе необходимо использовать диагностическое оборудование, позволяющее контролировать остаточное давление в рампе. Подключите манометр или диагностический сканер к топливной рейке через соответствующий порт. Заглушите двигатель и зафиксируйте показания давления сразу после остановки.
В течение 30 секунд давление не должно снижаться более чем на 1–2 МПа. Быстрое падение указывает на утечку топлива через перепускной клапан высокого давления. Для исключения других причин утечки отключите электрические разъёмы форсунок и проверьте повторно. Если давление по-прежнему падает, вероятнее всего, неисправен регулятор давления или клапан обратного слива.
Дополнительно рекомендуется перекрыть возвратную магистраль с помощью специального зажимного инструмента. Если после этого падение давления прекращается – неисправен клапан сброса давления. Для точности результатов тест выполняется при температуре окружающей среды не ниже +10 °C, с полностью заряженным аккумулятором, чтобы исключить ошибки диагностики по напряжению датчиков.
После завершения проверки обязательно сбросьте остаточное давление через диагностический порт и аккуратно отсоедините оборудование, чтобы избежать попадания топлива на горячие части двигателя или в электропроводку.
Как использовать диагностический сканер для считывания параметров клапана
Подключите диагностический сканер к диагностическому разъему автомобиля, обычно расположенному под рулевой колонкой. Включите зажигание, не запуская двигатель, чтобы обеспечить питание на ЭБУ.
Запустите программу сканера и выберите модель автомобиля и тип двигателя с системой common rail. Перейдите в раздел «Live Data» или «Потоковые данные», где отображаются текущие параметры датчиков и исполнительных механизмов.
Найдите в списке параметров позицию, связанную с клапаном давления топлива (часто обозначается как «Fuel Pressure Regulator», «Fuel Pressure Control Valve» или аналогично). Обратите внимание на значения давления топлива, управляющего сигнала (обычно напряжение или широтно-импульсная модуляция), а также на отклик клапана в динамике.
Для проверки работоспособности клапана проследите изменение параметров при изменении нагрузки и оборотов двигателя. При увеличении нагрузки управляющий сигнал должен корректно изменяться, а давление топлива – стабилизироваться в заданных пределах.
Если сканер позволяет, выполните активизацию клапана в режиме ручного управления (actuator test). Это даст возможность проверить реакцию клапана и изменение параметров в реальном времени без запуска двигателя.
Фиксируйте показатели напряжения или сигнала управления и давление топлива при различных режимах работы для последующего сравнения с эталонными значениями, указанными в сервисной документации производителя.
При расхождении данных, нестабильных или отсутствующих показателях возможны неисправности клапана, электрической цепи или датчиков. В таких случаях дальнейшая диагностика должна включать проверку электропроводки и механическое состояние клапана.

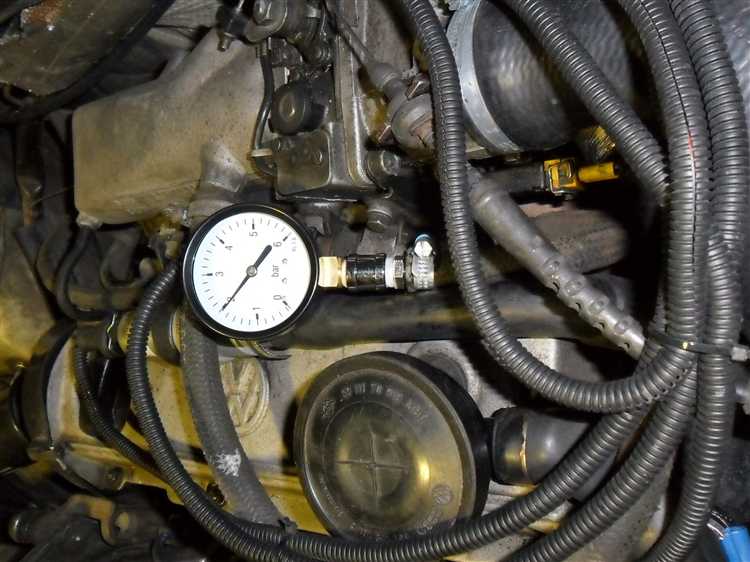

Когда замена клапана предпочтительнее его очистки или ремонта
Замена клапана давления топлива в системе common rail необходима при наличии механических повреждений корпуса или внутреннего седла клапана, которые невозможно устранить без полной замены детали. Если клапан деформирован, треснул или изношен сверх допустимых пределов, очистка и ремонт не восстановят герметичность и точность работы.
При частых повторных отказах после чистки или ремонтов стоит рассматривать замену, так как ресурсы оригинального клапана ограничены. Изношенные пружины или избыточный люфт штока приводят к нестабильному давлению и снижению эффективности подачи топлива.
Диагностические показатели, такие как невозможность удержания заданного давления при испытаниях или постоянное самопроизвольное открытие клапана, сигнализируют о необходимости замены. В случаях загрязнений, вызванных металлическими частицами или деградацией топлива, часто страдает внутренняя поверхность клапана – при значительных повреждениях очистка неэффективна.
Ремонт оправдан только при минимальных отложениях и отсутствии видимых дефектов, при условии применения специализированных средств и инструментов. Если доступные методы не восстанавливают параметры работы в пределах технических требований, замена – единственный способ избежать последующих поломок и дорогостоящих ремонтов топливной системы.
Вопрос-ответ:
Какие признаки указывают на неисправность клапана давления топлива в системе common rail?
Симптомы могут включать нестабильную работу двигателя, снижение мощности, ухудшение динамики и появление ошибок в блоке управления. Иногда наблюдаются рывки при разгоне или повышенный расход топлива. Это происходит из-за неправильного поддержания давления в топливной магистрали.
Как можно проверить клапан давления топлива без сложного оборудования?
Для начальной проверки достаточно осмотреть клапан на наличие внешних повреждений и загрязнений. Можно проверить его работу, подключив вакуумметр или манометр к топливной рампе и наблюдая изменение давления при включении и выключении зажигания. Однако для точного тестирования лучше использовать специальный диагностический сканер.
Какие инструменты и приборы нужны для точной диагностики клапана давления топлива в common rail?
Для подробной проверки потребуется манометр высокого давления, диагностический сканер для считывания данных с ЭБУ, а также мультиметр для проверки электропитания клапана. Иногда используют осциллограф, чтобы оценить электрические сигналы и работу соленоида клапана.
Можно ли самостоятельно заменить клапан давления топлива при его неисправности, или лучше обратиться к специалистам?
Замена клапана требует аккуратности и знания устройства системы common rail. Важно правильно отсоединить топливные магистрали, чтобы не повредить детали и избежать утечки топлива. Если есть опыт работы с топливной системой, можно выполнить замену самостоятельно, соблюдая технику безопасности. В противном случае рекомендуется доверить эту процедуру профессионалам.
