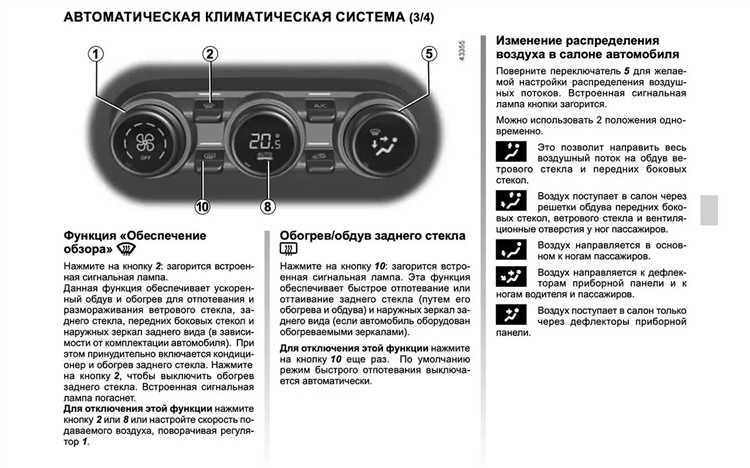

Нагрев зеркал заднего вида активируется автоматически при включении обогрева заднего стекла или вручную, в зависимости от конструкции автомобиля. Если стекло зеркала остаётся холодным, несмотря на включённую систему, необходимо убедиться в наличии питания и исправности нагревательного элемента. Для этого используется мультиметр в режиме измерения напряжения и сопротивления.
Перед началом проверки важно ознакомиться со схемой подключения зеркал в конкретной модели. В большинстве автомобилей подогрев питается от бортовой сети 12 В, и питание подаётся на контакты нагревательного элемента внутри корпуса зеркала. Обычно к каждому зеркалу подходит двухконтактный разъём: один провод – «+» (обычно синий или чёрный с цветной полосой), второй – масса (обычно чёрный или коричневый).
Проверка начинается с измерения напряжения на разъёме при включённом обогреве. Если на клеммах присутствует около 12 В, питание поступает, и необходимо переходить к проверке сопротивления самого элемента. Для этого отключают разъём и измеряют сопротивление между контактами на зеркале. Исправный нагреватель имеет сопротивление от 5 до 20 Ом, в зависимости от конструкции. Если сопротивление стремится к бесконечности – элемент разорван. Если показывает ноль или близко к нему – короткое замыкание.
Работа с мультиметром должна проводиться при выключенном зажигании при измерении сопротивления и при включённом – при измерении напряжения. После проверки следует убедиться в надёжности разъёмов, отсутствии следов коррозии и целостности проводки между блоком управления и зеркалами.
Как определить наличие обогрева на зеркалах по маркировке и проводке
Для начала следует осмотреть корпус зеркала и стекло на наличие заводской маркировки. Указание на обогрев может быть выполнено в виде пиктограммы с изображением волнистых линий или аббревиатуры, например, «HTR» (heater) или «Heated». Маркировка может располагаться с внутренней стороны зеркального элемента или на корпусе, ближе к основанию.
Если маркировка отсутствует, нужно проверить количество проводов, подходящих к зеркальному элементу. В вариантах без обогрева, как правило, подходит только два провода – они отвечают за регулировку положения зеркала. При наличии обогрева добавляется минимум два дополнительных провода, идущих непосредственно к зеркальному элементу. Их сечение обычно чуть толще, так как они рассчитаны на ток обогрева.
Рекомендуется демонтировать накладку с обратной стороны зеркала или аккуратно снять стекло, если это возможно без повреждений. Наличие контактных площадок или тонких металлических дорожек на задней поверхности стекла указывает на наличие нагревательных элементов.
Если доступ к проводке открыт, можно прозвонить её мультиметром. В режиме омметра между двумя контактами обогрева должно быть сопротивление в пределах 2–20 Ом. Полное отсутствие сопротивления (обрыв) или слишком низкие значения (короткое замыкание) говорят о неисправности или отсутствии нагревателя.
Снятие наружного зеркала для доступа к контактам обогрева
Перед демонтажем зеркала необходимо отключить питание бортовой сети, сняв клемму с аккумулятора. Это исключает риск короткого замыкания при случайном замыкании контактов внутри корпуса зеркала.
Доступ к креплениям зеркала чаще всего осуществляется через внутреннюю пластиковую накладку, расположенную на стойке двери. Она удерживается на защелках или саморезах. После её снятия открывается доступ к болтам или гайкам крепления корпуса зеркала.
При снятии корпуса важно аккуратно отсоединить фишку проводки. Она может быть зафиксирована защёлкой. Потяните коннектор строго по направлению выхода, без перекосов, чтобы не повредить контакты.
Если необходимо демонтировать только стекло, например, для проверки или замены нагревательного элемента, его можно снять отдельно. Оно удерживается пластиковыми фиксаторами или защёлками. Подденьте нижний край пластиковым съемником или тонкой деревянной лопаткой и равномерно потяните. При наличии электрообогрева стекло будет соединено двумя проводами – снимайте их, запомнив полярность или сделав фото для обратной сборки.
После получения доступа к контактам обогрева можно приступать к диагностике цепи мультиметром. Контактные группы находятся в тыльной части зеркального элемента или внутри корпуса зеркала, в зависимости от конструкции.
Перед началом проверки необходимо отключить питание автомобиля и отсоединить разъём, идущий к зеркалу. Разъёмы чаще всего содержат от 3 до 7 контактов, среди которых два отвечают за питание нагревательного элемента.
Измерение сопротивления нагревательного элемента мультиметром
Перед началом измерения необходимо отключить зеркало от питания и дождаться его полного остывания. Сопротивление нагревательного элемента зависит от его типа и площади. В большинстве случаев для автомобильных зеркал это значение находится в пределах от 2 до 15 Ом.
Если прибор показывает значение вне указанного диапазона или «обрыв» (OL), это может свидетельствовать о неисправности: перегорании нагревательной нити либо повреждении дорожек. Слишком низкое сопротивление (менее 1 Ом) указывает на короткое замыкание или пробой изоляции.
После измерения щупы отсоединяются, зеркало возвращается на место, и можно переходить к проверке работы системы под нагрузкой.
Проверка наличия напряжения на проводах при включённом обогреве
- Установите мультиметр в режим измерения постоянного напряжения (DCV), выбрав диапазон 20 В.
- Подключите чёрный щуп к «массе» кузова автомобиля – это может быть любая металлическая часть с надёжным контактом.
- проверьте предохранитель, связанный с обогревом зеркал;
- удостоверьтесь в наличии напряжения на выходе кнопки включения обогрева;
- исключите обрыв проводки между реле и зеркалами.
Все измерения проводите аккуратно, избегая короткого замыкания щупов между собой или на корпус автомобиля.
Поиск обрыва или повреждений в цепи обогрева зеркал
Для выявления обрыва или повреждений в цепи обогрева зеркал используется мультиметр в режиме проверки сопротивления (омметр). Сначала отключите питание обогрева и снимите зеркало для доступа к контактам.
Если сопротивление в пределах нормы, проверьте проводку от зеркала к блоку управления. Для этого установите мультиметр в режим прозвонки или измерения сопротивления и последовательно проверьте провода на наличие разрывов. При больших значениях сопротивления или отсутствии сигнала – участок провода повреждён.
Особое внимание уделите разъёмам и клеммам: окисление или механические повреждения ухудшают контакт. Для локализации неисправности осмотрите изоляцию проводов на предмет повреждений и проверьте целостность контактов с помощью щупов мультиметра.
После выявления повреждённого участка замените провод или восстановите контакт. Завершите проверку контролем напряжения на контактах при включённом обогреве, чтобы убедиться в исправности цепи.

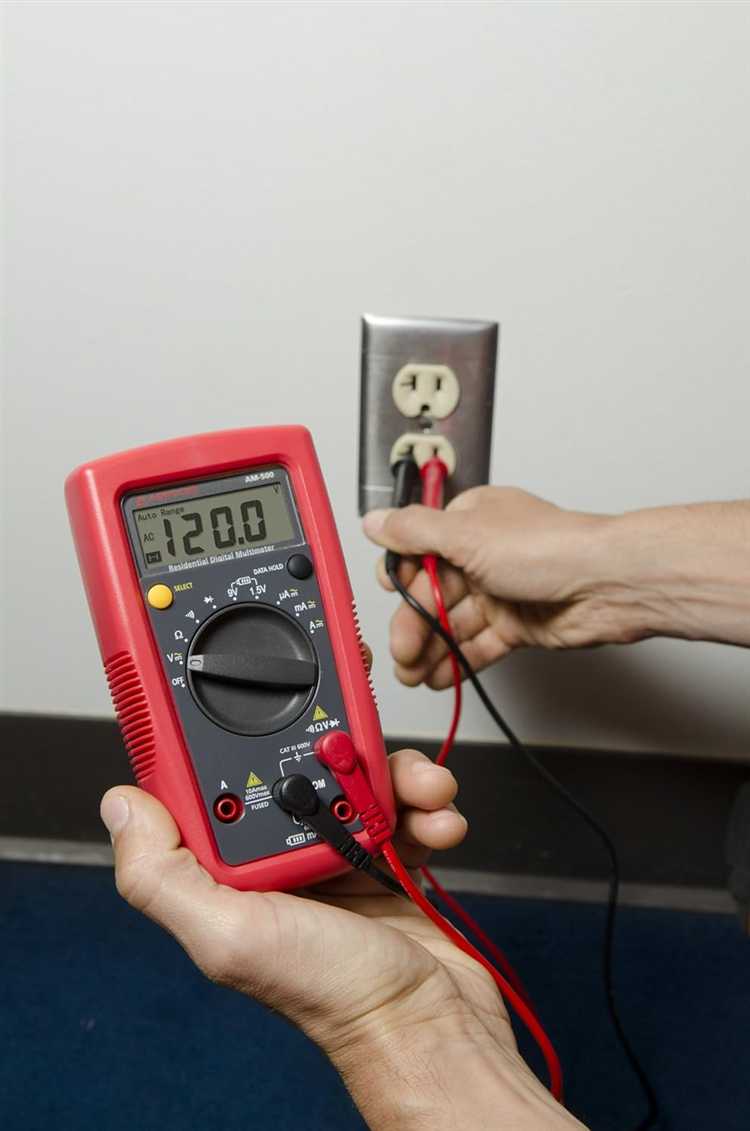

Проверка состояния кнопки или реле включения обогрева
Для проверки кнопки или реле обогрева зеркал потребуется мультиметр в режиме прозвонки или измерения сопротивления.
Проверка кнопки:
- Отключите питание автомобиля или снимите соответствующий предохранитель, чтобы избежать короткого замыкания.
- Снимите кнопку с панели управления.
- Подключите щупы мультиметра к контактам кнопки.
- Нажмите кнопку и проверьте наличие замыкания между контактами. При нажатии мультиметр должен показать низкое сопротивление (около 0 Ом).
- При отпускании кнопки сопротивление должно быть бесконечным (обрыв цепи).
Проверка реле обогрева:
- Проверьте обмотку реле, измерив сопротивление между управляющими контактами – обычно значение составляет от 50 до 200 Ом.
- Подайте питание на управляющие контакты реле (обычно 12 В) и слушайте щелчок срабатывания.
- При подаче питания проверьте прозвонку контактов переключателя реле – они должны замыкаться.
- Если реле не срабатывает, замените его.
В случае сомнений или отсутствия срабатывания, замените кнопку или реле на заведомо исправные для точной проверки.
Проверка работоспособности обогрева при помощи термодатчика
Для проверки нагрева зеркала используйте точный цифровой термодатчик с диапазоном измерения от -10°C до +100°C. Установите термодатчик на поверхность зеркала в зоне нагревательного элемента.
Перед включением обогрева зафиксируйте начальную температуру зеркала. Затем активируйте систему обогрева и замеряйте температуру каждые 1–2 минуты.
Через 5–7 минут температура должна повыситься минимум на 10–15 градусов по сравнению с исходным значением. Если прирост отсутствует или минимален (менее 5°C), вероятен дефект нагревательного элемента или цепи питания.
Для точности измерений избегайте попадания прямых солнечных лучей на зеркало и избегайте касания термодатчика руками во время замеров.
При подозрении на неполадки проверьте напряжение на контактах обогрева мультиметром. Если напряжение в норме, а температура не растет, неисправен нагревательный элемент.
Такой метод позволяет быстро выявить функциональные сбои в системе обогрева зеркал без разборки узла.
Вопрос-ответ:
Как определить, что обогрев зеркал на автомобиле неисправен с помощью мультиметра?
Для проверки обогрева зеркал нужно измерить сопротивление нагревательного элемента. Сначала отключите питание зеркала и снимите зеркало для доступа к контактам. Затем установите мультиметр в режим измерения сопротивления и подключите щупы к выводам нагревателя. Если показания близки к значению, указанному в документации (обычно несколько Ом), элемент исправен. Очень высокое или бесконечное сопротивление указывает на обрыв, а слишком низкое — на короткое замыкание.
Можно ли проверить обогрев зеркал мультиметром без снятия зеркала с автомобиля?
Да, проверка возможна, если есть доступ к разъему обогрева зеркала. С помощью мультиметра в режиме измерения напряжения при включенном обогреве можно проверить наличие питания на соответствующих контактах. Если напряжение присутствует, но зеркала не греются, вероятна неисправность нагревательного элемента. Если напряжения нет, следует проверить проводку, предохранители и управляющие элементы.
Как проверить работоспособность реле обогрева зеркал с помощью мультиметра?
Для проверки реле сначала найдите его в блоке предохранителей или реле автомобиля. Отсоедините реле и проверьте обмотку с помощью режима измерения сопротивления мультиметра — сопротивление должно быть в пределах нормы (обычно несколько сотен Ом). Затем проверьте контактную группу реле на замыкание и размыкание при подаче напряжения на обмотку. Если контакты не переключаются, реле подлежит замене.
Почему обогрев зеркал не работает, если мультиметр показывает нормальное напряжение на проводах?
Если на проводах есть напряжение, но зеркала не греются, причина может быть в повреждении нагревательного элемента — внутри зеркала может быть разрыв или короткое замыкание, которые мультиметр не выявляет при измерении напряжения. Также проблема может скрываться в плохом контакте на разъёмах, окислении или нарушении целостности проводки непосредственно перед зеркалом. Проверка сопротивления нагревательного элемента поможет уточнить диагноз.
