Как работает абс на приоре

Система антиблокировочной тормозной системы (ABS) на Ладе Приоре предназначена для предотвращения блокировки колес при резком торможении, что обеспечивает сохранение управляемости и стабильности автомобиля. В основе работы ABS лежит постоянный контроль скорости вращения каждого колеса с помощью специальных датчиков. При обнаружении замедления колеса, указывающего на блокировку, электронный блок управления регулирует давление в тормозной магистрали.

На Ладе Приоре используется модуль ABS, включающий насос и клапаны, которые оперативно снижают и повышают давление тормозной жидкости на отдельном колесе. Это позволяет избежать потери сцепления и уменьшить риск заноса. В системе применяется алгоритм частотного модулирования давления, который может изменять давление десятки раз в секунду, что обеспечивает максимально эффективное торможение даже на скользких покрытиях.

Для корректной работы ABS важно своевременно проверять исправность датчиков скорости колес и техническое состояние гидравлического блока. Рекомендуется проводить диагностику системы при каждом плановом ТО и при появлении индикатора ABS на панели приборов. Отказ одного из компонентов системы снижает эффективность ABS и увеличивает риск аварийных ситуаций.

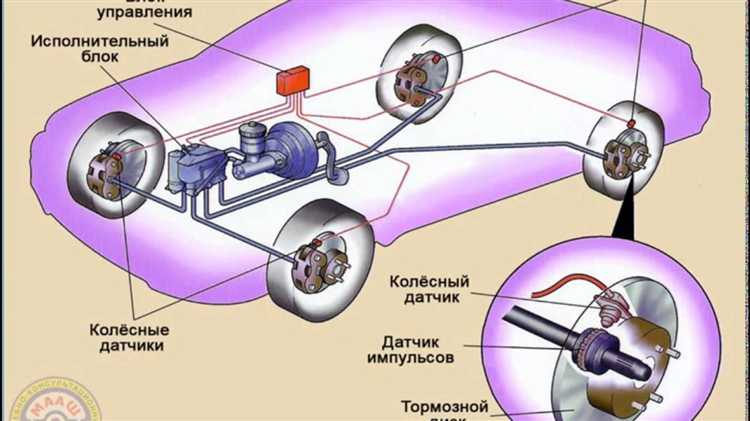

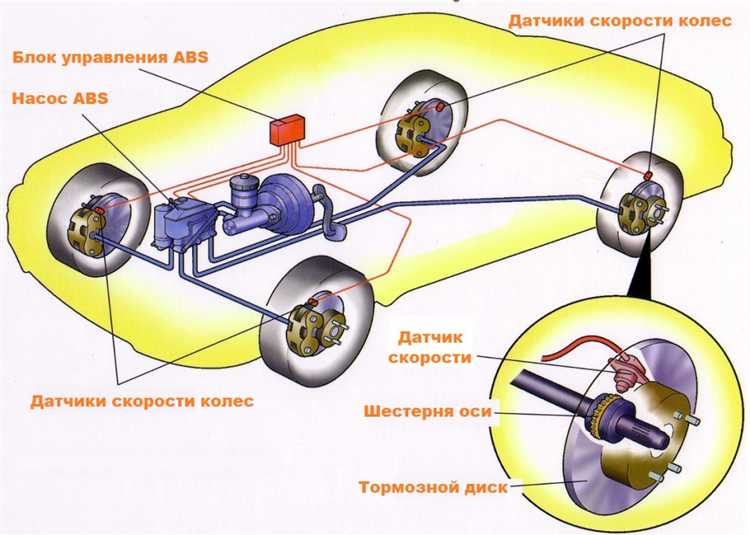

Устройство и состав системы ABS на Лада Приора

Гидравлический блок управления состоит из нескольких клапанов и насоса, регулирующих давление тормозной жидкости в каждом контуре. При обнаружении критического замедления вращения колеса насос снижает давление, предотвращая его блокировку, а затем повышает давление до восстановления сцепления с дорогой.

Электронный блок управления (ЭБУ) анализирует сигналы с датчиков скорости каждого колеса. В Лада Приора используется четыре датчика, установленных на ступицах передних и задних колес. ЭБУ обрабатывает данные с частотой до нескольких сотен раз в секунду, мгновенно реагируя на изменение скорости вращения.

Датчики скорости колес представляют собой индуктивные или магнитные элементы, регистрирующие скорость вращения и передающие сигналы в ЭБУ. Для корректной работы датчики должны быть чистыми и правильно установлены, так как загрязнения или повреждения приводят к сбоям в системе ABS.

Исполнительные механизмы – электромагнитные клапаны гидравлического блока, обеспечивающие модуляцию давления тормозной жидкости. Они управляются сигналами от ЭБУ, позволяя точно регулировать силу торможения каждого колеса в отдельности.

Рекомендуется регулярно проводить диагностику системы ABS с использованием сканера, а также контролировать состояние датчиков и гидравлического блока. При появлении индикатора ABS на панели приборов следует немедленно проверить целостность и функциональность компонентов системы.

Как датчики скорости колес передают информацию в систему ABS

На Лада Приора в системе ABS применяются индуктивные датчики скорости колес, расположенные на ступицах каждого колеса. Каждый датчик состоит из магнитного сердечника и катушки, которая реагирует на металлические зубья на кольце-импульсном диске, установленном на приводном валу колеса.

При вращении колеса зубья диска проходят мимо сердечника датчика, вызывая изменение магнитного поля и индуцируя переменное электрическое напряжение. Частота этого сигнала напрямую пропорциональна скорости вращения колеса.

Сигналы от всех четырех датчиков передаются по отдельным проводам на электронный блок управления ABS (ЭБУ). В ЭБУ происходит преобразование аналогового сигнала в цифровую информацию, анализ скорости каждого колеса в режиме реального времени.

ЭБУ сравнивает полученные данные и при обнаружении резкого снижения скорости одного из колес (начало пробуксовки) запускает алгоритмы модуляции тормозного давления для предотвращения блокировки. Таким образом, своевременная и точная передача сигнала от датчиков критична для корректной работы ABS.

Рекомендуется периодически проверять целостность проводки и состояние датчиков скорости, так как загрязнение или повреждение элементов может вызвать искажение сигналов и неправильную работу системы.

Роль электронного блока управления в контроле торможения

Электронный блок управления (ЭБУ) системы ABS на Лада Приора отвечает за анализ и обработку данных, поступающих от датчиков скорости колес, а также за корректировку давления в тормозной системе для предотвращения блокировки колес.

Основные функции ЭБУ включают:

• Сбор информации с датчиков скорости каждого колеса с частотой до нескольких сотен измерений в секунду.
• Определение момента начала скольжения колеса при торможении.
• Регулировку давления тормозной жидкости путем управления гидравлическим клапаном для восстановления сцепления с дорогой.

Алгоритм работы ЭБУ построен на сравнении скоростей колес и выявлении отклонений, свидетельствующих о пробуксовке. При обнаружении блокировки ЭБУ быстро снижает давление в тормозной системе на проблемном колесе, а затем повышает его обратно. Такие циклы происходят с частотой до 15 раз в секунду, что обеспечивает стабильность управления и сокращение тормозного пути.

Для корректной работы ЭБУ необходимо:

1. Обеспечить стабильное питание блока с защитой от скачков напряжения.
2. Поддерживать исправность и чистоту датчиков скорости колес.
3. Использовать оригинальные или сертифицированные комплектующие для гидравлической части системы.

В Лада Приора ЭБУ интегрирован с другими системами автомобиля, что позволяет учитывать параметры работы двигателя и электроники для оптимизации тормозного процесса, особенно на скользких покрытиях и при экстренном торможении.

Механизм модуляции давления тормозной жидкости при срабатывании ABS

При срабатывании ABS на Ладе Приора модуляция давления тормозной жидкости осуществляется с помощью гидравлического блока управления (ГБУ), который регулирует давление в тормозной системе по сигналам от датчиков скорости колес.

ГБУ включает три основных режима работы клапанов: снижение давления, удержание давления и повышение давления. Снижение давления происходит при обнаружении пробуксовки колеса – электромагнитный клапан перекрывает подачу тормозной жидкости, снижая давление в тормозном контуре. Удержание давления – клапан фиксирует текущее давление, предотвращая дальнейшее снижение. Повышение давления реализуется за счёт открытия клапана подачи жидкости, позволяя вернуть давление к исходному уровню.

Контроль давления происходит с частотой до 15 раз в секунду, что обеспечивает оперативное реагирование системы на изменения состояния колёс. При этом электроника ЭБУ анализирует данные с датчиков и посылает команды ГБУ для точной модуляции давления, предотвращая блокировку колес и сохраняя управляемость автомобиля.

Рекомендуется регулярно проверять состояние гидравлических линий и клапанов ГБУ, так как износ или загрязнение влияют на качество модуляции давления и эффективность работы ABS. Особое внимание следует уделять уровню тормозной жидкости и её состоянию, поскольку загрязнения снижают скорость отклика клапанов.

В результате скоординированной работы ЭБУ и ГБУ происходит быстрое снижение давления при скольжении, стабильное удержание и точное восстановление давления, что обеспечивает безопасность торможения на различных дорожных покрытиях.

Как система ABS предотвращает блокировку колес при торможении

Система ABS на Лада Приора использует данные с датчиков скорости вращения каждого колеса для контроля момента их блокировки. При резком торможении, если датчик фиксирует резкое снижение скорости вращения колеса, сигнал поступает в электронный блок управления (ЭБУ) ABS.

ЭБУ анализирует информацию и при угрозе блокировки активирует модулятор тормозного давления. Модулятор быстро снижает давление тормозной жидкости на соответствующем контуре, что предотвращает блокировку колеса. После стабилизации скорости колеса давление вновь повышается.

Этот цикл снижения и повышения давления происходит с частотой до 15 раз в секунду, что позволяет поддерживать оптимальное сцепление колеса с дорогой и сохранять управляемость автомобиля.

Для обеспечения точной работы системы, рекомендуется регулярно проверять исправность датчиков скорости и состояние тормозной жидкости. Некачественная жидкость или загрязнённые датчики снижают эффективность модуляции давления и могут привести к ошибкам в работе ABS.

Важным элементом является также гидравлический блок ABS, который при срабатывании обеспечивает быстрое переключение давления в тормозных магистралях, обеспечивая своевременную и точную реакцию на изменение сцепления колес с покрытием.

Таким образом, система ABS поддерживает вращение колес на грани сцепления, что предотвращает блокировку, улучшает устойчивость и сокращает тормозной путь в экстренных ситуациях.

Симптомы неисправностей ABS и их влияние на работу тормозов

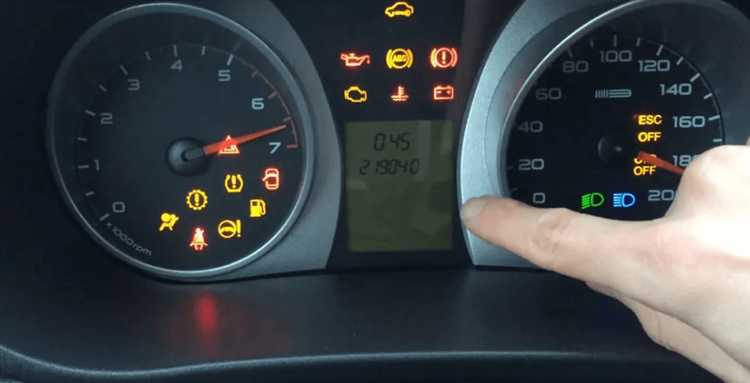

• Загоревшийся индикатор ABS на приборной панели. Постоянное или периодическое включение индикатора сигнализирует о сбоях в работе датчиков или ЭБУ системы.
• Увеличение тормозного пути на скользкой дороге. При неисправности ABS колеса могут блокироваться, снижая эффективность торможения и управляемость.
• Пульсация педали тормоза при торможении. Отсутствие или нестабильная работа модуляции давления тормозной жидкости свидетельствует о проблемах с гидравлическим блоком или насосом.
• Необычные звуки при торможении. Шумы или щелчки могут указывать на неисправность клапанов или электромагнитных реле в модуле ABS.
• Неравномерное тормозное усилие на разных колесах. Это влияет на устойчивость автомобиля и часто связано с выходом из строя датчиков скорости или повреждением проводки.

Влияние данных неисправностей на работу тормозов:

1. Потеря антиблокировочной функции приводит к блокировке колес при резком торможении, увеличивая риск заноса и потери управления.
2. Система торможения переходит в аварийный режим, в котором ABS отключается, и тормоза работают как обычные, без защиты от блокировки.
3. Неравномерное распределение тормозного усилия снижает эффективность торможения и повышает износ шин и тормозных дисков.
4. Возможное возникновение ложных срабатываний ABS с излишней пульсацией педали тормоза, что ухудшает комфорт и безопасность управления.

Рекомендуется при появлении перечисленных симптомов:

• Своевременно проводить диагностику сканером для выявления кодов ошибок ЭБУ ABS.
• Проверять состояние и чистоту датчиков скорости колес, а также их крепление и проводку.
• Контролировать уровень и качество тормозной жидкости, при необходимости проводить прокачку тормозной системы.
• Обращаться в специализированные сервисы для ремонта гидравлического блока и замены неисправных компонентов.

Игнорирование неисправностей ABS на Лада Приора существенно повышает риск аварийных ситуаций, особенно на скользких покрытиях и при экстренном торможении.

Методы самостоятельной проверки и диагностики системы ABS на Лада Приора

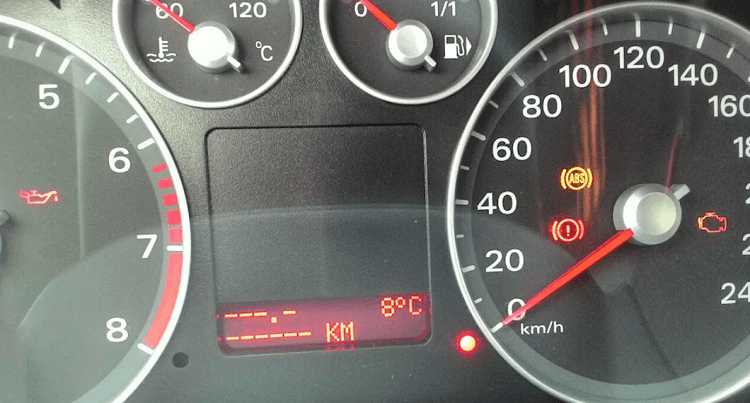

Для диагностики ABS на Лада Приора в первую очередь необходимо проверить индикатор ABS на приборной панели. При включении зажигания лампа должна загореться на несколько секунд и погаснуть. Если индикатор остается горящим или мигает, это сигнал о неисправности системы.

Следующий шаг – визуальный осмотр датчиков скорости колес и их разъемов. Необходимо очистить от грязи и проверить отсутствие повреждений проводки. Особенно часто выходят из строя датчики на передних колесах из-за попадания влаги и коррозии контактов.

Для самостоятельной проверки работы датчиков можно использовать мультиметр в режиме измерения сопротивления. Значение должно быть в пределах 800-1500 Ом (зависит от конкретной модификации). Полное отсутствие показаний или слишком низкое/высокое сопротивление указывает на неисправность.

При наличии доступа к диагностическому сканеру с поддержкой протокола OBD-II, рекомендуется считать коды ошибок ABS. Они укажут на конкретный элемент, вызывающий сбой – датчик, блок управления или насос гидравлики. В базовом варианте на Ладе Приора можно использовать доступные адаптеры ELM327 и программу типа Torque или ScanMaster.

Также эффективен метод проверки системы в движении. На ровной дороге с хорошим покрытием плавно нажмите на тормоз до блокировки колес (или до начала срабатывания ABS). При корректной работе должна ощущаться пульсация педали и отсутствие блокировки колес. Отсутствие пульсации при резком торможении указывает на сбой системы.

Рекомендуется регулярно проверять состояние тормозной жидкости и уровень в бачке, так как низкий уровень может вызвать ошибку ABS. При подозрении на гидравлическую неисправность стоит проверить работу электробензонасоса и клапанов в гидроблоке – для этого потребуется специализированное оборудование или помощь сервиса.

Вопрос-ответ:

Как система ABS на Лада Приора определяет момент начала блокировки колес?

Система контролирует скорость вращения каждого колеса с помощью специальных датчиков. При замедлении колеса до определённого порога, сигнал с датчика фиксирует риск блокировки. Электронный блок управления анализирует эти данные и принимает решение о временном снижении тормозного усилия, чтобы предотвратить остановку вращения колеса.

Какие компоненты системы ABS на Лада Приора отвечают за регулирование давления в тормозной системе?

Основную роль играют гидравлический блок с клапанами и электронный блок управления (ЭБУ). Клапаны регулируют подачу тормозной жидкости к колесам, изменяя давление при необходимости. ЭБУ управляет работой клапанов на основе сигналов от датчиков скорости, обеспечивая модуляцию тормозного усилия для предотвращения блокировки.

Как система ABS влияет на поведение автомобиля при экстренном торможении на скользкой дороге?

ABS предотвращает полный срыв колёс в блокировку, позволяя сохранить управляемость автомобиля. Благодаря постоянной модуляции давления в тормозной системе колёса продолжают вращаться, что помогает водителю удерживать направление движения. Это снижает риск заноса и повышает безопасность при торможении на скользком покрытии.

Что происходит в системе ABS Лада Приора, если один из датчиков скорости выходит из строя?

При неисправности датчика ЭБУ фиксирует ошибку и может отключить работу ABS для обеспечения безопасности. В этом случае система торможения работает в обычном режиме без модуляции, и водитель получает предупреждение на панели приборов. Рекомендуется как можно скорее провести диагностику и заменить неисправный датчик.

Можно ли проверить исправность системы ABS самостоятельно, и как это сделать на Лада Приора?

Проверку проводят несколькими способами. Например, при включении зажигания на панели приборов кратковременно загорается индикатор ABS — это нормальный режим самотестирования. При движении можно осторожно проверить работу системы на ровной поверхности с хорошим сцеплением, плавно нажав на тормоз и отмечая отсутствие блокировки колёс. Для более точной диагностики используют специализированные сканеры, считывающие коды ошибок из ЭБУ.
