Самодельная антенна для рации позволяет адаптировать характеристики под конкретные условия работы, сократить затраты и добиться стабильной связи. При правильном расчёте длины и конструкции можно увеличить дальность приёма и передачи сигнала без дополнительных усилителей.
Для расчёта оптимальной длины используют формулу L = 300 / (4 × f), где L – длина вибратора в метрах, а f – рабочая частота в мегагерцах. Например, для частоты 145 МГц длина составит около 0,517 м. Точность расчёта напрямую влияет на согласование антенны с передатчиком и снижение потерь мощности.
Выбор материалов зависит от доступности и условий эксплуатации. Для вибратора часто применяют медную или алюминиевую трубку диаметром 6–10 мм, обеспечивающую достаточную жёсткость и проводимость. Изоляционные элементы из фторопласта или текстолита снижают паразитные емкости и предотвращают замыкание на корпус.
Перед началом сборки следует определить место установки и способ крепления. Вертикальные штыревые конструкции обеспечивают круговую диаграмму направленности, а направленные антенны типа «волновой канал» позволяют сфокусировать сигнал в заданном направлении, что увеличивает дальность на выбранном азимуте.
Выбор типа антенны под конкретный диапазон частот
Для диапазона 27 МГц (Си-Би) подходят четвертьволновые штыревые антенны длиной около 2,7 м. Они обеспечивают устойчивый приём и передачу при работе на автомобильных и стационарных радиостанциях. В условиях ограниченного пространства можно использовать укороченные модели с катушкой согласования, но это снизит коэффициент полезного действия.
В диапазоне 136–174 МГц (VHF) востребованы антенны длиной 1/4 или 5/8 волны. Для переносных раций применяются гибкие штыри длиной 38–50 см, согласованные через встроенный LC-контур. Стационарные варианты изготавливают из жёстких металлических труб с надёжной изоляцией в основании.
Для частот 400–470 МГц (UHF) целесообразно использовать компактные антенны 1/4 или 1/2 волны, так как их физическая длина не превышает 15–35 см. При самостоятельном изготовлении важно точно рассчитать активную часть по формуле L = 300 / (4 × f), где L – длина в метрах, f – рабочая частота в мегагерцах.
При выборе конструкции необходимо учитывать не только диапазон, но и условия эксплуатации. Для работы в движении штыревые модели с жёстким креплением предпочтительнее, а для стационарных точек связи – направленные антенны с усилением 6–12 дБ, позволяющие сосредоточить энергию в нужном направлении.
Подбор и подготовка проводников и изоляторов
Для изготовления антенны важно правильно выбрать материалы для проводников и изоляторов, так как это определяет эффективность работы антенны. Проводники должны обеспечивать минимальные потери сигнала, а изоляторы – выдерживать эксплуатационные нагрузки и не мешать передаче сигнала.
При подборе проводников предпочтительнее использовать медь или алюминий. Медь обладает низким сопротивлением, что минимизирует потери на проводнике. Алюминий, хотя и менее проводящий, легче и дешевле, что делает его хорошим вариантом для определенных конструкций. Оба материала доступны в виде проводов различного диаметра, что позволяет подбирать оптимальный для нужной частоты.
Важно учитывать диаметр провода. Для антенн с рабочими частотами до 1 ГГц достаточно провода диаметром 1-2 мм. Для более высоких частот могут понадобиться более тонкие проводники, чтобы снизить сопротивление и улучшить резонанс. Толщина проводника влияет также на ширину диаграммы направленности и полосу пропускания антенны.
Для изоляторов лучше всего использовать материалы с высокой диэлектрической прочностью, такие как полиэтилен, стеклоткань или керамика. Эти материалы хорошо выдерживают внешние воздействия и не искажают сигналы. Для антенн, которые будут использоваться на улице, стоит выбрать изоляторы, которые устойчивы к ультрафиолетовому излучению и погодным условиям.
Изоляторы должны быть правильно расположены, чтобы избежать коротких замыканий. Обычно их устанавливают в местах соединений проводников и опор, а также между элементами, которые могут контактировать друг с другом. Надежность соединений и изоляция от внешних воздействий критически важны для стабильной работы антенны.
Расчёт длины вибратора для заданной частоты
Для расчёта длины вибратора антенны необходимо учитывать длину волны, соответствующую частоте работы. Формула для вычисления длины волны:
λ = c / f
где:
λ – длина волны,
c – скорость света в вакууме (приблизительно 3 × 10^8 м/с),
f – частота в герцах (Гц).
После вычисления длины волны можно определить длину вибратора. Для полуволнового вибратора (классическая антенна) длина вибратора составляет половину длины волны:
L = λ / 2
Если антенна должна работать в другой конфигурации, например, четвертьволновой, то длина вибратора будет равна четверти длины волны:
L = λ / 4
Таким образом, расчёт длины вибратора для заданной частоты можно выполнить по указанным формулам, подставив нужное значение частоты. Например, для частоты 145 МГц (частота работы многих радиостанций для любительских антенн) расчёт будет следующим:
λ = 3 × 10^8 м/с / 145 × 10^6 Гц = 2,07 м
Для полуволнового вибратора:
L = 2,07 м / 2 = 1,035 м
Для точного изготовления антенны важно учитывать точные параметры, такие как диэлектрическая проницаемость материалов, а также возможные погрешности при расчётах в зависимости от условий установки антенны. В некоторых случаях длину вибратора корректируют в зависимости от диаметра проводника и других факторов.
Изготовление и крепление мачты или опоры
Мачту можно изготовить из труб различного диаметра в зависимости от размеров и веса антенны. Для легких антенн подойдет труба диаметром 25-40 мм, для более крупных конструкций – 50-80 мм. Важно использовать материал с хорошей коррозийной стойкостью, например, алюминиевые или стальные трубы с антикоррозийным покрытием.
При монтаже мачты, важно предусмотреть крепления для стабилизации конструкции. Для этого на нижней части мачты устанавливаются анкеры, которые обеспечивают жесткость и минимизируют возможность наклона при сильном ветре. Крепление мачты к стене или другим опорам осуществляется с помощью специализированных монтажных хомутов, которые должны быть расположены через равные промежутки (не более 2 метров). Это обеспечит равномерное распределение нагрузки.
Если мачта устанавливается на открытом пространстве, рекомендуется использовать бетонный фундамент для ее основания. Для этого выкопайте яму диаметром 40-60 см и глубиной 80-100 см. На дно ямы укладывается слой песка для дренажа, затем заливается бетонная смесь. Через 1-2 дня после схватывания бетона можно начинать устанавливать мачту. Она крепится к фундаменту с помощью металлических анкеров.
Если антенна устанавливается на крыше, следует позаботиться о дополнительной гидроизоляции, чтобы избежать повреждений кровли. Мачту закрепляют с помощью стальных плит, которые прикручиваются к крыше через монтажные болты. Важно следить за углом наклона антенны, чтобы она не создавалась вектором ветровой нагрузки.
Независимо от типа опоры, важно обеспечить ее правильное заземление, чтобы избежать повреждений оборудования в случае попадания молнии.
Монтаж и пайка разъёма для подключения кабеля
Перед началом монтажа подготовьте необходимые инструменты: паяльник, припой, мультиметр, бокорезы, нож для зачистки кабеля и отвертки. Также вам потребуется пайка с флюсом, чтобы обеспечить надёжное соединение проводников с контактами разъёма.
1. Начните с подготовки кабеля. С помощью ножа для зачистки аккуратно снимите изоляцию с проводника на длину, которая соответствует размеру разъёма. Обратите внимание, что изоляция должна быть удалена равномерно, чтобы не повредить жилы кабеля.
2. После этого аккуратно зачистите экран кабеля. Для этого используйте нож или бокорезы. Важно не повредить медный провод, чтобы не возникло короткого замыкания.
3. Теперь подготовьте сам разъём. На разъёме есть несколько частей: центральный контакт, экран и корпус. Убедитесь, что разъём чистый, и не имеет дефектов, таких как трещины или повреждения.
4. С помощью паяльника нагрейте центральный контакт разъёма. Нанесите припой на контакт и медную жилу кабеля, чтобы они хорошо соединились. Держите паяльник в течение нескольких секунд, чтобы припой расплавился и создал надёжное соединение.
5. После пайки центрального контакта, переходите к экрану кабеля. Это более сложная задача, так как экран может иметь несколько слоёв изоляции. Необходимо аккуратно припаять экран к металлическому корпусу разъёма, чтобы избежать потери сигнала.
6. Проверьте качество соединений с помощью мультиметра. Для этого измерьте сопротивление между центральным контактом и экраном. Если сопротивление близко к нулю, то соединение надёжное. Если есть сопротивление, перепаяйте соединение, чтобы избежать потерь сигнала.
7. Закрепите разъём на кабеле, установив его в корпус. Убедитесь, что все элементы разъёма находятся на своих местах и соединения крепкие.
8. После монтажа и пайки проверьте готовую антенну с подключённым кабелем с помощью радиостанции. Это поможет убедиться в отсутствии потерь сигнала и правильности монтажа разъёма.
Настройка антенны с помощью КСВ-метра
Для точной настройки антенны необходим КСВ-метр (коэффициент стоячей волны), который позволяет измерить, насколько эффективно антенна передает и принимает сигнал. Он поможет точно откалибровать параметры антенны, чтобы минимизировать потери сигнала.
Прежде чем начать настройку, подключите КСВ-метр между антенной и передатчиком. Убедитесь, что используемый КСВ-метр поддерживает диапазон частот вашей рации.
Запустите передатчик и установите его мощность на минимальный уровень. Прочитайте показания КСВ-метра. Идеальное значение КСВ должно быть близким к 1:1, что означает отсутствие стоячих волн. Чем выше значение КСВ, тем больше потери энергии и тем хуже работает антенна.
Если КСВ больше 1,5:1, необходимо корректировать длину антенны. Для антенн с фиксированной длиной это можно сделать путем изменения высоты вертикальной части или регулировки длины вибратора (если используется диполь). Для штыревых антенн длина должна быть скорректирована до минимального значения КСВ.
Для настройки антенны, при КСВ > 1,5:1, аккуратно изменяйте длину антенны и снова проверяйте значение на КСВ-метре. Если результат остается неудовлетворительным, попытайтесь изменить угол наклона антенны относительно горизонта или положение её основания. Это может повлиять на резонансную частоту и уровень КСВ.
После внесения изменений проводите несколько замеров, чтобы удостовериться в стабильности показателей. Если значение КСВ стабилизировалось в пределах 1,1:1 – 1,5:1, настройка антенны завершена.
Дополнительно, на некоторых КСВ-метрах есть возможность измерения уровня выходной мощности. Это может помочь в случае, если стоит задача не только уменьшить КСВ, но и обеспечить максимальную эффективность передачи сигнала.
Важно: Убедитесь, что КСВ-метр правильно откалиброван перед использованием, а также проверьте соединения на отсутствие потерь сигнала.

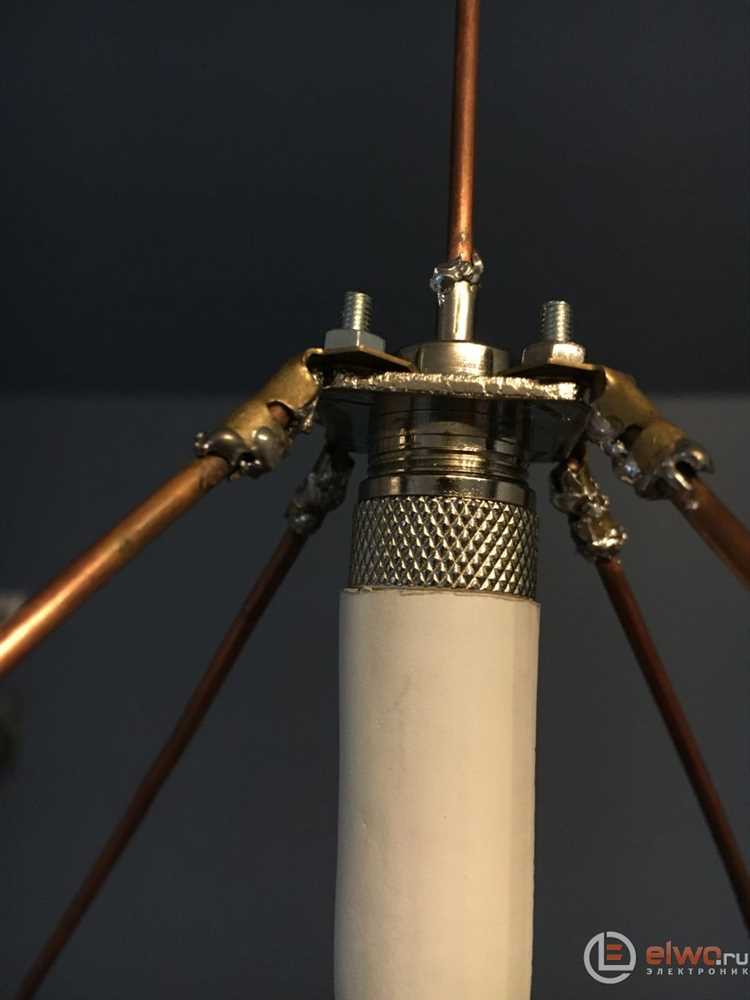

Проверка работы в условиях реальной радиосвязи
После того как антенна изготовлена, важно проверить ее эффективность в условиях реальной радиосвязи. Этот этап включает в себя несколько ключевых моментов, которые помогут удостовериться в работоспособности устройства.
Прежде всего, необходимо выбрать место для испытания, учитывая отсутствие препятствий, таких как здания или сильные источники помех. Лучше всего проводить тестирование на открытой местности или в условиях с минимальным уровнем шумов.
Основные этапы проверки:
- Подключение антенны: Подключите антенну к радиостанции или трансиверу и проверьте соединение на предмет надежности. Слабые контакты могут существенно повлиять на результат работы.
- Настройка на рабочую частоту: Убедитесь, что ваша радиостанция настроена на соответствующую частоту, на которой предполагается использование антенны.
- Измерение КСВ: Используйте КСВ-метр для проверки соответствия антенны и радиостанции. Идеальный коэффициент стоячей волны должен быть близким к 1:1. Если показатель значительно выше, антенна может требовать корректировки.
- Проверка диапазона: Проводите тесты на разных частотах, чтобы удостовериться в стабильности сигнала. Для этого можно использовать частотный анализатор или проверку на связи с другими радиостанциями.
- Оценка дальности связи: Проводите радиосвязь на различных дистанциях, чтобы проверить диапазон работы антенны. В идеальных условиях антенна должна обеспечивать связь на расстоянии, указанном в расчетах.
Если на каком-либо этапе возникнут проблемы с качеством связи, это может быть связано с конструкцией антенны, ее расположением или неправильной настройкой. В таком случае следует провести дополнительные корректировки.
При необходимости настройте антенну, изменяя ее длину или угол наклона. Эти параметры напрямую влияют на эффективность передачи и приема сигнала.
Вопрос-ответ:
Как правильно выбрать материалы для антенны для рации?
Для изготовления антенны важно правильно выбрать проводники и изоляторы. Для проводников обычно используют медные или алюминиевые провода, так как они обладают хорошими электрическими свойствами. Для изоляторов подходит пластик или керамика, которые выдерживают нагрузки и обеспечивают стойкость к воздействию внешних факторов. Также важно учитывать, что материалы должны быть достаточно лёгкими и долговечными.
Как рассчитать длину вибратора для антенны, чтобы она работала на определенной частоте?
Длина вибратора антенны зависит от частоты, на которой она будет работать. Формула для расчета длины половины волны (L) такова: L = 150 / f, где f — частота в МГц. Полученную длину можно затем разделить на 2, чтобы получить длину половины вибратора. Важно учитывать, что в зависимости от типа антенны (например, диполь или вертикальная) расчёт может немного отличаться.
Какие инструменты необходимы для монтажа антенны для рации?
Для монтажа антенны понадобятся следующие инструменты: паяльник и припой для соединения проводников, отвертки для крепления элементов, ножницы или секатор для обрезки кабеля, а также измерительный инструмент, например, КСВ-метр для проверки согласования антенны с кабелем. Также может понадобиться дрель для монтажа крепежных элементов.
Как проверить работоспособность антенны после её изготовления?
После изготовления антенны важно провести её проверку с помощью КСВ-метра, чтобы убедиться, что коэффициент стоячей волны (КСВ) находится в пределах нормы. Это гарантирует, что антенна правильно согласована с передатчиком и не вызывает потерь сигнала. Также стоит протестировать антенну в реальных условиях, чтобы убедиться в её стабильной работе на нужной частоте.
Нужно ли использовать усилитель для рации с самодельной антенной?
Усилитель может понадобиться, если мощность передатчика слишком низкая для обеспечения стабильной связи. Однако перед его использованием стоит убедиться, что антенна корректно настроена и её характеристики соответствуют требуемым. В некоторых случаях достаточно просто правильно настроить антенну, чтобы добиться нужной дальности связи без усилителя.
Как правильно выбрать материалы для изготовления антенны для рации?
При выборе материалов для антенны стоит учитывать несколько факторов, таких как частотный диапазон, условия эксплуатации и тип рации. Для изготовления антенны часто используются медные или алюминиевые провода, так как они обладают хорошей проводимостью и устойчивы к воздействию внешней среды. Также стоит выбирать изоляционные материалы, которые выдержат погодные условия и не будут создавать потерь на высоких частотах. Например, для корпуса антенны можно использовать пластиковые или композитные материалы. Важно, чтобы все элементы антенны были совместимы друг с другом, и в процессе сборки была соблюдена правильная длина и конструкция каждого элемента.
