Как сделать генератор из электродвигателя

Как сделать генератор из электродвигателя

Переделка электродвигателя в генератор позволяет получать электричество из доступных источников механической энергии – например, вращения вала с помощью ветроколеса, ременной передачи или ручного привода. Такой подход часто применяют для автономного энергоснабжения мастерских, дачных построек и мобильных установок. Основная задача – правильно подобрать тип двигателя и внести необходимые конструктивные изменения для работы в режиме генерации.

Наиболее подходящими считаются двигатели постоянного тока с магнитами (PMDC) и асинхронные двигатели с короткозамкнутым ротором, модифицированные для возбуждения от конденсаторов. Важно учитывать номинальные обороты и мощность, чтобы получить стабильное напряжение и ток при заданной скорости вращения. Например, двигатель от стиральной машины при 1500 об/мин способен выдавать до 200 В при подключении к правильной схеме возбуждения.

Для успешной переделки требуется подготовить механическую основу крепления, обеспечить надежную передачу крутящего момента и подобрать нагрузку, соответствующую возможностям генератора. При этом стоит предусмотреть систему контроля параметров – вольтметр, амперметр, а при необходимости и стабилизатор напряжения. Грамотная компоновка элементов и точный расчет характеристик позволяют получить компактный и эффективный источник энергии без использования дорогостоящего оборудования.

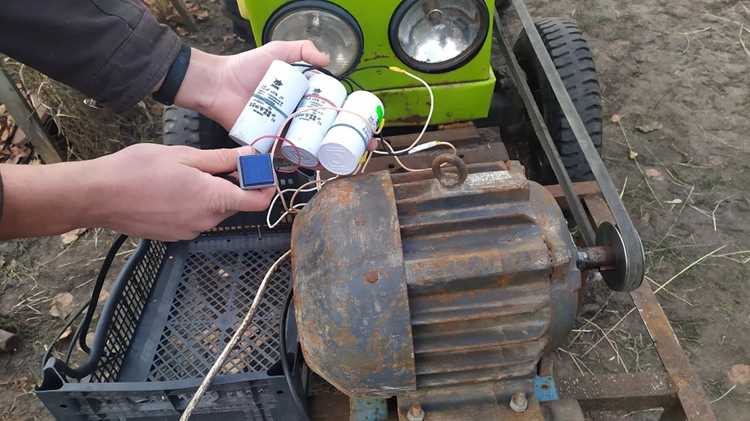

Выбор типа двигателя и оценка его параметров: мощность, номинальное напряжение и частота вращения

Выбор типа двигателя и оценка его параметров: мощность, номинальное напряжение и частота вращения

Для переделки двигателя в генератор важно подобрать модель с параметрами, соответствующими требуемой выходной мощности и условиям эксплуатации.

  • Тип двигателя:
    • Асинхронный трёхфазный – устойчив к перегрузкам, подходит для работы на постоянных оборотах, требует внешнего возбуждения или конденсаторов.
    • Коллекторный постоянного тока – даёт выходное напряжение без сложных схем возбуждения, удобен для низких оборотов, но менее долговечен.
    • Синхронный – обеспечивает стабильную частоту, используется в установках с постоянной скоростью вращения вала.
  • Мощность:
    • Рассчитывается по потребностям нагрузки с запасом 20–30%.
    • Двигатель на 1 кВт при номинальных оборотах даст около 800–900 Вт электрической мощности после переделки.
  • Номинальное напряжение:
    • Для бытовых систем – целесообразно выбирать двигатели на 220 В (переменный ток) или 12–48 В (постоянный ток) в зависимости от системы накопления и преобразования энергии.
    • При низковольтных системах проще согласовать работу с аккумуляторами, но потребуется больший ток.
  • Частота вращения:
    • Оптимально – от 1000 до 3000 об/мин для асинхронных моделей, что упрощает согласование с приводом.
    • Для низкооборотных установок целесообразно использовать двигатели с большим количеством полюсов или редукторы.

Перед выбором конкретного экземпляра проверяют сопротивление обмоток, отсутствие межвитковых замыканий и состояние подшипников.

Определение конфигурации обмоток и числа полюсов для требуемого выходного напряжения

Напряжение генератора зависит от числа витков в каждой фазе, схемы соединения обмоток и скорости вращения ротора. Для повышения выходного напряжения увеличивают количество витков или переходят на последовательное соединение фаз, при снижении – уменьшают витки либо используют параллельное соединение.

Число полюсов определяет частоту генерируемого напряжения по формуле: f = (n × p) / 120, где f – частота в Гц, n – скорость вращения в об/мин, p – количество полюсов. Для получения 50 Гц при 1500 об/мин необходимо 4 полюса, при 3000 об/мин – 2 полюса. Увеличение числа полюсов позволяет снизить обороты двигателя, сохраняя требуемую частоту.

При переделке электродвигателя в генератор важно сохранить баланс между количеством полюсов и параметрами обмотки: слишком малое число витков при большом количестве полюсов приведёт к низкому напряжению, а чрезмерное количество витков при малом числе полюсов вызовет повышенное сопротивление и падение мощности.

Подготовка вала и механического привода: подбор шкива, муфты и креплений

Перед монтажом генератора необходимо обеспечить надёжную передачу вращения от источника механической энергии на вал двигателя. Качество этой передачи напрямую влияет на стабильность выходного напряжения и срок службы подшипников.

  • Измерение параметров вала: определите точный диаметр микрометром, проверьте наличие шпоночного паза, оцените выступающую длину для установки элементов привода.
  • Выбор шкива: подбирайте диаметр так, чтобы частота вращения ротора соответствовала требуемой генераторной; для ремён привода используйте профили A, B или SPZ, исходя из мощности и оборотов.
  • Муфты: при жёстком соединении с валом двигателя используйте кулачковые или фланцевые муфты; для компенсации несоосности – эластомерные или пружинные.
  • Крепёж шкива или муфты: предпочтительно фиксировать через шпоночное соединение и прижимной винт; для валов без шпонки – использовать конусные втулки Taper Lock или посадку с натягом.
  • Балансировка: проверяйте биение после установки; дисбаланс свыше 0,05 мм снижает ресурс подшипников.
  1. Очистить вал от заусенцев и коррозии.
  2. Установить выбранный шкив или муфту, контролируя соосность с приводным элементом.
  3. Затянуть крепёж с применением динамометрического ключа по рекомендациям производителя.
  4. Проверить лёгкость вращения и отсутствие посторонних шумов при холостом прокручивании.

Организация возбуждения: самовозбуждение vs внешнее питание обмоток ротора

Организация возбуждения: самовозбуждение vs внешнее питание обмоток ротора

В генераторах на базе электродвигателей постоянного тока или синхронных машин возбуждение ротора можно реализовать двумя способами: самовозбуждением и внешним питанием. Выбор зависит от доступных источников энергии, требуемой стабильности напряжения и условий пуска.

Самовозбуждение использует остаточную намагниченность стали ротора. При раскрутке в обмотке возникает небольшой ЭДС, который усиливает магнитное поле через регулятор напряжения. Такой метод подходит для автономных установок без внешнего источника питания, но требует исправного регулятора и достаточного остаточного магнетизма. Потеря остаточной намагниченности делает запуск невозможным без принудительной накачки.

Внешнее питание предполагает подачу постоянного тока на обмотки ротора от аккумулятора, блока питания или отдельного возбудителя. Это обеспечивает быстрый выход на рабочий режим, точный контроль напряжения и независимость от состояния остаточного магнетизма. Недостаток – зависимость от исправности дополнительного источника.

Параметр Самовозбуждение Внешнее питание
Необходимость внешнего источника Не требуется Обязателен
Запуск при потере остаточной намагниченности Невозможен без накачки Возможен всегда
Стабильность напряжения при переменной нагрузке Средняя, зависит от регулятора Высокая
Сложность реализации Низкая Средняя, требуется доп. оборудование
Применение Автономные установки без АКБ Системы с постоянным источником питания

При модернизации электродвигателя под генератор в условиях, где доступна батарея или блок питания, рациональнее использовать внешнее возбуждение для повышения стабильности. Для полностью автономных установок предпочтительно самовозбуждение с сохранением остаточной намагниченности.

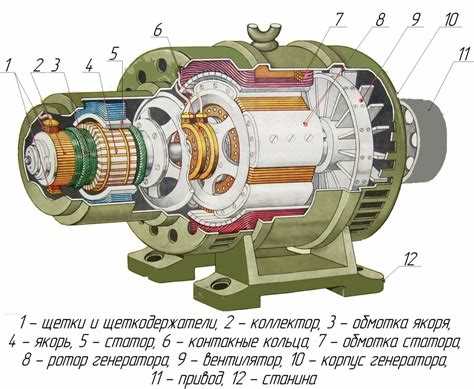

Схема выпрямления и фильтрации для получения стабильного постоянного или переменного тока

Схема выпрямления и фильтрации для получения стабильного постоянного или переменного тока

Для преобразования выходного напряжения генератора на базе электродвигателя в стабильный постоянный ток используется мостовая схема выпрямления на диодах типа 1N5408 (до 3 А) или аналогах с соответствующим токовым запасом. При трёхфазной обмотке целесообразно применять трёхфазный мост на шести диодах Шоттки с низким падением напряжения для минимизации потерь.

После выпрямления пульсации сглаживаются электролитическим конденсатором ёмкостью 4700–10000 мкФ на каждые 100 Вт нагрузки. Для снижения высокочастотных помех параллельно электролиту подключается керамический конденсатор 0,1–0,47 мкФ. В мощных системах дополнительно устанавливается LC-фильтр с дросселем на ферритовом сердечнике и конденсатором аналогичной ёмкости для повышения стабильности напряжения под нагрузкой.

Если требуется стабильный переменный ток, после генератора устанавливается электронный стабилизатор или инвертор, формирующий синусоиду с фиксированной частотой и амплитудой. При этом выпрямление выполняется только в цепи питания инвертора, а частотная стабилизация осуществляется его схемотехникой.

Для предотвращения пробоя конденсаторов напряжение на них должно быть не менее чем на 20% выше номинального напряжения генератора. Все соединения выполняются с минимальной длиной проводников для уменьшения индуктивных наводок и потерь.

Электрическая защита и охлаждение: предохранители, термовыключатели и вентиляция

Электрическая защита и охлаждение: предохранители, термовыключатели и вентиляция

Для защиты обмоток генератора от короткого замыкания и перегрузки устанавливают плавкие предохранители или автоматические выключатели с током срабатывания на 10–15% выше номинального. Они монтируются в разрыв выходной цепи, максимально близко к генератору, чтобы минимизировать риск повреждения проводки.

Термовыключатели крепятся непосредственно к корпусу или к обмоткам статора и размыкают цепь при достижении критической температуры, обычно 80–120 °C. При выборе следует учитывать температуру срабатывания и время реакции, чтобы избежать перегрева при резких пиковых нагрузках.

Принудительная вентиляция обязательна при длительной работе генератора на высокой мощности. Используют осевые или центробежные вентиляторы с производительностью не менее 2–3 м³/мин на каждые 500 Вт тепловыделения. Поток воздуха направляют вдоль ребер охлаждения корпуса, обеспечивая беспрепятственный выход нагретого воздуха. При установке в кожухе необходимо предусмотреть воздухозаборные отверстия с пылевыми фильтрами для предотвращения загрязнения внутренних элементов.

Методы проверки и испытаний под нагрузкой: измерения тока, напряжения и частоты

Перед испытаниями генератора подключают нагрузочный резистор или лампы накаливания, обеспечивая потребление не менее 50 % от предполагаемой рабочей мощности. Измерение тока выполняют амперметром, включённым последовательно в цепь нагрузки, с учётом предела измерений, превышающего ожидаемое значение на 20–30 %. Для точности фиксируют показания при стабильных оборотах вала.

Напряжение контролируют вольтметром параллельно нагрузке, выбирая шкалу, соответствующую рабочему диапазону генератора. При снижении оборотов на 10 % допустимое падение напряжения не должно превышать 5 % от номинала. Если отклонение выше – проверяют обмотки и контактные соединения.

Частоту измеряют частотомером или мультиметром с функцией измерения частоты, подключённым параллельно нагрузке. Для генераторов, рассчитанных на 50 Гц, допустимая погрешность не более ±0,5 Гц при стабильных оборотах. При значительном дрейфе частоты проверяют состояние привода и равномерность вращения.

Испытания проводят не менее 10 минут под постоянной нагрузкой, фиксируя динамику изменения тока, напряжения и частоты. Полученные данные сравнивают с расчётными значениями для оценки эффективности генератора и выявления скрытых дефектов.

Вопрос-ответ:

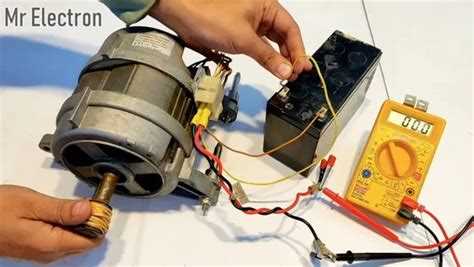

Можно ли использовать старый электродвигатель от стиральной машины для сборки генератора?

Да, такой двигатель подходит. Наибольший интерес представляют асинхронные моторы с короткозамкнутым ротором или коллекторные двигатели. Перед началом работ нужно проверить исправность подшипников, обмоток и состояние коллектора или ротора. Также важно определиться с методом возбуждения — постоянными магнитами или внешним источником тока.

Как правильно подключить обмотки, чтобы получить стабильное напряжение?

Схема подключения зависит от типа электродвигателя. Если используется асинхронный двигатель с конденсаторным запуском, то для генерации переменного тока обмотки соединяют в звезду или треугольник. При переделке коллекторного двигателя часто достаточно подать вращение на вал и подключить нагрузку к выводам обмотки якоря. Для стабилизации напряжения применяют регуляторы или контроллеры, особенно при питании чувствительной электроники.

Нужны ли постоянные магниты при переделке асинхронного двигателя в генератор?

Да, установка магнитов часто требуется. В стандартном асинхронном моторе ротор не способен генерировать ток без внешнего возбуждения. Постоянные магниты обеспечивают создание постоянного магнитного поля, что позволяет получать электроэнергию без подключения к сети. Магниты фиксируют на роторе, а статорные обмотки выводят на клеммы для подключения нагрузки.

Как рассчитать мощность самодельного генератора?

Мощность зависит от оборотов, конструкции двигателя, сечения проводов обмоток и качества магнитов. Приближённо можно оценить её по формуле: P = U × I, где U — получаемое напряжение, I — ток под нагрузкой. Для точного измерения лучше провести практические испытания, постепенно увеличивая нагрузку и контролируя температуру обмоток.

Можно ли подключить такой генератор напрямую к бытовым приборам?

В большинстве случаев нет, особенно если речь идёт о технике, чувствительной к качеству питания. Самодельные генераторы часто дают нестабильное напряжение и частоту. Для питания бытовых приборов лучше использовать инвертор с функцией стабилизации, который преобразует вырабатываемый ток в безопасный для техники формат.

Можно ли использовать старый электродвигатель от стиральной машины для сборки генератора?

Да, электродвигатель от старой стиральной машины подходит для переделки в генератор, особенно асинхронный с короткозамкнутым ротором. Его можно использовать для выработки электричества при помощи ременной передачи или прямого соединения с вращающимся валом. Однако потребуется доработка: установка конденсаторов для возбуждения, замена или перемотка обмоток, а также настройка оборотов, чтобы получить нужное напряжение. Для бытовых нужд часто используют ременной привод от ветроколеса или небольшого бензинового двигателя.

Как рассчитать, сколько энергии сможет вырабатывать самодельный генератор из электродвигателя?

Мощность генератора зависит от типа и характеристик исходного электродвигателя, скорости вращения вала и схемы подключения. Сначала нужно узнать паспортную мощность мотора и его номинальные обороты. Затем, зная коэффициент КПД (обычно 60–80% для самодельных конструкций), можно рассчитать примерную выходную мощность. Например, если двигатель рассчитан на 1 кВт и 1500 об/мин, то при вращении на этих оборотах и с учётом потерь реально получить около 600–800 Вт электрической энергии. Для стабильной работы необходимо также предусмотреть регулятор напряжения и защиту от перегрузки.
