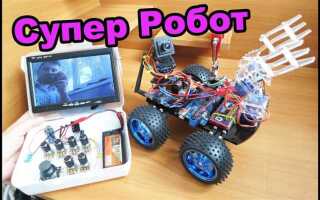

Как сделать маленького робота на пульте управления

Для сборки компактного робота потребуется базовый набор компонентов: микроконтроллер, моторы с редукторами, аккумулятор, приемник сигнала и пульт управления. Рекомендуется использовать микроконтроллер серии Arduino Nano или аналогичный, благодаря их небольшому размеру и удобству программирования.

Выбор моторов зависит от предполагаемой нагрузки и скорости. Для маленького робота обычно подходят моторы с низким напряжением 3–6 В и встроенным редуктором для увеличения крутящего момента. Аккумулятор лучше выбирать литий-ионный или литий-полимерный с напряжением 3,7 В и емкостью от 500 мАч для продолжительной работы.

Пульт управления чаще всего реализуется на основе радиочастотного модуля 2,4 ГГц (например, NRF24L01) или инфракрасного приемника. Для надежной связи необходимо соблюдать минимальное расстояние между роботом и пультом, не превышающее 20 метров при отсутствии препятствий.

Перед началом сборки важно составить схему подключения всех элементов и проверить работу каждого компонента отдельно. После подключения всех узлов можно переходить к написанию программы управления, используя стандартные библиотеки для выбранного микроконтроллера.

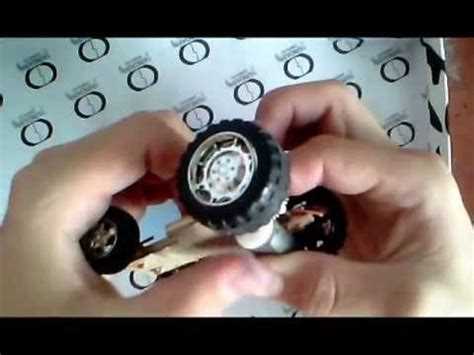

Выбор типа робота и принципа управления

Для сборки маленького робота на пульте управления сначала определитесь с типом конструкции. Наиболее популярны следующие варианты:

• Колёсные роботы – просты в сборке и обеспечивают хорошую манёвренность. Чаще всего используют 2 или 4 колеса с независимыми моторами.
• Гусеничные роботы – подходят для неровных поверхностей, но требуют более сложного привода и управления.
• Ходячие роботы – имитируют движение ног, сложны в реализации, подходят для экспериментов с кинематикой.

Для начинающего рекомендуется колёсный робот с двумя двигателями постоянного тока и одним сервоприводом для управления поворотом, если требуется.

Принцип управления зависит от выбранного пульта и протокола связи:

1. Радиоуправление (RC) – классический способ, пульт и приёмник работают на фиксированной частоте (например, 2.4 ГГц). Управление происходит с помощью джойстиков, сигналы передаются напрямую.
2. Bluetooth – подходит для управления через смартфон или специализированный контроллер с Bluetooth-модулем (HC-05, HC-06). Не требует лицензирования частот, диапазон до 10 метров.
3. Wi-Fi – даёт больше свободы и дальность, но требует настройки сети и управления через приложения или веб-интерфейс.

Для простого робота выбирайте радиоуправление или Bluetooth. Радиоуправление обеспечивает минимальную задержку, Bluetooth – простоту интеграции с доступными устройствами.

Для управления двигателями используются микроконтроллеры (Arduino, ESP32), которые принимают команды с приёмника и преобразуют их в сигналы для драйверов моторов (L298N, TB6612FNG).

Важный параметр – количество каналов пульта. Для базового робота достаточно 2–3 каналов: движение вперёд/назад и поворот. Если робот оснащён дополнительными функциями (рука, манипулятор), потребуется больше каналов.

Подбор компонентов для шасси и корпуса

Для компактного робота основа – шасси с размерами примерно 100х70 мм. Оптимальны легкие алюминиевые или пластиковые рамы, обеспечивающие жесткость при минимальном весе. Толщина материала 1,5–2 мм гарантирует прочность без излишней массы.

Колеса выбирают диаметром 30–50 мм. Резиновые накладки повышают сцепление с поверхностью, важно учитывать тип местности. Для ровных полов подходят гладкие колеса, для шероховатых – с протектором.

Двигатели – микромоторы постоянного тока с редуктором, ток потребления не выше 500 мА. Частота вращения редуктора около 100 об/мин обеспечит адекватную скорость и управляемость.

Для крепления элементов используют мелкие винты М2 или М2,5. Отверстия на шасси должны быть расположены с шагом 10 мм для удобства сборки и замены деталей.

Корпус предпочтительнее из легкого пластика ABS или PLA (3D-печать). Толщина стенок 2–3 мм обеспечивает защиту электроники от внешних воздействий и достаточно прочен для повседневного использования.

Обеспечьте вентиляционные отверстия в корпусе для отвода тепла от моторов и аккумулятора. Их размер – 5–7 мм, расположение – над источниками нагрева.

Расположение аккумулятора под низом шасси уменьшит центр тяжести, улучшая устойчивость. Для защиты используйте амортизирующие прокладки толщиной 3–5 мм из вспененного материала.

Выбор электродвигателей и расчет их мощности

Для маленького робота подходят компактные двигатели постоянного тока с редуктором или сервоприводы. Основные характеристики – напряжение питания, крутящий момент и потребляемый ток.

Расчет мощности двигателя базируется на массе робота, скорости и сопротивлении движению.

• Масса робота (m) измеряется в килограммах.
• Желаемая скорость (v) в метрах в секунду.
• Сила сопротивления движению (F) рассчитывается как F = μ × m × g, где μ – коэффициент трения колес, g = 9.8 м/с².

Мощность двигателя (P) определяется по формуле P = F × v.

Например, для робота массой 1 кг, с μ = 0.02 и скоростью 0.4 м/с:

F = 0.02 × 1 × 9.8 = 0.196 Н

P = 0.196 × 0.4 = 0.0784 Вт

Рекомендуется брать двигатель с запасом мощности не менее 2–3 раз, то есть около 0.2–0.3 Вт на каждое колесо.

Выбор редуктора влияет на крутящий момент и скорость. При коэффициенте редукции 50:1 двигатель с меньшей скоростью вращения будет иметь больший момент, что важно для преодоления неровностей.

Потребляемый ток должен соответствовать возможностям источника питания и управляющей электроники. Максимальный ток двигателя лучше проверить по паспортным данным и учитывать пиковые нагрузки.

1. Определить массу и желаемую скорость робота.
2. Вычислить силу сопротивления F = μ × m × g.
3. Рассчитать мощность P = F × v.
4. Выбрать двигатель с мощностью минимум в 2 раза выше рассчитанной.
5. Учесть напряжение питания и максимальный ток.
6. При необходимости использовать редуктор для увеличения крутящего момента.

Подбор контроллера и модуля радиоуправления

Для управления маленьким роботом оптимально подходят микроконтроллеры серии Arduino Nano или STM32F103 («Blue Pill»). Они компактны, имеют достаточное количество входов-выходов и хорошо поддерживаются сообществом.

Arduino Nano работает на частоте 16 МГц, обладает 14 цифровыми и 8 аналоговыми пинами, что позволяет подключить моторы, датчики и модуль радиоуправления без ограничений.

STM32F103 имеет более высокую производительность (72 МГц) и поддерживает коммуникации по SPI, I2C и UART, что важно для сложных протоколов радиосвязи.

Выбор модуля радиоуправления зависит от дальности и надежности сигнала. Для коротких дистанций (до 50 метров) подойдет модуль 2.4 ГГц на базе NRF24L01. Он обеспечивает двунаправленную связь, низкое энергопотребление и легко интегрируется с Arduino.

Для большей дальности (до 500 метров и более) рекомендуются модули на основе радиочастот 433 МГц, например, HC-12. Они обеспечивают стабильный сигнал и устойчивы к помехам, но требуют более тщательной настройки скорости передачи и протокола.

При выборе учитывайте совместимость интерфейсов: NRF24L01 и HC-12 подключаются через UART или SPI. Контроллер должен иметь необходимые пины для подключения выбранного модуля и питания.

Также стоит предусмотреть резерв по напряжению питания – большинство модулей работают на 3.3 В, тогда как Arduino Nano питается от 5 В, потребуется преобразователь уровня.

Перед покупкой модулей рекомендуется проверить наличие библиотек и примеров кода для выбранного контроллера, чтобы ускорить разработку и отладку радиоуправления.

Схема подключения питания и распределение проводки

Для питания маленького робота чаще всего используют Li-ion аккумуляторы 7.4 В (2S) или Li-Po 7.4 В с емкостью 1000–1500 мА·ч. Напряжение выбирают исходя из требований контроллера и моторов. Для понижения напряжения применяют стабилизаторы типа DC-DC с выходом 5 В или 3.3 В.

Питание распределяют от общего источника через отдельные линии с предохранителями или защитными диодами для контроллера, моторов и приемника радиоуправления. Рекомендуется использовать толстые провода (например, сечением не менее 0.5 мм²) для линии питания моторов, чтобы снизить падение напряжения и нагрев.

Общий минус подключают к корпусу и к точкам GND всех модулей, чтобы избежать плавающих потенциалов. Линии питания к контроллеру и приемнику подключают через отдельный фильтр (конденсаторы 10–100 мкФ), что снижает шумы от моторов.

Для распределения проводки лучше использовать пайку и термоусадочные трубки для изоляции соединений. При разводке учитывают минимальные длины проводов к мотору и приемнику, чтобы снизить сопротивление и помехи. Рекомендуется закреплять провода пластиковыми стяжками и избегать пересечений силовых и сигнальных линий.

В качестве схемы подключения питание с аккумулятора идет на DC-DC преобразователь, с выхода которого запитывается контроллер и приемник. Моторы получают питание напрямую от аккумулятора через драйвер моторов с защитой. Общий минус соединяется на единую шину, что обеспечивает стабильность и защиту от помех.

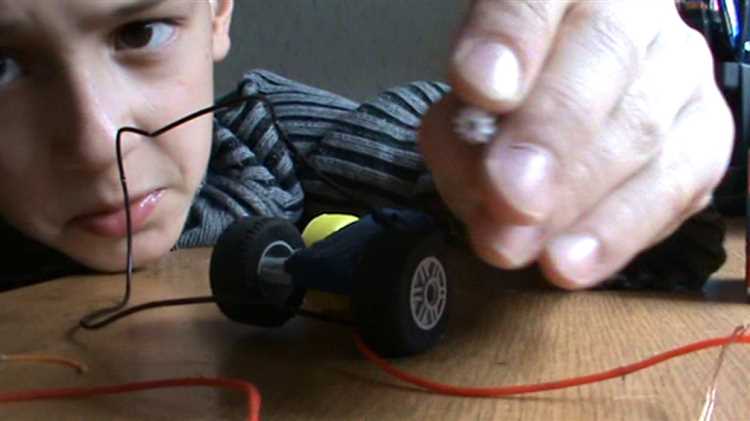

Сборка механической части и установка двигателя

Каркас робота собирается из легких, но прочных материалов – чаще всего используется алюминий или пластик ABS толщиной 2–3 мм. Для соединения элементов применяют винты М3 с гайками или заклепки, что обеспечивает надежность конструкции без излишнего веса.

Перед установкой двигателя необходимо подготовить крепежные площадки. Для миниатюрных двигателей подходят стандартные монтажные пластины с отверстиями, совпадающими с крепежными элементами мотора. Важно контролировать точность позиционирования, чтобы вал двигателя располагался строго по центру колеса или редуктора.

Электродвигатели выбирают с напряжением питания 3–6 В и током не выше 1–1,5 А, чтобы избежать перегрузки источника питания. При монтаже соблюдают минимальный зазор между валом и корпусом шасси, исключая трение и люфт.

Колеса крепятся непосредственно на валы моторов или через редукторные соединения. При использовании редуктора важно проверить, чтобы передаточное число обеспечивало баланс скорости и крутящего момента, подходящий для веса и назначения робота.

После сборки механической части проводят тестовый запуск без электроники, чтобы убедиться в свободном вращении всех движущихся частей и отсутствии механических заеданий.

Подключение электроники и настройка контроллера

Начинайте с правильного подключения источника питания к контроллеру. Обычно используют литий-полимерные аккумуляторы 7,4 В или 11,1 В с выходом на разъём питания через стабилизатор напряжения 5 В для микроконтроллера.

Сенсорные или управляющие модули пульта подключаются к UART или I2C интерфейсу, в зависимости от типа радиомодуля. Для NRF24L01 используйте SPI интерфейс (MOSI, MISO, SCK, CSN, CE), убедившись в правильном распределении контактов на плате контроллера.

Перед подачей питания проверьте все соединения мультиметром на отсутствие короткого замыкания и надежность контактов.

Настройка контроллера начинается с прошивки. Используйте среду разработки (например, Arduino IDE) с библиотеками для выбранного радиомодуля и моторного драйвера. В коде укажите пины, соответствующие подключённым компонентам.

Определите минимальное и максимальное значение ШИМ для моторов, чтобы обеспечить плавное управление скоростью. Для теста запустите простой цикл включения и выключения моторов, убедитесь в правильном направлении вращения.

Настройте приемник пульта, привяжите команды управления к нужным функциям движения: вперед, назад, поворот влево и вправо. Используйте фильтрацию шумов сигнала, добавив программную задержку или усреднение команд для стабильной работы.

Проверьте корректность обработки ошибок – при потере сигнала контроллер должен остановить робота или перейти в безопасный режим.

Завершите настройку, протестировав все функции на минимальной скорости и постепенно увеличивая нагрузку, контролируя температуру драйверов и моторов.

Проверка работы и устранение неисправностей

Начните с проверки питания: измерьте напряжение на аккумуляторе и контактах платы контроллера. Оно должно соответствовать заявленным параметрам. При снижении ниже допустимого значения возможны сбои в работе моторов и электроники.

Проверьте соединения проводов: контакт должен быть плотным, без окислов и повреждений. Особенно внимательно осмотрите места пайки и разъемы. Шатающиеся контакты вызывают непредсказуемое поведение робота.

Проверьте реакцию контроллера на команды с пульта. Если робот не отвечает, убедитесь, что радиомодуль правильно подключен и настроен, а частоты передачи совпадают с приемником. Перезапустите контроллер для сброса ошибок.

При нестабильной работе моторов измерьте ток потребления. Значительное превышение номинала указывает на механические заедания или повреждения двигателя. Проверьте крепления и смазку движущихся частей.

Если робот движется в неправильном направлении, перепроверьте полярность подключения моторов и корректность настроек программного обеспечения контроллера.

Используйте мультиметр для проверки целостности цепей: отсутствие сигнала на выходах контроллера может свидетельствовать о неисправности платы или микроконтроллера.

При сбоях в передаче данных убедитесь в отсутствии помех и наводок со стороны других электроприборов. При необходимости примените экранирование или измените расположение антенн.

Для диагностики ошибок прошивки подключите контроллер к компьютеру и используйте отладочные сообщения или встроенный монитор последовательного порта. Это позволит выявить программные сбои или неверные параметры.

При отсутствии реакции робота на пульт полностью проверьте работоспособность самого пульта: батареи, переключатели, индикаторы сигнала.

После устранения выявленных неисправностей повторите тестовые команды для подтверждения стабильной работы всех систем.

Вопрос-ответ:

Какие электродвигатели лучше всего подходят для маленького робота на пульте управления?

Для маленького робота обычно выбирают компактные и легкие двигатели постоянного тока с низким энергопотреблением. Часто используют микродвигатели с редуктором — они обеспечивают необходимый крутящий момент при небольших размерах. При выборе стоит учитывать напряжение питания, максимальный ток и скорость вращения вала, чтобы они соответствовали параметрам вашего контроллера и батареи.

Как правильно подключить радиомодуль к микроконтроллеру для управления роботом?

Радиомодуль подключают к контроллеру через цифровые или аналоговые пины, в зависимости от типа модуля. Например, для популярных модулей на базе NRF24L01 или Bluetooth используется интерфейс SPI или UART. Важно соблюдать полярность питания и соединения данных. После подключения нужно настроить параметры передачи в программе: скорость передачи, адресацию, протокол взаимодействия. Без правильной конфигурации сигнал не будет устойчивым.

Какие типы аккумуляторов подходят для питания маленького робота, и как выбрать оптимальный?

Чаще всего применяют литий-ионные или литий-полимерные аккумуляторы благодаря высокой плотности энергии и небольшому весу. Подходящий аккумулятор должен обеспечивать нужное напряжение и ток, чтобы не снижать производительность моторов и электроники. Также важна форма и размер батареи, чтобы она поместилась в корпус робота без лишнего веса. При подборе учитывают время работы от одного заряда и условия эксплуатации.

Как проверить работоспособность моторов и исправить возможные неполадки?

Для проверки моторов подключите их напрямую к источнику питания с контролем полярности. Если двигатель вращается плавно и без лишних звуков, он исправен. Если есть рывки, шумы или мотор не вращается — проверьте контакты, целостность проводов и состояние щеток (если они есть). Также стоит измерить сопротивление обмоток мультиметром. При неисправностях замените поврежденные элементы или мотор целиком.

Как настроить пульт управления для точного управления роботом без задержек и сбоев?

Нужно убедиться, что частота передачи сигнала пульта и приемника совпадает. Настройте канал связи, избегая помех от других устройств на той же частоте. В программном обеспечении контроллера задайте подходящий интервал опроса команды, чтобы робот быстро реагировал на команды пульта. Желательно протестировать работу в разных условиях, чтобы проверить стабильность сигнала и при необходимости использовать антенны с лучшим приемом.

Какие детали нужны для сборки маленького робота с управлением по радио?

Для создания маленького робота с пультом управления потребуются следующие основные компоненты: шасси с колесами, моторы постоянного тока с редукторами для движения, контроллер (например, Arduino или другой микроконтроллер), приемник радиосигнала и пульт управления (например, на основе модуля 433 МГц или Bluetooth), аккумулятор для питания, драйвер моторов для управления скоростью и направлением движения, а также необходимые провода и разъемы. Каждый элемент должен быть подобран с учетом размеров и веса конструкции, чтобы робот оставался компактным и мобильным.

Как правильно подключить моторы к контроллеру для управления с пульта?

Подключение моторов к контроллеру требует использования драйвера моторов, который служит промежуточным устройством между микроконтроллером и двигателями. Контроллер подает на драйвер управляющие сигналы, а драйвер обеспечивает необходимый ток для работы моторов. Обычно подключают два провода от каждого мотора к драйверу, а от драйвера идут выводы к контроллеру, отвечающие за направление и скорость вращения. При программировании контроллера задаются команды, которые передаются с пульта через приемник. Важно не перепутать полярность проводов и соблюдать ограничения по напряжению и току, чтобы избежать повреждения компонентов.
