Как складываются индуктивности при параллельном соединении

При параллельном соединении индуктивностей результирующее значение рассчитывается по формуле, аналогичной для сопротивлений: 1/L_экв = 1/L₁ + 1/L₂ + … + 1/Lₙ. Это означает, что общая индуктивность уменьшается по мере добавления новых ветвей. Такой подход широко применяется в фильтрах, согласующих цепях и импульсных блоках питания, где требуется понижение общего индуктивного сопротивления.

Для точного расчёта важно учитывать не только номиналы катушек, но и их расположение. Магнитная связь между соседними элементами может изменить фактическое значение результирующей индуктивности. При плотной компоновке необходимо использовать экранирование или физическое разделение, чтобы минимизировать взаимную индуктивность.

На практике рекомендуется использовать одинаковые катушки, чтобы избежать разбалансировки тока в параллельных ветвях. При различающихся значениях индуктивности большая часть тока будет проходить через ветвь с наименьшим сопротивлением индуктивной природы, что может привести к локальному перегреву и нестабильной работе схемы.

В высокочастотных цепях следует учитывать паразитные емкости, так как они могут вступать в резонанс с индуктивностями и искажать поведение цепи. Чтобы этого избежать, применяются катушки с ферритовыми сердечниками, рассчитанные на заданный частотный диапазон, и выполняется трассировка с минимальной длиной соединительных проводников.

Формула расчёта эквивалентной индуктивности для двух катушек

При параллельном соединении двух катушек индуктивности, если взаимная индукция между ними отсутствует, расчёт эквивалентного значения производится по формуле:

1 / L_экв = 1 / L₁ + 1 / L₂

Значение L_экв – это результирующая индуктивность, а L₁ и L₂ – индуктивности каждой из двух катушек. Чтобы получить L_экв, необходимо обратить обе величины, сложить их, а затем обратить результат:

L_экв = 1 / (1 / L₁ + 1 / L₂)

Если, например, L₁ = 10 мГн, а L₂ = 20 мГн, то общий расчёт будет следующим:

1 / L_экв = 1 / 10 + 1 / 20 = 0,1 + 0,05 = 0,15

L_экв = 1 / 0,15 ≈ 6,67 мГн

Для точного расчёта важно использовать одинаковые единицы измерения. Не допускается смешение миллигенри и генри без приведения к общей системе. При расчётах с малыми значениями рекомендуется использовать инженерный калькулятор или компьютерную программу с поддержкой дробных операций, чтобы избежать округлений и потерь точности.

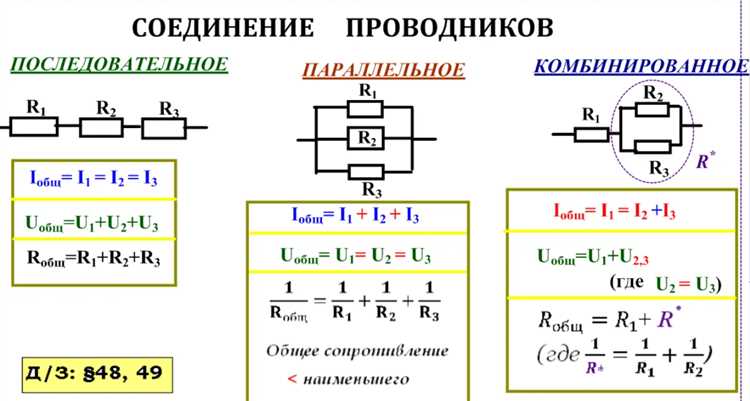

Особенности сложения индуктивностей с разными номиналами

При параллельном соединении катушек с различными индуктивностями результирующее значение определяется по формуле:

1 / L_экв = 1 / L₁ + 1 / L₂ + … + 1 / L_n

Если один из элементов имеет существенно меньшую индуктивность, чем остальные, это оказывает заметное влияние на итоговую величину. В частности, меньшая индуктивность начинает доминировать в расчёте, аналогично тому, как в параллельной цепи с разными сопротивлениями основная нагрузка ложится на наименьшее сопротивление.

Катушка с малым номиналом формирует путь с наименьшим реактивным сопротивлением, особенно на высокой частоте.
Большие значения индуктивности вносят меньший вклад в общую эквивалентную индуктивность, если разница между номиналами значительна (в 10 раз и более).
При расчёте полезно округлять вклад крупных индуктивностей до нуля, если они не влияют на точность в пределах допустимой погрешности.

Рассмотрим пример: параллельное соединение катушек 10 мГн и 100 мкГн. В этом случае эквивалентная индуктивность будет близка к 100 мкГн, а не к среднему значению между двумя. Подобный эффект важно учитывать при согласовании цепей по импедансу или при расчётах фильтров.

Рекомендуется:

Избегать соединения индуктивностей с разницей более чем в 100 раз – эффективность таких схем резко падает.
В системах, где критична точность, использовать индуктивности с максимально близкими номиналами.
Проверять фактическое распределение тока по ветвям при моделировании – особенно при работе на высоких частотах, где распределённые параметры катушек могут исказить расчёты.

Если требуется точное значение эквивалентной индуктивности, а номиналы различаются сильно, целесообразно производить расчёт с учётом всех паразитных элементов и, при необходимости, использовать симуляторы (например, LTspice) для подтверждения результата.

Как учесть паразитные сопротивления при параллельном соединении

При параллельном соединении индуктивностей необходимо учитывать наличие паразитных сопротивлений, которые присутствуют в каждой катушке. Эти сопротивления влияют на распределение токов и фактическое значение эквивалентной индуктивности.

Каждая катушка обладает активным сопротивлением провода, обозначаемым как R. При расчёте эквивалентной индуктивности таких элементов полезно использовать модель RL-цепей, в которой индуктивность L и сопротивление R соединены последовательно. При параллельном соединении нескольких таких элементов расчёт следует выполнять с учётом комплексных импедансов.

Импеданс катушки рассчитывается по формуле: Z = R + jωL, где ω – круговая частота сигнала. Эквивалентный импеданс для параллельного соединения двух катушек находится по формуле:

1 / Z_экв = 1 / Z₁ + 1 / Z₂

После вычисления Z_экв можно определить результирующую индуктивность, выделив мнимую часть комплексного сопротивления и выразив её как L_экв = Im(Z_экв) / ω. Это значение будет ниже, чем при расчёте без учёта сопротивлений, особенно на высоких частотах.

Чтобы минимизировать влияние паразитных сопротивлений, предпочтительно использовать проволоку с малым удельным сопротивлением, увеличивать сечение проводника и уменьшать длину обмотки. Также эффективен выбор катушек с низким ESR (Equivalent Series Resistance), указанный производителем.

В высокочастотных схемах дополнительно следует учитывать скин-эффект, который увеличивает эффективное сопротивление проводника. В таких случаях целесообразно применять литцендрат или катушки с посеребрённой обмоткой.

Когда параллельное соединение индуктивностей недопустимо

Параллельное соединение индуктивностей может вызвать проблемы, если между катушками возникает значительная взаимная индукция. В таких случаях ток в одной катушке индуцирует напряжение в другой, нарушая расчётную модель и создавая нежелательные колебания в цепи.

Недопустимо использовать параллельное соединение, если катушки размещены слишком близко и не имеют экранирования. Магнитные поля перекрываются, возникает взаимная индукция, которую невозможно игнорировать при расчётах. Особенно критично это в ВЧ-цепях и импульсных режимах.

Также нельзя подключать параллельно катушки с резко отличающимися добротностями. Катушка с низким сопротивлением может замыкать на себя ток, вызывая перегрев и искажение сигнала. В схемах согласования и фильтрации это приведёт к потере полосы пропускания и нестабильной работе.

Запрещено соединять параллельно дроссели с насыщаемыми сердечниками, если они работают на пределе магнитной проницаемости. Различия в характеристиках сердечников приведут к неравномерному распределению тока и искажению характеристик цепи при высоких уровнях тока.

Также нельзя соединять параллельно катушки с сильно отличающимися номиналами, если требуется точная настройка индуктивности. Общая величина будет нестабильной из-за различий в температурных коэффициентах и паразитных параметрах.

Примеры расчётов для типовых схем с параллельными индуктивностями

Рассмотрим схему, в которой две катушки с индуктивностями L₁ = 10 мГн и L₂ = 30 мГн соединены параллельно. Пренебрегая сопротивлением проводников, эквивалентную индуктивность Lэкв можно найти по формуле:

1 / Lэкв = 1 / L₁ + 1 / L₂

Подставим значения:

1 / Lэкв = 1 / 10 + 1 / 30 = 0.1 + 0.0333 = 0.1333 (1/мГн)

Отсюда:

Lэкв ≈ 7.5 мГн

Если добавить третью индуктивность L₃ = 15 мГн параллельно с двумя предыдущими, расчёт примет вид:

1 / Lэкв = 1 / 10 + 1 / 30 + 1 / 15 = 0.1 + 0.0333 + 0.0667 = 0.2

Lэкв = 5 мГн

Теперь пример с учётом паразитных сопротивлений. Допустим, L₁ = 10 мГн с R₁ = 1 Ом и L₂ = 20 мГн с R₂ = 2 Ом. Рассчитаем эквивалентную индуктивность через импедансы:

Для катушек:

Z₁ = R₁ + jωL₁, Z₂ = R₂ + jωL₂

При ω = 10⁴ рад/с:

Z₁ = 1 + j·100, Z₂ = 2 + j·200

Найдем эквивалентный импеданс:

1 / Zэкв = 1 / Z₁ + 1 / Z₂

Сначала найдём комплексные обратные значения, затем сумму, а после этого – эквивалентную индуктивность по мнимой части Zэкв как Lэкв = Im(Zэкв) / ω. В данном случае расчёт даёт Lэкв ≈ 8.57 мГн.

Эти примеры показывают, как точность расчётов зависит от числа элементов и учёта сопротивлений. При работе с высокочастотными цепями учитывать реактивные и активные составляющие обязательно.

Влияние взаимной индукции на итоговое значение

При параллельном соединении катушек с индуктивностями L₁ и L₂ взаимная индукция M существенно влияет на эквивалентное значение индуктивности. Итоговая индуктивность L_экв определяется формулой:

L_экв = (L₁·L₂ − M²) / (L₁ + L₂ − 2M)

Если взаимная индукция отсутствует (M = 0), формула сводится к классическому выражению для параллельного соединения:

L_экв = (L₁·L₂) / (L₁ + L₂)

Значение M зависит от взаимного расположения катушек и степени магнитного связи между ними:

При положительной взаимной индукции (магнитные потоки совпадают) L_экв уменьшается по сравнению с классическим расчетом без учета M.
Отрицательная взаимная индукция (магнитные потоки противоположны) приводит к увеличению L_экв.

Рассмотрим пример: L₁ = 10 мГн, L₂ = 20 мГн, M = 5 мГн.

Без учета M: L_экв = (10·20)/(10 + 20) = 200/30 ≈ 6.67 мГн
С учетом M: L_экв = (10·20 − 5²) / (10 + 20 − 2·5) = (200 − 25) / (30 − 10) = 175/20 = 8.75 мГн

Рекомендации для практики:

Измерять или рассчитывать M для точного определения L_экв.
Минимизировать взаимную индукцию при необходимости стабилизации параметров схемы – размещать катушки под углами, увеличивать расстояние между ними.
При проектировании фильтров и согласующих цепей учитывать влияние M для правильного подбора элементов.

Проверка результатов расчёта с помощью мультиметра или LCR-метра

Для контроля точности сложения индуктивностей при параллельном соединении используется измерение эквивалентной индуктивности измерительными приборами. Обычный мультиметр с функцией измерения индуктивности позволяет получить приблизительное значение, но точность часто ограничена из-за отсутствия компенсации паразитных эффектов.

LCR-метр обеспечивает более точное измерение индуктивности, особенно на частотах, близких к рабочим параметрам схемы. Перед измерением необходимо снять катушки с цепи, чтобы избежать влияния других элементов и паразитных токов.

При измерении важно учитывать частоту, на которой проводится тест, поскольку индуктивность меняется с изменением частоты из-за скин-эффекта и паразитных емкостей. Рекомендуется устанавливать частоту, близкую к рабочей, указанной в технической документации катушек.

Для параллельного соединения индуктивностей итоговое значение индуктивности должно быть меньше каждого из отдельных элементов. Если измеренное значение выше или близко к максимальной индуктивности в цепи, возможна ошибка подключения или влияние взаимной индукции.

В случае значительных расхождений между расчётным и измеренным значениями следует проверить контакты, исправность приборов, а также учитывать влияние сопротивлений обмоток и магнитных потерь.

Вопрос-ответ:

Почему при параллельном соединении индуктивностей общее значение меньше самой маленькой из них?

При параллельном соединении индуктивностей ток делится между катушками, и результирующая индуктивность определяется по формуле, аналогичной сложению сопротивлений в параллельной цепи. Это приводит к тому, что эквивалентная индуктивность всегда меньше наименьшей из подключённых индуктивностей, поскольку каждое дополнительное ответвление создаёт дополнительный путь для магнитного потока, уменьшая суммарное противодействие изменению тока.

Как учитывать взаимную индукцию между катушками при параллельном соединении?

Взаимная индукция возникает, если магнитные поля соседних катушек влияют друг на друга. Это меняет итоговое значение индуктивности. В расчетах это учитывают с помощью коэффициента связи и соответствующих формул, учитывающих не только индуктивности отдельных катушек, но и величину их взаимодействия. При слабом или отсутствующем магнитном взаимодействии взаимную индукцию можно не принимать во внимание.

Можно ли использовать мультиметр для проверки параллельного соединения индуктивностей?

Обычный мультиметр с функцией измерения индуктивности позволяет получить приближённые значения, но точность будет невысокой из-за влияния паразитных сопротивлений и частотных особенностей. Лучше применять специализированный LCR-метр, который измеряет параметры на определённой частоте, что даёт более корректные результаты при проверке эквивалентной индуктивности параллельно соединённых катушек.

Что происходит с параллельным соединением индуктивностей, если одна из них имеет большое активное сопротивление?

Активное сопротивление катушки снижает её влияние на общую индуктивность цепи. В параллельном соединении высокое сопротивление одной из катушек уменьшает её ток и, соответственно, её вклад в общее значение индуктивности. В некоторых случаях такая катушка может почти не участвовать в цепи, а общая индуктивность будет определяться в основном катушками с меньшим сопротивлением.

Как рассчитать эквивалентную индуктивность для двух катушек, соединённых параллельно, с разными номиналами?

Эквивалентная индуктивность L определяется по формуле 1/L = 1/L₁ + 1/L₂, где L₁ и L₂ — индуктивности отдельных катушек. Это означает, что сумма обратных значений индуктивностей равна обратному значению итоговой. Если номиналы сильно отличаются, итоговое значение будет ближе к меньшей из индуктивностей, так как меньшая катушка оказывает большее влияние на суммарный результат.

Как рассчитывается общая индуктивность при параллельном соединении катушек с разными номиналами?

При параллельном соединении индуктивностей эквивалентное значение определяется по формуле, похожей на формулу для сопротивлений в параллели. Для двух катушек с индуктивностями L₁ и L₂ общая индуктивность L будет равна L = (L₁ * L₂) / (L₁ + L₂). Если катушек больше двух, то суммируются обратные значения индуктивностей: 1/L = 1/L₁ + 1/L₂ + … + 1/Lₙ. Это объясняется тем, что при параллельном соединении токи распределяются между катушками, и результирующая индуктивность становится меньше наименьшей из них.
