Сборка проводной компьютерной мыши – это многокомпонентный процесс, требующий точности и контроля качества на каждом этапе. Основные элементы – это корпус, оптический сенсор, кнопки, микропереключатели и кабель с USB-разъемом. Каждый компонент поставляется от специализированных поставщиков и проходит предварительную проверку на дефекты.
Первым шагом является установка оптического сенсора на печатную плату, где он фиксируется с помощью пайки и защитного покрытия для предотвращения окисления контактов. Далее на плату монтируются микропереключатели, обеспечивающие надежное срабатывание кнопок с ресурсом свыше 5 миллионов нажатий.
Кабель подключается к плате через штекер с прецизионной фиксацией и изоляцией, что минимизирует риск механических повреждений и потери сигнала. Собранная плата устанавливается в пластиковый корпус, который проходит тестирование на устойчивость к внешним воздействиям и удобство в руке. На завершающем этапе проверяется работа всех кнопок и сенсора в реальных условиях с использованием специализированного программного обеспечения.
Выбор и подготовка компонентов для сборки
Печатная плата должна быть спроектирована с учетом минимизации шумов и помех, поэтому важно обратить внимание на качество дорожек и наличие экранирования. Перед монтажом компонентов необходимо проверить PCB на отсутствие повреждений и правильность нанесения паяльной пасты.
Корпус изготавливается из ABS-пластика с добавлением наполнителей для повышения прочности и снижения веса. Для удобства сборки желательно, чтобы корпус имел точные крепежные отверстия и предусмотренные каналы для проводки кабеля. Все пластиковые детали перед сборкой проходят проверку на отсутствие заусенцев и деформаций.
Микро-переключатели выбирают с ресурсом не менее 5 миллионов нажатий. Для сборки используют модели с коротким ходом и четкой отдачей, например, Omron D2FC-F-7N. Колесо прокрутки комплектуют резиновыми или силиконовыми накладками для оптимального сцепления пальца с поверхностью.
Кабель должен иметь длину от 1,5 до 2 метров и быть выполнен из многожильного медного провода с двойным экранированием для минимизации электромагнитных помех. USB-разъемы стандарта USB 2.0 или USB 3.0 проходят проверку на надежность контактов и соответствие размерам разъема на компьютере.
Перед началом сборки компоненты проходят подготовку: сенсор и переключатели тестируются на работоспособность, корпус – на точность геометрии, кабель – на целостность и сопротивление. Все детали маркируются и комплектуются согласно спецификации для упрощения процесса монтажа.
Сборка и монтаж сенсорного модуля
Для сборки сенсорного модуля используется оптический датчик с разрешением от 800 до 16000 DPI в зависимости от модели мыши. Первый этап – пайка контактов сенсорного чипа на плату, используя припой с высоким содержанием олова (не менее 60%). Температура паяльника должна поддерживаться в диапазоне 300-350 °C для предотвращения перегрева микросхемы.
Далее необходимо установить объектив и светодиод, обеспечивающий подсветку поверхности. Важна точная центровка объектива относительно сенсора, отклонение более 0.1 мм приводит к ухудшению точности позиционирования. Оптическая система фиксируется клеем с минимальной толщиной слоя, чтобы избежать искажений фокусировки.
При монтаже модуля в корпус следует предусмотреть устойчивое крепление с виброизоляцией, чтобы исключить дрожание при движении. Рекомендуется использовать пластиковые защёлки с зазором 0.2 мм для компенсации температурного расширения без люфта.
Подключение сенсорного модуля к основной плате выполняется через гибкий шлейф с длиной не более 50 мм и экранированием для снижения электромагнитных помех. Контакты шлейфа тщательно проверяются на целостность и отсутствие окисления, что повышает стабильность передачи сигнала.
После сборки проводится калибровка сенсора: на специализированном стенде измеряется чувствительность и корректируются программные настройки для устранения сдвигов по осям X и Y. Результат должен соответствовать технической документации производителя с погрешностью не более 1%.
Установка и подключение микроконтроллера
Перед установкой убедитесь, что выбрали подходящий микроконтроллер, совместимый с интерфейсом передачи данных, например, USB или PS/2, в зависимости от типа подключения вашей мыши.
Основные шаги установки:
- Подготовка рабочей поверхности: убедитесь, что все компоненты, включая микроконтроллер и паяльное оборудование, находятся в доступности и в хорошем состоянии.
- Подключение датчиков: подключите сенсорный модуль, кнопки и колесо прокрутки к соответствующим пинам на микроконтроллере. Проверьте правильность соединений, чтобы избежать коротких замыканий.
- Подключение кабеля: если ваша мышь использует проводной интерфейс, например, USB, припаивайте соответствующие контакты для питания (VCC), заземления (GND) и передачи данных (D+ и D-).
- Проверка соединений: после всех подключений выполните визуальную проверку на наличие возможных ошибок пайки и пустых контактов.
- Тестирование микроконтроллера: подключите мышь к компьютеру и проверьте, определяется ли устройство. Для этого можно использовать утилиты диагностики, такие как USBDeview для USB-мышей.
Обратите внимание, что при работе с микроконтроллером важно не перегревать элементы, чтобы избежать повреждения. Используйте паяльник с температурой не выше 350°C для пайки и не забывайте о безопасности при работе с электрическими компонентами.

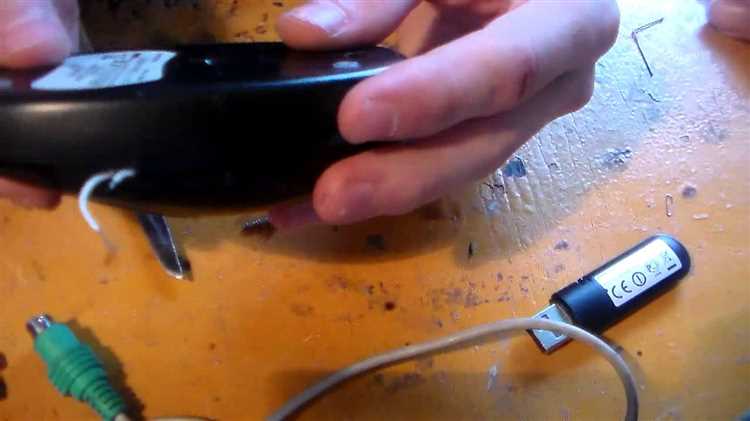

Процесс пайки проводов и разъёмов
Перед началом пайки необходимо подготовить рабочее место. Используйте антиподжиговый коврик, пинцеты и подходящие инструменты для точной работы. Для пайки проводов и разъёмов рекомендуется использовать припой с низким содержанием свинца для повышения безопасности и снижения температуры плавления.
Первым шагом является подготовка проводов. Очистите их от изоляции на 5–7 мм, используя резак или нож для точности. Применяйте инструмент с антискользящими ручками для удобства и безопасности. Затем аккуратно зафиксируйте провод в нужном положении с помощью пинцета или держателя для предотвращения его перемещения во время работы.
Пайка разъёмов должна проводиться с учётом их особенностей. Например, для USB-разъёмов используйте паяльник мощностью около 30 Вт, чтобы не перегреть пластиковые компоненты. Нанесите небольшое количество флюса на контактные площадки разъёма, это улучшит адгезию припоя и защитит от окисления.
После подготовки проводов и разъёмов, приступайте к пайке. Нагрейте паяльник до температуры около 350°C. Поднесите паяльник к месту соединения и аккуратно подержите несколько секунд, пока припой не растечется по контактным точкам. После этого быстро уберите паяльник, чтобы избежать перегрева материала. Убедитесь, что соединение плотное, без излишков припоя.
После завершения пайки важно тщательно проверить качество соединений. Подайте напряжение на собранную мышь и проверьте работу всех разъёмов и проводов. Если пайка выполнена правильно, соединения будут надёжными, а сигнал стабильным. В случае необходимости, используйте мультиметр для проверки на наличие замыканий или плохих соединений.
Наконец, после завершения пайки и тестирования проводов и разъёмов, аккуратно изолируйте места соединений с помощью термоусадочной трубки или изоляционной ленты. Это защитит соединения от механических повреждений и повышенной влажности.
Сборка корпуса и крепление внутренних частей
Корпус проводной мыши состоит из двух половинок, которые соединяются с помощью защелок или винтов. Перед сборкой необходимо убедиться, что все элементы корпуса очищены от пыли и грязи, чтобы избежать загрязнения внутренних компонентов.
Первым этапом является установка сенсорного модуля. Он крепится на плате с помощью небольших винтов или пластиковых фиксаторов, обеспечивая надежное крепление. При этом важно соблюдать точность размещения модуля, чтобы избежать перекосов и неправильной работы сенсора.
Далее устанавливается микроконтроллер. Он размещается в специально отведенном месте на основной плате и фиксируется с помощью термопластичных креплений, предотвращающих его смещение. Важно, чтобы микроконтроллер не находился в зоне контакта с металлическими частями корпуса, чтобы избежать короткого замыкания.
После установки всех основных компонентов, таких как сенсор, микроконтроллер и кнопочные элементы, корпус собирается. Первая половинка корпуса устанавливается на плату с элементами, после чего фиксируются внутренние механизмы, такие как колесо прокрутки и кнопки. Все детали должны быть расположены без зазоров и свободных движений, что обеспечит долговечность конструкции.
Заключительным этапом является установка второй половинки корпуса и закрепление её с помощью винтов или защелок. При этом важно аккуратно защелкнуть корпус, чтобы не повредить внутренние компоненты. После этого необходимо провести проверку работоспособности устройства: все кнопки, колесо прокрутки и сенсор должны функционировать без сбоев.
Дополнительной рекомендацией является использование силиконовых или резиновых прокладок между корпусом и платой для снижения вибраций и защиты от возможных механических повреждений.
Тестирование работы кнопок и сенсора
Тестирование кнопок и сенсора проводной компьютерной мыши включает несколько ключевых этапов, обеспечивающих правильную работу устройства. Для начала необходимо проверить функциональность каждой кнопки мыши. Для этого используется программное обеспечение для тестирования ввода, которое позволяет точно определить, срабатывает ли каждая кнопка при нажатии.
Каждая из кнопок должна быть проверена на точность срабатывания. Для теста используется приложение, которое отображает на экране действия при нажатии: например, изменение цвета кнопки или появление текстового сообщения, подтверждающего активацию. Важно удостовериться, что кнопки не заедают и не имеют слишком сильного сопротивления при нажатии.
Для проверки сенсора используется тест на разрешение и точность отслеживания движения. Для этого можно провести скольжение мыши по различным поверхностям и оценить, насколько точно курсор следует за движением устройства. Некоторые модели поддерживают настройку чувствительности, и важно удостовериться, что изменение настроек влияет на поведение курсора должным образом.
Особое внимание следует уделить проверке работы сенсора при низком уровне освещенности и на различных текстурах поверхностей. Например, лазерные сенсоры должны хорошо работать на глянцевых поверхностях, а оптические – на матовых.
Кроме того, важно протестировать кнопку колеса прокрутки. При нажатии на колесо должна активироваться команда, а прокрутка должна быть плавной и равномерной. Неровности или скачки при прокрутке также могут указывать на неисправность.
Для финального теста можно использовать специализированное приложение для мониторинга сенсора, которое позволяет оценить частоту обновления и точность передачи данных от сенсора к компьютеру.
Финальная проверка и упаковка готового изделия
После завершения сборки проводной компьютерной мыши выполняется несколько этапов финальной проверки, чтобы убедиться в её функциональности и готовности к упаковке.
Первым шагом является визуальный осмотр всех компонентов. Особое внимание уделяется качеству пайки, правильности установки микросхем и сенсора. Проверяется отсутствие дефектов на корпусе, кнопках и других внешних элементах.
- Проверка работы кнопок: на каждом экземпляре тестируется их функциональность и тактильные характеристики. Каждая кнопка должна иметь чёткий ход и фиксированное нажатие без заеданий.
- Тестирование сенсора: проверяется точность и скорость работы сенсора на различных поверхностях. Должна быть обеспечена стабильная работа при движении по столу, коврику или другой поверхности.
- Проверка кабеля и разъёмов: тестируется целостность кабеля, отсутствие перехлёстов или повреждений. Разъём должен быть правильно вставлен и обеспечивать надёжное соединение.
Следующий этап – функциональное тестирование. Мышь подключается к различным устройствам для проверки совместимости и корректности работы. Особое внимание уделяется параметрам чувствительности сенсора, переключению между режимами DPI, а также стабильности соединения.
- Проверка на совместимость с операционными системами (Windows, macOS, Linux).
- Тестирование реакций мыши при использовании стандартных приложений и игр для оценки отклика сенсора и кнопок.
После успешного прохождения тестов, изделие готовится к упаковке. Каждая мышь помещается в защитную упаковку, чтобы предотвратить повреждения при транспортировке. Упаковка должна обеспечивать безопасное хранение изделия, с учётом особенностей внешнего вида и габаритов устройства.
- Мышь помещается в пластиковый или картонный контейнер с фиксатором.
- В коробке могут быть дополнительные элементы, такие как руководство пользователя, гарантийный талон и другие аксессуары.
В конце упаковки проводится контрольная проверка каждой партии. Для этого случайным образом выбираются несколько упаковок для последующей оценки качества сборки и правильности комплектации. После успешной проверки продукция отправляется в дистрибуцию.
Вопрос-ответ:
Какие основные этапы проходят компоненты перед сборкой проводной мыши?
Компоненты проходят несколько проверок на качество, включая визуальный осмотр и тесты электрических характеристик. Затем они сортируются и готовятся к монтажу: например, платы печатных схем проверяются на отсутствие брака, а кнопки и сенсоры проходят функциональные испытания. Только после этого детали направляют на этап пайки и сборки.
Почему для сборки проводной мыши используется именно пайка, а не другой способ соединения проводов?
Пайка обеспечивает надежное и долговечное электрическое соединение, которое устойчиво к вибрациям и механическим воздействиям. В отличие от механических клемм, пайка минимизирует контактное сопротивление и предотвращает окисление, что снижает риск сбоев в работе устройства при длительной эксплуатации.
Как контролируют качество работы оптического сенсора на этапе сборки?
После установки сенсора на плату его проверяют с помощью специализированного оборудования, которое фиксирует точность отслеживания движения по разным поверхностям. Производят калибровку, чтобы гарантировать стабильную чувствительность и отсутствие ложных срабатываний. Также проводят тесты с имитацией реального использования, чтобы удостовериться в корректной работе на разных скоростях движения.
Какие материалы чаще всего используются для изготовления корпуса проводной мыши и почему?
Чаще всего корпус делают из ABS-пластика благодаря его прочности, износостойкости и возможности точной обработки. Этот материал легкий, не подвержен деформации при нагреве, и обеспечивает удобный хват. Кроме того, пластик легко окрашивается и позволяет создавать различные текстуры для повышения эргономики.
Как обеспечивается защита проводов внутри мыши от повреждений и изломов?
Провод внутри мыши закрепляют с помощью специальных крепежей и фиксирующих элементов, предотвращающих его смещение. Внешний кабель покрывают гибкой изоляцией, устойчивающей к изгибам и растяжениям. Также внутри корпуса размещают провод так, чтобы он не попадал под движущиеся части и не испытывал чрезмерного напряжения при использовании устройства.
