Важно учитывать, что оба аккумулятора должны иметь одинаковую емкость (например, 100 А·ч) и быть одного типа (например, свинцово-кислотные или LiFePO₄). Это необходимо для равномерной разрядки и зарядки, а также для предотвращения перекоса напряжений и снижения срока службы устройств. Различие в технических характеристиках может привести к перегреву или выходу из строя одного из аккумуляторов.
Перед соединением аккумуляторы необходимо полностью зарядить и проверить мультиметром уровень напряжения на каждом. Разница более чем на 0,2 В между элементами – повод для балансировки или замены одного из них. После подключения нужно контролировать нагрев проводов и клемм при нагрузке, особенно если используется мощное оборудование.
Для безопасного подключения потребуется использовать провод сечением не менее 6 мм² при токах до 50 А и защиту в виде предохранителя или автоматического выключателя, установленного рядом с каждым аккумулятором. Это исключает риск короткого замыкания при повреждении изоляции проводов или ошибке в схеме.
Какой тип аккумуляторов подходит для последовательного соединения
Для получения 24 В путём последовательного соединения применяют два 12-вольтовых аккумулятора с одинаковыми характеристиками. Ключевое условие – идентичность напряжения, ёмкости, внутреннего сопротивления и степени заряженности. Несоблюдение хотя бы одного из этих параметров приводит к разбалансировке, ускоренному износу и возможному выходу из строя одной или обеих батарей.
Свинцово-кислотные аккумуляторы (AGM или гелевые) считаются наиболее устойчивыми к последовательному соединению. Они обладают низким саморазрядом, допускают глубокие циклы и хорошо работают в составе батарей. Для них особенно важно, чтобы внутреннее сопротивление обоих аккумуляторов было максимально близким.
LiFePO4 (литий-железо-фосфатные) аккумуляторы также могут соединяться последовательно, но требуют применения балансирующих BMS (Battery Management System), которые следят за равномерным распределением напряжения по ячейкам. Без BMS соединение может быть опасным и нестабильным.
Нельзя последовательно соединять аккумуляторы разных типов (например, AGM и литиевые), даже если их номинальное напряжение совпадает. Это создаёт неравномерную нагрузку, нарушает параметры заряда и может привести к перегреву или утечке электролита.
Рекомендуется использовать аккумуляторы одного производителя и одной партии – это повышает вероятность их идентичного поведения при работе. При замене одного из аккумуляторов в паре необходимо менять сразу оба, чтобы избежать разбаланса по сроку службы и характеристикам.
Что нужно учитывать при выборе кабелей и разъемов
Для последовательного соединения двух аккумуляторов с целью получения 24 В требуется точно подобранный комплект кабелей и разъемов, чтобы исключить потери напряжения, перегрев и риск короткого замыкания.
- Сечение кабеля: минимальное рекомендуемое сечение – 6 мм² при токе до 50 А. При более высоком токе применяют кабели 10–16 мм². Недостаточное сечение приводит к нагреву и падению напряжения.
- Материал жилы: предпочтительно использовать медные многожильные кабели. Алюминиевые аналоги имеют более высокое сопротивление и подвержены окислению в местах соединений.
- Длина кабеля: чем короче кабель, тем меньше сопротивление. Избегать длинных перемычек между аккумуляторами, особенно при больших токах нагрузки.
- Тип изоляции: для автомобильных или тяговых аккумуляторов подходят ПВХ или термостойкая резина. Убедиться, что кабель рассчитан на температуру эксплуатации не ниже 80 °C.
При выборе разъемов следует учитывать их токовую нагрузку и тип подключения:
- Номинальный ток: разъемы должны соответствовать максимальному рабочему току с запасом не менее 20%. Например, при токе 50 А лучше использовать разъемы на 60–70 А.
- Контактные материалы: предпочтение отдается луженым или позолоченным контактам для снижения переходного сопротивления и повышения устойчивости к коррозии.
- Тип соединения: для стационарных установок удобны болтовые клеммы, для мобильных решений – быстросъемные разъемы Anderson или XT60/XT90 (при токах до 90 А).
- Надежность фиксации: необходимо исключить возможность самопроизвольного разъединения при вибрациях или нагрузках. Убедиться в плотности соединения и наличии фиксаторов.
Перед подключением рекомендуется дополнительно проверить сопротивление соединения мультиметром. Оно должно быть минимальным, близким к нулю. При обнаружении нагрева в процессе работы кабели или разъемы следует заменить на более мощные.

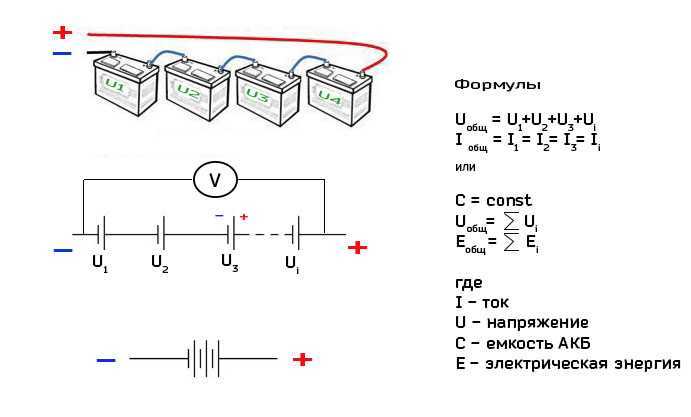

Как правильно соединить два 12-вольтовых аккумулятора последовательно
Для получения 24 В из двух 12-вольтовых аккумуляторов необходимо выполнить последовательное соединение. В этом случае положительная клемма одного аккумулятора соединяется с отрицательной клеммой второго.
Подключение выполняется следующим образом: отрицательная клемма первого аккумулятора остаётся свободной – к ней будет подключаться общий «минус» системы, а положительная клемма второго аккумулятора будет «плюсом» 24-вольтовой цепи. Таким образом, напряжения складываются: 12 В + 12 В = 24 В.
Для соединения используйте провод сечением не менее 6 мм² при нагрузках до 50 А. При более высоких токах выбирается большее сечение. Контакты должны быть плотно обжаты или припаяны, чтобы исключить нагрев и потери напряжения. Рекомендуется использовать медные провода с термостойкой изоляцией.
Перед соединением убедитесь, что оба аккумулятора имеют одинаковую ёмкость и находятся на одном уровне заряда. Различия по этим параметрам вызывают неравномерную разрядку, что ускоряет деградацию батарей и может привести к выходу из строя одного из элементов.
После сборки проверьте мультиметром общее напряжение между свободной «минусовой» клеммой первого аккумулятора и «плюсовой» клеммой второго. Значение должно находиться в пределах 24–25,6 В для полностью заряженных аккумуляторов.
Как проверить напряжение после соединения аккумуляторов
Для измерения напряжения после последовательного соединения двух 12-вольтовых аккумуляторов используется цифровой мультиметр. Устройство должно быть установлено в режим измерения постоянного напряжения (обозначается символом V с прямой и пунктирной линией). Диапазон измерения необходимо выбрать выше предполагаемого значения – не менее 24 В.
Красный щуп мультиметра подключается к положительной клемме первого аккумулятора, а черный – к отрицательной клемме второго. Это позволяет измерить суммарное напряжение всей цепи. При исправных аккумуляторах и правильном соединении мультиметр должен показать значение в пределах от 24 до 25,5 В. Более высокие значения возможны только сразу после зарядки.
Если напряжение ниже 23,5 В, стоит проверить каждую батарею отдельно. Для этого щупы прикладываются к клеммам одного аккумулятора. Значение должно быть в пределах 12–12,8 В. Сильно отличающееся напряжение на одном из аккумуляторов указывает на его неисправность или разряд.
Перед измерением необходимо убедиться, что к цепи не подключена нагрузка. Измерения под нагрузкой дадут заниженные значения. Также нельзя допускать короткого замыкания щупами – это приведёт к искрению и возможному повреждению оборудования.
Какие меры предосторожности соблюдать при работе с аккумуляторами
Перед подключением аккумуляторов необходимо убедиться в отсутствии повреждений корпуса, трещин и следов электролита на клеммах. Работа с дефектными батареями запрещена – возможен перегрев или короткое замыкание.
Используйте перчатки и защитные очки. Даже при герметичном корпусе существует риск контакта с электролитом, особенно при ошибках подключения или повреждении корпуса.
Не допускайте одновременного касания обеих клемм металлическими предметами. При замыкании возможно мгновенное расплавление провода и ожоги.
Запрещено соединять аккумуляторы с разной степенью заряда. Разряд между ними приведёт к сильному току выравнивания, что может вызвать перегрев, деградацию одной из батарей или вздутие.
Перед началом соединения отключите все потребители и проверьте отсутствие остаточного напряжения на проводах. Работа под нагрузкой увеличивает вероятность искрения и повреждения клемм.
Не подключайте аккумуляторы вблизи легковоспламеняющихся материалов. При коротком замыкании возможно выделение искр и тепла, достаточного для воспламенения.
После соединения обязательно проверьте полярность соединения с помощью мультиметра. Перепутанные клеммы могут повредить как сами аккумуляторы, так и подключённые устройства.
Храните соединённые батареи в проветриваемом помещении, вне доступа детей и животных. Повышенная температура ускоряет саморазряд и может спровоцировать выброс газов из герметичных аккумуляторов.
Что может пойти не так при подключении и как этого избежать
Использование аккумуляторов с разным уровнем заряда или ёмкостью вызывает дисбаланс и снижает срок службы. Перед соединением убедитесь, что аккумуляторы имеют одинаковые параметры и уровень заряда.
Неподходящие кабели по сечению вызывают перегрев и падение напряжения. Выбирайте проводники с сечением, соответствующим максимальному току нагрузки и длине соединения.
Отсутствие надёжных контактов вызывает искрение и ухудшение проводимости. Обязательно плотно закрепляйте клеммы и проверяйте отсутствие коррозии на контактах.
Пренебрежение защитными устройствами, такими как предохранители или автоматические выключатели, увеличивает риск возгорания при коротком замыкании. Устанавливайте защиту с учётом максимального тока системы.
Неравномерный нагрев аккумуляторов свидетельствует о внутренних проблемах или неправильной эксплуатации. Следите за температурой и при необходимости отключайте систему для диагностики.
Неправильное размещение аккумуляторов, например, вблизи источников тепла или влаги, сокращает срок службы. Выбирайте сухое, проветриваемое место с температурой согласно техническим требованиям.
Вопрос-ответ:
Можно ли соединять аккумуляторы разных марок и емкостей для получения 24 В?
Соединение аккумуляторов разных марок или с разной емкостью не рекомендуется. Различия в характеристиках приводят к неравномерной нагрузке и могут вызвать ускоренный износ или повреждение аккумуляторов. Для стабильной работы лучше использовать одинаковые по типу, емкости и состоянию батареи.
Как правильно выполнить последовательное соединение двух 12-вольтовых аккумуляторов?
Для получения 24 В аккумуляторы соединяют последовательно: положительный вывод первого аккумулятора подключается к отрицательному выводу второго. Свободные отрицательный вывод первого и положительный второго используются как выходы для цепи с напряжением 24 В. Важно использовать качественные кабели подходящего сечения и надежные клеммы, чтобы избежать потерь и опасных нагревов.
Как проверить напряжение после соединения аккумуляторов и убедиться в правильности подключения?
Для проверки нужно измерить напряжение между свободными клеммами мультиметром. При правильном последовательном соединении двух 12 В аккумуляторов должно быть около 24 В. Если значение значительно отличается, стоит проверить все соединения на предмет коротких замыканий, плохих контактов или неправильной полярности.
Какие меры безопасности стоит соблюдать при работе с аккумуляторами для последовательного соединения?
Перед началом работы следует надеть защитные перчатки и очки, обеспечить хорошую вентиляцию помещения. Не допускать коротких замыканий между клеммами, использовать изолированные инструменты. После подключения внимательно следить за нагревом и отсутствием искр, а также избегать попадания на аккумуляторы воды или других жидкостей.
