Чтобы узнать силу тока на выходе трансформатора, необходимо учитывать несколько факторов: параметры обмоток, подключённую нагрузку, а также тип самого трансформатора – понижающий, повышающий или изолирующий. Точное измерение выходного тока невозможно без подключения реальной нагрузки или использования специальных расчётов на основе паспортных данных.
Если трансформатор уже подключён в цепь, проще всего использовать амперметр переменного тока, подключённый последовательно с нагрузкой на выходе вторичной обмотки. При этом важно, чтобы прибор был рассчитан на соответствующий диапазон измерений, иначе можно получить неверные значения или повредить устройство. Для трансформаторов с током выше 10 А часто применяют токовые клещи.
При отсутствии возможности измерения можно рассчитать ток по формуле I = P / U, где I – сила тока, P – мощность нагрузки, U – напряжение на выходе. Однако этот метод даёт лишь приблизительное значение, так как не учитывает КПД трансформатора и потери в проводах. Для трансформаторов малой мощности (до 100 Вт) можно принять КПД порядка 70–80%, для более мощных – 85–95%.
Также полезно знать сопротивление обмотки. С его помощью можно оценить допустимую нагрузку и ток короткого замыкания. Измерение сопротивления вторичной обмотки омметром и последующее применение закона Ома (I = U / R) позволяет получить дополнительную информацию, особенно при испытаниях без нагрузки.

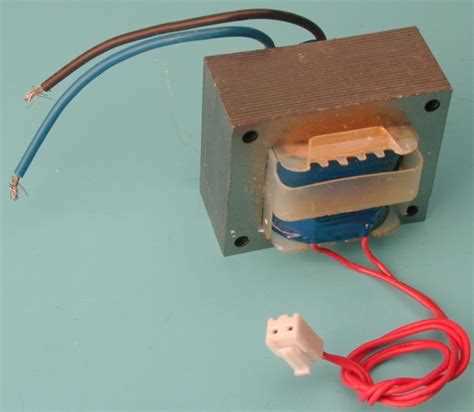

Как найти маркировку и расшифровать данные на трансформаторе
Маркировка трансформатора обычно наносится на металлическую или пластиковую табличку, прикреплённую к корпусу устройства. В бытовых и низковольтных моделях информация может быть нанесена краской или выгравирована. Если табличка отсутствует или плохо читается, следует искать штампы, тиснение или наклейки на боковых сторонах обмоток или сердечника.
На маркировке, как правило, указываются следующие параметры:
- Номинальное входное напряжение (например, 230 В или 12 В переменного тока).
- Номинальное выходное напряжение или напряжения (например, 2×15 В AC для двух симметричных выходов).
- Номинальный ток или мощность вторичной обмотки (например, 1,2 А или 30 ВА).
- Частота работы (чаще всего 50 или 60 Гц).
- Обозначения обмоток – «PRI» или «IN» (первичная), «SEC» или «OUT» (вторичная).

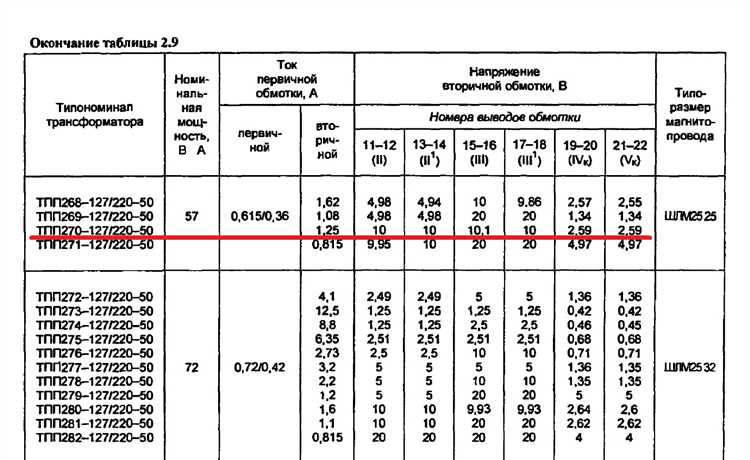

- Марка или модель трансформатора, например: EI48/20 или ТПП-226-220-50.
Если указан ток, то его можно использовать напрямую. Если указана мощность (в ВА), ток рассчитывается по формуле:
- Ток = Мощность / Напряжение. Например, при 30 ВА и 15 В ток ≈ 2 А.
У некоторых моделей встречаются цветовые обозначения проводов. Например, черный и красный – первичная обмотка, синий и зеленый – вторичная. Перед подключением рекомендуется проверить соответствие мультиметром, особенно если маркировка отсутствует.
Если трансформатор старый или снят с устройства, полезно найти его по номеру модели через каталог производителя или архивы радиоэлектронных компонентов. Это позволит точно установить характеристики при отсутствии видимой маркировки.

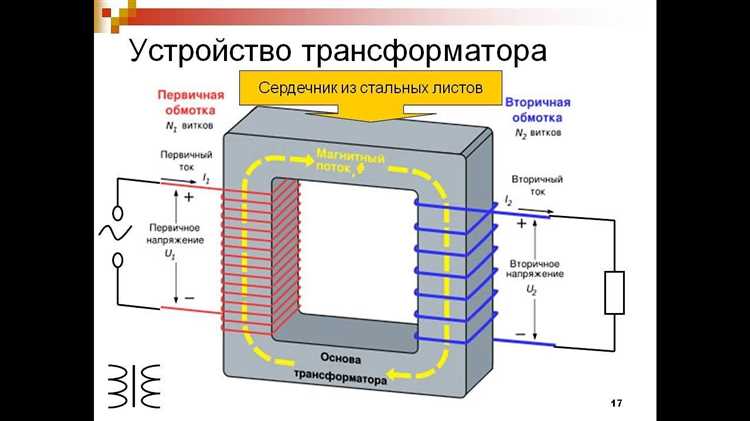

Как рассчитать ток по известной мощности и напряжению
Для расчёта тока на выходе трансформатора достаточно знать два параметра: выходную мощность (в ваттах) и напряжение (в вольтах). Формула для расчёта тока в цепи переменного или постоянного тока одинакова, если учитывать только активную мощность:
I = P / U
Где I – сила тока в амперах, P – мощность в ваттах, U – напряжение в вольтах.
Например, если трансформатор рассчитан на выходную мощность 120 Вт и напряжение 12 В, сила тока на выходе составит:
I = 120 / 12 = 10 А
Если речь идёт о трансформаторе переменного тока с учётом полной мощности, необходимо использовать величину в вольт-амперах (ВА), а также учитывать коэффициент мощности (cos φ), если известен:
I = S / (U × cos φ)
Если коэффициент мощности неизвестен, расчёт можно произвести по полной мощности: I = S / U. Например, при полной мощности 300 ВА и выходном напряжении 24 В ток составит:
I = 300 / 24 = 12,5 А
При наличии нескольких выходов трансформатора расчёт нужно выполнять для каждого отдельно, учитывая мощность и напряжение каждого выхода.
Как измерить ток с помощью мультиметра в режиме амперметра
Для прямого измерения силы тока на выходе трансформатора мультиметр необходимо переключить в режим амперметра. Перед началом убедитесь, что устройство способно измерять переменный ток (AC), если трансформатор не выдает постоянный ток.
Перед подключением мультиметра разорвите цепь, в которую включён трансформатор. Измерение тока производится только последовательно – мультиметр включается в разрыв цепи, а не параллельно, как при измерении напряжения.
Подключите красный щуп к гнезду, обозначенному как 10A или µA/mA (в зависимости от предполагаемого тока), а чёрный – в гнездо COM. Установите переключатель режима на подходящий диапазон измерения тока – например, 10A~ для переменного тока. Если неизвестен ожидаемый ток, начните с максимального диапазона.
Подайте питание на трансформатор. Мультиметр отобразит текущее значение тока в амперах. При необходимости уменьшите диапазон, чтобы повысить точность показаний. После измерений обязательно отключите питание перед демонтажом подключения.
Нельзя измерять ток выше допустимого предела прибора – это приведёт к перегоранию предохранителя внутри мультиметра или повреждению схемы. Если на трансформаторе указана сила тока, сверяйте её с показаниями, чтобы исключить перегрузку.
Как определить ток на основе сопротивления нагрузки
Если известно сопротивление нагрузки, силу тока можно вычислить по закону Ома: I = U / R, где I – ток в амперах, U – напряжение на выходе трансформатора в вольтах, R – сопротивление нагрузки в омах.
Для точного расчёта необходимо сначала измерить или узнать выходное напряжение трансформатора. Это можно сделать с помощью мультиметра, подключив его к выходным клеммам трансформатора в режиме вольтметра. Полученное значение напряжения подставляется в формулу.
Сопротивление нагрузки желательно измерять при отключённом питании, чтобы избежать искажений. Если нагрузка представляет собой резистор, его номинальное сопротивление обычно указано в маркировке. В других случаях сопротивление можно измерить мультиметром в режиме омметра.
Пример: если трансформатор выдаёт 12 В, а сопротивление нагрузки – 6 Ом, то I = 12 / 6 = 2 А. Это значение указывает, какой ток будет протекать через нагрузку при таком напряжении.
Если нагрузка содержит активные и реактивные элементы (например, электродвигатели или катушки), необходимо учитывать, что измеренное сопротивление может не соответствовать полному сопротивлению в рабочем режиме. В этом случае для оценки тока лучше использовать амперметр напрямую.
Как измерить ток с помощью токоизмерительных клещей
Для измерения тока на выходе трансформатора с помощью токоизмерительных клещей необходимо использовать прибор, рассчитанный на переменный ток (AC), если трансформатор работает в сетевом диапазоне. Убедитесь, что клещи имеют соответствующий диапазон измерений: для бытовых трансформаторов – до 20–40 А, для промышленных – до 1000 А и выше.
Перед измерением проверьте, что клещи откалиброваны и находятся в режиме измерения тока. Откройте зажим прибора и обхватите только один провод выходной обмотки трансформатора. Если охватить сразу два провода (фаза и нейтраль), токи компенсируются, и прибор покажет ноль.
Во время измерения провод не должен касаться внутренних частей клещей. Прибор должен находиться перпендикулярно оси провода для минимизации погрешностей. Оптимально использовать приборы с функцией фиксации максимального значения или среднеквадратичного (True RMS) измерения, если нагрузка содержит нелинейные компоненты (например, импульсные блоки питания).
После измерения зафиксируйте показания и отключите прибор от сети. Если провод экранирован или расположен в кабель-канале, измерение возможно только при выведении одного токонесущего проводника наружу. Не пытайтесь проводить замеры на многожильных кабелях без разъединения жил – это приведёт к искажению результатов.
Точность измерения зависит от класса прибора. Для бытовых нужд достаточно точности до ±2%. При диагностике оборудования лучше использовать приборы класса точности 1.0 или выше. Избегайте измерений в условиях высокой электромагнитной помехи, особенно рядом с трансформатором высокой мощности или сварочным аппаратом.
Как учитывать переменный и постоянный характер нагрузки
Сила тока на выходе трансформатора напрямую зависит от характера нагрузки – постоянной или переменной. Разделение нагрузки по типу помогает правильно оценить рабочие параметры и избежать перегрузок.
При постоянной нагрузке ток остается примерно на одном уровне, что облегчает расчет и контроль. В таком случае измерение тока можно проводить в любой момент работы, так как он практически не меняется.
При переменной нагрузке ток изменяется во времени в зависимости от работы подключенных устройств. Это характерно для двигателей, электроинструментов, или устройств с импульсным питанием. Для точного определения тока в таких условиях важно учитывать следующие моменты:
- Измерения следует проводить в разные моменты времени, чтобы зафиксировать максимальные и средние значения.
- Использование приборов с функцией True RMS позволяет получать корректные значения тока при несимметричных и импульсных нагрузках.
- При анализе важно учитывать пусковые токи, которые могут в несколько раз превышать рабочие значения.
- Для контроля переменной нагрузки рекомендуется использовать регистраторы тока или осциллографы, фиксирующие динамику изменений.
В случае комбинированной нагрузки, содержащей постоянные и переменные компоненты, расчет тока ведется по суммарной нагрузке с учетом коэффициентов пиковых значений. При этом следует учитывать допустимую длительную нагрузку трансформатора и его тепловой режим.
Рекомендуется проводить анализ режима работы трансформатора с использованием нескольких методов измерения и учитывать характеристики подключаемых потребителей для точного определения силы тока и обеспечения надежной работы системы.

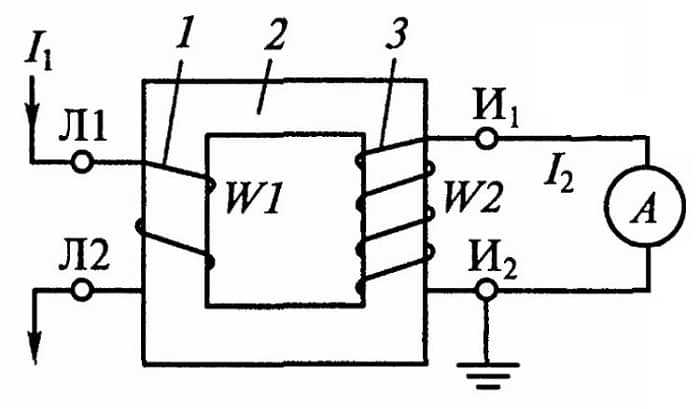

Как учитывать погрешность и ограничения измерительных приборов
Погрешность измерительных приборов напрямую влияет на точность определения силы тока на выходе трансформатора. Каждый прибор имеет класс точности, который указывает максимально допустимую относительную ошибку измерения. Например, класс точности 1,0 означает, что погрешность не превышает 1% от измеряемого значения.
При выборе амперметра или токоизмерительных клещей необходимо сверять класс точности с требованиями конкретной задачи. Для измерения малых токов лучше использовать приборы с более низким классом точности (0,5 или ниже), поскольку у них погрешность в абсолютном выражении меньше.
Важно учитывать также диапазон измерения. Приборы теряют точность при работе в крайних точках шкалы. Если измеряемый ток значительно меньше верхнего предела диапазона, относительная ошибка возрастает. Рекомендуется подбирать прибор с диапазоном, в несколько раз превышающим ожидаемое значение тока.
Необходимо учитывать влияние паразитных факторов: наличие электромагнитных помех, нагрев проводников, плохой контакт в измерительной цепи. Они могут привести к дополнительным искажениям, которые не отражаются в характеристиках прибора.
Перед измерениями рекомендуется откалибровать прибор или проверить его на эталонном токе. Для регулярных измерений целесообразно вести журнал, где фиксировать отклонения и выявлять систематические ошибки.
Некоторые приборы имеют функцию усреднения или фильтрации сигналов, что снижает влияние кратковременных всплесков или шумов. Это полезно при измерениях переменного тока с нестабильной нагрузкой.
При использовании мультиметра в режиме амперметра нужно учитывать сопротивление внутренних шунтов, которое может влиять на измеряемую цепь и приводить к изменению тока. В таких случаях предпочтительнее применять токоизмерительные клещи.
В случае измерений на выходе трансформатора с переменной нагрузкой лучше проводить несколько замеров и вычислять среднее значение, чтобы снизить влияние кратковременных колебаний тока и случайных ошибок прибора.
Суммируя, точность определения силы тока зависит не только от характеристик прибора, но и от правильного выбора диапазона, условий измерения и систематического контроля за состоянием и калибровкой оборудования.
Как определить ток без приборов по нагреву и поведению нагрузки
Ток на выходе трансформатора можно оценить по нагреву и характерным признакам работы подключенной нагрузки. При увеличении силы тока заметно повышение температуры элементов цепи: проводов, контактов, клемм и корпуса нагрузки. Например, провода толщиной 1,5 мм² при токе около 15 А начинают ощутимо греться.
Если нагрузка – электрическое устройство с нагревательным элементом (например, лампа накаливания, ТЭН), по яркости свечения или скорости нагрева можно судить о величине тока. Резкое потемнение или замедление нагрева указывает на снижение тока.
Моторные нагрузки демонстрируют снижение оборотов или рывки при недостаточном токе. Нестабильная работа или характерный шум могут служить индикатором превышения номинального тока, особенно при перегрузке.
При постоянной нагрузке измерьте температуру клемм или проводов пальцем (осторожно), чтобы заметить повышение температуры более чем на 40-50 °С выше окружающей. Это свидетельствует о токе, близком к максимальному для данного сечения провода.
Использование визуальных и тактильных наблюдений не заменит точные приборы, но позволяет быстро получить приблизительную оценку тока в полевых условиях без специальных инструментов.
Вопрос-ответ:
Как можно определить силу тока на выходе трансформатора без специальных приборов?
Определить ток без приборов возможно по косвенным признакам, например, по нагреву проводов или нагрузок. При длительной работе под нагрузкой провод или обмотка трансформатора нагревается сильнее при большем токе. Можно сравнить температуру с известными значениями, учитывая материал проводника и его сечение. Также можно наблюдать за работой подключенного оборудования: если оно функционирует нормально и без перегрузок, ток, скорее всего, в пределах расчетных значений. Такой способ не дает точных данных, но помогает сделать приблизительную оценку.
Почему измерения с помощью мультиметра в режиме амперметра требуют особой осторожности при работе с трансформатором?
При измерении тока мультиметром амперметр включается в разрыв цепи, то есть ток проходит через сам прибор. Если прибор не рассчитан на ток, который протекает через трансформатор, или выбран неправильный предел измерения, это может привести к повреждению мультиметра или цепи. Кроме того, трансформаторы часто работают с переменным током высокой силы, что требует использования специальных мультиметров или токовых клещей для безопасности и точности измерения.
Как влияет характер нагрузки на показания тока на выходе трансформатора?
Нагрузка может быть постоянной или переменной, что отражается на токе. При постоянной нагрузке ток стабилен и его легко оценить по расчетным параметрам трансформатора. Если нагрузка меняется, ток тоже колеблется — это может быть вызвано включением и выключением устройств, изменением их режима работы. Переменный ток с быстрыми скачками труднее измерить и оценить без специализированных приборов, так как среднее значение тока не всегда отражает максимальные нагрузки, способные вызвать перегрев или снижение ресурса трансформатора.
Как определить силу тока по сопротивлению нагрузки, если известно напряжение на выходе трансформатора?
Если известно напряжение на выходе и сопротивление нагрузки, силу тока можно вычислить по закону Ома: ток равен напряжению, делённому на сопротивление (I = U / R). Для этого требуется точное измерение или расчет сопротивления, которое подключено к трансформатору. Такой способ позволяет получить приблизительное значение тока без непосредственного измерения, но важно помнить, что сопротивление может изменяться с температурой или состоянием нагрузки.
Какие ошибки могут возникнуть при определении тока по нагреву и как их избежать?
Основные ошибки связаны с неправильной оценкой температуры, неучётом времени нагрева и особенностей материала проводника. Провод может нагреваться из-за внешних факторов или кратковременных пиков тока, а не постоянной нагрузки. Также не все материалы и сечения одинаково быстро нагреваются. Чтобы снизить ошибки, стоит использовать измерительные термопары, сравнивать нагрев с контрольными образцами и учитывать длительность работы под нагрузкой. Важна аккуратность и понимание, что этот метод не заменяет точных приборов.
Как можно определить силу тока на выходе трансформатора без использования специальных приборов?
Определить силу тока без приборов можно, оценив нагрев и поведение нагрузки. Если нагрузка греется сильнее обычного, значит через нее проходит больший ток. Например, если трансформатор подключен к резистивной нагрузке, то заметный нагрев сопротивления говорит о высоком токе. Также можно обратить внимание на изменение работы подключенного оборудования: при увеличении нагрузки ток возрастает, что часто сопровождается снижением напряжения на выходе трансформатора. Этот способ не дает точных значений, но помогает понять примерный уровень нагрузки и ток.
