Выпаивание разъема из печатной платы требует точного контроля температуры и аккуратности, чтобы избежать повреждений как самого разъема, так и дорожек на плате. Основной инструмент – паяльник с регулируемой температурой, оптимальный диапазон для выпаивания разъемов – от 280 до 350 °C, в зависимости от типа припоя и материала платы.
Перед началом работы необходимо убедиться в исправности паяльника и использовать качественный припой с низкой температурой плавления, например, с содержанием олова не менее 60%. Дополнительно рекомендуется применять отсос для припоя или медные оплетки для эффективного удаления расплавленного припоя с контактов.
Для минимизации риска повреждения платы важно равномерно прогревать все пины разъема, не задерживаясь на одном месте более 3-4 секунд. Использование флюса позволяет улучшить растекание припоя и ускоряет процесс выпаивания. При работе с многоконтактными разъемами рекомендуется сначала аккуратно обработать противоположные стороны, чтобы избежать деформации элемента.
Выбор инструментов и материалов для выпаивания разъема
Паяльник с регулируемой температурой – основной инструмент. Для работы с платами рекомендуют выбирать паяльник мощностью 40-60 Вт с тонким жалом 1-2 мм, что позволяет точно нагревать контактные площадки без повреждения компонентов. Температура устанавливается в диапазоне 300-350 °C в зависимости от типа припоя.
Отсос для припоя (паяльный насос) необходим для удаления расплавленного припоя с контактов. Модели с пружинным механизмом обеспечивают быстрое и эффективное удаление. Рекомендуется использовать насос с хорошей герметичностью и прочным корпусом для длительной службы.
Оплетка для выпаивания (медная или луженая)
Флюс улучшает смачивание и удаляет окислы с пайки. Для выпаивания используют флюсы на основе колофонии или безотмывочные, которые не оставляют коррозионных следов. Наносится тонким слоем на контакты перед нагревом.
Тонкие пинцеты и антимагнитные инструменты обеспечивают удержание и аккуратное снятие разъема после выпаивания. Избегайте металлических пинцетов с грубыми краями, чтобы не повредить плату или контакты.
Тепловой пистолет или фен для пайки
Подготовка платы и рабочей зоны перед выпаиванием
Обеспечьте жёсткую устойчивую поверхность для фиксации платы, чтобы исключить её движение во время работы. Используйте антистатический коврик для защиты компонентов от статического электричества.
Освободите зону вокруг разъёма от посторонних элементов и загрязнений, чтобы обеспечить прямой доступ к контактам. При необходимости удалите загрязнения с помощью изопропилового спирта и безворсовой салфетки.
Проверьте исправность и подготовьте инструменты: паяльник с температурой 300–350 °C, пинцет с острыми концами, медную оплетку или отсос для удаления припоя. Подключите вытяжку или обеспечьте хорошую вентиляцию для удаления вредных паров.
Если плата многослойная или разъём расположен рядом с чувствительными элементами, защитите соседние компоненты специальной термостойкой лентой или фольгой для предотвращения перегрева.
Перед началом работы зафиксируйте плату в держателе или тисках с мягкими губками, чтобы не повредить её при нажатии.
Техника подачи тепла и снятия припоя с контактов
Используйте паяльник с регулируемой температурой, оптимально 320–350°C для стандартных припойных сплавов на основе олова. Длительное воздействие высокой температуры может повредить дорожки и контактные площадки, поэтому время нагрева одного контакта не должно превышать 3–5 секунд.
При использовании медной оплетки прижимайте ее к припою и одновременно подавайте тепло паяльником. Снятие припоя происходит за 2–3 секунды; оплетку необходимо регулярно менять, чтобы сохранить эффективность удаления припоя.
После удаления припоя проверьте отсутствие остаточных капель и очищайте контакт от остатков флюса изопропиловым спиртом для предотвращения окисления и улучшения последующей пайки.
Безопасное снятие разъема без повреждения платы
Перед началом работы убедитесь в правильном выборе температуры паяльника – оптимально 320–350 °C для стандартного олова. Слишком высокая температура может повредить дорожки и изоляцию платы.
Для удаления припоя используйте отсос или оплетку с медной сеткой. Наносите тепло только на паяное соединение, удерживая паяльник не более 3–4 секунд, чтобы избежать перегрева.
- Удаляйте припой постепенно: сначала на одном контакте, затем переходите к следующему.
- После удаления припоя аккуратно проверьте контакт на подвижность с помощью пинцета.
- Если контакт не поддается, повторите процесс нагрева, не применяя чрезмерной силы.
Для снятия разъема используйте пластиковый или нейлоновый инструмент – они не повредят поверхность платы. Избегайте металлических лезвий, которые могут поцарапать или оторвать дорожки.
- Освободите все контакты от припоя.
- Нежно подденьте разъем с одной стороны, постепенно перемещая инструмент под основание.
- Плавно поднимайте разъем, контролируя состояние контактов и платы.
После снятия разъема осмотрите плату под увеличением. При обнаружении повреждений дорожек примените проводящие пасты или восстановите дорожки тонким проводом.
Очистка контактов и отверстий после выпаивания
После удаления разъема важно тщательно очистить контакты и отверстия платы от остатков припоя и флюса. Для удаления припоя используйте оплетку для выпаивания или медную проволоку, аккуратно прикладывая к месту пайки и прогревая паяльником с температурой 320–350 °C. Не перегревайте плату, чтобы избежать повреждения меди.
Оставшиеся следы флюса убираются с помощью изопропилового спирта (не менее 90%) и безворсовой салфетки или кисточки с мягким ворсом. Протирайте поверхность круговыми движениями до полного удаления загрязнений. Если флюс стойкий, допустимо использовать специальные очистители для плат, но их применение требует тщательного последующего промывания спиртом.
Для очистки отверстий применяйте тонкую иглу или канцелярскую скрепку, осторожно удаляя застывший припой и загрязнения, не повреждая внутренние стенки отверстия. После механической очистки повторно обработайте область спиртом, чтобы избежать окисления и улучшить адгезию при следующей пайке.
Контролируйте качество очистки визуально с помощью лупы с увеличением 5–10×. Отсутствие остатков припоя и флюса обеспечивает надежный контакт нового разъема и минимизирует риск коротких замыканий или плохого соединения.

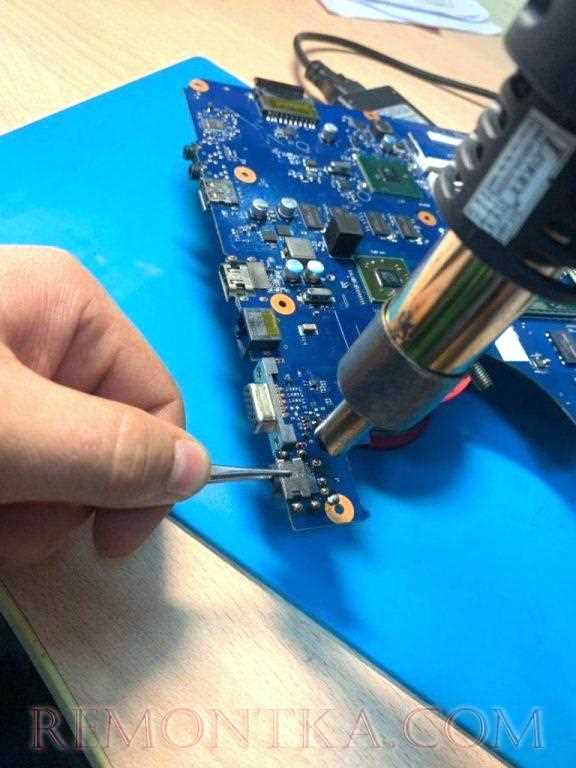

Проверка платы на повреждения и подготовка к установке нового разъема
Проверьте целостность медных дорожек мультиметром в режиме прозвонки, чтобы исключить разрывы и короткие замыкания. При повреждении дорожки используйте проводник или медную ленту для восстановления соединения, фиксируя его качественным флюсом и припоем.
При выявлении следов коррозии или окисления примените специальный очиститель для плат или аккуратно обработайте места контактов мелкой наждачной бумагой с зернистостью 600–800. После обработки повторно очистите поверхность спиртом.
Подготовка включает также проверку и, при необходимости, замену флюса, который способствует хорошему смачиванию и надежной пайке. Используйте флюс без галогенов для предотвращения последующего разрушения металлов и пластика.
Вопрос-ответ:
Как избежать повреждения платы при выпаивании разъема?
Чтобы не повредить плату, следует аккуратно подавать тепло паяльником, не задерживаясь долго на одном контакте. Используйте паяльник с регулируемой температурой около 300–350 °C, избегайте чрезмерного нагрева. Перед выпаиванием снимите излишки припоя с помощью оплетки или насадки для отсоса. Работайте на ровной поверхности и фиксируйте плату, чтобы она не двигалась.
Какие инструменты лучше применять для удаления припоя с контактов разъема?
Чаще всего используют медную оплетку для удаления припоя: она впитывает расплавленный металл с контактов. Также применяют паяльный отсос – устройство с пружинным механизмом, которое всасывает расплавленный припой. Важно, чтобы жало паяльника было чистым и хорошо прогретым, тогда процесс пойдет быстрее и безопаснее для платы.
Можно ли выпаять разъем с двухсторонней платы без повреждений?
Да, это возможно, но требует особой аккуратности. Если разъем имеет выводы с обеих сторон, надо тщательно разогревать все контакты с двух сторон, чтобы припой полностью расплавился. Часто используют паяльную станцию с горячим воздухом для равномерного нагрева. После этого аккуратно вытягивают разъем, избегая рывков и перекосов. Если припой не удален полностью, есть риск повреждения дорожек или контактных площадок.
Как подготовить плату к установке нового разъема после выпаивания?
После удаления старого разъема следует тщательно очистить контакты и отверстия от остатков припоя и загрязнений. Для этого применяют изопропиловый спирт и щетку с мягкой щетиной. Если отверстия забиты припоем, их аккуратно прочищают иглой или тонким сверлом. После очистки проверяют целостность контактных площадок и при необходимости восстанавливают поврежденные участки с помощью специализированных ремонтных средств.
