ВАЗ 2105 оснащён механическим подрулевым переключателем, управляющим указателями поворота. Он расположен слева от рулевой колонки и имеет фиксированные положения для сигналов налево и направо. Перемещение рычага вверх включает правый поворотник, вниз – левый. При возврате руля в прямое положение механизм автоматически отключает сигнал.
Перед включением убедитесь, что зажигание находится в положении «ON» или двигатель запущен – питание цепи указателей подаётся только при активной электрической системе. Индикаторы работы поворотников отображаются на приборной панели зелёными стрелками, мигающими синхронно с внешними лампами.
При использовании поворотников в условиях низкой видимости или сильного солнечного света рекомендуется дополнительно контролировать их работу по звуковому сигналу реле-прерывателя, так как визуальный контроль может быть затруднён. Если мигание отсутствует или происходит с повышенной частотой, это может указывать на перегоревшую лампу или неисправность в электрической цепи.
Расположение и конструкция рычага указателей поворота
Рычаг управления указателями поворота на ВАЗ 2105 расположен слева от рулевой колонки, на одном уровне с ободом рулевого колеса. Такое расположение позволяет включать сигнал без изменения положения руки на руле, что ускоряет реакцию при маневрировании.
Конструкция рычага выполнена из прочного пластика с металлическим сердечником, обеспечивающим жёсткость и долговечность. На торцевой части предусмотрена кнопка управления дальним светом, а внутри корпуса размещены контакты и пружинный механизм возврата. Механизм рассчитан на автоматическое отключение сигнала после выпрямления рулевых колёс, что реализуется через кулачковую систему в корпусе рулевой колонки.
Ход рычага чётко фиксируется в двух рабочих положениях – вверх для правого поворота и вниз для левого. Нейтральное положение находится по центру, возврат в него происходит автоматически или вручную. Для корректной работы системы важно следить за чистотой контактных площадок внутри механизма и отсутствием люфта крепления рычага.
Порядок включения поворотов с сиденья водителя
Сидя за рулём ВАЗ 2105, левая рука должна находиться в зоне быстрого доступа к рычагу указателей поворота, расположенному слева от рулевой колонки. Для активации сигнала левого поворота потяните рычаг вниз до фиксированного положения. Для включения правого поворота переместите рычаг вверх до упора.
При кратковременном перестроении можно слегка нажать рычаг в нужную сторону без фиксации – сигнал будет гореть, пока удерживается давление рукой, и погаснет после отпускания. Это удобно при объезде препятствий или маневрах на парковке.
После завершения поворота рычаг обычно возвращается в нейтральное положение автоматически за счёт механизма фиксатора, но при неполном вращении руля возврат может не сработать. В этом случае необходимо вручную вернуть рычаг в среднее положение, чтобы отключить указатели и избежать лишней индикации.
Проверка предохранителя цепи поворотов

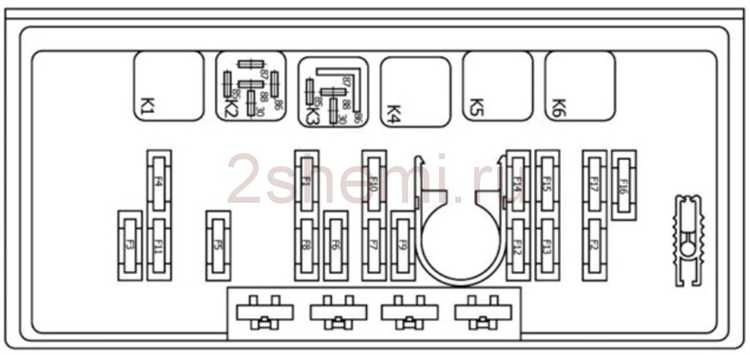

В электрической системе ВАЗ 2105 за работу указателей поворота отвечает предохранитель, расположенный в монтажном блоке под капотом, с левой стороны ближе к лобовому стеклу. Для доступа достаточно открыть капот и снять крышку блока.
Предохранитель цепи поворотов обычно установлен в гнезде с маркировкой F6 и имеет номинал 8 А. Перед проверкой выключите зажигание, чтобы исключить короткое замыкание. Визуально осмотрите вставку: плавкая перемычка внутри корпуса должна быть целой без следов потемнения или расплавления.
Диагностика и замена ламп указателей поворота
Снимите рассеиватель фонаря, открутив крепёжные винты. Осторожно извлеките патрон, удерживая его за корпус, и выньте лампу. Осмотрите нить накала – обрыв или потемнение колбы указывает на необходимость замены. Для ВАЗ 2105 обычно используются лампы типа А12-21-3 или аналогичные с цоколем BA15s.
Перед установкой новой лампы очистите контакты патрона мягкой тканью, удалив налёт и следы окисления. Установите лампу, совместив штыри цоколя с пазами патрона, и закрепите патрон в корпусе фонаря. После сборки включите поворотник и убедитесь в стабильной работе.
Проверка и замена реле поворотов
Реле поворотов на ВАЗ 2105 отвечает за цикличное включение ламп сигналов. Оно расположено под панелью приборов, слева от рулевой колонки. Для доступа достаточно снять боковую облицовку панели.
Порядок проверки:
- Включить зажигание.
- Перевести рычаг указателей поворота в любое положение.
- Прислушаться к работе реле – исправное устройство издает равномерные щелчки. Отсутствие звука или хаотичная работа указывают на неисправность.
- Проверить напряжение на контактах реле с помощью мультиметра. При включенном сигнале на выходе должно появляться импульсное напряжение около 12 В.
Замена реле выполняется следующим образом:
- Отключить аккумулятор.
- Отсоединить колодку проводов от реле.
- Снять реле из крепления.
- Установить новый элемент с аналогичными характеристиками (тип 494.3747 или совместимый).
- Подключить колодку проводов и закрепить реле в штатном месте.
- Включить аккумулятор и проверить работу сигналов поворота.
Использование исправного реле обеспечивает корректную работу указателей и предотвращает перегрузку электрической цепи.
Проверка целостности проводки и массы
Для диагностики неисправностей поворотников на ВАЗ 2105 необходимо проверить провода, отвечающие за цепь указателей поворота. Начните с визуального осмотра жгутов: ищите повреждения изоляции, заломы, перегибы и следы коррозии на контактах.
Используйте мультиметр в режиме прозвонки для проверки проводов на обрыв. Контролируйте сопротивление цепи от рычага переключателя до ламп указателей. При разрыве или увеличении сопротивления выше 1 Ом замените повреждённый участок.
Особое внимание уделите контактам массы, которые расположены на кузове автомобиля вблизи фар и под панелью приборов. Плохой контакт массы приводит к неправильной работе поворотников или их полному отказу.
Проверьте массу мультиметром на сопротивление между клеммой «минус» аккумулятора и точками крепления проводов массы. Значение должно быть не выше 0,1 Ом. При необходимости очистите контакты от грязи и коррозии, обработайте контактной смазкой и надёжно закрепите крепления.
Если в жгуте присутствуют разъёмы, их следует разобрать и проверить отсутствие окислов или следов перегрева. Контакты нужно при необходимости почистить и плотно соединить.
Устранение нерегулярного или слишком быстрого мигания
Частая причина быстрого или прерывистого мигания поворотников на ВАЗ 2105 – неисправность реле указателей поворота. Реле рассчитано на определённую нагрузку, поэтому при перегорании одной из ламп или слабом контакте в цепи происходит изменение сопротивления и, как следствие, частота мигания увеличивается.
Для проверки состояния реле снимите его и подайте напряжение напрямую, наблюдая за миганием. При обнаружении дефекта реле замените на оригинальное или качественный аналог с аналогичными характеристиками.
Нарушения массы кузова или плохие контакты в проводке усиливают проблему. Проверьте массу в местах крепления жгута проводов к кузову, очистите контакты от окислов, закрепите провода плотно.
Проверьте целостность и состояние лампочек поворотников. Перегоревшая или слабый контакт в патроне изменяют нагрузку, вызывая ускоренное мигание. При необходимости замените лампы на рекомендованные заводом.
Плохой контакт в переключателе поворотов также влияет на работу системы. Протрите и при необходимости замените переключатель, если наблюдаются перебои в работе.
Проверка предохранителя цепи поворников обязательна. Предохранитель с плохим контактом создаёт нестабильность питания реле и ламп, что проявляется в нерегулярном мигании.
Использование мультиметра поможет выявить обрыв или короткое замыкание в проводке. Замерьте сопротивление цепи, при обнаружении аномалий устраните повреждения.
Что делать при полном отказе указателей поворота
Полный отказ указателей поворота на ВАЗ 2105 требует поэтапной диагностики для выявления причины и быстрого устранения неисправности.
- Проверка предохранителя цепи указателей поворота:
- Найдите блок предохранителей под капотом или внутри салона.
- Вытащите предохранитель, отвечающий за поворотники (обычно 8 или 10 А).
- Осмотрите предохранитель на целостность нити.
- При повреждении замените на предохранитель с такой же номинальной силой тока.
- Проверка реле поворотов:
- Расположение реле – под панелью приборов или в монтажном блоке.
- Снимите реле и оцените его состояние, наличие коррозии контактов.
- Проверьте работу реле, заменив его на заведомо исправное или мультиметром в режиме омметра.
- Осмотр и проверка массы и проводки:
- Осмотрите провода на целостность, отсутствие перетирания и обрывов.
- Проверьте надежность контактов на корпус и массу кузова автомобиля.
- Особое внимание уделите соединениям в районе переключателя поворотов и задних фонарей.
- Диагностика переключателя указателей поворота:
- Снимите переключатель с рулевой колонки.
- Проверьте контакты на наличие загрязнений и окисления.
- При необходимости очистите контакты или замените переключатель.
- Проверка и замена ламп:
- Проверьте исправность всех ламп поворотников спереди и сзади.
- Замените перегоревшие лампы на штатные с рекомендованной мощностью.
После выполнения всех проверок включите зажигание и проверьте работу поворотников. При сохранении отказа рекомендуется обратиться к квалифицированному электрику.
Вопрос-ответ:
Как правильно включить поворотники на ВАЗ 2105 с водительского места?
Для включения поворотников на ВАЗ 2105 нужно использовать рычажок слева от руля. Чтобы включить левый поворотник, рычажок поднимается вверх, для правого — опускается вниз. После выполнения маневра рычажок автоматически возвращается в исходное положение, отключая сигнал. Если этого не происходит, возможно, неисправен механизм фиксации или реле поворотов.
Почему поворотники на ВАЗ 2105 мигают слишком быстро или слишком медленно?
Если мигание происходит с неправильной скоростью, вероятно, одна из ламп перегорела или повреждена. В этом случае система пытается компенсировать нагрузку, меняя частоту мигания. Также причина может быть в неисправном реле поворотов или плохом контакте в электропроводке. Рекомендуется проверить состояние ламп и целостность проводов.
Что делать, если поворотники на ВАЗ 2105 совсем не включаются?
Отсутствие реакции на попытку включения поворотников может быть связано с перегоранием предохранителя, неисправностью реле, повреждением проводки или поломкой рычага переключателя. Для диагностики нужно проверить предохранитель цепи поворотов, состояние реле, целостность проводов и работу переключателя на рулевой колонке.
Можно ли самостоятельно заменить реле поворотов на ВАЗ 2105 и как это сделать?
Реле поворотов на ВАЗ 2105 заменяется достаточно просто. Оно обычно расположено в блоке предохранителей и реле под капотом или в салоне. Нужно отсоединить старое реле, обратив внимание на расположение контактов, и поставить новое. После установки проверить работу поворотников, чтобы убедиться в правильности подключения.
Какие лампы используются в указателях поворота ВАЗ 2105 и как проверить их работоспособность?
В указателях поворота ВАЗ 2105 применяются стандартные лампы накаливания, обычно с цоколем типа P21W мощностью 21 Вт. Для проверки нужно снять колпачок и вынуть лампу, затем осмотреть нить накала на целостность и проверить лампу с помощью мультиметра или подсоединив к источнику питания. Если лампа не светится, её следует заменить.
Как включить поворотники на ВАЗ 2105?
Для включения поворотников на ВАЗ 2105 нужно потянуть рычаг указателя поворота, расположенный слева от рулевой колонки. Если нужно включить левый поворот, рычаг опускают вниз, для правого — поднимают вверх. При этом на панели приборов загорится соответствующий индикатор. После завершения манёвра рычаг обычно возвращается в исходное положение автоматически, выключая поворотник.
