Диаметр припоя оказывает непосредственное влияние на качество пайки, особенно при работе с чувствительными компонентами и мелкими контактами. Использование слишком толстого припоя может привести к перегреву элементов и избыточному количеству припоя на соединении, в то время как слишком тонкий диаметр затрудняет подачу материала и увеличивает общее время пайки.
В условиях мелкосерийного или ручного монтажа следует учитывать не только размеры элементов, но и мощность паяльника. Например, для жала с малой теплопередачей нежелательно использовать толстый припой, так как он не будет успевать плавиться равномерно. Соотношение между диаметром припоя, типом флюса и температурным режимом паяльника должно быть сбалансировано для получения надёжного соединения без дефектов.
При выборе диаметра также важен тип припоя. Свинцово-содержащие сплавы (например, Sn60Pb40) обычно требуют меньшего диаметра по сравнению с бессвинцовыми (Sn99Cu1, Sn96Ag4), которые имеют более высокую температуру плавления и требуют большего объёма тепла, особенно при ручной пайке.

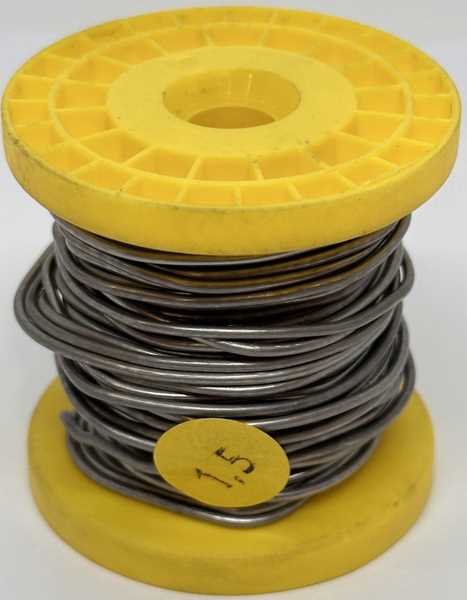

Как диаметр припоя влияет на точность пайки компонентов
Диаметр припоя напрямую определяет количество подаваемого материала и управляемость процесса, что критично при работе с мелкими электронными компонентами. При избыточной подаче припоя возрастает риск коротких замыканий и термического повреждения платы, особенно при пайке SMD-элементов.
- 0,4 мм – используется для стандартных SMD-деталей (резисторы, конденсаторы 0603, 0805);
- 0,5 мм – подходит для пайки через отверстия и крупных SMD при достаточном контроле температуры.
Припой диаметром 0,6 мм и выше чаще приводит к избыточному количеству припоя на контакте, что затрудняет точную дозировку. Это допустимо при пайке крупных компонентов, но нежелательно в условиях плотного монтажа.
Управление объемом припоя при пайке вручную затрудняется при использовании толстого припоя. Это снижает повторяемость результатов и усложняет визуальный контроль. Кроме того, крупный диаметр требует большего прогрева, что повышает риск перегрева чувствительных элементов.
Для повышения точности пайки рекомендуется выбирать минимально допустимый диаметр припоя под конкретные задачи и использовать тонкое жало паяльника, соответствующее масштабу соединений.
Выбор диаметра припоя для ручной пайки мелких элементов
Использование припоя диаметром более 0,6 мм при пайке мелких компонентов увеличивает риск перегрузки паяного узла и ухудшает контроль над количеством подаваемого материала. Это особенно критично при работе под микроскопом, где важна точность каждого движения.
Если применяется припой с флюсом внутри, важно учитывать его содержание. Для работы с мелкими элементами оптимально использовать припой с флюсом не более 2%, чтобы избежать загрязнения контактных площадок и уменьшить необходимость последующей очистки.
Оптимальный выбор диаметра также зависит от используемого жала. Для острых жал с тонким наконечником (тип конус или игла) тонкий припой дает наилучший результат, позволяя точно дозировать материал без лишних касаний платы.
Оптимальный диаметр припоя для пайки с помощью паяльной станции
При использовании паяльной станции важно подобрать диаметр припоя, соответствующий типу работ и характеристикам применяемых компонентов. Для большинства стандартных задач по монтажу компонентов на печатной плате оптимальным считается диаметр 0,5–0,8 мм. Такой размер обеспечивает точную дозировку припоя и минимизирует риск перегрева площадки.
Для соединения крупных деталей, таких как конденсаторы, дроссели или силовые разъёмы, эффективнее применять припой диаметром 1,0 мм и более. Паяльная станция с регулируемой температурой и подачей воздуха позволяет расплавить такой припой без перегрева элемента, но важно контролировать объем нанесения, чтобы избежать образования холодных пайков.
Если используется флюс в сердцевине припоя, его содержание также зависит от диаметра. В тонком припое флюса обычно меньше, поэтому его может понадобиться дополнительно вносить при пайке массивных деталей.
Подбор диаметра должен учитывать не только тип компонентов, но и навыки пользователя. Чем меньше диаметр, тем выше точность, но и тем быстрее припой расходуется. В профессиональной практике обычно применяются несколько диаметров припоя в зависимости от конкретной задачи.
Какой диаметр припоя выбрать для пайки проводов разной толщины
Для тонких сигнальных проводов сечением до 0,2 мм² оптимален припой диаметром 0,3–0,5 мм. Он позволяет точно дозировать количество припоя и не перегревать проводник. Примеры: провода в наушниках, датчиках, аудиокабелях.
Провода сечением 0,5–1 мм², распространённые в электронной аппаратуре и кабельных жгутах, лучше паять припоем диаметром 0,7–1 мм. Такой диаметр обеспечивает достаточное количество материала для формирования прочного соединения без избыточного нагрева.
Для силовых проводов сечением от 1 до 2,5 мм², например, в бытовых удлинителях и автомобильной электрике, требуется припой диаметром 1–1,5 мм. При меньшем диаметре возрастает риск недостаточного наполнения соединения, особенно при пайке внахлёст.
При пайке многожильных проводов большого сечения (от 4 мм² и выше) рекомендуется использовать припой диаметром 1,5–2 мм. Важно обеспечить быстрое насыщение соединения при минимальном времени нагрева, чтобы избежать оплавления изоляции и ухудшения структуры меди.
Также следует учитывать тип флюса в составе припоя. Для проводов с лужёными жилами достаточно стандартного канифольного флюса, но при пайке окисленных медных жил предпочтительнее активные флюсы или предварительная зачистка.

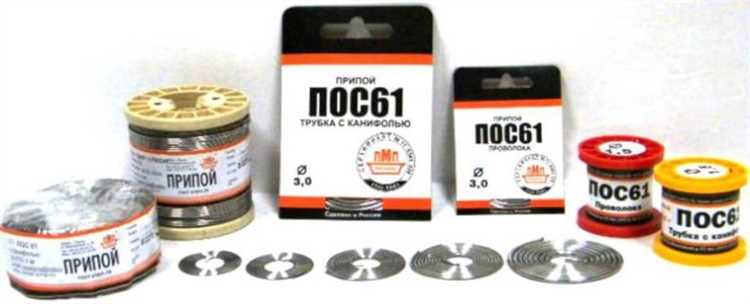

Рекомендации по диаметру припоя при работе с бессвинцовыми сплавами
Бессвинцовые припои, в отличие от свинцовых, требуют более высокой температуры плавления и точного дозирования припоя, особенно при работе с компонентами высокой плотности. От диаметра припоя напрямую зависит контроль над количеством наносимого материала и качеством соединения.
При выборе диаметра следует учитывать особенности бессвинцового сплава (обычно на основе SnAgCu) и тип работ:
- Для SMD-компонентов и микропайки: оптимально использовать припой диаметром 0,3–0,5 мм. Это обеспечивает минимальный расход материала и снижает риск перегрева площадок.
- Для ручной пайки THT-компонентов: рекомендуется диаметр 0,6–0,8 мм. Такой размер позволяет контролировать объем припоя при достаточно высокой подаче тепла.
Использование припоя большого диаметра при пайке малогабаритных компонентов приводит к избыточному нанесению материала, перегреву и образованию мостов. Напротив, слишком тонкий припой при работе с крупными деталями требует длительной подачи и может привести к неполному заполнению соединения.
Бессвинцовые сплавы имеют повышенную склонность к образованию пустот и трещин при неправильном дозировании, поэтому выбор диаметра должен обеспечивать стабильный контроль подачи. При работе с паяльной станцией с автоматической подачей важно использовать проволоку диаметром, соответствующим настройкам механизма подачи.
Также стоит учитывать содержание флюса в сердечнике припоя. Для бессвинцовых сплавов рекомендуется повышенное содержание флюса (до 2,5–3%) при диаметре до 0,5 мм и стандартное (около 2%) для диаметров от 0,6 мм и выше, чтобы обеспечить достаточную смачиваемость при высокой температуре.
Как диаметр припоя влияет на скорость и контроль при пайке
Диаметр припоя напрямую определяет количество расплавленного металла, подаваемого к месту соединения за единицу времени. Тонкий припой (0,3–0,5 мм) обеспечивает высокий контроль подачи и точность распределения материала, что критично при работе с мелкими компонентами и тонкими проводами. Такой диаметр снижает риск образования мостиков и перегрева элементов, но требует более длительного времени для заполнения крупных швов.
Припой среднего диаметра (0,6–0,8 мм) оптимален для универсальных задач – он ускоряет процесс пайки без значительной потери контроля. Этот размер подходит для большинства электронных компонентов, обеспечивая баланс между скоростью подачи и аккуратностью шва.
Крупный припой (1 мм и больше) значительно увеличивает скорость пайки при работе с массивными деталями и толстым металлом за счет быстрого накопления припоя. Однако такой диаметр снижает точность, повышает риск капель и требует большего мастерства для предотвращения дефектов.
Выбор диаметра должен соответствовать размеру и типу компонентов, а также характеру задачи: тонкий припой – для точечных операций и деликатных соединений, толстый – для быстрого выполнения крупных швов. При этом важно учитывать способность паяльника поддерживать стабильную температуру, так как толстый припой требует большей мощности для равномерного расплавления.
Выбор диаметра припоя для пайки в труднодоступных местах
Для работы в ограниченных пространствах оптимален припой с диаметром от 0,3 до 0,5 мм. Такой диаметр позволяет точно контролировать подачу припоя, минимизируя риск его избыточного накопления и коротких замыканий.
При диаметре менее 0,3 мм снижается скорость подачи припоя, что увеличивает время работы и может привести к перегреву компонентов из-за длительного контакта жала паяльника с деталями.
Диаметры свыше 0,5 мм затрудняют точное дозирование припоя в узких местах, повышая вероятность образования нежелательных мостиков и дефектов пайки.
При работе в труднодоступных участках важно также учитывать тип припоя – безотмывочные и низкотемпературные сплавы лучше использовать с меньшим диаметром, поскольку они быстрее плавятся и обеспечивают аккуратное нанесение.
Использование припоя с флюсовым сердечником диаметром 0,35 мм оптимально сочетает контроль подачи и скорость плавления, особенно при пайке мелких компонентов с плотным расположением.
Для максимальной точности рекомендуется применять паяльные жала с тонким кончиком и подачу припоя дозировать через отдельный держатель с контролем количества, что значительно упрощает работу в ограниченном пространстве.
Вопрос-ответ:
Как диаметр припоя влияет на качество соединения при пайке мелких компонентов?
Диаметр припоя напрямую влияет на точность нанесения материала и качество контакта. Для мелких элементов оптимально использовать припой с меньшим диаметром — около 0,3–0,5 мм. Такой припой позволяет аккуратно дозировать количество припоя, предотвращая образование мостиков и обеспечивая надежный контакт без лишних излишков. При слишком большом диаметре сложно контролировать процесс, что может привести к коротким замыканиям и дефектам.
Почему не стоит использовать толстый припой для тонких проводов и плат?
Толстый припой при работе с тонкими проводами или печатными платами часто приводит к избыточному количеству материала на контактной площадке. Это затрудняет создание ровного и аккуратного соединения, увеличивает риск перегрева элементов и появления дефектов, таких как холодные пайки или мостики между контактами. Кроме того, толстый припой медленнее расплавляется и хуже контролируется при нанесении на мелкие детали.
Как подобрать диаметр припоя для пайки проводов разного сечения?
Выбор диаметра припоя должен соответствовать толщине проводника. Для проводов сечением до 0,5 мм предпочтителен припой диаметром 0,5 мм, который позволяет равномерно покрыть поверхность и создать надежный контакт. Для проводов сечением 0,5–1,5 мм лучше использовать припой 0,8–1 мм, так как он обеспечивает достаточный объем припоя для прочного соединения. При проводах свыше 1,5 мм можно применять припой диаметром 1,2 мм и выше, чтобы ускорить процесс и получить качественный шов без повторного нагрева.
Какие особенности у выбора диаметра припоя при работе с бессвинцовыми сплавами?
Бессвинцовые припои требуют более высокой температуры плавления и отличаются меньшей текучестью, поэтому выбор диаметра становится важнее. Рекомендуется использовать припой с меньшим диаметром — от 0,4 до 0,6 мм — чтобы избежать перегрева и потери контроля над количеством припоя. Малый диаметр позволяет лучше дозировать материал и обеспечивает более точное нанесение, что снижает риск образования дефектов и повышает долговечность соединения.
