Ток, который способен выдавать блок питания, напрямую влияет на стабильность работы подключённого оборудования. На корпусе устройства обычно указывают значение выходного тока в амперах (A) или миллиамперах (mA). Например, надпись Output: 12V 2A означает, что при напряжении 12 вольт блок питания может обеспечить нагрузку током до 2 ампер.
Помимо максимального тока, важны такие характеристики, как стабильность напряжения под нагрузкой и допустимый пусковой ток. Эти параметры помогают понять, подходит ли блок питания для конкретного устройства, особенно в случае двигателей, компрессоров и светодиодных лент, которые требуют кратковременного повышенного тока при старте.
Как найти номинальный ток на маркировке блока питания
Номинальный ток указывается на заводской наклейке или гравировке корпуса блока питания. Чаще всего он обозначается буквой «A» (ампер) рядом с напряжением, например: «Output: 12V 2.5A». Это означает, что при выходном напряжении 12 вольт блок питания способен выдавать ток до 2,5 ампер.
Для поиска значения следует обратить внимание на секцию «OUTPUT» или «DC Output». У импульсных источников питания для электроники может быть несколько линий с разными значениями тока, например: «5V 1A» и «12V 3A». В таком случае учитывают ту линию, которая используется в конкретном устройстве.
Если на маркировке присутствует несколько значений тока и указано «MAX» – это предельный ток для каждой линии. При эксплуатации важно не превышать это значение, иначе блок питания будет перегреваться и может выйти из строя.
В некоторых моделях вместо прямого указания тока указывают мощность в ваттах. Чтобы определить номинальный ток, нужно разделить мощность на напряжение (I = P / U). Например, при 60 Вт и 12 В ток составит 5 А.
Методы измерения выходного тока мультиметром
Для измерения выходного тока блока питания мультиметр подключают в разрыв цепи между выходом устройства и нагрузкой. Прибор переводят в режим измерения постоянного тока (DC A), выбирая диапазон, превышающий предполагаемое значение. Для низковольтных блоков питания чаще всего подходит предел 10 А, при этом щупы необходимо переставить в разъём, предназначенный для токоизмерительного входа.
Перед включением питания проверяют правильность полярности подключения: красный щуп идёт к положительному контакту блока питания, чёрный – к нагрузке. При измерениях блок питания должен быть под нагрузкой, иначе значение тока будет некорректным. Прибор фиксирует реальный ток, который протекает через нагрузку в момент измерения.
Если требуется измерить малые токи, используют режим с меньшим пределом, например 200 мА или 2 А, что повышает точность показаний. В этом случае важно вернуть щуп в стандартное гнездо мультиметра, чтобы избежать повреждения прибора. Для длительных измерений лучше применять мультиметр с функцией True RMS, что позволяет учитывать пульсации и нерегулярные колебания тока.

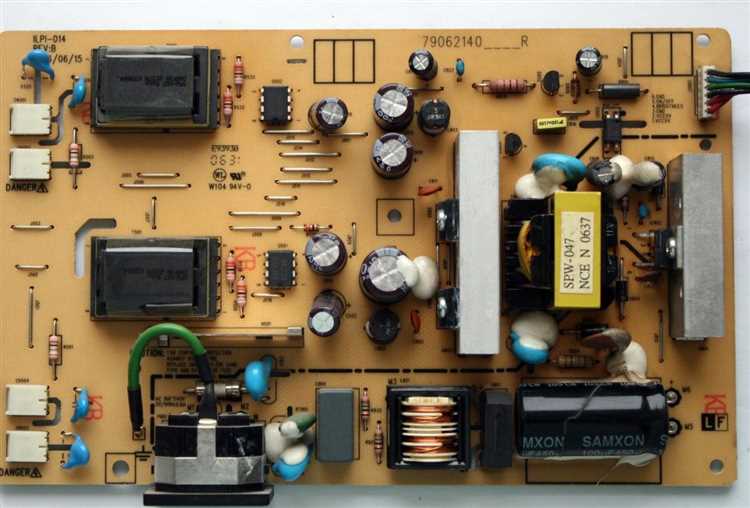

Проверка тока нагрузки с помощью тестовой нагрузки
Для оценки реальной способности блока питания выдавать заявленный ток используется тестовая нагрузка, имитирующая потребление подключённых устройств. Это может быть резистор высокой мощности, электронная нагрузка или набор ламп накаливания, подключённых параллельно.
Порядок действий:
- Определить рабочее напряжение блока питания и подобрать нагрузку с таким сопротивлением, чтобы ток при подключении был близок к номинальному.
- Подключить мультиметр в режиме измерения тока последовательно между блоком питания и нагрузкой.
- Включить блок питания и фиксировать показания, следя за стабильностью тока в течение 1–2 минут.
- Контролировать нагрев нагрузки и кабелей, чтобы избежать повреждений.
Рекомендации по выбору нагрузки:
- Для постоянного тока подойдёт проволочный резистор мощностью от 10 Вт и выше, рассчитанный на требуемое напряжение.
- Электронная нагрузка позволяет плавно регулировать потребляемый ток и контролировать параметры в реальном времени.
- Лампы накаливания 12 В или 24 В могут быть использованы как бюджетный вариант для блоков небольшой мощности.
Если ток под нагрузкой заметно ниже заявленного, а напряжение проседает, это указывает на износ компонентов или заниженные характеристики блока питания.
Определение максимального тока, который может выдать блок питания
Максимальный ток указывается производителем в спецификации и на маркировке блока питания, обычно в амперах (A). Этот параметр обозначает предельную нагрузку, которую устройство способно питать без перегрева и падения напряжения ниже допустимого уровня.
Если маркировка отсутствует или стерта, определить значение можно по технической документации модели. При её отсутствии выполняют измерение: к выходу подключают регулируемую нагрузку и постепенно увеличивают потребление тока, контролируя напряжение. Момент, когда напряжение начинает заметно снижаться (более чем на 5% от номинала), указывает на достижение предела по току.
Для защиты оборудования важно не эксплуатировать блок питания на пределе возможностей. Рекомендуется закладывать запас в 20–30% от максимального значения, чтобы снизить тепловую нагрузку и увеличить срок службы устройства.

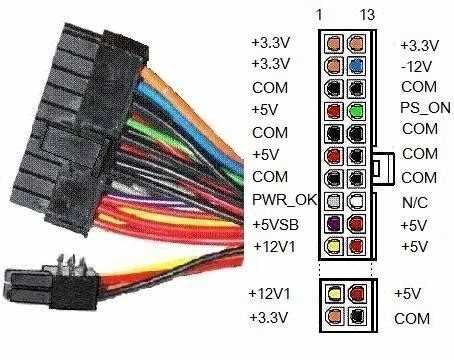

Влияние напряжения на ток и параметры блока питания
Ток, который может отдать блок питания, напрямую связан с подаваемым напряжением и сопротивлением нагрузки. При фиксированном сопротивлении увеличение выходного напряжения вызывает рост тока по закону Ома: I = U / R. Это может привести к перегрузке компонентов и перегреву, если блок питания не рассчитан на такой режим.
Номинальное напряжение, указанное производителем, определяет рабочую точку, при которой обеспечиваются заявленные ток и мощность. Снижение напряжения уменьшает ток и мощность, что может вызвать нестабильность работы подключённых устройств. Превышение номинального значения повышает ток до опасных уровней и сокращает ресурс блока питания.
Для корректной оценки возможностей источника питания важно измерять напряжение под нагрузкой. Падение напряжения при увеличении тока указывает на ограничение по мощности или недостаточную стабилизацию. Если просадка превышает 5–10% от номинала, рекомендуется снизить нагрузку или использовать более мощный блок питания.
Как рассчитать ток потребления подключаемых устройств
Суммарный ток определяется сложением токов всех устройств, которые будут подключены к блоку питания. Для каждого устройства нужно знать его потребляемую мощность или ток. Если указана мощность в ваттах и напряжение питания, ток рассчитывается по формуле: I = P / U, где I – ток в амперах, P – мощность в ваттах, U – напряжение в вольтах.
Например, при питании устройства мощностью 12 Вт от источника 12 В ток составит 1 А. Если устройство потребляет 24 Вт при 12 В, ток будет равен 2 А. Для устройств с переменным потреблением следует учитывать максимальное значение, указанное в технической документации.
После вычисления токов всех подключаемых элементов их значения суммируются. Полученное число должно быть меньше или равно номинальному току блока питания с запасом не менее 20–30% для надежной работы и предотвращения перегрузки. При расчётах важно учитывать не только основные потребители, но и дополнительные модули или периферийные устройства, которые будут работать одновременно.
Проверка стабилизации тока под нагрузкой
Стабилизация тока под нагрузкой показывает, способен ли блок питания удерживать заданный ток при изменении сопротивления подключённого оборудования. Для проверки требуется регулируемая тестовая нагрузка и мультиметр или токовые клещи.
Порядок действий:
- Подключить блок питания к регулируемой нагрузке, соблюдая полярность и номинальное напряжение.
- Установить нагрузку так, чтобы потребляемый ток был близок к расчетному рабочему значению устройства.
- Постепенно изменять сопротивление нагрузки, фиксируя показания тока и напряжения при каждом изменении.
- Следить за изменениями тока: стабильная работа подразумевает, что ток остаётся в пределах допустимого отклонения, указанного в документации (обычно не более ±5%).
- При резком падении тока или напряжения проверить, не сработала ли защита блока питания от перегрузки.
Рекомендации:
- Для точных замеров использовать нагрузку с мелким шагом регулировки сопротивления.
- Не превышать номинальный ток, указанный производителем, чтобы избежать срабатывания защитных цепей.
- При обнаружении нестабильности проверить электролитические конденсаторы и элементы стабилизации в схеме блока питания.
- Проводить испытания при разных уровнях нагрузки: минимальной, средней и близкой к максимальной.
Вопрос-ответ:
Как узнать, какой ток способен выдать блок питания?
Посмотрите на наклейку или паспорт устройства — там обычно указаны параметры, включая номинальный выходной ток в амперах. Если документации нет, можно подключить регулируемую тестовую нагрузку и измерить ток при различных уровнях потребления. При достижении предельного значения напряжение начнет снижаться, а блок питания может перейти в защитный режим.
Можно ли измерить выходной ток мультиметром без нагрузки?
Нет. Мультиметр в режиме измерения тока включается в разрыв цепи, а без нагрузки ток в цепи не потечет. Чтобы получить данные, необходимо подключить измерительный прибор последовательно с нагрузкой — реальной или искусственной. Без этого показания будут равны нулю.
Почему при подключении нагрузки ток блока питания не соответствует заявленному?
Заявленный ток — это максимальное значение, которое блок питания может отдать без перегрева и просадки напряжения. Если подключенная нагрузка требует меньше, прибор покажет более низкий ток. А если нагрузка превышает возможности блока питания, напряжение упадет или устройство отключится. В реальных условиях ток зависит от потребностей подключенных устройств, а не только от возможностей источника питания.
Как проверить стабильность тока при изменении нагрузки?
Подключите регулируемую тестовую нагрузку и изменяйте ее сопротивление в заданных пределах. Одновременно измеряйте ток и напряжение на выходе блока питания. Если при увеличении нагрузки напряжение остается в допустимых пределах, а ток изменяется пропорционально, источник питания стабильно работает в заданном диапазоне. Резкие колебания или отключения укажут на проблемы с регулировкой или запасом мощности.
Что означает маркировка 5V 2A на блоке питания?
Это означает, что блок питания выдает постоянное напряжение 5 вольт и рассчитан на ток до 2 ампер. Меньшая нагрузка возьмет столько тока, сколько ей нужно, а превышение этого значения может привести к перегреву или срабатыванию защиты. Параметры 5V и 2A позволяют рассчитать максимальную мощность: 5 × 2 = 10 ватт.
Как понять, какой ток способен выдать блок питания, если на корпусе стерлась наклейка с характеристиками?
Если маркировка отсутствует, начните с измерения выходного напряжения мультиметром, чтобы убедиться в его соответствии предполагаемому номиналу. Затем подключите к блоку питания регулируемую нагрузку (резистор подходящей мощности или электронную нагрузку) и постепенно увеличивайте ток, наблюдая за стабильностью напряжения. Когда напряжение начнет заметно падать или блок питания отключится, это будет означать, что достигнут предел по току. При этом стоит контролировать нагрев устройства, чтобы избежать повреждений. Такой метод позволяет оценить максимально допустимый ток, даже если паспортные данные неизвестны.
