Увеличение объёма цилиндра до 70 см³ требует корректировки топливной системы. Жиклёр карбюратора подбирают так, чтобы смесь оставалась оптимальной при изменившемся расходе воздуха. Неправильный размер приведёт к перегреву, детонации или потере мощности. Подбор выполняют по диаметру отверстия в сотых долях миллиметра, ориентируясь на рекомендации производителя и фактические показания свечи зажигания.
Для 70сс моторов диапазон жиклёров обычно находится между 80 и 100 единицами по маркировке. Начинают с большего значения и постепенно уменьшают, контролируя цвет изолятора свечи: светло-коричневый оттенок указывает на правильную смесь, белый – на бедную, чёрный – на богатую. Измерение следует проводить после пробной поездки под нагрузкой, а не на холостом ходу.
При выборе жиклёра учитывают не только объём цилиндра, но и тип выхлопной системы, фильтр воздушного потока и климатические условия. Высокая температура и разреженный воздух требуют чуть большего жиклёра, чем стандарт. Карбюраторы разных производителей имеют собственную нумерацию, поэтому перед покупкой проверяют совместимость и фактический диаметр сверления.
Определение текущей топливной смеси по свече и цвету выхлопа
Осмотр свечи и цвета выхлопа – практическая, быстрая диагностика смеси. Работайте при прогретом двигателе: запустите 3–5 минут на холостых и несколько секунд на полной газу, затем сразу выкрутите свечу и оцените через 30–60 секунд.
- Нормальная смесь (оптимум)
- Свеча: центральный электрод и керамика светло-кофейного / бежевого цвета, сухая, лёгкий серый налёт.
- Выхлоп: практически прозрачный, едва заметный светло-серый дым при резком газе.
- Действие: оставьте жиклёры как есть; проверяйте каждые 50–100 км.
- Смесь обогащена (слишком много топлива)
- Свеча: чёрная, матовая, сажистая или мокрая от топлива.
- Выхлоп: плотный чёрный или тёмно-серый дым; запах несгоревшего топлива.
- Причины: слишком большой основной жиклёр, низкое положение иглы (для карбюратора с иглой), богатая смесь холостого хода.
- Коррекция:
- Уменьшите диаметр основного жиклёра на ~5–10% (пример: с 1.10 мм → 1.00 мм или 0.95 мм).
- Если есть регулировка иглы – поднимите клипсу на одну позицию (перемещение иглы вверх → обеднение). Проверьте результат после 2–3 прогонов по 30–60 с.
- При мокрой свече и сильном дыме – проверьте смесь масло/бензин (для 2-тактных) и снизьте процент масла по инструкции мотора, не ниже рекомендуемого минимума.
- Смесь обеднена (слишком мало топлива)
- Свеча: бледно-серый или белёсый цвет керамики, электрод чистый, иногда с коркой от перегрева.
- Выхлоп: почти прозрачный, при резком газе – беловатые хлопки или слабый дым; возможна детонация, потеря мощности.
- Причины: слишком маленький основной жиклёр, верхняя позиция иглы (слишком высоко), засор воздушного фильтра в обратную сторону (слишком большой приток воздуха).
- Коррекция:
- Увеличьте диаметр основного жиклёра на 5–10% (пример: с 1.00 мм → 1.05–1.10 мм).
- Опустите клипсу иглы на одну позицию (игла опускается → обогащение смеси).
- Если наблюдаются перегрев или стуки, немедленно обедните мотор – остановите тест и повторно проверьте, чтобы избежать заклинивания поршня.
- Синий дым
- Причина: горение масла (для 2-тактных – слишком богатая масляная смесь или износ поршневой группы). Для 4-тактных – попадание моторного масла в камеру сгорания.
- Действие: уменьшите долю масла в топливной смеси (не ниже заводских допусков), проверьте уплотнения и компрессию; если дым остаётся – диагностика поршня/кольца.
- Белый дым
- Причина: в 2-тактных моторах белый дым редко связан с топливом – может быть конденсат или сгорание присадок; в 4-тактных – возможен антифриз (при наличии системы охлаждения) или детонационные продукты.
- Действие: уточните источник – подтек охлаждающей жидкости, анализ запаха выхлопа; при сомнении – не эксплуатировать и провести контроль компрессии.
Пошаговый алгоритм проверки и настройки:
- Прогрейте двигатель 3–5 минут, сделайте пару резких разгонов.
- Выкрутите свечу, оцените цвет и запах; при необходимости очистите электрод и повторите через 2-3 прогона.
- Внесите малую корректировку: изменение жиклёра ±5–10% или одна позиция клипсы иглы.
- Повторите тест-прогон (30–60 с) и вновь осмотрите свечу. Повторяйте до достижения светло-кофейного оттенка.
- Фиксируйте изменения: номер жиклёра, позиция иглы, вид свечи, условия (высота над уровнем моря, температура воздуха).
Контрольные примечания:
- Малые изменения дают видимый эффект – меняйте плавно и проверяйте свечу после каждого шага.
- Сильно обеднённая смесь быстро приводит к перегреву и повреждению – при белой/бледной свече остановите тест и увеличьте подачу топлива немедленно.
- Свеча даёт усреднённую картину; для окончательной настройки используйте тахометр и датчик температуры выхлопных газов при возможности.

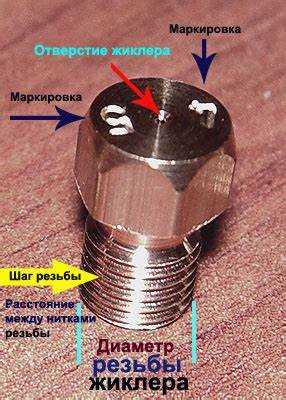

Измерение диаметра штатного жиклера и точный подбор заменителя
Для определения диаметра штатного жиклера используется набор калибровочных игл или микрометр с точностью до 0,01 мм. Измерение выполняется по внутреннему отверстию, при этом инструмент должен входить без усилия, но без заметного люфта. Любые загрязнения предварительно удаляются ультразвуковой ванной или мягкой латунной щеткой.
Если маркировка на жиклере сохранилась, её следует сверить с фактическим замером, так как износ и некорректная чистка могут изменить проходное сечение. Например, жиклер с маркировкой «#80» может иметь реальный диаметр 0,78 мм или 0,82 мм, что уже влияет на состав смеси.
Подбор заменителя для 70сс цилиндра выполняется с учётом объёма камеры сгорания, типа карбюратора и характера эксплуатации. На практике диапазон увеличения сечения составляет 5–15% по сравнению со штатным для 50сс. При этом изменение размера проводится ступенчато, начиная с минимально большего диаметра, с обязательной проверкой цвета изолятора свечи и откликом двигателя на нагрузку.
Подбор жиклера по поведению на холостых оборотах и при резком открытии газа
Если мотор на холостых оборотах работает нестабильно, глохнет при прогреве или держит слишком высокие обороты без регулировки винта качества смеси, это указывает на несоответствие жиклера холостого хода. Для 70сс двигателей обычно применяют жиклеры на 2–4 единицы больше, чем в стоковой конфигурации. При чрезмерно большом жиклере свеча быстро покрывается чёрным налётом, а при недостаточном – наблюдается перегрев и хлопки в выхлоп.
При резком открытии газа с холостых, если мотор «проваливается» или дергается, главный жиклер может быть слишком мал. Увеличивайте его размер пошагово на 2 единицы, проверяя разгон под нагрузкой. Если вместо провала появляется «захлёбывание» и задержка отклика, жиклер слишком велик. Оптимальный подбор достигается, когда переход с холостого на полные обороты происходит без пауз и с ровным набором мощности.
Корректировка жиклера при изменении высоты над уровнем моря и температуры
При увеличении высоты над уровнем моря плотность воздуха снижается, смесь обогащается. Для компенсации требуется уменьшить размер главного жиклера на 1–2 единицы каждые 300–400 метров подъёма, ориентируясь на показания свечи зажигания и стабильность оборотов.
При снижении температуры воздуха плотность возрастает, что обедняет смесь. В холодную погоду обычно используют жиклёр на 2–5 единиц больше, чем при тёплой, чтобы избежать перегрева и детонации. В жарких условиях, напротив, размер уменьшают на 1–3 единицы.
Корректировку выполняют пошагово, проверяя реакцию двигателя под нагрузкой и на полном газу. Изменения вносят только после тестовой поездки, исключая влияние других факторов, таких как состояние фильтра или тип топлива.
Выбор жиклера с учётом состава топлива и соотношения масла в смеси
При использовании бензина с октановым числом выше 95 жиклер можно подбирать на 1–2 размера меньше, чем при работе на 92-м, так как более детонационно-устойчивое топливо горит медленнее и требует чуть меньшего объёма подачи.
Повышенное содержание масла в смеси (например, 1:30 вместо 1:50) делает топливо более вязким и уменьшает его способность проходить через жиклер. В таких случаях требуется установка жиклера на 2–3 пункта больше номинала для сохранения правильного обогащения.
При переходе с синтетического масла на минеральное вязкость и плотность смеси увеличиваются, что также может потребовать увеличения пропускной способности жиклера. Для точного подбора рекомендуется измерить цвет и состояние свечи после тестового заезда на максимальной нагрузке.
Использование этанолсодержащего топлива (E5, E10) требует жиклера на 3–5 пунктов больше, так как этанол снижает теплотворную способность смеси и требует большего объёма подачи для сохранения той же мощности.
Пошаговая проверка и регулировка карбюратора после установки жиклера
1. Прогрев. Запустите двигатель и дождитесь выхода температуры до рабочей. Проверка проводится только на прогретом моторе.
2. Холостой ход. Выставьте обороты в пределах 1500–1800 об/мин. При колебаниях регулируйте винт качества смеси по 1/8 оборота, добиваясь ровной работы без перебоев.
3. Разгон. На ровной дороге резко откройте дроссель от минимального до максимального положения. Задержка отклика или провал – признак малого жиклёра. Чёрный дым и потеря тяги на высоких оборотах – признак большого.
4. Свеча зажигания. После 1–2 км езды на полном газу заглушите мотор, выкрутите свечу. Светло-коричневый цвет – правильная смесь, белый – бедная, чёрный – богатая.
5. Повторная проверка. При изменении размера жиклёра заново проверьте холостой ход, разгон и цвет свечи, пока не достигнете стабильной работы без перегрева и провалов.
Вопрос-ответ:
Как понять, что для 70сс мотора нужно поставить жиклер большего размера?
Признаки слишком маленького жиклера — перегрев двигателя, светлый или белый цвет изолятора свечи, провалы при наборе оборотов. Если мотор «выкручивается» быстро, но теряет тягу и сильно греется, это верный сигнал, что топливная смесь слишком бедная и стоит увеличить диаметр жиклера.
Можно ли ориентироваться только на диаметр жиклера, указанный в таблицах?
Таблицы производителей дают отправную точку, но точный размер подбирают по поведению двигателя и цвету свечи. На расход смеси влияет не только кубатура мотора, но и тип карбюратора, форма выхлопа, фильтр, погода и высота над уровнем моря. Поэтому всегда полезно сделать несколько пробных заездов с разными жиклерами.
Какую роль играет фильтр нулевого сопротивления при выборе жиклера?
Фильтр нулевого сопротивления пропускает больше воздуха, поэтому при его установке двигатель потребует более богатой смеси. В большинстве случаев приходится ставить жиклер на 5–15 единиц больше, чем с обычным воздушным фильтром, иначе смесь станет бедной, что плохо сказывается на ресурсе цилиндро-поршневой группы.
Нужно ли менять жиклер после установки спортивного выхлопа?
Да, в большинстве случаев. Спортивный выхлоп улучшает продувку цилиндра и увеличивает объем проходящего воздуха. Если оставить прежний жиклер, смесь обеднится, что приведет к падению тяги и риску перегрева. После замены выхлопа рекомендуют проверить работу двигателя с более крупными жиклерами, чтобы найти оптимальный вариант.
Можно ли «перелить» топливо слишком большим жиклером?
Да, при чрезмерно большом жиклере смесь становится слишком богатой — свеча покрывается черным нагаром, мотор плохо набирает обороты и растет расход топлива. Длительная езда с переобогащенной смесью может вызвать засорение глушителя и снижение мощности. Поэтому при подборе всегда стремятся к балансу, ориентируясь на цвет свечи и реакцию мотора на газ.
