Отсутствие показаний напряжения на мультиметре – это распространенная проблема, с которой сталкиваются пользователи при измерении электрических цепей. Причины могут быть как простыми, так и более сложными, и часто они требуют внимательного подхода к диагностике. Чаще всего это связано с неправильным выбором диапазона измерений, неисправностью самого прибора или ошибками в подключении.
Одна из первых причин – это неправильный выбор диапазона измерений. Многие мультиметры имеют автоматический выбор диапазона, однако в некоторых случаях необходимо вручную установить соответствующую величину. Если диапазон измерений слишком высокий или слишком низкий для текущего значения напряжения, прибор не сможет правильно показать результат.
Неисправность мультиметра – другая возможная причина. Со временем элементы внутри прибора, такие как предохранители, могут выйти из строя. В таких случаях мультиметр может не отображать напряжение, несмотря на правильность всех подключений и настроек. Проверка предохранителей и функциональных элементов мультиметра поможет выявить такие проблемы.
Также следует обратить внимание на контактные соединения. Неплотное или неправильное подключение щупов к измеряемой цепи может привести к отсутствию показаний. Важно проверять чистоту и исправность контактных элементов перед проведением измерений, а также использовать качественные и исправные кабели и щупы.
В некоторых случаях отсутствие показаний может быть связано с отсутствием напряжения в самой цепи. Это стоит проверять, используя другие методы проверки или другие приборы для подтверждения наличия источника напряжения в измеряемой точке.
Неисправности в мультиметре: причины и способы диагностики
Одна из наиболее распространённых причин – повреждение предохранителя. Он защищает мультиметр от перегрузок, и если он сгорел, прибор не сможет корректно измерять напряжение. Чтобы проверить предохранитель, нужно разобрать мультиметр и визуально осмотреть его на наличие повреждений. В случае обнаружения повреждённого предохранителя его следует заменить.
Также стоит обратить внимание на состояние щупов. Если провода или контакты щупов повреждены или изношены, это может привести к ошибочным показаниям. Необходимо провести проверку щупов, убедившись в отсутствии трещин или обрывов. Если они повреждены, замените щупы на новые.
Неправильный выбор диапазона измерений может также быть причиной отсутствия показаний. Важно, чтобы мультиметр был настроен на подходящий диапазон напряжения для измеряемого объекта. Если вы сомневаетесь в настройках, попробуйте изменить диапазон, особенно если мультиметр имеет автоматическую настройку.
Повреждения внутренней схемы прибора также могут привести к отказу мультиметра. Это могут быть как неисправности в плате, так и выход из строя компонентов, таких как диоды или конденсаторы. Для диагностики потребуется тщательная проверка внутренних соединений и компонентов с помощью схемы прибора и мультиметра с функцией проверки целостности цепей.
Если мультиметр не даёт показания, возможно, проблема кроется в батарее. Со временем батарея теряет свою мощность, и прибор не может корректно работать. Проверить уровень заряда можно, подсоединив мультиметр к источнику питания с помощью другой батареи или через внешнее зарядное устройство. В случае низкого заряда батареи, её следует заменить.
Наконец, стоит проверять саму измерительную панель мультиметра. Если экран не отображает показания, но все другие элементы исправны, возможно, проблема в дисплее или подключении экрана. В этом случае необходима замена панели или восстановление её работы.
Проблемы с подключением: ошибки при измерении

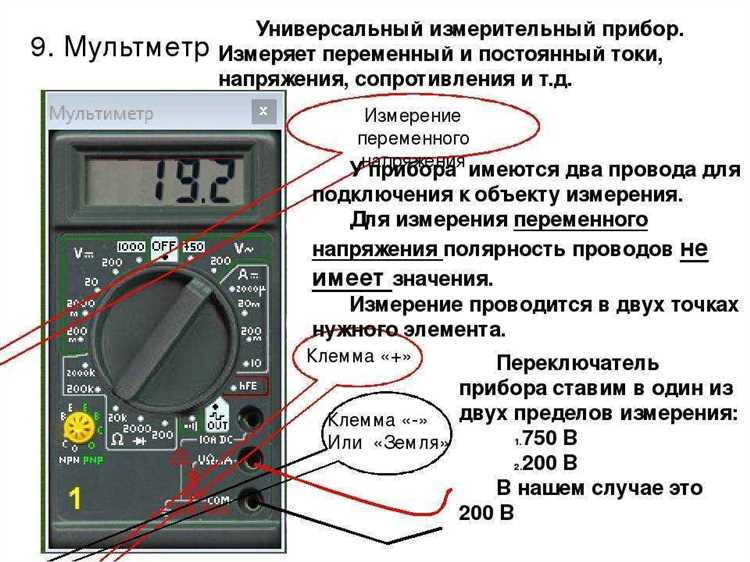

Одна из самых частых причин отсутствия показаний на мультиметре – ошибки при подключении измерительных щупов. Проверяйте, что щупы правильно подключены к гнёздам прибора. Для измерения напряжения щупы должны быть подключены к гнёздам для вольтметра, а не для амперметра. Если подключение выполнено неверно, мультиметр не покажет показания, а также могут возникнуть повреждения устройства.
Особое внимание стоит уделить качеству контакта щупов с объектом измерения. Плохой контакт между щупами и измеряемым проводом может привести к отсутствию показаний. Используйте щупы с качественными наконечниками, которые обеспечивают надёжное соединение. Иногда достаточно просто слегка поправить щупы, чтобы измерения начали отображаться.
При измерении постоянного или переменного напряжения важно точно знать полярность подключения. Неправильное подключение щупов (например, обратная полярность при измерении постоянного напряжения) не всегда вызывает ошибку на мультиметре, но может привести к неверным показаниям или даже повреждению устройства.
Не забывайте проверять исправность соединений и кабелей. Износ или повреждение проводов могут стать причиной искажения результатов измерений. Также стоит помнить, что не все мультиметры предназначены для измерения очень низкого или высокоимпульсного напряжения, и это следует учитывать при подключении устройства к цепи.
Неправильные настройки мультиметра: как выбрать нужный режим
При измерении напряжения важно правильно выбрать режим работы мультиметра, чтобы избежать ошибок в показаниях. Многие мультиметры имеют различные функции, такие как измерение постоянного (DC) и переменного (AC) напряжения, а также выбор диапазона измерений.
Для начала убедитесь, что мультиметр находится в режиме измерения напряжения. На большинстве моделей это обозначается значком «V» (вольт). Если прибор настроен на измерение тока или сопротивления, показания будут неверными.
Следующим шагом является выбор типа напряжения: постоянное (DC) или переменное (AC). Для постоянного напряжения выбирайте режим с обозначением «DC» или символом с прямой линией и точками. Для переменного – «AC» или символ с волнистой линией.
Также важно правильно установить диапазон измерений. На аналоговых и цифровых мультиметрах могут быть разные диапазоны для измерения низких и высоких значений напряжения. Если выбран неправильный диапазон, например, слишком низкий для высокого напряжения, мультиметр может не показать никаких результатов. Для стабильных показаний выбирайте диапазон, близкий к предполагаемому значению измеряемого напряжения.
Некоторые мультиметры автоматически выбирают подходящий диапазон, однако на моделях без этой функции нужно вручную настроить диапазон в зависимости от измеряемого напряжения.
Проверьте настройки мультиметра, чтобы избежать ошибок в показаниях. Правильный выбор режима измерения и диапазона поможет точно измерить напряжение без лишних шагов в поиске ошибок.
Поломка или износ проводов и щупов мультиметра
Поломка или износ проводов и щупов мультиметра часто становятся причиной отсутствия показаний. Эти элементы играют ключевую роль в передаче сигнала от измеряемого объекта к прибору. При физическом повреждении проводов или щупов, ток не может достичь мультиметра, что приводит к неправильным или отсутствующим показаниям.
Основные признаки неисправности проводов и щупов включают потерю контакта, видимые повреждения изоляции или сильное сгибание проводов. В случае таких повреждений важно заменить поврежденные элементы или провести их диагностику. Некоторые модели мультиметров могут иметь съемные щупы, что упрощает процесс замены.
Для предотвращения износа проводов, рекомендуется регулярно проверять их состояние и избегать перегибов или чрезмерного натяжения. Также следует использовать щупы, подходящие для конкретных измерений, поскольку не все щупы способны выдерживать высокие токи или напряжения, которые могут повредить проводку или вызвать искрение.
Если мультиметр перестал показывать напряжение, первым шагом должно стать визуальное обследование проводов и щупов на наличие видимых повреждений или следов износа. Важно также убедиться, что контакты щупов надежно соединены с измеряемым объектом и не имеют коррозии или загрязнений.
Влияние внешних факторов на показания мультиметра
На точность показаний мультиметра могут существенно влиять внешние факторы, такие как температура, влажность, электромагнитные помехи и состояние поверхности измеряемого объекта. Эти параметры требуют внимания, чтобы исключить возможные ошибки в измерениях.
Высокие или низкие температуры могут искажать показания мультиметра, особенно если прибор не рассчитан на работу в экстремальных условиях. Это связано с изменением сопротивления внутренних компонентов устройства. Например, при высокой температуре сопротивление проводников может снизиться, что повлияет на точность измерений.
Влажность также оказывает влияние на мультиметр. Влажный воздух может привести к коррозии контактов или коротким замыканиям в приборе, особенно если он не защищен от влаги. Это может привести к искажению показаний или полной невозможности измерения напряжения.
Электромагнитные помехи, возникающие от мощных электрических приборов или радиопередатчиков, могут воздействовать на точность измерений, особенно при работе в промышленных условиях. Чтобы минимизировать их влияние, рекомендуется использовать мультиметры с экранированными кабелями или работать в местах с низким уровнем электромагнитных помех.
Состояние измеряемого объекта также важно для точных показаний. Загрязнение контактов или окисление проводов может вызвать повышение сопротивления, что приведет к неправильным результатам. Перед измерением всегда очищайте соединения от грязи и окислов.
- Контролируйте температуру окружающей среды, выбирая мультиметры, подходящие для данных условий.
- Избегайте работы в условиях высокой влажности или используйте устройства с влагозащитой.
- Ограничьте воздействие электромагнитных помех с помощью экранированных кабелей.
- Регулярно проверяйте состояние контактных соединений на наличие загрязнений и окислений.
Ошибки в работе с мультиметром: что нужно учитывать
Ошибки в использовании мультиметра могут привести к неправильным результатам измерений. Чтобы избежать таких ситуаций, следует учесть несколько важных аспектов.
- Неправильный выбор диапазона измерений. При измерении напряжения важно установить мультиметр в соответствующий режим. Использование диапазона, превышающего ожидаемое значение напряжения, может привести к неточным результатам или повреждению устройства.
- Неправильное подключение щупов. Щупы должны быть подключены в соответствующие порты: черный в общий, красный – в порт для измерения напряжения. Ошибки в подключении могут вызвать неправильные измерения или повреждение мультиметра.
- Неисправность щупов. Изношенные или поврежденные щупы могут привести к искажению показаний. Регулярно проверяйте их состояние, заменяйте при необходимости.
- Измерение в неподходящих условиях. Мультиметр необходимо использовать в соответствующих условиях: отсутствие воздействия высокой температуры, влажности или химически активных веществ. Несоответствующие условия эксплуатации могут привести к повреждению устройства.
- Недостаточная фиксация контакта. Если щупы не обеспечивают надежный контакт с измеряемым объектом, результат будет неточным. Убедитесь, что контакты чистые и плотно соединены.
- Пытаться измерить слишком высокое напряжение. Мультиметры имеют ограничения по максимальному измеряемому напряжению. Превышение этих значений может привести к повреждению устройства.
- Игнорирование полярности. При измерении постоянного напряжения важно учитывать полярность. Подключение щупов наоборот может привести к неправильным показаниям или даже повреждению мультиметра.
Следуя этим рекомендациям, можно снизить вероятность ошибок и получить точные измерения с помощью мультиметра.
Вопрос-ответ:
Почему мультиметр не показывает напряжение, когда провода подключены правильно?
Одной из возможных причин может быть неисправность мультиметра. Например, износ щупов или повреждение проводов. Важно проверить состояние всех компонентов устройства, включая предохранители внутри мультиметра, которые могут быть повреждены. Также стоит убедиться, что выбран правильный режим измерения и что устройство исправно работает в этом режиме.
Какое влияние оказывает неправильно выбранный диапазон на показания мультиметра?
Если диапазон измерений мультиметра установлен неверно, например, для измерения низкого напряжения используется диапазон для высоких значений, то прибор может не показывать показания или показывать неверные результаты. При установке диапазона важно учитывать уровень напряжения, который требуется измерить, чтобы прибор мог точно отобразить данные.
Что может привести к тому, что мультиметр не показывает напряжение на сети переменного тока?
Если мультиметр не показывает напряжение на сети переменного тока, возможные причины могут быть связаны с неисправностью мультиметра, неправильным подключением щупов или недостаточной чувствительностью прибора. Кроме того, стоит проверить, находится ли мультиметр в правильном режиме измерения переменного тока (AC), а не постоянного (DC), что также может привести к отсутствию показаний.
Почему мультиметр не показывает напряжение, если щупы подключены правильно?
Проблема может быть в неисправности самого устройства или в некорректной работе щупов, которые могли утратить контакт. Еще одной причиной может быть поломка предохранителя в мультиметре, который отвечает за защиту устройства от коротких замыканий или перегрузки. Также важно убедиться, что измеряется не только напряжение, но и что прибор настроен на соответствующий режим.
Что делать, если мультиметр показывает нулевое напряжение, несмотря на исправность проводов и правильный режим?
В таком случае стоит проверить настройки мультиметра, возможно, выбран неправильный режим измерения или диапазон. Также важно убедиться в исправности самого прибора и его внутренних компонентов, например, проверить предохранитель или батарейку мультиметра. Если с прибором всё в порядке, стоит пересмотреть объект измерений — возможно, источник напряжения действительно отсутствует, или прибор не может измерить его из-за слишком низкого уровня.
