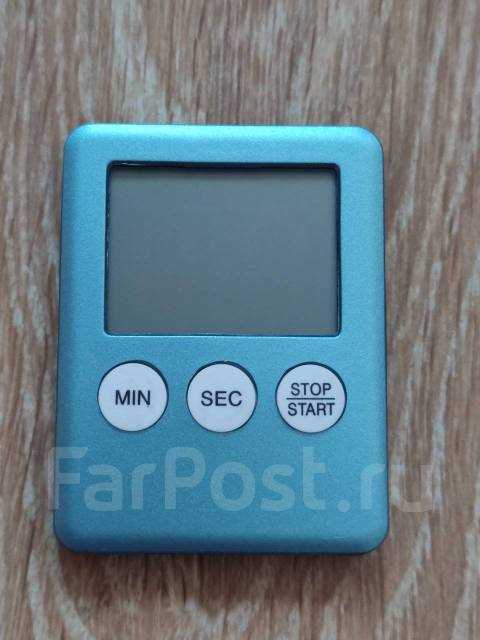

Цифровой таймер-счётчик – это программируемое электронное устройство, предназначенное для измерения, отсчёта и управления временем или событиями в заданной последовательности. В отличие от механических решений, цифровые таймеры обладают высокой точностью, гибкой настройкой и интеграцией в автоматизированные системы управления. Наиболее распространены таймеры на базе микроконтроллеров, встраиваемые в производственные линии, бытовую технику, системы безопасности и лабораторное оборудование.
Принцип работы цифрового таймера основан на генерации импульсов тактового сигнала, поступающего на счётный регистр. С помощью программной логики пользователь задаёт пороговое значение, по достижении которого активируется выход – например, включается реле, подаётся сигнал тревоги или запускается следующий этап процесса. Современные модели поддерживают работу в различных режимах: обратный отсчёт, повторяющийся цикл, задержка старта, запуск по внешнему триггеру.
При выборе цифрового таймера важно учитывать частоту опорного генератора (обычно от 1 кГц до 32 МГц), максимальную длину счётного регистра (8, 16 или 32 бита), тип выходного сигнала (транзисторный, релейный, логический) и способ программирования – через кнопки, интерфейс RS-485 или по USB. Для промышленных применений рекомендуется выбирать таймеры с гальванической развязкой и защитой от электромагнитных помех.
Что такое цифровой таймер-счетчик и как он работает
В основе устройства – кварцевый генератор, задающий частоту тактового сигнала. Этот сигнал поступает на счётный регистр, где фиксируется либо количество импульсов, либо отсчёт времени в заданных единицах. Управление осуществляется через программное обеспечение либо аппаратные настройки (например, перемычки или кнопки выбора режима).
Цифровой таймер работает в одном из двух основных режимов: обратный отсчёт времени до нуля с последующим запуском события (например, отключение реле) или прямой счёт от нуля до заданного значения. В счётном режиме устройство фиксирует поступающие сигналы – это может быть, например, количество срабатываний датчика или число вращений вала двигателя.
Встроенные функции могут включать настройку длительности, выбор единиц измерения (миллисекунды, секунды, минуты), задержку старта, автоповтор, звуковую или световую индикацию. Более сложные модели поддерживают внешние прерывания, сохранение данных при отключении питания и интерфейсы для связи с ПК или ПЛК (например, RS-485 или Modbus).
Для надёжной работы важно обеспечить стабильное питание, экранирование от помех и правильную настройку параметров. При проектировании учитывают точность генератора (обычно от ±0,01% до ±1%), допустимую частоту входных сигналов и ресурс компонентов (например, количество срабатываний реле).
Чем цифровой таймер-счетчик отличается от аналогового устройства
Цифровой таймер-счетчик обрабатывает сигналы с помощью микроконтроллера или специализированной интегральной схемы, в то время как аналоговое устройство использует механические или электромеханические компоненты, такие как реле времени или вращающиеся диски. Это определяет точность: цифровые модели обеспечивают шаг измерения до 0,01 секунды, тогда как аналоговые ограничены десятками миллисекунд или больше.
Цифровые таймеры легко программируются через кнопки, дисплей или внешнее подключение (UART, I2C), а аналоговые требуют физической регулировки шкалы или переключателей, что снижает гибкость в настройках. Кроме того, цифровые устройства поддерживают сохранение параметров в энергонезависимой памяти, чего нет в аналоговых системах.
С точки зрения отказоустойчивости, цифровые модели более устойчивы к вибрациям и износу, так как не содержат движущихся частей. Аналоговые таймеры чаще требуют калибровки и технического обслуживания из-за механического износа.
В цифровых счетчиках возможна интеграция с другими цифровыми системами: они передают данные в ПЛК, логгеры или контроллеры. Аналоговые устройства в большинстве случаев не обеспечивают такую совместимость и работают автономно без возможности обратной связи.
Для точных циклических процессов, где важна повторяемость и масштабируемость, предпочтительнее цифровой вариант. Аналоговые подходят только для грубых регулировок и простых задач с невысокими требованиями к точности.

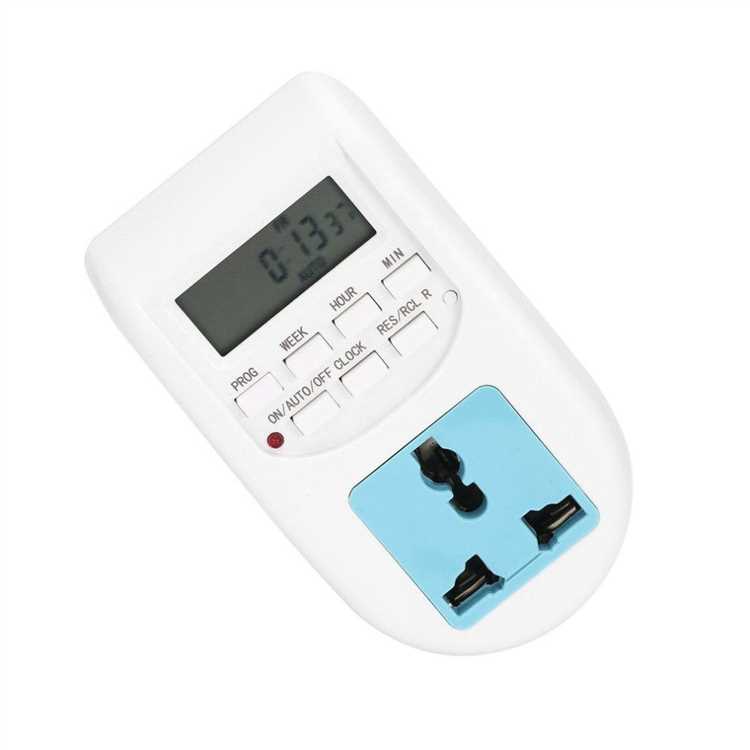

Как устроена внутренняя схема цифрового таймера-счетчика
Цифровой таймер-счетчик основан на логических элементах и специализированных микросхемах, обеспечивающих точный подсчёт импульсов и управление временными интервалами. Основу составляет тактовый генератор, чаще всего реализованный на кварцевом резонаторе, формирующем стабильные импульсы с фиксированной частотой, например 1 Гц или 10 кГц.
Следующий ключевой элемент – счётчик, работающий по принципу деления частоты. Он может быть построен на триггерах типа D или T. Счётчик инкрементирует значение с каждым поступающим импульсом. В зависимости от конструкции, используются 8-, 16- или 32-разрядные регистры, позволяющие хранить текущее значение отсчёта.
Для задания времени срабатывания применяется регистр сравнения. Он принимает установленное пользователем значение и сравнивает его с текущим значением счётчика. При совпадении формируется сигнал события, который может запускать внешнюю нагрузку или сигнализировать об окончании отсчёта.
Управляющая логика реализует работу таймера в различных режимах: одноразовом, повторяющемся, с предустановкой и автосбросом. Эти функции задаются через управляющие входы или программно, если устройство построено на микроконтроллере.
Для сброса используется вход RST, который принудительно устанавливает счётчик в начальное состояние. Некоторые схемы включают схему защиты от дребезга контактов при ручной установке времени и встроенный источник питания резервного хода, например литиевую батарею, поддерживающую работу таймера при отключении основного питания.
Выходной каскад включает либо транзисторный ключ, либо оптрон, что позволяет безопасно управлять внешними устройствами: реле, лампами, звуковыми сигналами. Наличие изоляции между управляющей и силовой частью повышает надёжность и безопасность схемы.
Какие типы цифровых таймеров-счетчиков бывают и где они применяются
Цифровые таймеры-счетчики делятся на несколько категорий в зависимости от способа работы, типа отсчёта и области применения. Различия важны при выборе устройства под конкретную задачу.
- Секундомеры (count-up таймеры) – ведут отсчёт вверх от нуля. Используются в лабораторных испытаниях, спортивных системах и хронометражах. Часто интегрируются в стенды для измерения продолжительности процессов.
- Обратные таймеры (countdown таймеры) – запускаются с заданного времени и снижают значение до нуля. Применяются в системах автоматического отключения оборудования, кухонных устройствах, световых табло для презентаций и конференций.
- Циклические таймеры – работают по заданному циклу включения и выключения. Используются в системах полива, вентиляции, промышленной автоматики. Позволяют задавать интервалы с точностью до миллисекунд.
- Многофункциональные таймеры-счетчики – объединяют несколько режимов работы, включая логические операции, задержку включения/выключения, повтор. Применяются в ПЛК-контроллерах, охранных системах, установках управления освещением.
- Импульсные счетчики – фиксируют количество импульсов от внешнего сигнала (датчиков, кнопок, реле). Используются в производственных линиях для подсчёта продукции, в системах учёта посетителей, в тахометрах.
- Реальные таймеры времени (RTC) – отслеживают текущее время и дату. Встраиваются в микроконтроллеры, устройства синхронизации, системы доступа и энергонезависимые регистраторы событий.
При выборе типа таймера следует учитывать источник сигнала, требуемую точность, напряжение питания, наличие интерфейсов (например, для связи с контроллером) и условия эксплуатации: от комнатных до агрессивных промышленных сред.

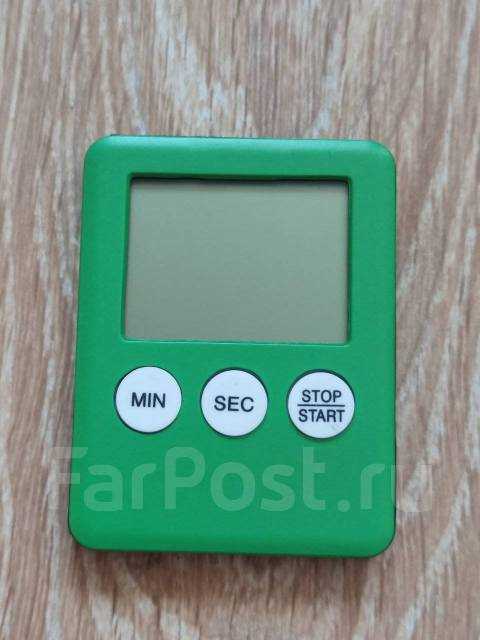

Как задать и изменить параметры отсчёта времени на цифровом таймере
Перед установкой параметров убедитесь, что таймер подключён к питанию и находится в режиме программирования. На большинстве моделей для этого требуется нажать и удерживать кнопку «SET» или «MODE» в течение 2–3 секунд, пока не начнёт мигать первый разряд времени.
Время задаётся поэтапно: сначала часы, затем минуты и секунды. Переключение между разрядами обычно выполняется кнопкой «NEXT» или повторным нажатием «SET». Для увеличения значения используется кнопка «UP» (или «+»), для уменьшения – «DOWN» (или «–»). Значения изменяются по кругу: после 59 минут – 00, после 23 часов – 00.
Некоторые таймеры поддерживают установку нескольких циклов. Для перехода к следующему циклу может потребоваться кнопка «PROG» или аналогичная. Каждый цикл настраивается отдельно, включая продолжительность и интервал между циклами.
После задания всех параметров подтвердите настройки длительным нажатием кнопки «SET» или «START». Таймер должен перейти в режим ожидания или сразу начать отсчёт в зависимости от модели.
Для изменения текущих параметров таймер нужно перевести обратно в режим программирования. Изменения выполняются аналогично первоначальной установке. При необходимости сброса времени используется кнопка «CLEAR» или «RESET».
На промышленных таймерах с дисплеем и меню навигация осуществляется с помощью стрелок и кнопки «ENTER». В меню выбирается пункт «Time Setup» или аналогичный, где устанавливаются значения. После ввода параметров необходимо сохранить изменения через пункт «Save» или команду подтверждения.
Как подключить цифровой таймер-счетчик к внешним устройствам
Для подключения цифрового таймера-счетчика к внешним устройствам необходимо учитывать тип интерфейса и параметры сигналов. Наиболее распространены цифровые входы и выходы с уровнем 5 В или 12 В, а также интерфейсы RS-232, RS-485 и I2C для обмена данными.
Входные контакты таймера обычно предназначены для подключения импульсных сигналов от датчиков или кнопок. При этом важно использовать защитные резисторы на линии входа (обычно 1–10 кОм), чтобы избежать повреждения микросхемы и обеспечить фильтрацию шумов. Если источник сигнала работает на другом уровне напряжения, требуется согласующий преобразователь или оптрон.
Выходные контакты таймера могут быть релейными или транзисторными (открытый коллектор/открытый сток). Релейные выходы позволяют напрямую управлять нагрузками до 220 В переменного тока с током до 10 А, но требуют отдельного питания и защиты от наводок. Транзисторные выходы подходят для управления низковольтными цепями и нуждаются в дополнительном драйвере при работе с высокими токами.
При подключении к микроконтроллерам или системам автоматизации следует использовать цифровые входы с логическим уровнем, соответствующим стандарту таймера. Для передачи данных через последовательные интерфейсы рекомендуется применять экранированные кабели и согласование уровней по протоколу, например, с помощью MAX232 для RS-232 или специализированных трансиверов для RS-485.
Заземление внешних устройств и таймера должно быть общим, чтобы предотвратить помехи и некорректные срабатывания. В случае подключения нескольких устройств параллельно рекомендуется применять диоды защиты и ограничительные резисторы для исключения обратных токов.
Для надежной работы системы после подключения обязательно провести тестирование с помощью мультиметра и осциллографа, чтобы проверить соответствие уровней сигналов, стабильность импульсов и отсутствие шумов.
Какие ошибки возникают при использовании цифрового таймера и как их избежать
Некорректная установка параметров времени вызывает неверное отсчитывание. Рекомендуется всегда проверять точность установки перед запуском, особенно если таймер поддерживает ввод через кнопки или программное управление.
Пропуск настроек обратного отсчёта часто приводит к зацикливанию или остановке. Для предотвращения этого следует использовать модели с функцией автоматического сброса и контролировать логику программного обеспечения при интеграции с микроконтроллерами.
Использование таймера вне рекомендованных температурных диапазонов ухудшает точность и долговечность. Оптимальный диапазон обычно от -10 °C до +60 °C. Если среда отличается, выбирайте промышленный или специализированный таймер.
Игнорирование электромагнитных помех вызывает спонтанные сбросы и неправильные отсчёты. Для защиты стоит применять экранирование и фильтры на питающих линиях, а также избегать прокладки рядом с мощными источниками излучения.
Неаккуратное обращение с кнопками и элементами управления приводит к механическому износу и отказу. Желательно использовать таймеры с сенсорным вводом или защищёнными кнопками, а также регулярно проводить техническое обслуживание.
Неправильное подключение внешних датчиков или триггеров вызывает сбои в запуске и остановке. Следует строго соблюдать схему подключения и использовать согласованные уровни сигналов, чтобы исключить ложные срабатывания.
Для исключения ошибок важно регулярно проверять и обновлять прошивку цифровых таймеров с микропроцессорным управлением, так как производители исправляют баги и улучшают стабильность работы.
Как выбрать цифровой таймер-счетчик под конкретную задачу
При выборе цифрового таймера-счетчика ориентируйтесь на технические параметры и условия эксплуатации, чтобы устройство эффективно решало поставленную задачу.
- Диапазон измерений и точность. Определите максимальное и минимальное время или количество импульсов, которые требуется отсчитывать. Для высокоточных процессов выбирайте модели с разрешением не хуже 1 мс и погрешностью менее 0,1%.
- Тип входного сигнала. Учитывайте вид импульсов (TTL, контактный, логический) и их частоту. Выбирайте таймеры с соответствующими входными интерфейсами и максимальной рабочей частотой не ниже ожидаемой в вашей системе.
- Функциональные возможности. Определите необходимость дополнительных функций: многорежимный отсчет (прямой, обратный), возможность программирования нескольких временных интервалов, автоматический сброс, интеграция с внешними устройствами (реле, светодиоды).
- Интерфейс управления. Для автоматизированных систем важна поддержка цифрового управления через интерфейсы UART, I2C или SPI. В простых задачах может хватить кнопок и переключателей на корпусе.
- Питание и энергопотребление. Оцените доступные источники питания и время автономной работы, особенно для мобильных и переносных устройств. Убедитесь, что таймер подходит по напряжению и уровню потребления.
- Габариты и монтаж. Выберите корпус и способ установки (панельный монтаж, плата, модуль), учитывая ограниченное пространство и условия окружающей среды (вибрация, пыль, влажность).
- Надежность и срок службы. Обратите внимание на тип компонентов (микросхемы, дисплей) и защиту от перепадов напряжения, пыли и влаги, если оборудование будет работать в промышленных условиях.
Проводите предварительные испытания выбранного таймера в реальных условиях, чтобы подтвердить соответствие параметров заявленным характеристикам и обеспечить стабильную работу системы.
Вопрос-ответ:
Что представляет собой цифровой таймер счетчик и в чем его отличие от аналоговых устройств?
Цифровой таймер счетчик — это электронное устройство, которое фиксирует и отображает время или количество событий в числовом формате. В отличие от аналоговых приборов, которые используют механические или электромеханические компоненты для измерения, цифровой таймер работает на основе микросхем и цифровой логики, что обеспечивает точность и удобство считывания показаний.
Как происходит измерение времени или событий в цифровом таймере счетчике?
Измерение происходит за счет генерации импульсов с постоянной частотой, которые поступают на вход счетчика. Таймер подсчитывает количество таких импульсов и преобразует их в числовое значение, отображаемое на экране. Для отсчета времени используется внутренняя или внешняя частота, а для подсчета событий — сигналы с внешних датчиков или переключателей.
Какие основные компоненты входят в состав цифрового таймера счетчика?
В состав устройства обычно входят генератор тактовых импульсов, счетный блок, управляющая логика и индикаторный модуль (например, семисегментный дисплей). Генератор создает стабильные импульсы, которые считает счетчик, а логика обеспечивает управление режимами работы, например, запуск, остановка, сброс. Индикация показывает текущее значение времени или количества событий.
В каких сферах применяются цифровые таймеры счетчики и почему их используют?
Такие устройства широко применяются в промышленности, лабораторных исследованиях, бытовой технике и системах автоматизации. Их выбирают из-за высокой точности, надежности и простоты интеграции с другими электронными системами. Например, цифровые таймеры используются для контроля времени работы оборудования, подсчета деталей на конвейере или отсчета интервалов в автоматических процессах.
Какие преимущества и ограничения у цифровых таймеров счетчиков по сравнению с другими методами измерения?
Преимущества цифровых таймеров включают точное отображение результата, возможность программирования различных режимов работы и компактность. Однако они требуют питания и могут быть чувствительны к помехам в электросети. Также для работы требуется стабильный источник тактовых импульсов. В некоторых случаях аналоговые устройства предпочитают за их простоту и независимость от питания.
Что собой представляет цифровой таймер счетчик и в каких устройствах он применяется?
Цифровой таймер счетчик — это электронный компонент, который измеряет промежутки времени или считает количество событий, используя цифровую логику. В отличие от аналоговых приборов, он работает с дискретными значениями, обычно представленными в двоичной форме. Такие таймеры широко используются в бытовой технике, промышленном оборудовании, системах автоматизации и микроконтроллерах для управления процессами, синхронизации и измерения времени.
Как устроен и как работает цифровой таймер счетчик на уровне схемы и логики?
Цифровой таймер счетчик состоит из последовательности триггеров и логических элементов, которые вместе образуют цепочку для подсчёта импульсов. Счётчик получает на вход электрические сигналы (импульсы), и с каждым из них увеличивает или уменьшает своё значение. Таймер может быть настроен на определённый интервал времени, используя внутренний или внешний генератор импульсов. Когда счёт достигает заданного значения, устройство формирует сигнал, который может запускать другие процессы или отключать питание. Работа базируется на принципах цифровой электроники: импульсы преобразуются в число, которое отображается или используется в управлении.
