Перед подключением необходимо проверить маркировку клеммного узла и схему подключения, указанную на корпусе двигателя. Корректное соединение обмоток влияет на направление вращения и рабочие характеристики. Для правильного монтажа рекомендуется использовать медные проводники сечением не менее 2,5 мм² и обеспечить надежное заземление.
Особое внимание уделяется последовательности фаз и качеству контактов. Неправильное подключение может привести к перегреву, вибрациям и преждевременному износу двигателя. В процессе монтажа важно также учитывать условия окружающей среды, включая влажность и температуру, чтобы предотвратить коррозию и нарушения изоляции.

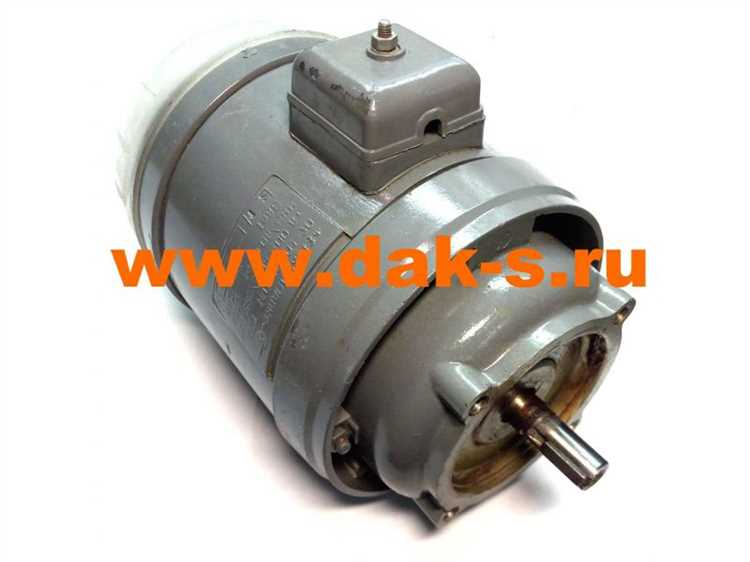

Технические характеристики и подготовка к монтажу двигателя АОЛБ 22 4
Двигатель АОЛБ 22 4 рассчитан на напряжение питания 220 В, частоту сети 50 Гц и мощность 1,5 кВт. Номинальный ток при работе составляет 7,1 А, частота вращения ротора – 1400 об/мин. Класс изоляции двигателя – F, степень защиты – IP54, что обеспечивает защиту от пыли и брызг воды.
Перед монтажом необходимо проверить целостность изоляции обмоток с помощью мегомметра. Допустимое сопротивление изоляции должно быть не менее 10 МОм при температуре 20 °C. Проверьте отсутствие механических повреждений на корпусе и валу двигателя.
Для установки требуется подготовить ровную и прочную поверхность с точностью горизонтальной установки не хуже 2 мм на метр длины основания. Крепёжные болты должны соответствовать резьбе М10, обеспечивая надёжное закрепление без перекосов.
Рекомендуется использовать провод с сечением не менее 2,5 мм² для питающего кабеля и обеспечить надежное заземление корпуса двигателя согласно ПУЭ. Подготовьте защитные устройства – автоматический выключатель и тепловое реле с уставками, соответствующими номинальному току двигателя.
Правильное подключение электропитания и проверка фаз двигателя
При подключении электропитания к двигателю АОЛБ 22 4 необходимо строго соблюдать полярность и порядок подключения фаз. Неправильная фаза может привести к неправильной работе двигателя или его повреждению.
Перед подключением необходимо убедиться в соответствующем напряжении сети. Двигатель АОЛБ 22 4 предназначен для работы в трехфазной сети с напряжением 380 В. Невыполнение этого требования может повлиять на эффективность работы и срок службы устройства.
Для корректного подключения следует правильно установить распределительные коробки и соединить фазные провода. Для этого используйте провода сечением, соответствующим нагрузке. Необходимо убедиться, что соединения выполнены надежно, без коротких замыканий и утечек тока.
Проверку фаз следует проводить с помощью индикатора или тестера, чтобы убедиться, что фазы подключены в правильной последовательности. Неправильное подключение фаз может вызвать реверс вращения двигателя, что приведет к его выходу из строя. Для исправления ситуации достаточно переставить любые два фазных провода местами.
После подключения следует протестировать работу двигателя. Для этого включите питание и проверьте направление вращения вала. Если вал вращается в обратную сторону, необходимо поменять местами два провода фазы.
При проведении работ обязательно соблюдайте все требования по безопасности, используйте средства защиты и следите за исправностью инструментов.
Подключение обмоток двигателя АОЛБ 22 4 по схеме звезда и треугольник
Для подключения обмоток двигателя АОЛБ 22 4 используется две основные схемы: звезда и треугольник. Выбор схемы зависит от требуемой мощности и особенностей работы двигателя в конкретных условиях.
Схема звезда применяется для подключения двигателя в режимах с меньшим пусковым током и большим моментом. В этой схеме обмотки соединяются таким образом, что одна общая точка соединяет все три фазы. Подключение выполняется через клеммник, где каждый провод фазы подводится к соответствующей клемме. Схема звезда снижает рабочее напряжение обмоток, что делает этот режим оптимальным для пуска и работы при низких нагрузках.
Схема треугольник позволяет подключить двигатель для работы при полном напряжении обмоток. В этой схеме каждая обмотка подключается между двумя фазами, образуя замкнутый треугольник. Такое подключение рекомендуется для работы при повышенных нагрузках, так как обеспечивает максимальную мощность. Однако при использовании схемы треугольник важно учитывать, что пусковой ток будет значительно выше.
Для перехода между этими схемами обычно используется переключатель или автоматический реле. При этом важно правильно установить схему подключения в соответствии с паспортными данными двигателя. Неправильное подключение может привести к перегрузке, перегреву и выходу из строя обмоток.
Перед подключением обязательно проверьте соответствие номинальных характеристик напряжения и тока выбранной схемы и системы питания. Это поможет избежать возможных проблем в процессе эксплуатации.
Настройка и проверка работы пускового оборудования двигателя
Перед включением двигателя АОЛБ 22 4 важно правильно настроить пусковое оборудование. Убедитесь, что все компоненты, включая пусковую панель, контакторы и защиту, находятся в исправном состоянии. Пусковое оборудование должно быть подключено согласно электрической схеме, которая указана в технической документации.
Настройка пускового оборудования начинается с проверки контактных соединений. Все контакты должны быть чистыми, без коррозии. Затем проверьте корректность настройки тока защиты и установку предохранителей, соответствующих мощности двигателя. Настройте реле напряжения, чтобы оно реагировало на падение или перепады напряжения, предотвращая повреждения оборудования.
Следующий этап – проверка работы кнопок пуска и остановки. Убедитесь, что они реагируют на команды корректно, и нет заеданий. Проверьте наличие обратной связи от двигателя, чтобы система сигнализировала о его запуске или остановке.
Особое внимание следует уделить настройке системы защиты от коротких замыканий и перегрузки. Установите корректные параметры защиты, чтобы предотвратить повреждения двигателя в случае ненормальных условий работы. Проверьте работу защитных реле, имитируя возможные аварийные ситуации.
Проведите пробный пуск двигателя. Во время теста следите за показаниями амперметра, чтобы убедиться, что пусковой ток не превышает предельно допустимый уровень. При запуске внимательно слушайте звуки работы двигателя, чтобы выявить возможные шумы или вибрации, свидетельствующие о неисправности.
После успешного теста запустите двигатель в рабочем режиме и убедитесь, что пусковое оборудование корректно срабатывает при всех режимах работы. Регулярно проводите проверку работы пускового оборудования для обеспечения надежности эксплуатации двигателя.
Контроль и тестирование подключенного двигателя перед запуском
Перед запуском двигателя АОЛБ 22 4 необходимо выполнить несколько проверок для обеспечения его правильной работы и безопасности. В первую очередь, следует убедиться в правильности подключения всех обмоток и электропитания. Проверьте соответствие схемы подключения, особенно если использовалась схема «звезда» или «треугольник».
Важным шагом является проверка фазировки. Для этого используйте индикатор фазы или мультиметр. Подача неправильных фаз может привести к повреждению оборудования или неправильной работе двигателя. Убедитесь, что подключение фаз соответствует схеме, предусмотренной для этого двигателя.
Следующий этап – проверка изоляции обмоток. Это можно сделать с помощью мегомметра. Измерьте сопротивление изоляции между обмотками и корпусом. Нормальное значение сопротивления должно превышать 1 МОм. Если сопротивление ниже, необходимо провести дополнительную диагностику и устранить неисправности.
После выполнения всех электрических проверок, следует проверить механическое состояние двигателя. Убедитесь, что вал свободно вращается, нет посторонних шумов или сопротивления при вращении. Если замечены отклонения, необходимо провести техническое обслуживание, устранить неисправности перед запуском.
Перед первым запуском двигателя также рекомендуется провести контроль на холостых оборотах. Включите двигатель на низких оборотах, внимательно следите за его поведением. Если двигатель работает нестабильно, сразу выключите его и проверяйте подключение, особенно в части обмоток и фазы питания.
После успешного прохождения всех тестов, можно переходить к полному запуску двигателя. Убедитесь в стабильности работы и отсутствии перегрева.
Безопасные методы отключения и обслуживания двигателя после монтажа
Для обеспечения безопасности при обслуживании и отключении двигателя АОЛБ 22 4 после монтажа необходимо соблюдать ряд важных рекомендаций.
1. Перед началом работы убедитесь, что источник питания отключен. Проверьте наличие напряжения с помощью индикаторной отвертки или тестера.
2. Отключение электропитания должно быть выполнено не только на главном распределительном щите, но и на всех вспомогательных устройствах, таких как пускатели или защитные автоматы.
3. Убедитесь в полной изоляции всех проводящих частей двигателя. Проверьте состояния кабелей и соединений на наличие повреждений.
4. Перед техническим обслуживанием или ремонтом убедитесь, что двигатель полностью остыл, особенно если он работал на максимальной мощности.
5. Для обслуживания и замены деталей используйте только сертифицированные инструменты, чтобы избежать повреждения оборудования.
6. Если требуется разборка двигателя, следите за тем, чтобы все винты и крепежные элементы были аккуратно сняты и положены в отдельные контейнеры для дальнейшей сборки.
7. Проверяйте систему охлаждения двигателя после проведения всех работ. Несправности в этой системе могут привести к перегреву и повреждению компонентов.
8. После завершения обслуживания и установки всех компонентов выполните тщательную проверку соединений и изоляции проводки. Это предотвратит возникновение коротких замыканий или других опасных ситуаций.
9. Проверьте работу двигателя на холостом ходу. Убедитесь в отсутствии посторонних шумов, вибраций или других аномалий, которые могут свидетельствовать о неисправности.
10. В случае обнаружения неисправности немедленно устраните её, следуя инструкциям производителя.
Вопрос-ответ:
Как правильно подключить двигатель АОЛБ 22 4 к электропитанию?
Для подключения двигателя АОЛБ 22 4 необходимо соблюдать схему подключения фаз. Важно убедиться, что питание соответствует номинальному напряжению двигателя (380 В для трёхфазных двигателей). При подключении фаз нужно строго следовать маркировке, чтобы избежать перекоса фаз, что может привести к повреждению оборудования.
Какие особенности существуют при подключении обмоток двигателя по схеме «звезда» и «треугольник»?
При подключении обмоток по схеме «звезда» используется меньший ток, что подходит для пуска двигателя. Для работы на полной мощности обычно применяется схема «треугольник». Важно правильно переключать схему на пуске и при включении двигателя для минимизации риска перегрева обмоток. Механизм переключения между схемами зависит от типа пускового оборудования.
Как провести тестирование подключения двигателя АОЛБ 22 4 перед его запуском?
Перед запуском важно проверить подключение всех фаз и целостность изоляции проводов. Также стоит провести визуальный осмотр для выявления повреждений и заземление. После этого нужно проверить правильность работы пускового оборудования, включая проверку всех защитных элементов. Рекомендуется провести пробный пуск без нагрузки для уверенности в правильности подключения.
Какие меры безопасности следует учитывать при обслуживании двигателя АОЛБ 22 4 после монтажа?
Перед обслуживанием двигателя необходимо отключить питание и убедиться в отсутствии напряжения на клеммах. Обслуживание следует проводить только при остановленном двигателе, избегая контакта с вращающимися частями. Важно использовать защитные средства, такие как перчатки и защитные очки, и следить за тем, чтобы рабочая зона была хорошо освещена и организована.
Что делать, если двигатель АОЛБ 22 4 не запускается после подключения?
Если двигатель не запускается, следует проверить несколько моментов: отсутствие фазы или неправильное подключение проводов, повреждения пускового оборудования или блока управления. Также стоит проверить состояние конденсаторов и целостность цепей. Если все элементы исправны, но двигатель не работает, возможно, есть механическая неисправность, например, заклинивание ротора.
Как правильно подключить двигатель АОЛБ 22 4 по схеме звезда и треугольник?
Для подключения двигателя АОЛБ 22 4 по схеме «звезда» и «треугольник» необходимо учитывать номинальные параметры двигателя и характеристики электросети. В случае подключения по схеме «звезда», обмотки соединяются так, чтобы общая точка соединения всех трех обмоток была заземлена. Это позволяет снизить напряжение на обмотках, что подходит для работы при низких оборотах. При подключении по схеме «треугольник» все обмотки подключаются друг к другу без общей точки, что приводит к увеличению напряжения на обмотках и, соответственно, повышению мощности двигателя. Важно соблюдать рекомендации производителя по выбору подходящей схемы подключения в зависимости от напряжения и мощности, чтобы избежать перегрева и поломки оборудования.
