Термостат на Рено Логан играет ключевую роль в поддержании оптимального температурного режима двигателя. Его основная функция – регулировать поток охлаждающей жидкости между радиатором и блоком цилиндров. При некорректной работе термостата двигатель может перегреваться или, наоборот, не набирать рабочую температуру, что приводит к увеличенному расходу топлива и снижению ресурса мотора.
На моделях Рено Логан с бензиновыми двигателями объёмом 1.4 и 1.6 литра термостат установлен непосредственно в корпусе, который крепится к головке блока цилиндров. Его точное расположение – с левой стороны двигателя (если смотреть по ходу движения автомобиля), в нижней части корпуса воздушного фильтра. Он соединён с нижним патрубком радиатора и имеет три выхода для циркуляции охлаждающей жидкости.
Для доступа к термостату потребуется снять воздушный фильтр, а также освободить патрубки системы охлаждения. На двигателях K7J и K7M корпус термостата выполнен как единый модуль с температурным датчиком, что важно учитывать при замене. На некоторых версиях с двигателем 1.6 (16-клапанным) термостат может быть вынесен в отдельный пластиковый корпус, прикрученный к двигателю тремя болтами.
Перед заменой термостата важно предварительно слить охлаждающую жидкость через сливной кран радиатора или путем отсоединения нижнего патрубка. Работы лучше проводить на холодном двигателе, чтобы избежать ожогов и попадания антифриза на элементы проводки.

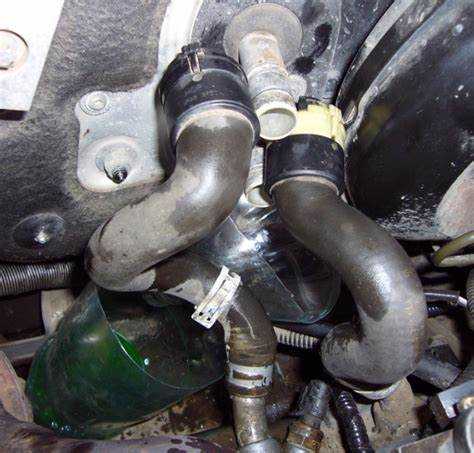

Где находится термостат на двигателе 1.4
На Рено Логан с бензиновым двигателем объемом 1.4 литра (K7J) термостат установлен в передней части двигателя, рядом с выпускным патрубком головки блока цилиндров. Его корпус крепится к головке тремя болтами и соединяется с верхним радиаторным шлангом.
Доступ к термостату осуществляется со стороны моторного отсека, ближе к аккумулятору. Для снятия узла потребуется снять воздушный фильтр и освободить пространство от мешающих элементов, включая часть проводки и шлангов.
Корпус термостата на этом моторе, как правило, пластиковый и совмещён с датчиком температуры. При демонтаже важно заранее слить часть охлаждающей жидкости, чтобы избежать пролива. Используется оригинальный термостат с температурой открытия 89 °C.
Если при осмотре корпус термостата имеет следы подтеков или деформации, рекомендуется заменить его в сборе. При обратной установке обязательно используйте новую прокладку и соблюдайте момент затяжки болтов (около 10 Н·м), чтобы избежать деформации корпуса и утечки охлаждающей жидкости.
Местоположение термостата на двигателе 1.6
На двигателях 1.6 литра, устанавливаемых на Рено Логан (в частности, К7М и K4M), термостат расположен в передней части блока цилиндров, рядом с головкой блока, ближе к водяному насосу. Он встроен в пластиковый корпус, к которому подведены патрубки системы охлаждения.
Для доступа к термостату потребуется снять воздушный фильтр и часть впускного тракта. После демонтажа этих элементов открывается вид на корпус термостата, который крепится болтами к блоку двигателя. К корпусу подключен толстый патрубок от радиатора, по которому охлаждающая жидкость поступает в двигатель.
На двигателях K4M с 16-клапанной головкой доступ несколько осложнён из-за плотной компоновки навесного оборудования. В этом случае для удобства рекомендуется также отодвинуть бачок гидроусилителя и освободить пространство от жгутов проводки.
При замене термостата важно учитывать направление установки элемента и герметичность соединения. Использование оригинальной прокладки или герметика обязательно, чтобы избежать утечек антифриза.
Как определить тип установленного термостата
Тип термостата на Рено Логан зависит от поколения автомобиля, объёма двигателя и года выпуска. Чтобы определить установленный вариант, сначала обратите внимание на расположение корпуса термостата. На двигателях серии K7M (1.6 л) термостат может быть встроен в корпус пластикового патрубка возле головки блока, а на некоторых версиях он размещается отдельно и соединяется шлангами.
Если корпус металлический и съемный, чаще всего установлен разборный термостат с возможностью замены термочувствительного элемента. Если же корпус полностью пластиковый и неразборный, речь идет о необслуживаемом термостате в сборе.
Следующий шаг – визуальный осмотр маркировки. На большинстве оригинальных деталей указывается артикул (например, 7700860135 или 8200561425). По этому номеру можно точно определить тип детали через каталоги производителей. В некоторых случаях маркировка нанесена не на самом корпусе, а на крышке или рядом на патрубке.
Также можно проверить наличие встроенного датчика температуры. Некоторые версии термостатов идут с термовыключателем или электронным управлением. Такие варианты характерны для более поздних моделей с системой EOBD или климат-контролем.
Если визуальный осмотр затруднён, наиболее надёжный способ – сверка по VIN-коду автомобиля через каталог Renault или сторонние ресурсы (например, TecDoc). Это позволит точно определить не только тип термостата, но и его температурный диапазон открытия (например, 89°C или 92°C).
Признаки неисправности, связанные с его расположением
Сложный доступ к термостату на двигателях Renault Logan может привести к затруднённой диагностике и несвоевременной замене узла. Особенно это актуально для двигателей 1.6 с пластиковым корпусом термостата, расположенным за впускным коллектором. Визуальный осмотр на утечки или повреждения в этом случае затруднён.
Перегрев двигателя при исправной системе охлаждения может быть связан с неправильной работой термостата из-за отложений, вызванных постоянным воздействием высоких температур в замкнутом пространстве. Если корпус расположен в тесной зоне без вентиляции, тепло накапливается, что влияет на корректную работу клапана.
Затруднённый прогрев двигателя в холодное время года – ещё один симптом. При неудобном расположении термостата возможна негерметичность стыков или крышки, что приводит к утечкам охлаждающей жидкости и неполному перекрытию малого круга. Это снижает эффективность прогрева.
Признаки запотевания антифризом в районе соединения патрубков, особенно под впускным коллектором, могут указывать на микроподтёки. В условиях ограниченного доступа они не сразу заметны, но при этом снижают давление в системе и нарушают тепловой режим.
Ошибки датчика температуры могут возникать из-за нагрева корпуса термостата от окружающих элементов, особенно если термостат расположен вблизи выпускного коллектора. Искажённые показания мешают блоку управления корректно регулировать подачу топлива и включение вентилятора.
При подозрении на неисправность термостата, обусловленную его расположением, рекомендуется демонтаж навесного оборудования (например, воздуховода или коллектора) для полноценной проверки. Это позволяет исключить ошибки при диагностике и избежать замены исправного узла.
Доступ к термостату без снятия дополнительных узлов
На большинстве моделей Рено Логан с двигателями 1.4 и 1.6 термостат расположен в передней части блока цилиндров, со стороны водителя. Он крепится к корпусу через фланец и соединяется с верхним патрубком радиатора. В некоторых случаях доступ к нему возможен без демонтажа воздухоочистителя или генератора, особенно при наличии короткого воротка и гибкой трещотки.
Для минимального вмешательства:
- отсоедините аккумуляторную клемму – это предотвратит случайное замыкание;
- снимите декоративную крышку двигателя, если она установлена;
- освободите хомуты патрубков, ведущих к термостату, с помощью пассатижей или отвёртки;
- используйте короткий торцевой ключ на 10 мм для откручивания болтов крепления корпуса термостата;
- отведите шланги в сторону, не повреждая уплотнительные кольца и посадочные поверхности.
Работа затрудняется на моделях с ГУР и кондиционером, где шланги и компрессор частично перекрывают доступ. Однако даже в этих случаях при частичном смещении расширительного бачка и аккуратном обращении с патрубками замена возможна без демонтажа крупных агрегатов.
Для упрощения процесса рекомендуется заранее слить часть охлаждающей жидкости через нижний шланг радиатора, чтобы избежать подтеков во время съёма корпуса термостата.

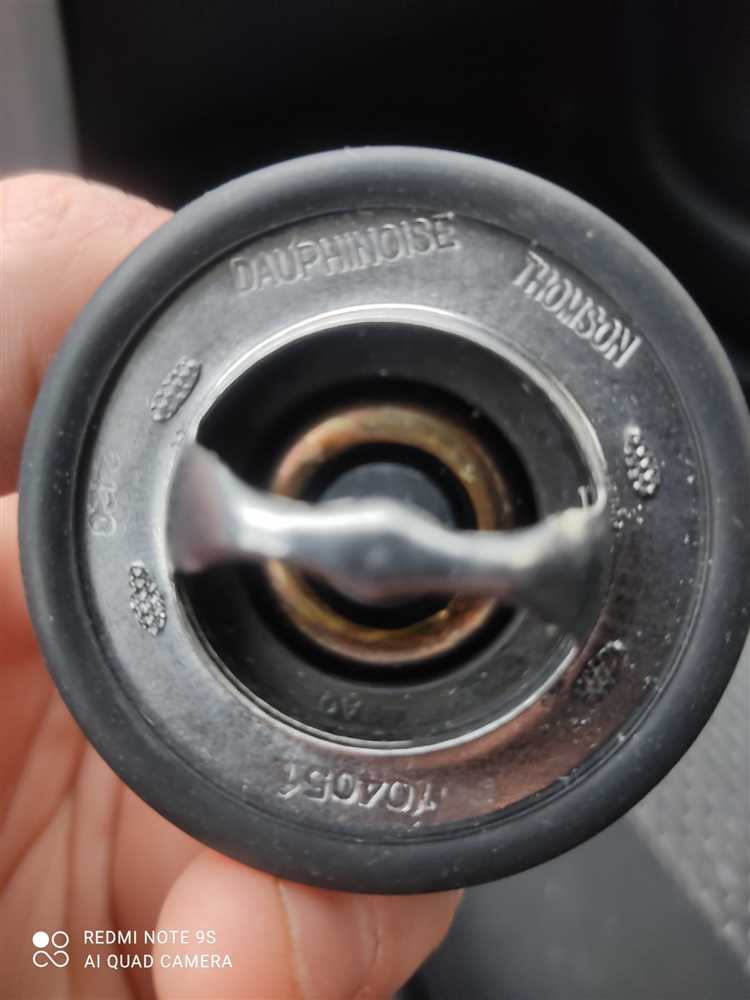

Сложности при замене термостата из-за его положения
Термостат на Рено Логан расположен в нише, куда затруднен доступ из-за плотного прилегания впускного коллектора и патрубков системы охлаждения. Для замены часто требуется частичный демонтаж коллектора или снятие некоторых патрубков, что увеличивает время работ и усложняет процесс.
Доступ к крепежным болтам термостата ограничен из-за близкого расположения электрических разъемов и шлангов системы охлаждения. Это требует применения специализированных удлиненных ключей или головок, чтобы избежать повреждений и обеспечить качественное откручивание крепежа.
Сложность вызывает необходимость аккуратно снимать охлаждающие шланги, поскольку в месте крепления используется резиновый уплотнитель, подверженный быстрому износу. При повторной сборке рекомендуется заменить уплотнители и проверить состояние патрубков на предмет трещин и потеков.
Еще одна сложность – ограниченное пространство для маневра рукой при извлечении термостата, что повышает риск его повреждения или повреждения корпуса корпуса термостата и прилегающих деталей. Рекомендуется использовать тонкие инструменты и освещение для контроля положения детали в процессе демонтажа.
При замене следует подготовить емкость для слива охлаждающей жидкости, так как при демонтаже термостата часть антифриза неизбежно вытечет. Это особенно важно для предотвращения загрязнений и последующего обслуживания системы охлаждения.
Расположение термостата в зависимости от года выпуска
На Рено Логан первого поколения (выпуск с 2004 по 2012 год) термостат расположен в верхней части корпуса водяного насоса, рядом с выпускным патрубком радиатора. Он закреплен в металлическом корпусе, который соединен с патрубком охлаждающей жидкости к радиатору. Для доступа к термостату обычно достаточно отсоединить патрубок и снять корпус.
Для моделей Рено Логан второго поколения (с 2012 по 2020 год) конструкция немного изменилась: термостат сместился ближе к передней части двигателя, под выпускным коллектором охлаждающей жидкости. Это связано с обновлением системы охлаждения и применением нового корпуса термостата из пластика. При замене требуется предварительное снятие некоторых элементов, таких как патрубки и иногда воздушный фильтр для облегчения доступа.
С 2021 года в рестайлинговых версиях и новых комплектациях Логан термостат располагается на аналогичном месте, что и у второго поколения, но с дополнительным упором на герметичность и улучшенную систему крепления корпуса. Для замены в этих моделях необходимо предварительно слить охлаждающую жидкость, отсоединить соединительные элементы корпуса и аккуратно извлечь термостат.
Вне зависимости от года выпуска Рено Логан, рекомендуется использовать оригинальные прокладки и термостаты для предотвращения течи и нарушения работы системы охлаждения. Размещение и конструкция корпуса термостата требует аккуратного обращения с пластиковыми деталями, особенно в моделях после 2012 года.
Вопрос-ответ:
Где именно расположен термостат на двигателе Renault Logan разных годов выпуска?
Термостат на Renault Logan обычно находится в верхней части двигателя, в корпусе термостата, который соединён с патрубком радиатора. В зависимости от года выпуска и модификации двигателя, его расположение может немного варьироваться, но, как правило, он крепится к выходу охлаждающей жидкости из блока цилиндров или головки блока. Например, на двигателях 1.4 и 1.6 термостат расположен слева сверху в районе коллектора охлаждающей жидкости.
Можно ли добраться до термостата на Renault Logan без снятия дополнительных деталей?
В большинстве случаев добраться до термостата на Renault Logan можно, не разбирая сложных узлов. Обычно достаточно отсоединить патрубок охлаждающей жидкости и снять крышку корпуса термостата. Однако на некоторых моделях с двигателем 1.6 может потребоваться частично снять воздушный фильтр или его корпус для удобства доступа, но это не обязательная операция, и сложных демонтажей не требуется.
Как влияет неправильное расположение или установка термостата на работу двигателя Renault Logan?
Если термостат установлен неправильно, это может привести к нарушению циркуляции охлаждающей жидкости. В результате двигатель либо долго прогревается, либо перегревается при нагрузках. Неправильное положение термостата способно вызвать резкие скачки температуры, что негативно сказывается на работе двигателя и увеличивает риск поломок. Поэтому при замене важно установить его в том же положении, в котором он был изначально, ориентируясь на метки или конструктивные особенности корпуса.
Как определить, что термостат на Renault Logan находится в неисправном состоянии?
Признаки поломки термостата включают: длительный прогрев двигателя или, наоборот, его быстрое перегревание, неравномерное повышение температуры на приборной панели, повышенный расход топлива, а также постоянную работу вентилятора охлаждения. Если корпус термостата кажется горячим, а радиатор остаётся холодным, это свидетельствует о том, что клапан не открывается. Для точной диагностики можно снять термостат и проверить его в горячей воде — исправный должен открыться при температуре около 90 °C.
Отличается ли расположение термостата на Renault Logan с разными объемами двигателя?
Да, расположение термостата может отличаться в зависимости от объёма и типа двигателя. На Logan с двигателем 1.4 термостат обычно расположен ближе к передней части двигателя, возле коллектора охлаждающей жидкости. В вариантах с двигателем 1.6 корпус термостата немного смещён в сторону и может быть закрыт дополнительными элементами системы впуска. Однако в любом случае он находится на пути циркуляции охлаждающей жидкости между двигателем и радиатором.
