Для эффективного обнаружения короткого замыкания (КЗ) на печатной плате важно понимать, что этот процесс требует внимательности и применения правильных инструментов. Основными признаками КЗ являются перегрев компонентов, неожиданные отключения или неправильная работа устройства. Чтобы избежать этих проблем, необходимо точно локализовать неисправность и устранить её как можно быстрее.
Прежде всего, начните с визуального осмотра платы. Ищите признаки перегрева – изменённые или обугленные участки. Иногда КЗ можно заметить по повреждённым компонентам, таким как обгоревшие диоды, резисторы или конденсаторы. Также стоит обратить внимание на следы окисления, которые могут свидетельствовать о замыканиях, вызванных влагой или химическими реакциями.
Для точной диагностики используйте мультиметр. Он поможет не только измерить сопротивление на различных участках платы, но и определить наличие короткого замыкания. В режиме измерения сопротивления мультиметр покажет нулевое или слишком низкое значение сопротивления, если на плате присутствует КЗ.
Методика поиска короткого замыкания заключается в последовательной проверке цепей. Начните с питания и постепенно двигайтесь к остальным участкам схемы. Разделите плату на логические блоки, чтобы сузить область поиска неисправности. Это позволит сэкономить время и снизить вероятность случайного повреждения других компонентов.
Не забывайте о необходимости использования тепловизора или термометра для выявления перегрева на плате. Эти устройства помогут точнее локализовать неисправности, особенно когда визуальный осмотр не даёт чёткой информации.

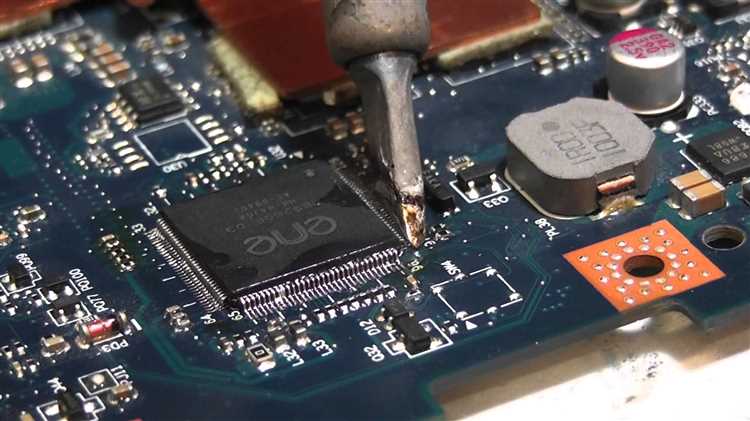

Как определить короткое замыкание с помощью мультиметра
Для определения короткого замыкания с помощью мультиметра необходимо выбрать соответствующий режим измерения сопротивления (Омметр) или, в некоторых случаях, режим теста диодов. Включите мультиметр, установив его на измерение сопротивления, и подключите щупы к двум точкам цепи.
При измерении сопротивления на исправной цепи мультиметр покажет высокое сопротивление, близкое к бесконечности. Если вы обнаружите низкое сопротивление (почти ноль), это свидетельствует о наличии короткого замыкания.
Если ваш мультиметр имеет режим звукового сигнала, который срабатывает при коротком замыкании, установите его на этот режим. В случае короткого замыкания мультиметр издаст звуковой сигнал, указывая на замкнутую цепь.
Важно проверять мультиметр на корректность работы перед измерениями, особенно в случаях работы с высоковольтными цепями. Если мультиметр показывает нулевое сопротивление, но цепь всё ещё не работает, проверьте соединения и наличие других неисправностей.
Применяйте мультиметр на разных участках платы для локализации замыкания, начиная с питания и выходных компонентов. Обязательно убедитесь, что питание устройства отключено перед проведением измерений.
Как проверить компоненты платы на наличие повреждений
Для проверки компонентов платы на наличие повреждений следует начинать с визуального осмотра. Первоначально необходимо обратить внимание на следы перегрева, такие как почерневшие или почерневшие участки, а также трещины или деформации. Обратите внимание на запах, особенно если он напоминает горелый пластик или электрический дым, что может указывать на перегрузку или короткое замыкание.
После осмотра проведите тест с помощью мультиметра. Для проверки резисторов измерьте их сопротивление, сравнив с номинальными значениями, указанными на корпусе. Если сопротивление значительно отличается от предполагаемого, компонент поврежден.
Для проверки диодов и светодиодов используйте режим тестирования диодов на мультиметре. Рабочий диод будет показывать небольшое падение напряжения в одну сторону и бесконечность (или высокий показатель) в другую. Если показания не соответствуют этим значениям, компонент неисправен.
Конденсаторы проверяются на утечку тока и на правильную емкость. Для этого можно использовать мультиметр с функцией измерения ёмкости или специализированный измеритель. Если показатель сильно отличается от номинала или показывает утечку тока, конденсатор требует замены.
Транзисторы можно проверить с помощью мультиметра в режиме измерения диодов, проверив пины коллектор, база и эмиттер на наличие корректных переходов. Если транзистор не проводит ток между пинами, он, скорее всего, поврежден.
Не забывайте, что использование схемы и соответствующих тестов, описанных в технической документации, поможет избежать ошибок при диагностике и выявлении повреждений на плате.
Методы визуального осмотра платы для выявления кз
Обратите внимание на следующее:
1. Проверка компонентов на перегрев. Обычно они могут иметь видимые следы перегрева – потемнение, выемки, трещины или оплавленные участки. Такие повреждения часто указывают на место возникновения короткого замыкания.
2. Осмотр следов воздействия жидкости. Влага или химические вещества могут попасть на плату, вызывая коррозию или короткие замыкания. Такие участки могут быть покрыты ржавчиной или белыми пятнами, что сигнализирует о возможной неисправности.
3. Проверка дорожек и соединений. При осмотре важно обратить внимание на места, где дорожки могут быть повреждены или перекрыты изоляцией, что приводит к замыканию. Нередко короткое замыкание может происходить в местах, где дорожка была повреждена механически или химически.
4. Поиск видимых дефектов в пайке. Плохая пайка, особенно «косые» или «короткие» соединения, может привести к замыканиям. Паяные соединения должны быть аккуратными и не иметь перемычек между контактами.
5. Проверка на наличие металлических частиц. Часто мелкие металлические частицы или пыль могут попасть на плату, создавая замыкания. Важно тщательно осматривать плату с разных углов под хорошим освещением, чтобы выявить такие загрязнения.
6. Использование увеличительного стекла или лупы. Для выявления мелких повреждений или дефектов необходимо использовать увеличение. Это поможет обнаружить трещины, поры или мелкие дефекты на дорожках, которые могут быть не видны невооружённым глазом.
7. Проверка на присутствие физических повреждений. Иногда механическое повреждение платы может привести к нарушению изоляции и короткому замыканию. Осмотрите плату на наличие вмятин, трещин или сгибов, которые могут влиять на её работу.
Как использовать термографию для поиска перегрева на плате
Первым шагом является настройка камеры. Для точности измерений важно выбрать камеру с достаточной разрешающей способностью, которая способна зафиксировать даже небольшие температурные изменения. Камеры с разрешением 320×240 пикселей или выше обеспечивают детализированное изображение, что позволяет точно локализовать проблемные участки.
Перед началом съемки необходимо обеспечить стабильную работу платы. Это значит, что компоненты должны быть под напряжением, чтобы они начали нагреваться, что поможет выявить перегрев в работе. Включите устройство и наблюдайте за поведением платы на экране инфракрасной камеры.
Во время съемки важно обратить внимание на зоны, которые нагреваются больше остальных. Перегрев может быть вызван как неисправностями в компонентах, так и неправильным распределением тепла, например, из-за недостаточной вентиляции или повреждения элементов охлаждения.
Ключевые моменты: Внимание стоит уделить областям, где происходят наибольшие температурные аномалии. В большинстве случаев перегреваются конденсаторы, резисторы или транзисторы. Кроме того, термографию полезно использовать для проверки качества пайки, так как плохо припаянные контакты могут привести к нагреву.
После получения термографического изображения можно провести детальный анализ, сравнив его с нормальными температурами для каждого компонента. Зоны с избыточным теплом требуют внимания и могут указывать на проблемы с компонентами или дефекты в их соединениях.
Как выявить неисправности в силовых цепях платы
Для выявления неисправностей в силовых цепях платы необходимо систематически проверять ключевые элементы цепи: компоненты питания, силовые транзисторы, диоды, а также соединения и пайки. Важно обратить внимание на те участки схемы, которые подвергаются высокому напряжению или току.
- Проверка напряжений и токов: Измерьте напряжение на выходе источников питания и сравните с номинальными значениями. Используйте мультиметр для проверки целостности цепей и поиска возможных коротких замыканий. Измерение тока поможет выявить перегрузку или недостаток тока в определённых участках схемы.
- Проверка компонентов питания: В силовых цепях часто используются конденсаторы и дроссели, которые могут выйти из строя при неправильной нагрузке или старении. Проверьте их работоспособность, измерив емкость конденсаторов и сопротивление обмоток трансформаторов или индуктивностей.
- Проверка диодов: Для проверки диодов используйте мультиметр в режиме проверки диодов, чтобы определить, проходят ли ток в правильном направлении. Неисправные диоды могут привести к сбоям в работе силовых цепей.
- Оценка состояния пайки: Плохие пайки или корродированные контакты могут привести к нестабильной работе цепей. Проверьте соединения с помощью увеличительного стекла или микроскопа, особенно в местах, подверженных высокому тепловому воздействию.
- Использование термографического анализа: Термография поможет выявить участки перегрева в силовых цепях, что может указывать на проблемы с компонентами или перегрузку цепей. Горячие участки – это обычно место неисправности, которое стоит проверять более тщательно.
После диагностики и устранения обнаруженных проблем, важно провести тестирование устройства под нагрузкой, чтобы убедиться в стабильности работы силовых цепей и предотвратить повторное возникновение неисправностей.
Использование осциллографа для диагностики коротких замыканий
Осциллограф – один из самых мощных инструментов для диагностики коротких замыканий на платах. Он позволяет анализировать временные характеристики сигнала и выявлять аномалии, которые могут быть связаны с повреждениями в цепях.
Для начала, важно настроить осциллограф на подходящий диапазон напряжений и частот. Обычно короткое замыкание вызывает резкие колебания тока, что может быть зафиксировано в виде скачков или выбросов на осциллографе. Внимательно исследуйте форму сигнала, чтобы заметить любые отклонения от нормального рабочего состояния.
Прежде чем начать диагностику, необходимо изолировать участок цепи, который подозревается в коротком замыкании. Подключите осциллограф к соответствующим точкам цепи, чтобы зафиксировать сигнал. Короткие замыкания могут вызвать необычные пики или перепады напряжения, которые легко заметны на осциллографе.
Кроме того, можно использовать функцию триггера на осциллографе для захвата событий, происходящих в момент короткого замыкания. Это позволит более точно анализировать момент возникновения неисправности и понять, какой компонент вызывает проблему.
Еще одной полезной техникой является анализ частоты сигналов. При коротком замыкании часто возникает высокочастотное шумовое воздействие, которое можно выявить при помощи осциллографа. Если сигнал стабилен и отсутствуют шумы, скорее всего, короткого замыкания нет.
Для более точной диагностики можно использовать осциллограф с функцией автоматического поиска нарушений. Эти устройства могут анализировать несколько каналов одновременно, что позволяет быстро выявить проблемные участки и локализовать неисправность.
Использование осциллографа для диагностики коротких замыканий эффективно благодаря его способности захватывать высокоскоростные изменения в цепях и точно фиксировать проблему. Это позволяет быстрее находить и устранять неисправности, минимизируя риск дальнейших повреждений платы.
Как проверить разъемы и пайку на наличие дефектов
Для диагностики неисправностей в разъемах и пайке на плате следует тщательно осматривать контакты, соединения и саму пайку на наличие дефектов, таких как трещины, коррозия или короткие замыкания. Использование мультиметра для проверки проводимости поможет выявить плохие соединения.
Первым шагом является визуальный осмотр разъемов и пайки под увеличением. Необходимо обратить внимание на состояние контактов: они не должны быть потемневшими или корродированными. Плохие пайки могут проявляться в виде трещин или пустот, которые могут привести к нестабильному соединению.
Для проверки пайки нужно использовать увеличительное стекло или микроскоп, чтобы увидеть, не имеются ли на контактах трещины или пропуски припоя. Паяные соединения должны быть ровными, с хорошим покрытием и без явных дефектов. В случае обнаружения проблемы следует использовать паяльник для исправления дефектов.
Чтобы проверить разъемы, следует также использовать мультиметр, выставив его на режим проверки проводимости. Подключите одну щупку к корпусу разъема, а другую – к контактам. Плохое соединение будет показывать сопротивление или отсутствие проводимости, что свидетельствует о дефекте.
Кроме того, важно проверить, не повреждены ли пластиковые части разъемов. Визуально можно определить наличие трещин, которые могут ослабить контактные элементы. В случае обнаружения повреждений разъем необходимо заменить или перепаять.
Если разъем используется для подключения нескольких линий, важно проверить каждую линию отдельно на наличие коротких замыканий, используя мультиметр в режиме измерения сопротивления.
После выполнения всех проверок можно перейти к тестированию устройства в рабочем режиме. Это поможет убедиться в том, что соединения работают стабильно и надежно.
Как диагностировать проблемы с питанием платы при наличии кз
При наличии короткого замыкания (кз) на плате, проблемы с питанием могут быть связаны с перегрузкой источников питания или повреждением компонентов цепей. Чтобы диагностировать такие неисправности, следуйте этим шагам:
- Проверьте напряжение на входах питания с помощью мультиметра. Отклонения от номинальных значений могут указывать на неисправности в источнике питания или короткое замыкание в цепи.
- Измерьте ток потребления платы. Если ток значительно превышает номинальный, это может свидетельствовать о коротком замыкании или перегрузке цепей.
- Проверьте распределение питания на плате с помощью осциллографа. Это поможет выявить стабильность и уровни шумов на линии питания, что может указывать на проблемы с компонентами или короткие замыкания.
- Проанализируйте схемы соединений для возможных замыканий на земле или между цепями питания. Используйте схемы платы для точной диагностики.
Для точной диагностики в случае короткого замыкания на плате рекомендуется использовать термографию. Она поможет обнаружить перегретые участки, которые могут указывать на проблему с питанием.
Дополнительно, важно исключить повреждения компонентов питания, таких как конденсаторы, стабилизаторы напряжения или диоды. Это можно сделать с помощью мультиметра в режиме измерения сопротивления или проверки целостности компонентов.
Вопрос-ответ:
Как найти короткое замыкание на плате?
Для поиска короткого замыкания на плате следует использовать мультиметр. Сначала измерьте сопротивление между контактами, которые должны быть изолированы друг от друга. Если сопротивление слишком низкое, это может свидетельствовать о наличии короткого замыкания. Также можно воспользоваться осциллографом или термографией для диагностики перегрева элементов, что поможет найти места с высоким током.
Какие основные признаки короткого замыкания на плате?
Основные признаки короткого замыкания на плате включают перегрев компонентов, отсутствие питания на некоторых цепях, а также дым или запах гари. Также плату могут сопровождать неисправности в работе, такие как сбои в выходных напряжениях или нестабильная работа устройства. Важно проверять как видимые повреждения, так и внутренние дефекты с помощью диагностики мультиметром и других инструментов.
Как проверить разъемы на наличие короткого замыкания?
Чтобы проверить разъемы на наличие короткого замыкания, используйте мультиметр в режиме измерения сопротивления. Подключите щупы мультиметра к контактам разъема, проверяя, чтобы не было короткого замыкания между контактами, которые должны быть изолированы друг от друга. Если мультиметр показывает низкое сопротивление, значит, короткое замыкание присутствует. Также стоит проверить целостность пайки на контактах разъема.
Какие инструменты могут помочь в диагностике коротких замыканий на плате?
Для диагностики коротких замыканий на плате используют несколько инструментов: мультиметр, осциллограф, термография и тестер для проверки пайки. Мультиметр позволяет измерять сопротивление и выявлять короткие замыкания. Осциллограф помогает анализировать сигналы в цепях и обнаружить аномалии. Термография выявляет перегреваемые участки, что может указать на места с высоким током. Тестер для пайки помогает проверить качество соединений.
Можно ли найти короткое замыкание без применения осциллографа?
Да, короткое замыкание можно обнаружить без осциллографа. Для этого достаточно использовать мультиметр для измерения сопротивления между контактами, которые не должны быть соединены. Также можно проверить плату визуально на наличие видимых повреждений и перегрева. Термография и специализированные тестеры пайки также могут помочь в поиске проблем.
