Как переделать 6 вольтовый иж на 12 вольт

Оригинальная электросистема мотоциклов ИЖ рассчитана на напряжение 6 В, что ограничивает возможности по установке современного оборудования и снижает эффективность освещения. Замена системы на 12 В повышает стабильность работы генератора, увеличивает яркость фар и расширяет выбор аксессуаров, включая современные зарядные устройства и аккумуляторы.

Переделка требует замены нескольких ключевых компонентов: генератора, регулятора напряжения, аккумулятора и электропроводки. Стандартный генератор 6 В не рассчитан на увеличение напряжения, поэтому его нужно либо заменить на 12-вольтовый аналог, либо модернизировать существующий, установив диодный мост и соответствующий регулятор.

Для сохранения надежности важно подобрать аккумулятор с емкостью, совместимой с нагрузкой и габаритами мотоцикла. Электропроводка должна быть адаптирована под новый ток и напряжение с применением проводов соответствующего сечения и изоляции, выдерживающей 12 В. В статье рассмотрены основные этапы переделки с подробным описанием технических нюансов и рекомендациями по выбору комплектующих.

Как переделать 6 вольтовый Иж на 12 вольт

Для перехода с 6-вольтовой системы на 12-вольтовую необходимо заменить генератор и аккумулятор. Старый 6-вольтовый генератор не обеспечивает нужного напряжения и тока для 12-вольтовой электросети, поэтому следует установить генератор от модели Иж с 12-вольтовой системой или аналогичный с выходным напряжением около 14 В при рабочей частоте.

Аккумулятор меняется на 12-вольтовый, обычно емкостью от 7 до 12 А·ч, что соответствует стандартам мототехники и обеспечивает стабильное питание электросистемы.

Проводка подлежит частичной замене: все компоненты, рассчитанные на 6 В, необходимо проверить на совместимость с 12 В и при необходимости заменить. В частности, лампы должны быть 12-вольтовыми с соответствующей мощностью – обычно передняя фара 35/35 Вт, задний фонарь 5-10 Вт.

Реле регулятор напряжения для 6-вольтовой системы несовместимо с 12-вольтовой и требует замены на модель, рассчитанную на 12 В. Это гарантирует стабильную зарядку аккумулятора и защиту от перезаряда.

Контактная группа замка зажигания и выключатели могут оставаться прежними, если рассчитаны на 12 В или имеют запас по напряжению. Рекомендуется проверить состояние проводов, особенно изоляцию, так как повышение напряжения увеличивает риск пробоя.

При сборке после замены всех компонентов следует тщательно проверить полярность подключения аккумулятора и генератора, чтобы исключить повреждение электрооборудования.

Регулировка зазоров и крепление генератора выполняется согласно технической документации для конкретной модели 12-вольтового генератора. Важна точная натяжка ремня для эффективной работы и предотвращения проскальзывания.

Подбор и замена генератора для работы на 12 вольт

Для перехода ИЖ с 6 В на 12 В необходимо заменить штатный генератор, так как его обмотки и регулятор рассчитаны на работу с низким напряжением. Ключевые параметры при выборе генератора:

• Номинальное напряжение – 12 В.
• Выходной ток – от 15 до 30 А, чтобы обеспечить стабильное питание при нагрузке фарой и другой электроникой.
• Совместимость с механическим креплением на мотоцикле и приводным шкивом или зубчатым колесом.

Оптимально использовать генератор от моделей ИЖ с 12-вольтовой системой, например, ИЖ Планета-5 или ИЖ Юпитер-5, поскольку их конструкция максимально подходит по креплению и размерам.

При замене генератора следует обратить внимание на тип и параметры регулятора напряжения. Рекомендуется заменить старый регулятор на 12-вольтовый, рассчитанный на ток не менее 20 А, чтобы избежать перезаряда аккумулятора и выхода из строя электрики.

1. Снять старый генератор с мотоцикла, открутив крепеж и отсоединив провода.
2. Сравнить крепления и размеры нового генератора с оригинальным, при необходимости изготовить переходные крепежи.
3. Подключить новый генератор согласно схеме 12 В, учитывая правильную фазировку и заземление.
4. Установить новый регулятор напряжения и аккумулятор на 12 В.
5. Проверить напряжение на выходе генератора при работе двигателя – должно быть 13,5–14,5 В при 3000–4000 об/мин.

Если генератор выбран правильно и подключен корректно, система будет стабильно обеспечивать питание всей электрики, включая фару, поворотники и аккумулятор, без риска повреждения компонентов.

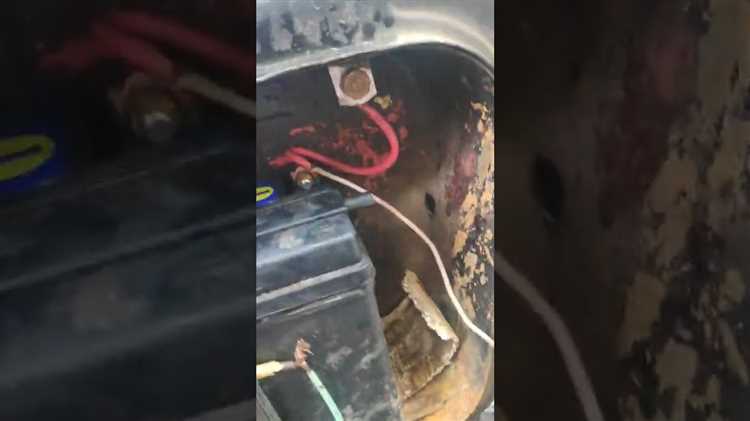

Выбор и монтаж новой аккумуляторной батареи на 12 вольт

Для замены 6-вольтовой батареи на 12-вольтовую важно подобрать аккумулятор с аналогичными или близкими габаритами, чтобы он поместился в штатное место. Обычно для ИЖ подходят свинцово-кислотные аккумуляторы с ёмкостью от 6 до 12 А·ч. Ёмкость следует выбирать исходя из времени автономной работы и нагрузки электросети мотоцикла.

• Тип аккумулятора: предпочтительны необслуживаемые AGM или гелевые батареи – они устойчивы к вибрациям и не требуют регулярного долива электролита.
• Ёмкость: не менее 6 А·ч, оптимально 8–10 А·ч для стабильной работы и запаса энергии.
• Ток холодного пуска (CCA): должен быть не ниже 80–100 А, чтобы обеспечивать уверенный запуск двигателя.
• Полярность клемм: при замене важно учитывать расположение плюсовой и минусовой клемм, чтобы избежать неправильного подключения.

Перед монтажом необходимо проверить крепления и посадочное место аккумулятора. При необходимости изготовьте или адаптируйте держатель для новой батареи, учитывая фиксацию, чтобы исключить перемещение при движении.

1. Отключите минусовую клемму старой батареи, затем плюсовую.
2. Снимите старый аккумулятор и очистите контакты и площадку от коррозии и грязи.
3. Установите новую 12-вольтовую батарею в посадочное место, закрепите держатель.
4. Подключите сначала плюсовую клемму, затем минусовую, обеспечив плотный контакт.
5. Проверьте работоспособность системы электрооборудования и зарядку генератора после установки.

После монтажа рекомендовано проверить напряжение на клеммах аккумулятора при работающем двигателе – оно должно составлять примерно 13,8–14,4 В, что указывает на корректную зарядку. При необходимости отрегулируйте или замените регулятор напряжения под 12-вольтовую систему.

Замена и подключение регулятора напряжения под 12 вольт

Для перехода с 6 В на 12 В в системе Иж потребуется замена регулятора напряжения на модель, рассчитанную именно на 12-вольтовую бортовую сеть. Регулятор должен стабилизировать напряжение в диапазоне 13,8–14,5 В при работающем двигателе, чтобы избежать перезаряда аккумулятора и повреждения электрики.

Выбор регулятора следует делать по типу генератора: для штатных генераторов с обмоткой на 6 В существуют аналогичные 12-вольтовые регуляторы с теми же креплениями и контактами. Например, подходят регуляторы типа РР362, РР381 или аналогичные, но именно под 12 В.

Перед установкой отключите аккумулятор и отсоедините старый регулятор. Запомните или сфотографируйте схему подключения, поскольку в 12-вольтовых регуляторах иногда изменяются контакты.

Подключение нового регулятора выполняется по следующей схеме: к клемме «Г» (генератор) – провод от генератора, к клемме «Б» (батарея) – положительный провод к аккумулятору, к клемме «К» (контрольная лампа) – провод к панели приборов, и к клемме «З» или «ЗЗ» – заземление или корпус.

После монтажа проверьте надежность контактов, отсутствие окислов и правильность подключения по схеме. Для проверки работы запустите двигатель и измерьте напряжение на клеммах аккумулятора мультиметром. При нормальной работе оно должно быть в диапазоне 13,8–14,5 В на холостом ходу и чуть выше при увеличении оборотов.

Если напряжение выше 15 В или ниже 13 В, следует проверить регулятор и контакты. Некорректная работа может привести к выходу из строя аккумулятора и электрооборудования.

Обновление системы освещения для работы с 12 вольт

При переходе с 6 В на 12 В необходимо заменить все лампы, рассчитанные на 6 В, на новые с напряжением 12 В. Использование ламп на 6 В в системе с 12 В приведёт к их быстрому перегоранию.

Рекомендуется выбирать лампы с мощностью, соответствующей заводским характеристикам или близкую к ним, чтобы не создавать избыточную нагрузку на генератор и аккумулятор. Обычно для ИЖ применяются лампы головного света мощностью 35 Вт на 12 В, а для габаритного света – 5 Вт.

Для замены стоит подготовить следующие элементы:

Проводку следует проверить на целостность и изоляцию. В некоторых случаях стоит заменить старые провода на провода с сечением не менее 1,5 мм², чтобы обеспечить надёжную работу при повышенном напряжении.

Провода от генератора к свету должны быть надёжно соединены с новым регулятором напряжения 12 В. Важно установить предохранитель на цепь освещения с номиналом 10–15 А для защиты от коротких замыканий.

После установки новых ламп и подключения проводки необходимо проверить работу всех источников света при работающем двигателе и включённом свете. Яркость должна соответствовать норме, а мерцание или перегрев отсутствовать.

Переделка электропроводки под новое напряжение

При переходе с 6 на 12 вольт важно проверить состояние всей проводки. Старые провода могут не выдерживать увеличенное напряжение и ток, особенно если изоляция уже изношена. Рекомендуется заменить провод с сечением не менее 1,5 мм² для основных цепей освещения и питания, чтобы снизить потери и нагрев.

Все контакты и клеммы следует очистить от коррозии и при необходимости заменить на новые, обеспечивающие надежное соединение. Особое внимание уделите проводам, идущим к фаре, указателям поворота и заднему фонарю – они должны быть рассчитаны на 12 В и соответствующую нагрузку.

Изоляция должна быть стойкой к повышенному напряжению и температуре. Используйте провода с двойной изоляцией или качественной ПВХ-оболочкой. Для защиты от коротких замыканий добавьте предохранители с номиналом, подходящим под новое напряжение и суммарную нагрузку потребителей.

Распределительные коробки и соединительные элементы лучше заменить на герметичные и устойчивые к вибрациям. Это уменьшит риск окисления контактов и сбоев в работе электрооборудования.

Проверяйте цепь мультиметром после монтажа: на отсутствие обрывов, правильное сопротивление и соответствие напряжения. Особое внимание уделите заземлению, оно должно быть качественным, так как при 12 вольтах неправильный контакт вызывает значительные помехи в работе системы.

Проверка и замена стартера и катушки зажигания для 12 вольт

Для корректной работы стартера при переходе с 6 на 12 вольт необходимо убедиться, что его обмотки рассчитаны на 12 В. Измерьте сопротивление обмоток мультиметром в режиме Омметра: значение для 12-вольтового стартера обычно составляет от 0,2 до 0,5 Ом. Если сопротивление значительно ниже или выше, стартер не подходит и требует замены.

При установке нового стартера обращайте внимание на совместимость с посадочными местами и креплениями, чтобы не понадобились доработки.

Катушка зажигания для 12 В отличается внутренним сопротивлением первичной и вторичной обмоток. Измерьте сопротивление первичной обмотки – оно должно быть в диапазоне 2-4 Ом. Вторичная обмотка обычно имеет сопротивление около 6-15 кОм. Несоответствие этим значениям говорит о необходимости замены катушки.

При замене катушки важно выбирать модель, специально рассчитанную на 12-вольтовую систему, чтобы обеспечить стабильную искру и корректную работу двигателя.

После установки нового стартера и катушки проверьте качество соединений и надежность крепления. При плохом контакте могут возникать проблемы с запуском или перебои в работе зажигания.

Тестирование работы мотоцикла после перехода на 12 вольт

Запустите двигатель и измерьте напряжение на выходе генератора. Нормальное значение для системы 12 В – 13,5–14,5 В. Если напряжение ниже, вероятно, регулятор напряжения или генератор требуют настройки или замены.

Проверьте стабильность работы электрооборудования: головного света, указателей поворота, стоп-сигнала и панели приборов. При работе на холостом ходу напряжение должно оставаться в пределах нормы, без резких перепадов.

Обратите внимание на нагрев элементов проводки и контактов. Если видны следы перегрева или плавления изоляции, необходимо заменить провода на более подходящие по сечению и обеспечить надежные соединения.

После проверки на холостом ходу сделайте короткую пробную поездку с нагрузкой: включите фары и повороты, разгоните мотоцикл до скорости около 40–50 км/ч. Напряжение должно оставаться стабильным и не опускаться ниже 13 В. Проверьте работу стартера и катушки зажигания, чтобы исключить перебои в работе мотора.

По завершении тестирования измерьте напряжение аккумулятора после остановки двигателя. Оно должно быть в пределах 12,3–12,6 В. Значительное снижение говорит о проблемах с зарядкой или утечками в системе.

Вопрос-ответ:

Какие основные детали нужно заменить при переделке 6-вольтового Ижа на 12 вольт?

Главное — заменить аккумулятор на 12-вольтовый, подобрать соответствующий генератор или изменить его обмотку, установить регулятор напряжения, рассчитанный на 12 вольт. Также потребуется заменить лампы в фарах, габаритах и приборной панели на более мощные для работы с 12 В. Проводка зачастую нуждается в замене или доработке, чтобы выдерживать новое напряжение. Не забудьте проверить катушку зажигания, так как она должна подходить под 12-вольтовую систему.

Можно ли сохранить старый генератор при переходе с 6 на 12 вольт, или нужно обязательно менять на новый?

Старый генератор иногда удаётся переделать, перекрутив обмотки для работы на 12 В, но это требует опыта и точных измерений. Обычно проще и надежнее установить генератор, рассчитанный на 12 вольт. Если же генератор оставлять старый, то есть риск нестабильной работы и выхода из строя оборудования из-за неправильного напряжения. Перед решением стоит проверить параметры обмоток и работу регулятора напряжения.

Какие трудности могут возникнуть при переделке электропроводки мотоцикла с 6 на 12 вольт?

Главная проблема — неправильный подбор проводов и соединений. Проводка должна выдерживать новый режим работы, при этом желательно использовать провода с соответствующим сечением и качественной изоляцией. Могут появиться сложности с разъёмами и клеммами, если старые не подходят к новому оборудованию. Также важно правильно подключить регулятор напряжения и убедиться, что нет коротких замыканий и плохих контактов, которые на 12 вольтах вызывают сильный нагрев и проблемы с электроникой.

Как проверить, что переделка на 12 вольт выполнена правильно и мотоцикл работает стабильно?

После сборки стоит измерить напряжение на клеммах аккумулятора в разных режимах работы — на холостом ходу и при повышенных оборотах двигателя. Напряжение должно быть в пределах 13,5–14,5 В. Проверяется исправность всех ламп, индикаторов и стартера. Также нужно проследить, чтобы не было перегрева проводки и компонентов. Хорошо провести тест на несколько километров, чтобы убедиться, что электрическая система не даёт сбоев.

Нужно ли менять катушку зажигания при переходе на 12 вольт, и как выбрать подходящую?

Катушка зажигания на 6 В обычно рассчитана на более низкое напряжение и не обеспечивает нормальную искру при 12 В. Для корректной работы желательно установить катушку, специально предназначенную для 12-вольтовых систем. При выборе смотрят сопротивление первичной и вторичной обмоток, а также совместимость с типом зажигания на вашем мотоцикле. Установка правильной катушки гарантирует надёжный запуск и стабильную работу двигателя.
