Электрические пилоты с функцией сетевого фильтра нередко оснащаются встроенными предохранителями, защищающими подключённые устройства от коротких замыканий и скачков напряжения. При срабатывании предохранителя питание прекращается, и пилот становится неработоспособным до замены элемента. Этот компонент обычно представляет собой стеклянную или керамическую трубку с металлическими наконечниками, внутри которой находится плавкая вставка.
Перед началом замены необходимо отключить пилот от сети и убедиться в отсутствии остаточного напряжения с помощью тестера или мультиметра. Также следует заранее подготовить новый предохранитель с идентичными характеристиками – номинальный ток (обычно 10 A или 16 A) и тип (быстродействующий или инерционный) должны точно соответствовать оригинальному. Установка неподходящего элемента может привести к повреждению устройств или выходу пилота из строя.
Корпус большинства сетевых фильтров не предусматривает удобного доступа к предохранителю, поэтому может потребоваться его вскрытие. В таких случаях важно соблюдать осторожность, чтобы не повредить защёлки или контактные дорожки. Некоторые модели оснащаются внешним предохранителем с резьбовой крышкой, который можно извлечь без разборки. Знание конструкции конкретного устройства позволяет избежать ошибок при замене и сохранить работоспособность всех компонентов.
Определение признаков перегоревшего предохранителя
Первый признак – отсутствие питания у подключённых к пилоту устройств при включённой вилке в розетку. Если индикаторная подсветка или кнопка питания на корпусе пилота не светится, это указывает на обрыв цепи внутри.
При визуальном осмотре предохранителя через прозрачный корпус можно обнаружить почернение или расплавленный металлический элемент внутри. Это явный признак перегорания.
Ещё один способ – использование мультиметра. При измерении сопротивления исправный предохранитель показывает значение, близкое к нулю Ом. Если прибор показывает бесконечное сопротивление (обрыв), предохранитель сгорел.
Также возможно обнаружение запаха гари возле корпуса пилота, особенно если перегоревший предохранитель вызвал локальный перегрев. В некоторых случаях корпус предохранителя может быть деформирован из-за термической нагрузки.
Если после включения пилота автоматический выключатель или УЗО на распределительном щите срабатывает немедленно, это может указывать на короткое замыкание внутри корпуса, вызванное пробоем предохранителя.
Для окончательной проверки рекомендуется извлечь предохранитель из посадочного гнезда и произвести тестирование в изолированном виде, избегая риска контакта с токопроводящими частями.
Выключение пилота из розетки перед началом работ
Перед заменой предохранителя необходимо полностью отключить пилот от сети электропитания. Это исключает риск короткого замыкания или поражения электрическим током при разборке корпуса. Для этого плотно обхватите вилку пилота и аккуратно извлеките её из розетки, не тянув за провод. Такой подход предотвращает повреждение кабеля и снижает вероятность последующих неисправностей.
После отключения визуально убедитесь, что индикаторы на корпусе пилота погасли. Если на пилоте есть кнопка включения, нажмите её для полной разрядки конденсаторов, особенно если устройство содержит фильтрующие элементы.
Важно: не приступайте к демонтажу до полной остановки всех подключённых устройств. Даже после извлечения вилки, остаточное напряжение может сохраняться в элементах фильтрации и защиты. Рекомендуется выждать не менее 30 секунд перед началом разборки корпуса пилота.
Поиск и открытие отсека с предохранителем
Корпус большинства сетевых фильтров (пилотов) снабжён отсеком для предохранителя, который скрыт от прямого обзора. Чтобы его найти, необходимо внимательно осмотреть следующие участки устройства:
- заднюю панель корпуса рядом с кабелем питания;
- углубления и небольшие крышки с пазами под отвертку или ноготь;
- область возле кнопки включения/выключения питания.
Обычно отсек представляет собой пластиковую выдвижную кассету или крышку с защёлкой. Если на корпусе отсутствуют видимые обозначения, стоит искать символ предохранителя (обычно это иконка в виде горизонтальной линии с разрывом посередине или латинская буква «F»).
Для открытия отсека используйте тонкую плоскую отвертку:
- Осторожно вставьте лезвие в паз крышки или защёлки.
- С лёгким нажимом поверните отвертку, чтобы сдвинуть крышку в сторону или приподнять её.
- Извлеките крышку полностью, избегая перекосов и лишнего усилия, чтобы не повредить пластик.
Если конструкция отсека предусматривает выкручивание, используйте соответствующую отвертку (чаще всего крестовую) и аккуратно выкрутите винт, фиксирующий крышку.
После снятия крышки станет виден предохранитель, закреплённый в держателе или вставленный в слот. Перед извлечением убедитесь, что устройство полностью обесточено.
Выемка перегоревшего предохранителя без повреждений
Перед извлечением убедитесь, что пилот обесточен и розетка полностью отключена от сети. Работать следует только при отсутствии остаточного напряжения, особенно если внутри пилота используется предохранитель с металлическими контактами.
Используйте пинцет с изолированными ручками или пластиковую щипцовую приспособу. Металлические инструменты без изоляции могут вызвать короткое замыкание или оставить царапины на контактной группе.
Захватите предохранитель строго за центральную часть корпуса, избегая давления на края или металлические ножки. Старайтесь не расшатывать предохранитель из стороны в сторону, чтобы не повредить держатель или не отломить припаянные контакты.
Если предохранитель зафиксирован туго, не применяйте усилие. Проверьте, нет ли фиксатора или защёлки – в некоторых моделях пилотов предусмотрены подпружиненные держатели. Аккуратно отведите фиксатор и одновременно извлеките элемент.
После извлечения проверьте посадочное гнездо на наличие следов нагара, деформаций или подгоревших контактов. При наличии видимых повреждений замена предохранителя не решит проблему – потребуется ремонт или замена всей платы.

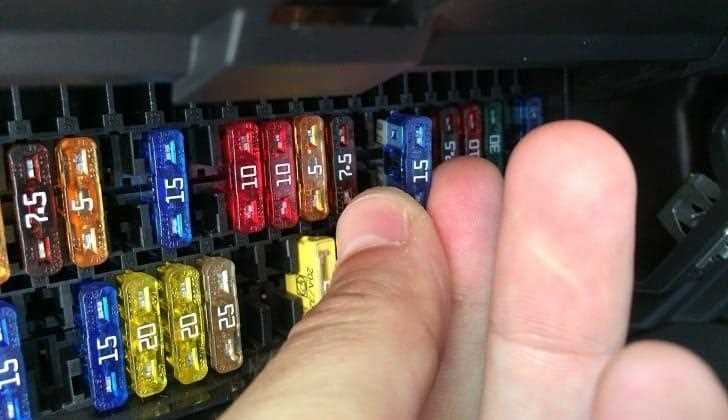

Подбор нового предохранителя с подходящими характеристиками
Для корректной замены перегоревшего предохранителя в пилоте необходимо точно подобрать новый элемент с идентичными параметрами. В первую очередь следует определить номинальный ток, указанный на корпусе старого предохранителя. Он выражается в амперах (например, 10A или 15A) и определяет максимальную нагрузку, при которой предохранитель сохраняет работоспособность.
Вторым важным параметром является номинальное напряжение. Оно должно быть не ниже указанного на оригинальном предохранителе, например, 250V. Использование элемента с меньшим номинальным напряжением недопустимо, так как это может привести к пробою изоляции.
Тип предохранителя также имеет значение: чаще всего в пилотах применяются стеклянные или керамические цилиндрические предохранители типоразмера 5×20 мм. Следует точно измерить длину и диаметр, чтобы исключить несовместимость по габаритам.
Обязательно обращайте внимание на скорость срабатывания. На предохранителях это может быть обозначено как F (быстрый), T (медленный) или M (средний). Для сетевых фильтров обычно применяются медленные (T) предохранители, устойчивые к кратковременным пусковым токам от подключённых приборов.
Рекомендуется приобретать предохранители от известных производителей (например, Littelfuse, Bussmann, ESKA), так как изделия низкого качества часто не соответствуют заявленным характеристикам. Храните запасной предохранитель в оригинальной упаковке для защиты от пыли и влаги.
Установка нового предохранителя в разъем
Перед установкой убедитесь, что выбранный предохранитель точно соответствует номиналу и типу оригинального элемента по напряжению и току. Используйте пинцет или специальные щипцы для аккуратного захвата предохранителя, чтобы избежать повреждений и загрязнений.
Вставляйте предохранитель строго по направлению и посадочному месту в разъеме, без применения чрезмерных усилий. Если предохранитель выполнен в форме цилиндра с металлическими контактами на концах, контакты должны войти в зажимы разъема плотно и ровно.
После установки проверьте фиксирование предохранителя – он не должен болтаться или выпадать при легком движении. Наличие свободного хода или люфта свидетельствует о неплотном контакте, что может привести к нестабильной работе устройства.
Если доступен, примените мультиметр для проверки целостности цепи через установленный предохранитель. Замер сопротивления должен быть близок к нулю, без прерываний или высоких значений.
После установки и проверки закройте отсек предохранителя, соблюдая заводские инструкции, чтобы предотвратить попадание пыли и влаги.
Проверка работоспособности пилота после замены
После установки нового предохранителя следует убедиться в правильности выполнения работы и восстановлении функций пилота. Для этого выполните следующие действия:
- Подключите пилот к электросети, убедившись в надежности контактов и отсутствии повреждений кабеля.
- Включите устройство и внимательно наблюдайте за индикаторами состояния, если они предусмотрены моделью.
- Проверьте работу основных функций пилота, включая переключение режимов и корректность отображения информации на дисплее.
- Если устройство не включается, отключите питание и повторно проверьте установленный предохранитель на предмет правильного положения и контакта.
- Используйте мультиметр в режиме измерения напряжения или сопротивления для контроля наличия питания на входах пилота и целостности цепей.
- При подозрении на неисправность повторно осмотрите место установки предохранителя на предмет коррозии или загрязнений, которые могут мешать прохождению тока.
Тщательная проверка позволит выявить ошибки монтажа или другие неисправности, связанные с заменой, и предотвратить повторное повреждение устройства.
Рекомендации по предотвращению повторного перегорания
Для снижения риска повторного перегорания предохранителя используйте элементы с номиналом, точно соответствующим требованиям устройства. Перегрузка по току – основная причина срабатывания предохранителя, поэтому важно соблюдать рекомендации производителя по силе тока и напряжению.
Проверяйте состояние проводки и контактов внутри пилота. Окисленные или ослабленные соединения создают повышенное сопротивление, вызывая локальный нагрев и преждевременный выход из строя предохранителя.
Исключите наличие короткого замыкания в цепи. Для этого рекомендуется провести измерения мультиметром, чтобы убедиться в отсутствии прямого контакта между проводами, которые не должны быть соединены.
Регулярно очищайте внутренние части пилота от пыли и влаги, так как загрязнения способствуют нарушению теплоотвода и развитию коррозии, что увеличивает вероятность перегорания.
При замене предохранителя избегайте установки элементов с более высоким номиналом, чем предусмотрено. Это может привести к повреждению электроники и нарушению безопасности эксплуатации.
При длительной эксплуатации пилота следует периодически проверять параметры электросети: скачки напряжения и нестабильность могут ускорить выход из строя предохранителя. При необходимости используйте стабилизаторы напряжения.
Вопрос-ответ:
Как правильно определить, что предохранитель в пилоте действительно перегорел и требует замены?
Чтобы убедиться, что причина неисправности — именно перегоревший предохранитель, нужно сначала визуально осмотреть элемент. Обычно перегоревший предохранитель имеет видимый разрыв в металлической нити или почернение внутри стеклянного корпуса. Если визуальная проверка не даёт ясности, можно использовать мультиметр в режиме прозвонки или измерения сопротивления. Перегоревший предохранитель покажет обрыв цепи — отсутствие сигнала или бесконечное сопротивление.
Какие типы предохранителей подходят для замены в различных моделях пилотов?
Разные модели устройств используют предохранители с различными техническими характеристиками — по току, напряжению, форме и размеру. Важно подобрать элемент с такими же параметрами, как у оригинала, чтобы обеспечить безопасную и стабильную работу. Обычно это можно узнать по маркировке на корпусе предохранителя или из технической документации. Использование неподходящего предохранителя может привести к повторному выходу из строя или повреждению устройства.
Какие меры безопасности нужно соблюдать при замене предохранителя в пилоте?
Перед началом работы обязательно отключите устройство от сети, чтобы исключить риск поражения электрическим током. Работать следует в сухих руках, использовать инструменты с изолированными ручками. Не стоит применять силу при извлечении предохранителя, чтобы не повредить разъем или сам корпус. После установки нового предохранителя рекомендуется проверить исправность устройства, не включая его сразу на максимальную нагрузку.
Что делать, если после замены предохранителя пилот продолжает не работать или предохранитель перегорает вновь?
Если новый предохранитель быстро выходит из строя, это указывает на более серьёзную неисправность внутри устройства — короткое замыкание, перегрузка по току или повреждение других компонентов. В таком случае стоит обратиться к специалисту по ремонту электроники для диагностики и устранения причины. Продолжать заменять предохранители без поиска и устранения первопричины не рекомендуется.
Можно ли заменить предохранитель в пилоте самостоятельно без специальных инструментов и опыта?
В большинстве случаев замена предохранителя не требует профессиональных навыков, но наличие простых инструментов, например, маленькой отвёртки или пинцета, значительно облегчает процесс. Следует аккуратно открыть отсек с предохранителем, извлечь повреждённый элемент и установить новый, точно соблюдая полярность и посадку. При сомнениях в своих силах лучше проконсультироваться или обратиться к специалисту, чтобы избежать повреждений устройства.
Как определить, что предохранитель в пульте действительно вышел из строя, а не проблема в другом компоненте?
Основным признаком неисправного предохранителя является полное отсутствие реакции пульта на нажатия кнопок, хотя батареи исправны и правильно установлены. Также можно визуально осмотреть предохранитель: если внутри стеклянного корпуса заметна обожжённая или разорванная нить, это свидетельствует о перегорании. Для точной проверки удобно использовать мультиметр в режиме прозвонки — если цепь не замкнута, значит, предохранитель не работает. Однако иногда причина может крыться в неисправности микросхемы или контактов, поэтому перед заменой следует исключить эти варианты.
Можно ли заменить предохранитель в пульте обычным аналогом из магазина или нужно покупать только оригинальные детали?
Для замены стоит подбирать предохранитель с теми же параметрами, которые указаны на старом: номинальным током и напряжением. Обычно подойдет любой предохранитель, соответствующий техническим характеристикам устройства, вне зависимости от производителя. Главное — не использовать детали с большими параметрами, иначе защита не сработает, и сгорит сам пульт. Если параметры совпадают, деталь из надежного магазина будет подходящим вариантом. Оригинальные компоненты предпочтительны для техники с высокой чувствительностью, но в большинстве случаев аналогичные по характеристикам изделия справятся с задачей.
