Широтно-импульсная модуляция (ШИМ) – эффективный способ управления мощностью, широко используемый в электронике. Однако выходной сигнал ШИМ представляет собой последовательность импульсов с переменной скважностью, что не всегда удобно для питания чувствительных устройств. Для получения стабильного постоянного напряжения требуется преобразование этого импульсного сигнала с минимальными пульсациями и потерями.
Основной метод преобразования ШИМ в постоянное напряжение – фильтрация сигнала с помощью низкочастотного фильтра на основе индуктивностей и конденсаторов. Оптимальный выбор компонентов зависит от частоты ШИМ, требуемого уровня сглаживания и токовой нагрузки. Например, для частоты ШИМ около 20 кГц рекомендуются индуктивность с индуктивностью порядка 100–220 мкГн и конденсатор с емкостью 100–470 мкФ, способные обеспечивать минимальные пульсации напряжения при токе нагрузки до 2 А.
Кроме пассивных фильтров, используются активные стабилизаторы напряжения для повышения стабильности выходного сигнала, особенно при изменяющейся нагрузке. Применение операционных усилителей в сочетании с обратной связью позволяет компенсировать изменения и поддерживать напряжение в заданных пределах с точностью до долей процента.

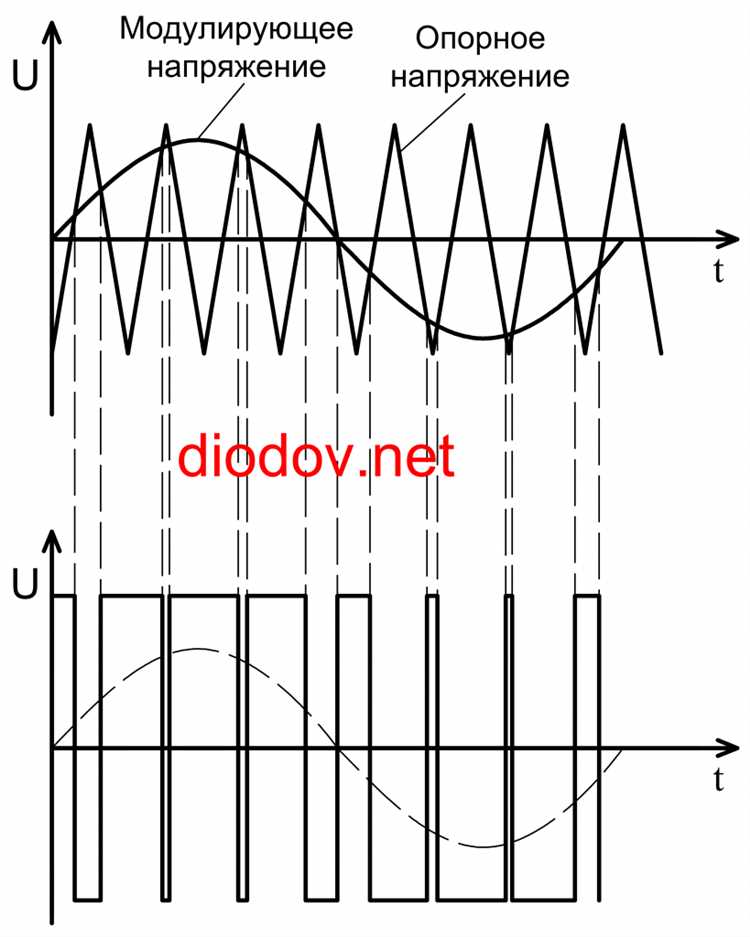

Основные принципы работы ШИМ сигнала
Например, при частоте 10 кГц и скважности 50% среднее выходное напряжение будет примерно половиной амплитудного значения. Увеличение скважности до 75% повысит среднее напряжение до 75% от максимума. Частоты в диапазоне от нескольких килогерц до сотен килогерц выбирают с учетом минимизации шумов и оптимальной реакции нагрузки.
Для стабильного преобразования ШИМ сигнала в постоянное напряжение необходимо использовать фильтры нижних частот, обычно LC или RC-фильтры. Их параметры рассчитывают так, чтобы частота среза была значительно ниже частоты ШИМ, что позволяет сгладить импульсы, исключая высокочастотные пульсации.
При проектировании важно учитывать индуктивность и емкость фильтра, поскольку недостаточная фильтрация приводит к колебаниям напряжения и снижению качества стабилизации. Рекомендуется выбирать индуктивность и емкость так, чтобы время постоянной составляющей фильтра превышало период ШИМ в 5–10 раз.
Дополнительно для повышения стабильности и снижения помех часто применяют схемы обратной связи, позволяющие корректировать скважность в реальном времени в зависимости от нагрузки или требуемого уровня напряжения. Такой подход обеспечивает точное поддержание заданного напряжения независимо от изменений внешних условий.
Методы фильтрации ШИМ для сглаживания выходного напряжения
Наиболее распространённый метод – использование RC-фильтра. Резистор ограничивает ток, а конденсатор аккумулирует заряд, обеспечивая сглаживание выходного сигнала. Для эффективной фильтрации частота среза фильтра должна быть значительно ниже частоты ШИМ. Обычно частота среза выбирается на уровне 1/10 или меньше частоты ШИМ-сигнала, чтобы минимизировать пульсации.
Для уменьшения нагрузки на источник и повышения качества фильтрации применяют LC-фильтры. Индуктивность ограничивает скорость изменения тока, а конденсатор – напряжение. Такой фильтр обеспечивает более эффективное сглаживание, особенно при высоких частотах ШИМ, и снижает пиковые токи на выходе.
В сложных схемах используют комбинации LC и RC-цепей, формируя фильтры более высокого порядка. Это позволяет добиться минимальных колебаний и стабильного постоянного напряжения с минимальными искажениями.
При выборе компонентов следует учитывать рабочие параметры: индуктивность должна выдерживать максимальный ток без насыщения, конденсаторы – иметь низкий эквивалентный последовательный сопротивление (ESR) для снижения потерь и нагрева. Также важна правильная распайка и минимизация паразитных ёмкостей и индуктивностей.
В некоторых приложениях используют активные фильтры с операционными усилителями для повышения точности сглаживания и регулировки выходного напряжения, однако это усложняет схему и увеличивает энергопотребление.

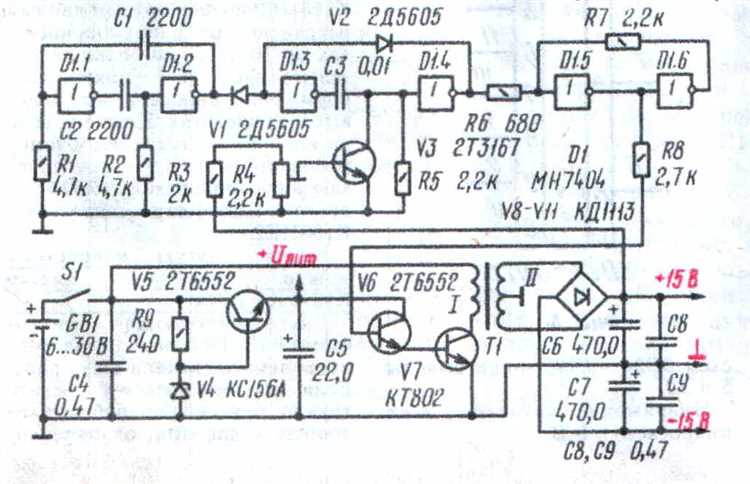

Использование RC-фильтра для преобразования ШИМ в постоянное напряжение
RC-фильтр представляет собой последовательное соединение резистора и конденсатора, применяемое для сглаживания импульсно-модулированного сигнала. При подаче ШИМ на вход RC-фильтра конденсатор накапливает заряд в течение высокого уровня импульса и разряжается в паузах, что формирует усреднённое напряжение на выходе.
Выбор параметров фильтра критичен для качества сглаживания. Частота среза фильтра рассчитывается по формуле f_c = 1/(2πRC). Для эффективного сглаживания необходимо, чтобы частота среза была значительно ниже частоты ШИМ. При типичной частоте ШИМ от 1 кГц до 100 кГц рекомендуется выбирать f_c примерно в диапазоне 10–100 Гц.
Увеличение постоянной времени τ = RC улучшает плавность выходного сигнала, уменьшая пульсации, но одновременно увеличивает время отклика. Например, при τ около 10 мс амплитуда пульсаций снижается до приемлемого уровня, а реакция на изменения коэффициента заполнения остаётся достаточно быстрой для большинства применений.
Для нагрузки с низким сопротивлением резистор фильтра должен быть выбран так, чтобы не снижать выходное напряжение из-за падения напряжения на резисторе. Обычно значение R находится в диапазоне от 1 кОм до 10 кОм, а емкость С – от нескольких микрофарад до сотен микрофарад, в зависимости от требуемой частоты среза и нагрузки.
RC-фильтр является простым и недорогим решением, но при использовании с низкоомной нагрузкой может потребоваться буферный усилитель для предотвращения искажений выходного сигнала. Для более точного и стабильного преобразования в некоторых случаях применяют дополнительные активные элементы.
Применение LC-фильтра для снижения пульсаций напряжения
LC-фильтр состоит из последовательного индуктора и параллельного конденсатора, образуя цепь низких частот, эффективно подавляющую высокочастотные пульсации ШИМ-сигнала.
Индуктор ограничивает скорость изменения тока, уменьшая амплитуду переменной составляющей, а конденсатор аккумулирует энергию, выравнивая выходное напряжение. Для ШИМ с частотой от 10 кГц до 100 кГц рекомендуется подбирать индуктивность от 10 мкГн до нескольких миллигенри и емкость конденсатора в диапазоне от 10 мкФ до 100 мкФ, ориентируясь на ток нагрузки и требования к уровню пульсаций.
Правильный выбор параметров LC-фильтра зависит от допустимого падения напряжения на индуктивности и времени установления выходного сигнала. Для минимизации потерь важно учитывать сопротивление обмотки индуктора и эквивалентное последовательное сопротивление (ESR) конденсатора.
Оптимальная частота среза фильтра f_c рассчитывается по формуле f_c = 1 / (2π√(LC)), где L – индуктивность, C – емкость. Она должна быть значительно ниже частоты ШИМ, но выше частоты изменения выходного напряжения, чтобы сохранить динамическую реакцию системы.
LC-фильтр позволяет снизить уровень пульсаций напряжения до нескольких милливольт при правильной настройке, обеспечивая стабильное постоянное напряжение, подходящее для питания чувствительных электронных компонентов.

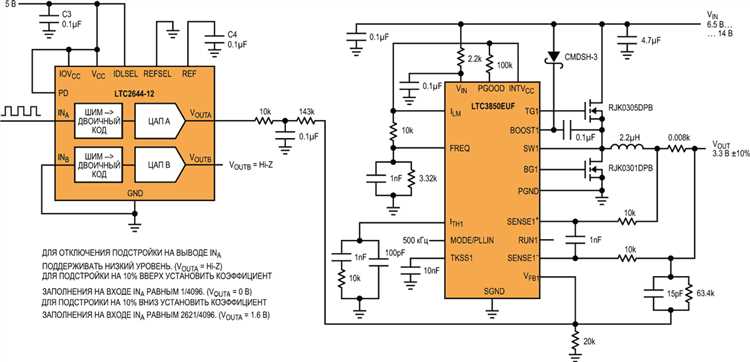

Роль стабилизаторов напряжения после фильтрации ШИМ
Фильтрация ШИМ-сигнала снижает пульсации, но выходное напряжение всё ещё содержит небольшие флуктуации, зависящие от частоты и нагрузки. Стабилизаторы напряжения после фильтрационного каскада обеспечивают точное удержание постоянного уровня напряжения, компенсируя оставшиеся отклонения.
Линейные стабилизаторы эффективны при низкой разнице между входным и выходным напряжением, обеспечивая минимальные шумы и быстрый отклик. Однако их КПД снижается при значительной разнице напряжений, что приводит к избыточному тепловыделению и необходимости радиаторов.
Импульсные стабилизаторы (DC-DC преобразователи) позволяют повысить или понизить напряжение с высоким КПД, сохраняя стабильность при изменении нагрузки и входного сигнала. В сочетании с LC-фильтрами они обеспечивают минимальные пульсации и высокую точность стабилизации.
При выборе стабилизатора важно учитывать максимальную нагрузку и величину допустимых отклонений выходного напряжения. Для чувствительных к помехам устройств рекомендуется использовать стабилизаторы с низким уровнем шума и быстрой реакцией на скачки.
Расположение стабилизатора сразу после фильтрации минимизирует влияние остаточных пульсаций, снижает риск повреждения подключенного оборудования и улучшает долговечность всей схемы. Это особенно важно при преобразовании ШИМ-сигнала в источники питания с жёсткими требованиями к качеству напряжения.
Расчет параметров компонентов для фильтра сглаживания
Для эффективного преобразования ШИМ сигнала в постоянное напряжение важно правильно подобрать параметры фильтра сглаживания. Обычно применяются LC- или RC-фильтры. Основная задача – минимизировать пульсации при сохранении требуемой скорости отклика.
Основные параметры для расчёта:
- Частота ШИМ (f) – базовая частота импульсов.
- Желаемая величина пульсаций (ΔU) – максимальное допустимое отклонение выходного напряжения.
- Нагрузка (R нагрузки) – сопротивление потребителя постоянного напряжения.
Для RC-фильтра расчет производится по формулам:
- Выбор времени постоянной цепи сглаживания τ:
τ = R × C, где τ ≥ 1/(2πf) - Конденсатор вычисляется из условия пульсаций:
C ≥ I / (f × ΔU), где I – ток нагрузки - Резистор выбирается, исходя из требуемого тока и падения напряжения:
R ≤ ΔU / I
Для LC-фильтра расчёт сложнее, но ключевыми являются индуктивность L и емкость C:
- Индуктивность подбирается из условия сглаживания пульсаций тока:
L ≥ V × (1 — D) / (ΔI × f), где V – напряжение, D – коэффициент заполнения ШИМ, ΔI – допустимые пульсации тока. - Емкость рассчитывается для снижения пульсаций напряжения:
C ≥ ΔI / (8 × f × ΔU)
Практически рекомендуется выбирать компоненты с запасом по емкости и индуктивности на 20-30% выше расчетных значений, чтобы компенсировать реальные потери и неточности.
Для высокочастотных ШИМ (свыше 20 кГц) емкость конденсатора должна иметь низкий эквивалентный последовательный резистор (ESR), что уменьшит нагрев и повысит стабильность выходного напряжения.
Важна проверка номиналов на максимальный ток и рабочее напряжение, чтобы избежать деградации и выхода из строя элементов.
Особенности преобразования ШИМ с разной частотой сигнала
Частота ШИМ напрямую влияет на качество выходного постоянного напряжения и эффективность фильтрации. При низкой частоте (до 1 кГц) пульсации на выходе выражены сильнее, поэтому требуется крупный LC-фильтр с большими индуктивностями и ёмкостями для сглаживания. Это увеличивает габариты и стоимость схемы.
Средний диапазон частот (1–20 кГц) позволяет использовать более компактные компоненты фильтра, поскольку пульсации становятся менее заметными, а фильтр эффективнее подавляет шумы. При этом важно учитывать минимальное время отклика схемы стабилизации, чтобы избежать задержек в регулировании.
Высокочастотный ШИМ (свыше 20 кГц) формирует выход с минимальными пульсациями благодаря быстрому повторению импульсов. Фильтры могут быть меньше, но возрастает влияние паразитных элементов, особенно сопротивлений и ёмкостей в проводниках. Рекомендуется использовать схемы с низкими потерями и тщательной разводкой платы.
Выбор частоты должен учитывать компромисс между размером фильтра, тепловыми потерями и требованиями к качеству выходного сигнала. Для питания чувствительных аналоговых цепей оптимальны частоты выше 20 кГц с LC-фильтрами малых размеров.
| Частота ШИМ | Особенности фильтрации | Рекомендации |
|---|---|---|
| Низкая (<1 кГц) | Сильные пульсации, крупные фильтры | Использовать большие индуктивности и ёмкости, предусмотреть стабилизацию напряжения |
| Средняя (1–20 кГц) | Умеренные пульсации, компактные фильтры | Баланс между размером и скоростью отклика, тщательный подбор компонентов |
| Высокая (>20 кГц) | Минимальные пульсации, мелкие фильтры, влияние паразитных параметров | Оптимизировать трассировку, использовать качественные компоненты с низкими потерями |

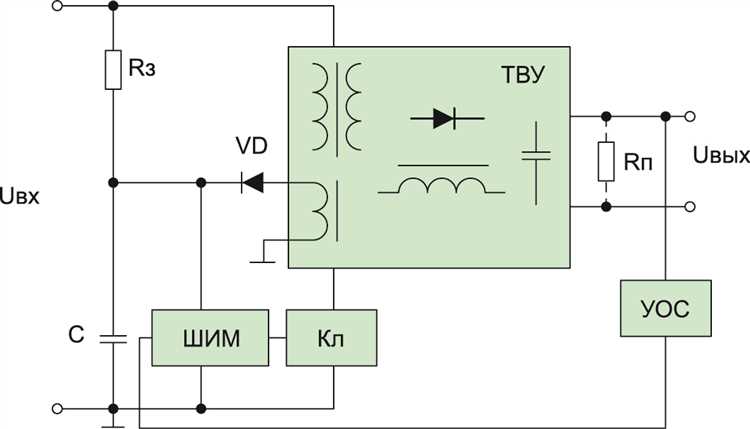

Проверка качества выходного напряжения и устранение помех
Для оценки качества преобразованного постоянного напряжения необходимо измерить уровень пульсаций и помех на выходе. Основные параметры контроля:
- Среднее выходное напряжение (DC-составляющая)
- Амплитуда пульсаций (в мВ или % от среднего напряжения)
- Высокочастотные помехи (спектр шумов выше основной частоты ШИМ)
Для измерений используются осциллограф с полосой пропускания не менее в 5 раз выше частоты ШИМ, а также цифровой мультиметр для оценки среднего напряжения.
Если пульсации превышают допустимые значения (например, более 1% от среднего напряжения для чувствительной электроники), применяют дополнительные меры снижения:
- Увеличение емкости конденсаторов фильтра. Обычно емкости берутся в диапазоне от 10 мкФ до нескольких сотен микрофарад, в зависимости от частоты и нагрузки.
- Использование LC-фильтров, где катушка индуктивности с низким сопротивлением в последовательном соединении снижает высокочастотные колебания.
- Применение экранирования и правильного заземления для уменьшения внешних электромагнитных помех.
- Размещение фильтра максимально близко к нагрузке для снижения влияния паразитных индуктивностей проводников.
- Использование стабилизаторов напряжения после фильтра для дополнительного выравнивания выходного сигнала.
Особое внимание уделяется выбору качественных компонентов с низким ESR (эквивалентным последовательным сопротивлением) у конденсаторов и высокой добротностью у катушек, что влияет на эффективность фильтрации.
Для выявления и устранения помех следует проводить спектральный анализ сигнала, выделяя гармоники и высокочастотные шумы. В случае выявления узкополосных помех эффективны дополнительные LC- или RC-фильтры на проблемных частотах.
Рекомендуется фиксировать параметры в различных режимах работы, включая максимальную нагрузку и переходные процессы, чтобы гарантировать стабильность напряжения во всех условиях.
Вопрос-ответ:
Какие основные методы преобразования ШИМ сигнала в постоянное напряжение?
Для преобразования ШИМ сигнала в постоянное напряжение чаще всего используют фильтрацию с помощью RC- или LC-фильтров. RC-фильтр состоит из резистора и конденсатора и подходит для простых задач с низкой частотой. LC-фильтр, включающий катушку индуктивности и конденсатор, обеспечивает более глубокое сглаживание, особенно при высоких частотах ШИМ. Иногда применяют комбинированные схемы и стабилизаторы напряжения для достижения стабильного и чистого выходного сигнала.
Как правильно подобрать параметры фильтра для сглаживания ШИМ сигнала?
Выбор параметров фильтра зависит от частоты ШИМ и требуемого уровня пульсаций на выходе. Для RC-фильтра нужно рассчитать постоянную времени τ = R × C, которая должна быть значительно больше периода ШИМ сигнала. Для LC-фильтра важна добротность контура и согласование с нагрузкой, чтобы избежать резонансов и снизить пульсации. Обычно для точного подбора используют расчеты с учетом сопротивления нагрузки и частотных характеристик компонентов.
Почему после фильтрации ШИМ сигнала часто требуется дополнительная стабилизация напряжения?
Фильтры сглаживают пульсации, но не гарантируют постоянство выходного напряжения при изменениях нагрузки или параметров питания. Колебания напряжения и шумы могут сохраняться, что негативно сказывается на чувствительной электронике. Стабилизаторы, такие как линейные или импульсные, обеспечивают стабильное напряжение, компенсируя отклонения и защищая оборудование от скачков и помех.
Как влияет частота ШИМ сигнала на качество выходного постоянного напряжения?
Чем выше частота ШИМ, тем проще сгладить сигнал с помощью фильтра, поскольку пульсации становятся менее заметными и их частота выше, что упрощает фильтрацию. При низкой частоте пульсации имеют большую амплитуду и длительность, что требует более громоздких фильтров с большими емкостями и индуктивностями. Поэтому для качественного преобразования рекомендуется выбирать частоту ШИМ выше нескольких килогерц.
Какие распространённые ошибки встречаются при реализации схемы преобразования ШИМ в постоянное напряжение?
Часто недооценивают влияние паразитных элементов в цепи, например, сопротивления катушки или ESR конденсаторов, что снижает эффективность фильтрации. Неправильный подбор компонентов приводит к недостаточному сглаживанию или нестабильности выходного напряжения. Также встречаются ошибки в расположении элементов, из-за которых возникают помехи или наводки. Важна точная настройка схемы с учётом всех параметров нагрузки и источника сигнала.
