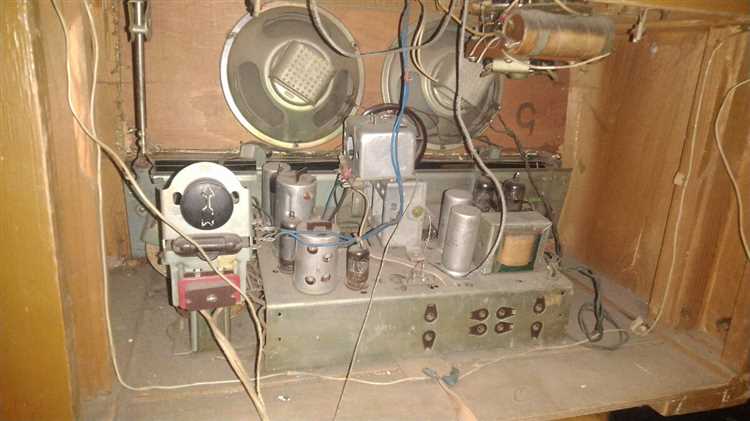

Многие ламповые радиолы, выпущенные в середине XX века, не предусматривали наличие стабилизированного напряжения 5 В, поскольку подобное питание не требовалось для их штатных каскадов. Однако при модернизации таких устройств – например, для добавления Bluetooth-модуля, цифрового тюнера или микроконтроллера – возникает необходимость в надежном источнике постоянного напряжения 5 В с минимальным уровнем пульсаций.
Первый способ – применение линейного стабилизатора напряжения, например, 7805. Для его работы требуется входное напряжение не ниже 7 В. В ламповой технике можно задействовать накальный трансформатор, подав на выпрямитель напряжение 6,3 В переменного тока, после чего использовать сглаживающий фильтр и стабилизатор. При этом важно обеспечить теплоотвод, так как падение напряжения на стабилизаторе сопровождается значительным выделением тепла.
Второй подход – использование импульсного понижающего преобразователя (DC-DC). Он обеспечивает высокий КПД и позволяет получать 5 В даже при более высоком входном напряжении, например, от анодного трансформатора через отдельную обмотку или от автономного источника. Модули на базе LM2596 или аналогичных контроллеров можно настроить на выходное напряжение 5 В с точностью до 1–2 %.
Альтернативный способ – внедрение отдельного маломощного трансформатора на 6–9 В с последующим выпрямлением, сглаживанием и стабилизацией. Такой трансформатор легко разместить в корпусе радиолы при условии достаточного свободного пространства. Этот метод предпочтителен при сохранении основной схемотехники устройства без вмешательства в штатный блок питания.
Все способы требуют учета электромагнитной совместимости, особенно при установке импульсных преобразователей. Следует предусмотреть фильтры на входе и экранирование для исключения помех, способных повлиять на работу высокочастотных каскадов радиолы. Также важно соблюдать электробезопасность при работе с высоковольтными цепями анодного питания.
Использование понижающего трансформатора с дополнительной обмоткой
Оптимально использовать трансформатор с сетевой первичной обмоткой (220 В) и дополнительной вторичной обмоткой, намотанной вручную на напряжение 5–6 В с учётом падения напряжения на диодном выпрямителе и стабилизаторе. Для токов до 1 А достаточно сечения провода 0,5 мм². Намотку производят виток к витку с изоляцией между слоями, если обмотка многоуровневая.
После намотки выход дополнительной обмотки подключается к диодному мосту на кремниевых диодах (например, 1N5408), за которым устанавливается фильтрующий электролитический конденсатор ёмкостью 1000–2200 мкФ на напряжение не менее 10 В. Для стабилизации применяют линейный стабилизатор 7805 с радиатором. При токах до 500 мА охлаждение можно минимизировать, но при большем токе радиатор обязателен.
Особое внимание следует уделить экранировке трансформатора и надёжной изоляции дополнительной обмотки от остальных цепей, особенно в случае использования в корпусе, где уже присутствуют высоковольтные элементы. Важно предусмотреть плавкий предохранитель по первичной обмотке и предусмотреть отвод тепла от стабилизатора.
Организация стабилизированного питания через параметрический стабилизатор
Для получения стабильных 5 В в ламповой радиоле возможно применение параметрического стабилизатора на основе стабилитрона и токоограничивающего резистора. Это простейшая схема, обеспечивающая относительно постоянное напряжение при незначительных колебаниях входного уровня и нагрузки.
В качестве стабилизирующего элемента целесообразно использовать стабилитрон с номинальным напряжением 5,1 В, например, Д814Д или импортный 1N4733A. Эти стабилитроны рассчитаны на ток стабилизации порядка 5–20 мА и позволяют обеспечить питание логических или цифровых узлов, таких как индикаторы, микросхемы ДЛЛ или оптопары.
Резистор подбирается в зависимости от напряжения на входе стабилизатора и требуемого тока нагрузки. Например, при входном напряжении 12 В и нагрузке 20 мА общий ток цепи составит около 30 мА, включая ток стабилитрона. В этом случае сопротивление рассчитывается по формуле: R = (Uвх − Uстаб) / Iобщ. Для указанных параметров это: (12 − 5,1) / 0,03 ≈ 230 Ом. Мощность резистора выбирается с запасом, не менее 0,5 Вт.
Для уменьшения пульсаций на выходе рекомендуется добавить параллельно стабилитрону конденсатор емкостью 100–470 мкФ с рабочим напряжением не ниже 10 В. Это особенно актуально при питании чувствительных к шуму схем.
Параметрический стабилизатор не компенсирует значительных колебаний входного напряжения, поэтому он должен питаться от источника с ограниченными пульсациями – например, после выпрямителя с фильтрующим конденсатором. При необходимости повышения стабильности целесообразно добавить каскад на эмиттерном повторителе, но это уже усложняет схему и требует дополнительного транзистора.
Такой способ особенно подходит в условиях ограниченного пространства и отсутствия импульсных преобразователей, характерных для ламповой аппаратуры, и позволяет организовать простое и компактное питание для вспомогательных цепей на 5 В.
Подключение линейного стабилизатора на базе 7805 к уже имеющемуся напряжению
Если в ламповой радиоле уже имеется нестабилизированное напряжение в пределах 9…15 В постоянного тока, можно организовать питание через 7805 следующим образом:
- Перед входом рекомендуется установить электролитический конденсатор 470–1000 мкФ с напряжением не ниже 25 В, чтобы сгладить пульсации.
- На выходе следует разместить керамический или электролитический конденсатор 100 нФ…470 мкФ для устойчивости и подавления высокочастотных шумов.
- Для повышения надёжности можно добавить диод Шоттки (например, 1N5819) между выходом и входом, катодом к выходу, чтобы защитить стабилизатор от обратного тока при отключении питания.
Если планируется длительная работа при токе более 300–400 мА, на корпус 7805 необходимо установить радиатор. Падение напряжения при токе 500 мА и входе 12 В приведёт к рассеянию примерно 3,5 Вт, что может перегреть корпус без теплоотвода.
Нагрузка (например, плата Arduino, Bluetooth-модуль, цифровая шкала) подключается напрямую к выходу стабилизатора. Общий провод обязательно должен быть общим с остальной схемой радиолы для предотвращения пульсаций и наводок.

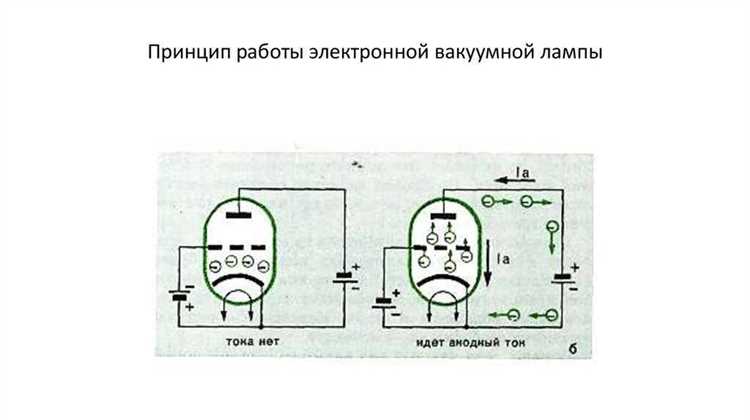

Применение импульсного преобразователя на базе DC-DC модуля
Импульсные понижающие преобразователи (buck-конвертеры) позволяют получить стабилизированные 5 В от источников постоянного напряжения в диапазоне 7–35 В. В контексте ламповой радиолы это может быть напряжение с анодной обмотки, дополнительного выпрямителя или даже с выходов накальных обмоток после выпрямления и сглаживания.
Для таких целей подходят готовые DC-DC модули на базе контроллеров типа LM2596 или XL4015. Они компактны, имеют встроенные дроссели и диоды Шоттки, а также позволяют точно выставить выходное напряжение при помощи многооборотного подстроечного резистора. Рекомендуется выбирать модули с минимальной выходной пульсацией и наличием электролитических и керамических конденсаторов на входе и выходе.
Подключение осуществляется следующим образом: вход модуля (обычно обозначен как VIN или IN+) подключается к источнику нестабилизированного напряжения, например, 12–24 В после выпрямителя. Выход (VOUT или OUT+) соединяется с потребителем 5 В, таким как цифровой модуль Bluetooth, микроконтроллер или индикаторная схема.
Если модуль предполагается устанавливать стационарно внутри шасси радиолы, следует обеспечить тепловой отвод от силового ключа – при нагрузке в 1–2 А корпус микросхемы может существенно нагреваться. В таких случаях полезна установка радиатора или использование модели с уже прикреплённой теплоотводящей пластиной.
Если в радиоле используется трансформатор с обмоткой накала на 6,3 В, это напряжение можно преобразовать в стабилизированные 5 В для питания низковольтной электроники. Такой способ особенно актуален при модернизации или внедрении цифровых компонентов в схему без вмешательства в силовую часть прибора.
Для получения постоянного напряжения потребуется собрать выпрямитель и добавить фильтрующий конденсатор. Далее – стабилизация, например, с помощью линейного стабилизатора типа 7805.
- Выпрямление: используется диодный мост на основе кремниевых диодов с допустимым током не менее 1 А. Напряжение после мостового выпрямителя составит около 8–9 В без нагрузки.
- Фильтрация: электролитический конденсатор на 1000–2200 мкФ × 16 В сгладит пульсации. При недостаточной ёмкости возможен шум или нестабильная работа нагрузки.
- Стабилизация: при использовании линейного стабилизатора 7805 следует учитывать, что падение напряжения на нём составляет 2–2,5 В. Поэтому на входе должно быть не менее 7,5 В при полной нагрузке.
Следует обратить внимание на тепловыделение. При токе 0,5 А на стабилизаторе рассеивается около 1,5–2 Вт тепла, поэтому необходим радиатор. Также желательно предусмотреть керамический конденсатор 0,1 мкФ на входе и выходе стабилизатора для подавления высокочастотных помех.
Подключение выпрямителя следует выполнять через отдельные провода от накальной обмотки, чтобы не повлиять на стабильность накала ламп. При наличии общей земли между схемой радиолы и дополнительной электроникой важно обеспечить правильную развязку, чтобы избежать замыкания по массе.

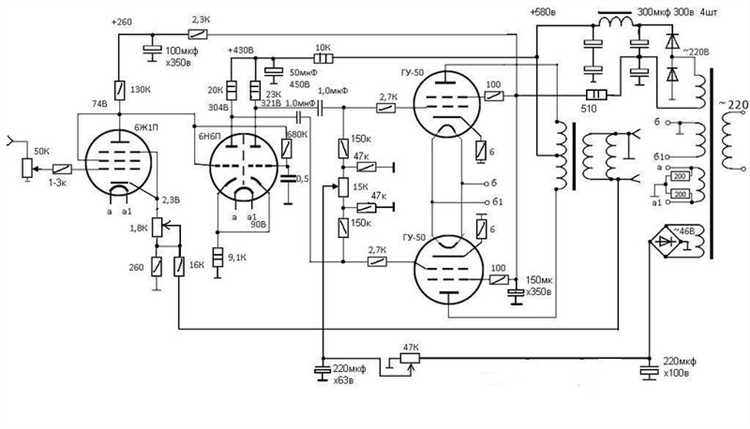

Проверка совместимости нагрузки с источником 5 В внутри схемы радиолы
Для стабильной работы устройства необходимо точно определить параметры нагрузки, подключаемой к источнику 5 В в ламповой радиоле. В первую очередь измеряется ток потребления нагрузки с помощью мультиметра в режиме амперметра. Значение не должно превышать максимально допустимый ток источника питания, иначе возможен перегрев или выход из строя компонентов.
Напряжение на нагрузке проверяется под рабочей нагрузкой. Оно должно оставаться в пределах ±5% от номинала 5 В. Если напряжение заметно проседает, это указывает на недостаточную мощность источника или высокое внутреннее сопротивление цепи питания.
Для оценки устойчивости источника полезно провести тесты с резистивной нагрузкой, эквивалентной максимальному току потребления. При этом контролируется температура стабилизатора и элементов фильтра, а также наличие пульсаций напряжения с помощью осциллографа.
При использовании импульсных преобразователей важно убедиться в отсутствии электромагнитных помех, способных влиять на работу ламповых каскадов. Для этого рекомендуется замерять уровни помех в точках подключения нагрузки и при необходимости использовать дополнительные фильтры или экранирование.
Совместимость по параметрам нагрузки и источника 5 В внутри радиолы обеспечивает долговременную работу без снижения качества звука и без риска выхода из строя компонентов питания.
Вопрос-ответ:
Какие методы получения 5 В наиболее подходят для ламповой радиолы с минимальными переделками схемы?
Для ламповой радиолы часто применяют понижающий трансформатор с дополнительной обмоткой, который обеспечивает необходимое напряжение без значительных изменений конструкции. Также распространён вывод напряжения 5 В из цепи накала с помощью выпрямителя и фильтра, что позволяет использовать уже существующий источник питания с минимальными затратами.
Можно ли получить стабильные 5 В с помощью линейного стабилизатора 7805, если исходное напряжение слишком высоко?
Использование 7805 требует, чтобы входное напряжение превышало 5 В минимум на 2 В, иначе стабилизация не будет работать корректно. При слишком высоком напряжении важно предусмотреть мощный радиатор для 7805, поскольку избыточная разница напряжения преобразуется в тепло. Если исходное напряжение значительно выше, лучше сначала понизить его с помощью трансформатора или DC-DC преобразователя.
Как проверить, что нагрузка на источник 5 В в ламповой радиоле совместима и не приведёт к сбоям?
Необходимо измерить потребляемый ток нагрузки и сравнить его с максимальной отдачей источника 5 В. Также важно учитывать падение напряжения при нагрузке и проверить работу при максимальной нагрузке с помощью мультиметра и осциллографа, чтобы исключить сильные пульсации или просадки, которые могут нарушить работу радиолы.
В каких случаях лучше использовать импульсный DC-DC преобразователь для получения 5 В вместо классических методов?
Если источник питания обеспечивает напряжение значительно выше 5 В и необходима высокая энергоэффективность при малых габаритах, применяют импульсные DC-DC преобразователи. Они меньше греются и экономят энергию по сравнению с линейными стабилизаторами. Однако их стоит использовать при наличии подходящих технических знаний и внимательном подборе компонентов, так как они сложнее по конструкции.
