Использование эндоскопа для диагностики состояния цилиндров двигателя позволяет визуально выявить задиры без разборки мотора. Эти повреждения проявляются в виде продольных борозд, локальных задиров металла и участков с аномальным отражением света. В отличие от равномерного рабочего износа, задиры имеют прерывистую структуру и могут начинаться с точечного повреждения, постепенно развиваясь вдоль хода поршня.
Наиболее часто задиры располагаются в зоне наибольшей нагрузки: около верхней мертвой точки и по направлению к выпускным клапанам. Через эндоскоп хорошо заметны участки с потемнением, следы перегрева, а также возможные частицы алюминия, пригоревшие к поверхности гильзы. Визуально они отличаются от заводской хонинговки отсутствием регулярного перекрестного рисунка.
Рекомендуется проводить осмотр при ярком направленном освещении и медленном движении эндоскопа вдоль стенки цилиндра. Оптимальное увеличение – 5–10 крат с фокусировкой на расстоянии 5–10 мм. При наличии сомнений важно делать фотофиксацию для последующего анализа и сравнения с эталонными изображениями типовых повреждений.
Эндоскопическая диагностика особенно важна при появлении симптомов повышенного расхода масла, падения компрессии или постороннего звука из цилиндра. Такие визуальные данные позволяют подтвердить механическое повреждение и принять решение о дальнейшем ремонте без полной разборки двигателя.
Признаки задиров на стенках цилиндров при визуальном осмотре
При осмотре цилиндров через эндоскоп задиры можно распознать по ряду характерных признаков. Один из ключевых – наличие продольных борозд различной глубины, расположенных по направлению хода поршня. Эти повреждения нарушают зеркальную поверхность цилиндра и хорошо различимы при нормальном освещении камеры эндоскопа.
Визуально задиры отличаются от обычного износа более резкой текстурой и выраженным контрастом с гладкими участками. Их края могут быть рваными или иметь следы локального оплавления, что указывает на перегрев и работу в условиях недостаточного смазывания. Повреждения часто начинаются в верхней части цилиндра и могут доходить до средней зоны рабочей поверхности.
Если камера эндоскопа оснащена функцией изменения угла обзора, стоит обратить внимание на микротрещины и отслоения покрытия, которые сопровождают глубокие задиры. Такие дефекты особенно заметны при освещении под углом – на видео они дают характерные блики и тени.
Дополнительный признак – металлический налёт или отложения на стенках, возникающие при контакте поршня с оголённым металлом. Наличие темных или радужных участков может свидетельствовать о высокотемпературной деформации.
Рекомендуется также провести сравнительный анализ состояния всех цилиндров. Если задиры выявлены только в одном, это может указывать на проблему с конкретным поршнем или форсункой, тогда как множественные повреждения – на общий сбой в системе смазки или охлаждения.
Чем отличаются вертикальные и поперечные задиры
Вертикальные задиры ориентированы вдоль оси цилиндра и возникают в большинстве случаев из-за нарушения масляной плёнки между поршнем и стенкой цилиндра. Такие повреждения часто связаны с перегревом, локальным клином кольца или присутствием твёрдых частиц в масле. Эндоскоп показывает эти дефекты как чёткие продольные полосы, начинающиеся от верхней части гильзы и продолжающиеся вниз.
Поперечные задиры встречаются значительно реже и обычно сигнализируют о более серьёзных механических нарушениях, например, разрушении верхнего компрессионного кольца, его проворачивании или контакте с инородным телом. Такие следы выглядят на эндоскопическом изображении как пересекающие цилиндр линии или изломанные сегменты, расположенные под углом к вертикальной оси.
Ключевое отличие заключается в характере нагрузки: вертикальные следы чаще указывают на системное изнашивание или нарушение смазки, тогда как поперечные – на кратковременное, но критическое воздействие. При диагностике важно оценивать не только направление царапин, но и их глубину, длину и расположение относительно верхней мёртвой точки поршня.
Для точной оценки характера задиров рекомендуется использовать эндоскоп с возможностью изменения угла обзора и масштабирования. Это позволяет определить, были ли задиры результатом абразивного воздействия, перегрева или механических повреждений, и принять обоснованное решение о дальнейших действиях – от хонинговки до замены гильзы.
Как выглядят задиры на холодном и прогретом двигателе
Эндоскопическая диагностика позволяет выявить разницу в характере задиров в зависимости от температуры двигателя. Визуальные признаки могут существенно отличаться из-за изменений в тепловых зазорах, вязкости масла и степени расширения материалов.
- На холодном двигателе задиры часто проявляются как чётко очерченные продольные царапины. Они могут быть узкими, но глубокими, с острыми краями. Такие повреждения чаще всего возникают из-за плохой смазки при запуске, когда масло не успело достичь рабочих поверхностей цилиндра.
- На эндоскопическом изображении видны светлые, металлически блестящие линии на фоне тёмного налёта. Нередко рядом наблюдаются участки задубевшего масла, особенно при использовании некачественного топлива или при перегарах.
- На прогретом двигателе задиры имеют более размытые контуры. Их ширина может быть больше, но глубина – меньше. Это связано с тем, что нагретые материалы становятся более пластичными, а масляная плёнка частично компенсирует износ.
- Эндоскоп показывает размазанные тёмные полосы с лёгкими следами полировки. Часто в зоне первого и второго компрессионных колец видны следы повышенного трения без выраженных повреждений.
Для точной оценки степени износа важно проводить осмотр как на холодном, так и на прогретом двигателе. Визуальное сравнение позволяет определить, связаны ли задиры с запуском без давления масла, перегревом или недостаточной смазкой в рабочем режиме. Также следует учитывать влияние конструкции мотора: алюсиловые и чугунные гильзы по-разному реагируют на температурные перепады.
Как определить глубину повреждений по эндоскопическому изображению
Темные или серые борозды с чёткими границами указывают на более глубокое повреждение с возможным задеванием сплава под хонинговочной сеткой. Если по краям таких борозд наблюдаются заусенцы, шероховатость или отколотые участки – речь идёт о повреждении, выходящем за пределы допустимого износа.
Наличие теней внутри канавок позволяет косвенно судить о глубине. Чем резче и насыщеннее тень по длине повреждения, тем выше вероятность того, что борозда глубокая и могла затронуть антикоррозийное покрытие или подложку. Такие случаи требуют микрометрического анализа, но уже по эндоскопии их можно заподозрить.
Важно оценивать масштаб изображения. На некоторых эндоскопах присутствует лазерная метка или калибровочная шкала. При наличии таких элементов можно приблизительно определить ширину и глубину борозд. Если же шкалы нет, полезно сопоставлять размеры повреждений с визуально узнаваемыми элементами цилиндра – например, шириной хонинговочных рисок или зазором между кольцами.
Также стоит учитывать форму края задиров. Плавные, «размазанные» кромки характерны для мягких отложений или частичного прихвата, тогда как острые, рваные контуры – признак того, что поршень или кольцо вырезали металл с усилием. Это часто указывает на серьёзные тепловые или механические повреждения с проникновением вглубь стенки.
Для точной интерпретации глубины необходимо сравнивать несколько участков цилиндра, включая визуально неповреждённые зоны. Это позволяет понять, насколько выбивается конкретный дефект из общей картины износа и требует ли он немедленного вмешательства.

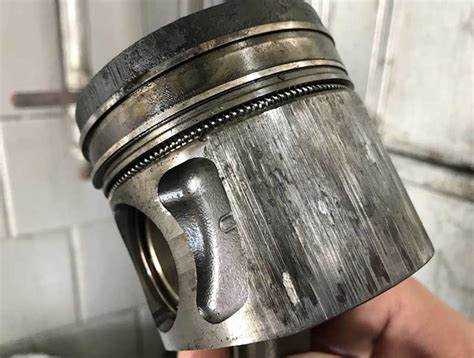

Типичные отличия задиров от отложений и нагара
При эндоскопии цилиндров важно отличать задиры от отложений и нагара, так как их природа, последствия и методы устранения принципиально различаются. Визуальные признаки позволяют достаточно точно идентифицировать каждый из этих дефектов.
- Задиры – это продольные или поперечные борозды на зеркале цилиндра, которые нарушают геометрию поверхности. Обычно они имеют чёткие границы, различимы при любом угле освещения и не стираются при прохождении поршня.
- Отложения – рыхлые или плотные включения на поверхности цилиндра, чаще всего локализованные в верхней части. Могут быть светло-коричневыми, серыми или чёрными. В отличие от задиров, они не врезаются в металл, а лежат поверх него.
- Нагар – представляет собой плотный углеродистый налёт. Он образуется в результате сгорания масла или топлива. Нагар чаще всего имеет однородную структуру, не повреждает основу цилиндра и может быть удалён без следа механическим способом.
Дополнительные отличия:
- Задиры видны даже при слабом освещении – они создают тени и отражают свет под углом, тогда как отложения и нагар сливаются с общей текстурой при плохой видимости.
- При проведении эндоскопа вдоль стенки цилиндра задиры вызывают «рябь» или искажение изображения, особенно при видеофиксации. Отложения такой эффект не вызывают.
- Если слегка сместить угол обзора эндоскопа, задиры сохраняют форму, а отложения могут менять контуры или «исчезать» – это связано с их поверхностным положением.
Для точной диагностики рекомендуется вращать коленвал вручную и наблюдать поведение дефекта в движении. Задиры будут оставаться статичными и углублёнными, в то время как отложения могут частично сдвигаться или разрушаться от потока воздуха при продувке.
На каких участках цилиндров задиры появляются чаще всего
Наибольшая концентрация задиров наблюдается в верхней третьей части стенки цилиндра, близко к зоне соприкосновения с поршневыми кольцами. Здесь усилия трения и тепловые нагрузки максимальны, что создает условия для локальных повреждений поверхности.
Особенно уязвимы участки рядом с замками поршневых колец, где происходит неоднородное распределение давления и возможен контакт металла с металлом при износе уплотнений. Визуально через эндоскоп можно увидеть линейные царапины или шероховатости именно в этой зоне.
Задиры часто возникают в районе верхнего и среднего компрессионных колец, где из-за недостатка смазки и повышенного трения появляются мелкие задиры и задиры средней глубины. Это обусловлено высокой температурой и слабой пленкой масла в этих местах.
Нижняя часть цилиндра, в зоне маслосъемных колец, реже страдает от задиров, так как здесь сохраняется более толстый слой смазки, и трение значительно снижается. Исключения составляют случаи сильного загрязнения масла или использования некачественного масла.
При эксплуатации с частыми резкими нагрузками и высокими оборотами увеличивается риск возникновения задиров возле переходов между рабочими зонами цилиндра – на стыке верхней и средней части. Эти участки через эндоскоп проявляют следы микротрещин и шероховатости.
Рекомендуется при эндоскопическом осмотре уделять особое внимание именно верхней трети цилиндра и зоне замков колец. Детальный анализ этих участков помогает своевременно обнаружить начальные стадии задиров и оценить необходимость ремонта.

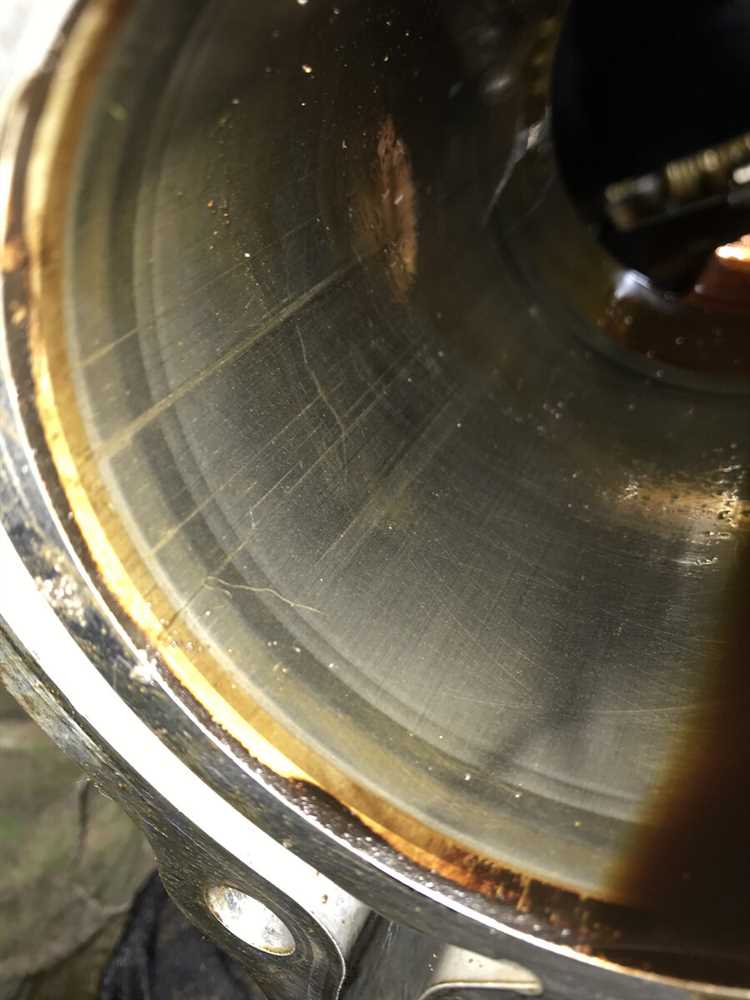

Особенности изображения задиров при разных углах камеры
При углах менее 90° (например, 45°) изображение задиров меняется: царапины могут казаться вытянутыми и менее контрастными, что связано с отражением света и искажением перспективы. В таких условиях важно менять положение эндоскопа для получения нескольких ракурсов, чтобы избежать пропуска мелких повреждений.
Камера, направленная под острым углом (< 30°), часто отражает блики от металлической поверхности, что затрудняет визуализацию задиров. В этом положении рекомендуется использовать направленное рассеянное освещение эндоскопа или корректировать яркость, чтобы снизить блеск и повысить видимость мелких дефектов.
Для точной диагностики комбинируют изображения с разных углов, что позволяет выявить не только поверхностные, но и скрытые глубинные задиры. При смене угла важно фиксировать ориентацию камеры относительно меток цилиндра, чтобы точно локализовать повреждения.
Рекомендация: при обследовании цилиндров необходимо плавно менять угол наклона эндоскопа в диапазоне от 30° до 90°, фиксируя изображения на каждом этапе. Такой подход обеспечивает максимальную информативность и минимизирует риск пропуска критичных задиров.
Как задиры выглядят при разных уровнях освещения эндоскопа
При низком уровне освещения задиры в цилиндрах выглядят менее заметными, границы повреждений размыты, детали рельефа слабо выделены. Поверхность кажется матовой, без четких бликов и теней, что затрудняет определение глубины и размера дефекта.
Средний уровень подсветки обеспечивает оптимальный контраст: задиры проявляются как участки с шероховатой текстурой и отражающимися краями. На поверхности видно нарушение гладкости, микротрещины и мелкие заусенцы. Световые блики помогают выделить микронеровности и углы повреждений.
Высокая интенсивность освещения делает задиры ярко выраженными за счет сильных бликов на выступах и резких теней в углублениях. Однако излишняя яркость может создавать засветы и отражения, скрывая детали и усложняя анализ. В таких условиях задиры выглядят контрастными, но части рельефа могут сливаться с бликами, снижая информативность.
Рекомендуется настраивать освещение эндоскопа плавно, выбирая уровень, при котором текстура задиров максимально контрастна, а детали поверхности читаются без засветов. Оптимальная подсветка варьируется в зависимости от состояния цилиндра и угла обзора камеры.
Вопрос-ответ:
Какие визуальные признаки позволяют отличить задиры от других повреждений на стенках цилиндров при осмотре эндоскопом?
Задиры обычно проявляются как продольные или поперечные царапины с металлическим блеском, которые часто имеют шероховатую структуру и локализованы на участках, подверженных трению поршня о стенку цилиндра. В отличие от отложений или нагара, задиры не имеют темного или смолистого налета, а их края могут быть слегка приподнятыми и неровными. При хорошем освещении эндоскопа задиры видны как яркие полосы на матовом фоне поверхности цилиндра.
Как влияет качество освещения эндоскопа на видимость задиров внутри цилиндра?
Освещение играет важную роль при визуализации задиров через эндоскоп. Слишком яркий свет может создавать блики и искажать изображение, затрудняя точное определение границ повреждений. При слабом освещении детали царапин становятся менее заметными, особенно если задиры мелкие. Оптимальным считается средний уровень подсветки, который позволяет четко различать шероховатости и блеск металлической поверхности без лишних отражений. Регулировка угла света также помогает лучше выявить глубину и направление повреждений.
Можно ли определить глубину и тяжесть задиров только по эндоскопическому изображению без демонтажа двигателя?
Определение глубины задиров по эндоскопу возможно, но требует опыта и внимательного анализа. Внешний вид царапин позволяет судить о степени повреждения — глубокие задиры выглядят как четко выраженные канавки с резкими краями и могут отражать свет сильнее, чем поверхностные. Однако эндоскоп ограничен в разрешении и углах обзора, поэтому точное измерение глубины обычно невозможно. Для более детальной оценки часто требуется дальнейшая диагностика, например, замер микрометром после частичного разборки.
Какие участки цилиндра наиболее подвержены возникновению задиров и почему?
Задиры чаще всего появляются в зонах активного контакта поршневых колец с поверхностью цилиндра, особенно в верхней части рабочей камеры. Здесь максимальные нагрузки и температурные перепады, что способствует усиленному износу. Кроме того, участки с недостаточным смазыванием, либо где поверхность цилиндра имеет микронеровности, также подвержены риску появления задиров. Иногда задиры возникают возле маслосъемных колец, где происходит интенсивное трение и накопление микрочастиц износа.
