Привод спидометра на ВАЗ 2109 представляет собой механическое устройство, соединяющее коробку передач с тросом, передающим вращение на спидометр. Его демонтаж необходим при замене изношенного узла, устранении течи масла в районе посадочного отверстия или диагностике некорректных показаний спидометра. В большинстве случаев привод крепится к коробке передач болтом и фиксируется стопорной пластиной.
Перед началом работ следует заглушить двигатель, отключить массу и дождаться полного остывания трансмиссии. Доступ к приводу осуществляется снизу автомобиля, поэтому требуется наличие ямы, подъемника или надежных опор. Для снятия потребуется накидной ключ на 10 мм, плоская отвертка и емкость для сбора возможных подтеков масла.
Важно учитывать конструктивные отличия коробок передач: на карбюраторных моделях привод может быть закреплен иначе, чем на инжекторных. При демонтаже необходимо освободить фиксатор, аккуратно вытащить привод вместе с шестерней, избегая повреждения уплотнительного кольца. Если шестерня осталась внутри, её извлечение потребует пинцета или изогнутой проволоки.
После демонтажа рекомендуется визуально оценить состояние ведущей шестерни и втулки. При наличии износа зубьев, деформации корпуса или следов утечек через сальник, замену следует производить в сборе. Повторная установка возможна только после очистки посадочного места и нанесения небольшого количества трансмиссионного масла на уплотнение.
Где находится привод спидометра на коробке передач ВАЗ 2109
Привод спидометра на ВАЗ 2109 установлен в верхней части главной передачи коробки передач, со стороны водителя. Его корпус выполнен в виде цилиндрического узла, вставленного в гнездо картера. Находится он между кронштейном троса сцепления и кронштейном крепления электропроводки, примерно на уровне стыка двух половин картера КПП.
Идентифицировать привод можно по выступающему пластиковому корпусу с крепёжным фланцем и фиксирующим болтом на 10 мм. В корпус вставляется трос спидометра, зафиксированный пластиковой гайкой. Сама передача движения осуществляется за счёт зубчатой шестерни, вращающейся от главной пары.
Доступ к приводу возможен как сверху, при снятом аккумуляторе и воздушном фильтре, так и снизу автомобиля с использованием подъемника или ямы. Для наглядности рекомендуется проследить путь троса от панели приборов до точки входа в корпус трансмиссии – он ведёт прямо к приводу.
Перед началом демонтажа стоит убедиться в чистоте зоны вокруг узла, чтобы предотвратить попадание грязи внутрь картера при извлечении привода.
Как получить доступ к приводу без снятия лишних узлов
Для минимизации разборки при демонтаже привода спидометра на ВАЗ 2109 следует использовать последовательный и точный подход. Основная задача – добраться до узла со стороны моторного отсека, не разбирая избыточных элементов трансмиссии или подвески.
- Заглушите двигатель и отключите минусовую клемму аккумулятора.
- Поддомкратьте переднюю часть автомобиля и надежно зафиксируйте её на опорах. Этого достаточно, чтобы получить доступ к задней части коробки передач.
- Снимите воздушный фильтр в сборе. Это даст прямой доступ к верхней части трансмиссии, где расположен корпус привода спидометра.
- Отсоедините трос спидометра от корпуса. Удерживайте гайку на креплении ключом на 17 мм и аккуратно выверните трос.
- Перед снятием самого привода очистите прилегающую область от грязи, чтобы избежать попадания пыли внутрь коробки передач.
Никаких дополнительных компонентов снимать не требуется – при правильной последовательности доступа достаточно демонтировать только воздушный фильтр. Снизу автомобиля снимать защиту картера и другие элементы не нужно, если работы ведутся аккуратно и инструменты подходят по длине и профилю.
После демонтажа привода спидометра, при установке нового, обязательно проверьте наличие и состояние уплотнительного кольца – оно предотвращает утечку масла из коробки передач.
Инструменты и материалы, необходимые для демонтажа
Для снятия привода спидометра на ВАЗ 2109 потребуется минимальный, но точный набор инструментов. В первую очередь необходим рожковый ключ на 10 мм для откручивания крепёжного болта, фиксирующего привод к корпусу коробки передач.
Также понадобится плоская отвёртка с прочным лезвием – она используется для аккуратного поддевания корпуса привода без повреждения посадочного места. В случае прикипания рекомендуется дополнительно применить аэрозольный проникающий состав (например, WD-40) для облегчения извлечения.
Для удобства доступа в ограниченном пространстве желательно использовать торцевую головку с трещоткой и удлинителем, особенно если демонтаж осуществляется без снятия воздухофильтра или других навесных элементов.
Необходим также чистый ветошь для удаления грязи вокруг места установки привода и ёмкость для сбора масла, так как при демонтаже возможно незначительное вытекание трансмиссионной жидкости.
После снятия привода рекомендуется заменить уплотнительное кольцо (резиновый сальник) – оно не входит в комплект привода, поэтому его следует подготовить заранее. Размер уплотнителя: внутренний диаметр – 15 мм, внешний – 24 мм, толщина – 6 мм.
Наличие резиновых перчаток облегчит работу и защитит кожу от масла и очистителей. Освещение желательно обеспечить переносной светодиодной лампой, особенно при выполнении работ в тёмное время суток или в условиях ограниченной видимости.

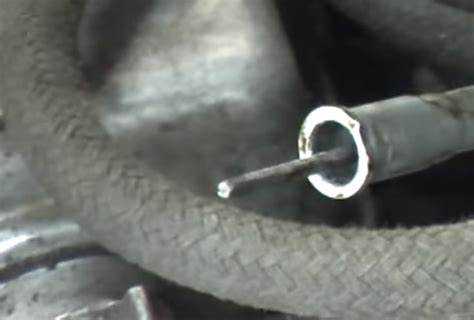

Порядок отсоединения тросика спидометра от привода
Перед началом работ убедитесь, что двигатель заглушён и автомобиль зафиксирован на ровной поверхности. Для удобства можно приподнять переднюю часть машины и снять правое колесо, чтобы обеспечить доступ к приводу спидометра со стороны коробки передач.
Тросик спидометра крепится к приводу с помощью накидной гайки. Найдите место входа троса в корпус коробки передач – он расположен с левой стороны ближе к задней части силового агрегата. Используйте рожковый ключ на 19 мм для откручивания гайки. При наличии сильного загрязнения предварительно очистите резьбу щеткой по металлу и обработайте соединение проникающей смазкой, чтобы избежать повреждения резьбы.
После ослабления гайки аккуратно отсоедините наконечник троса от привода. Избегайте резких движений – пластиковая оплетка троса может быть повреждена. Убедитесь, что с торца троса не выпало внутреннее стальное жило. При его выпадении сразу зафиксируйте его во избежание замятия или деформации.
Если трос демонтируется полностью, проследите его маршрут вдоль моторного отсека и отсоедините все фиксаторы, удерживающие его от перемещения. Обратите внимание на состояние наконечника: при наличии трещин или следов износа трос необходимо заменить.
Как открутить крепёж привода спидометра
Привод спидометра на ВАЗ 2109 крепится к корпусу коробки передач при помощи одного болта с головкой под ключ «на 10». Этот болт фиксирует прижимную пластину, удерживающую корпус привода в гнезде картера.
- Отсоедините тросик спидометра от привода, чтобы он не мешал доступу к болту крепления.
- Очистите область вокруг крепёжного болта от грязи и масла – это упростит процесс откручивания и снизит риск попадания загрязнений внутрь коробки передач.
- Используйте накидной или торцовый ключ «на 10». Головка болта может иметь коррозию, поэтому при наличии трудностей примените проникающую смазку (например, WD-40) и выждите 5–10 минут.
- Откручивайте болт аккуратно, без рывков. Если чувствуется сопротивление, прекратите усилия и повторно нанесите смазку. Попытка сорвать болт силой может повредить резьбу в корпусе коробки передач.
- После выкручивания болта снимите прижимную пластину и аккуратно потяните корпус привода вверх, покачивая его из стороны в сторону, чтобы извлечь его без деформации уплотнительного кольца.
Храните крепёжный болт и прижимную пластину в чистом месте для обратной установки. При обнаружении повреждений на болте или резьбе, замените элементы новыми оригинальными запчастями.
Особенности извлечения привода из корпуса коробки
Перед извлечением привода спидометра необходимо убедиться, что трос спидометра полностью отсоединён и не создает препятствий для снятия. Для доступа к приводу на ВАЗ 2109 потребуется снять защитный кожух или грязезащитный экран, если он установлен.
Извлечение осуществляется через отверстие корпуса коробки передач, где привод закреплен шлицевым соединением и фиксирующей гайкой. Для начала следует аккуратно открутить фиксирующую гайку, используя ключ на 19 мм, контролируя, чтобы не повредить резьбу и не сорвать грани гайки.
При извлечении привода из корпуса важно проверять состояние сальника, через который проходит вал привода. Если сальник изношен или повреждён, его необходимо заменить, чтобы избежать утечек масла из коробки передач.
Вынимая привод, следует избегать чрезмерных усилий и рывков, чтобы не повредить пластиковую втулку или шестерёнки внутри привода. При необходимости можно слегка покачивать привод из стороны в сторону, чтобы освободить его из посадочного места.
После извлечения привода рекомендуется осмотреть вал и шестерни на наличие износа, задиров или повреждений. При обнаружении дефектов привод подлежит замене или ремонту с использованием оригинальных комплектующих ВАЗ 2109.
При обратной установке следует нанести на посадочную часть небольшое количество масла трансмиссии для облегчения монтажа и улучшения герметичности.
Что осмотреть на приводе перед установкой нового
Проверьте корпус привода на наличие трещин и деформаций, особенно в зоне крепления к коробке передач. Любые повреждения могут привести к неплотному прилеганию и быстрому износу.
Осмотрите вал приводного вала на износ и коррозию. Шероховатости или следы ржавчины ухудшают работу тросика и требуют зачистки или замены детали.
Обратите внимание на состояние уплотнительного резинового кольца. Оно должно быть целым, без трещин и деформаций для предотвращения попадания грязи и влаги внутрь корпуса.
Проверьте исправность зубчатого соединения внутри привода. Зубья должны быть целыми и не стертыми, чтобы обеспечить правильную передачу вращения.
Убедитесь в отсутствии смазки на наружных поверхностях, кроме рекомендованных участков внутри механизма. Излишки масла могут загрязнить окружающие детали.
Проверьте осевой люфт вала. Наличие сильного люфта свидетельствует о внутреннем износе и необходимости замены привода.
Перед установкой нового привода убедитесь, что место крепления и сопряжённые детали очищены от грязи и коррозии для надёжного монтажа.
Как установить новый или отремонтированный привод обратно
Перед установкой убедитесь в отсутствии повреждений и загрязнений на шлицах привода и посадочном месте в корпусе КПП. Очистите их от пыли и старой смазки.
Нанесите тонкий слой технической смазки на шлицы вала привода и внутреннюю полость корпуса, чтобы обеспечить легкость монтажа и предотвратить заедание.
Аккуратно вставьте привод в посадочное отверстие, совмещая шлицы, не применяйте излишних усилий – при сопротивлении проверьте правильность позиционирования.
После полного входа привода проверьте, что он надежно зафиксирован в корпусе и не имеет люфта по оси вращения.
Закрутите крепежные винты или гайки привода с рекомендуемым усилием, чтобы избежать их самопроизвольного отвинчивания, но не перетягивайте, чтобы не повредить резьбу.
Подсоедините трос спидометра, тщательно зафиксировав наконечник в приводе. Проверьте легкость вращения троса без заеданий и перекручиваний.
После монтажа выполните проверку работы спидометра на коротком пробеге, чтобы убедиться в корректности показаний и отсутствии посторонних шумов в приводе.
Вопрос-ответ:
Какие инструменты понадобятся для снятия привода спидометра на ВАЗ 2109?
Для демонтажа привода спидометра потребуется набор ключей (обычно на 8 мм или 10 мм), отвертка с крестообразным жалом, а также пассатижи или маленькие плоскогубцы. Иногда может пригодиться WD-40 или другой проникающий состав для облегчения откручивания крепежа, особенно если болты закисли. Наличие фонарика поможет лучше видеть в труднодоступных местах коробки передач.
Как правильно отсоединить тросик спидометра от привода без повреждений?
Чтобы отсоединить тросик, сначала нужно зафиксировать привод, чтобы он не проворачивался. Затем аккуратно поверните фиксирующую гайку тросика против часовой стрелки до полной отвязки. Если гайка тугая, можно слегка обработать соединение проникающим маслом и дать время для впитывания. При сильном усилии важно не использовать рычаги, чтобы не повредить резьбу или пластиковую часть тросика.
Что делать, если привод спидометра застрял в корпусе коробки передач?
В случае заедания привода нужно аккуратно попытаться покачать его из стороны в сторону, чтобы разбить коррозию или загрязнения. Рекомендуется обработать место соединения проникающей смазкой и подождать некоторое время. Ни в коем случае не стоит применять чрезмерную силу или удары, чтобы не повредить корпус коробки. Если самостоятельные действия не помогают, лучше обратиться к специалистам для демонтажа.
Как проверить работоспособность привода спидометра после его снятия?
После извлечения привода можно проверить его механическую часть, вращая вал вручную. Вал должен вращаться свободно, без заеданий и посторонних шумов. Также стоит осмотреть пластиковые зубья на шестерне — они не должны быть стерты или повреждены. При наличии люфта или поломок привод лучше заменить новым или отремонтировать. Проверку работы в составе автомобиля проводят после установки с подключенным тросиком и проверкой показаний спидометра на ходу.
Нужно ли снимать коробку передач для замены привода спидометра на ВАЗ 2109?
Снимать коробку передач при замене привода спидометра не требуется. Доступ к приводу возможен через отверстие в корпусе коробки, обычно расположенное с левой стороны. Для удобства работы можно снять защиту картера и очистить зону вокруг, но полноценный демонтаж коробки не нужен. Это позволяет упростить процесс и сократить время ремонта.
Какие инструменты понадобятся для снятия привода спидометра на ВАЗ 2109?
Для снятия привода спидометра на ВАЗ 2109 потребуются стандартные инструменты: ключи на 10 и 13 мм для откручивания крепежа, отвертка крестовая для отсоединения тросика, а также небольшая плоская отвертка для аккуратного снятия защитного колпачка. Иногда может понадобиться смазка или WD-40, если крепеж сильно прикипел. Рекомендуется также иметь тряпку, чтобы протереть место установки и предотвратить попадание грязи внутрь коробки передач.
Как правильно отсоединить тросик спидометра, чтобы не повредить его и привод?
Отсоединять тросик следует осторожно, чтобы избежать повреждений. Сначала убедитесь, что автомобиль стоит на нейтральной передаче и двигатель выключен. Осмотрите место крепления тросика к приводу и аккуратно, при помощи крестовой отвертки, ослабьте фиксирующий винт или зажим. Затем слегка поверните тросик против часовой стрелки, чтобы он освободился из резьбы привода. Не применяйте чрезмерных усилий и не тяните тросик резко, так как можно повредить внутренние жилы или резьбу на приводе. После отсоединения проверьте тросик на наличие изломов и износа, чтобы избежать дальнейших проблем при сборке.
