Типичное напряжение стабилизации стабилитронов варьируется от 2 В до 200 В. Например, стабилитрон с маркировкой 1N4733A поддерживает напряжение 5,1 В при токе 49 мА. При этом важно учитывать мощность рассеивания, которая чаще всего составляет 0,5 Вт, 1 Вт или 1,3 Вт в зависимости от корпуса. Превышение этих значений приводит к перегреву и разрушению прибора.
Для корректной работы стабилитрон всегда включается в цепь с ограничительным резистором, который рассчитывается по закону Ома с учетом максимально допустимого тока. Например, если требуется стабилизировать 12 В с помощью стабилитрона на 5,6 В при токе нагрузки 20 мА, и напряжение питания 15 В, то резистор должен ограничивать ток до безопасного уровня – около 62 Ом с запасом по мощности не менее 0,5 Вт.
При проектировании схем важно учитывать температурный коэффициент напряжения стабилизации. Для некоторых стабилитронов он положителен, для других – отрицателен. Это означает, что при изменении температуры напряжение стабилизации может увеличиваться или уменьшаться, что нужно компенсировать подбором соответствующих элементов или применением стабилитронов с нулевым температурным дрейфом (например, в диапазоне 5,6–5,8 В).
Принцип стабилизации напряжения на стабилитроне
Стабилитрон работает в режиме обратного пробоя, где при достижении определённого напряжения – называемого напряжением стабилизации – ток резко возрастает, а напряжение на переходе остаётся почти неизменным. Это свойство используется для поддержания постоянного напряжения в цепи независимо от колебаний входного напряжения или изменения нагрузки.
Основные условия для стабильной работы стабилитрона:
- Стабилитрон подключается в обратной полярности: анод к минусу, катод к плюсу источника.
- В цепь последовательно включается ограничительный резистор, который ограничивает ток через стабилитрон.
Алгоритм стабилизации:
- Когда входное напряжение ниже напряжения стабилизации – стабилитрон закрыт, ток через него практически не течёт.
- При достижении напряжения стабилизации начинается обратный пробой, стабилитрон открывается.
- Дальнейшее увеличение входного напряжения не приводит к значительному изменению напряжения на стабилитроне: весь «излишек» напряжения падает на резисторе, при этом возрастает ток через стабилитрон.
Напряжение на стабилитроне остаётся практически постоянным в пределах рабочего тока. При этом важно обеспечить, чтобы:
- Ток через стабилитрон не был ниже минимального стабилизирующего (указывается в паспорте прибора), иначе стабилизация нарушится.
- Не превышался максимально допустимый ток, чтобы не повредить прибор.
Для расчёта токоограничивающего резистора используется формула:
R = (Uвх — Uстаб) / Iобщ,
где Uвх – входное напряжение, Uстаб – напряжение стабилизации стабилитрона, Iобщ – суммарный ток нагрузки и минимально необходимый ток стабилитрона.
При правильном подборе параметров стабилитрон эффективно поддерживает заданный уровень напряжения в цепях малой и средней мощности.
Как подключить стабилитрон в цепь постоянного тока
Для стабилизации напряжения стабилитрон включается в цепь в обратном направлении – анод подключается к отрицательному потенциалу, катод – к положительному. Такое включение позволяет стабилитрону поддерживать фиксированное напряжение на себе при превышении порога пробоя.
Чтобы стабилитрон работал корректно, последовательно с ним в цепь включают токоограничивающий резистор. Он ограничивает ток через стабилитрон, предотвращая его перегрев и повреждение. Резистор соединяется последовательно со стабилитроном, а точка стабилизации снимается с катода относительно общего провода.
Номинал резистора рассчитывается по формуле: R = (Uвх – Uстаб) / Iстаб, где:
Uвх – напряжение питания,
Uстаб – стабилизированное напряжение,
Iстаб – рабочий ток стабилитрона (обычно указывается в документации).
Если, например, требуется получить 5,6 В при входном напряжении 12 В и рабочем токе стабилитрона 10 мА, номинал резистора составит:
R = (12 – 5,6) / 0,01 = 640 Ом. Ближайшее стандартное значение – 680 Ом.
Стабилитрон нельзя подключать напрямую к источнику питания без резистора – это приведёт к чрезмерному току и выходу прибора из строя.
Параллельно стабилитрону можно подключать нагрузку, если требуется стабилизированное напряжение на внешнем устройстве. Важно учитывать ток потребления нагрузки и выбирать резистор таким образом, чтобы суммарный ток через резистор обеспечивал как минимум минимально допустимый ток стабилитрона и ток нагрузки вместе.
Выбор номинала стабилитрона по напряжению и току
Выбор стабилитрона начинается с определения требуемого стабилизированного напряжения. Например, если требуется поддерживать 9 В на нагрузке, подбирается стабилитрон с напряжением стабилизации, близким к этому значению, например, 9,1 В.
Далее рассчитывается ток, проходящий через стабилитрон. Он должен быть выше минимального значения, необходимого для уверенной стабилизации, и ниже максимального допустимого по паспорту. Минимальный ток обычно составляет 1–5 мА, а максимальный – от 20 до 200 мА, в зависимости от корпуса и теплового режима. Например, для стабилитрона 1N4739A (9,1 В) максимальный ток – 76 мА при рассеиваемой мощности 1 Вт.
Для подбора токоограничивающего резистора используется закон Ома:
R = (Uвх - Uст) / (Iст + Iнаг)
Где Uвх – напряжение питания, Uст – напряжение стабилизации, Iст – ток через стабилитрон, Iнаг – ток нагрузки. Например, при входном напряжении 12 В, стабилизации на 9,1 В и токе нагрузки 10 мА, выбирается ток стабилитрона 10 мА, тогда:
R = (12 В – 9,1 В) / (10 мА + 10 мА) = 145 Ом
Ближайшее стандартное значение – 150 Ом. Мощность резистора рассчитывается по формуле P = (Uвх - Uст)² / R. В приведённом примере мощность составит около 0,056 Вт, но с запасом выбирается резистор на 0,25 Вт.
При выборе стабилитрона также учитывается тепловая мощность. Если рассеиваемая мощность приближается к предельной, требуется радиатор или уменьшение тока. Для длительной работы предпочтительно не превышать 70% от номинала по мощности.
Роль балластного резистора при работе стабилитрона
Балластный резистор ограничивает ток, протекающий через стабилитрон, предотвращая его выход из строя. Без него при превышении напряжения стабилизации ток резко возрастает, что приводит к перегреву и разрушению полупроводникового перехода.
Резистор подключается последовательно со стабилитроном в цепи постоянного тока. Его сопротивление рассчитывается с учётом минимального и максимального тока стабилизации, а также падения напряжения на стабилитроне. Формула для расчёта:
R = (Uвх - Uст) / Iсумм
Где:
Uвх – входное напряжение;
Uст – напряжение стабилизации;
Iсумм – сумма тока нагрузки и минимального тока через стабилитрон.
Резистор должен выдерживать мощность, рассеиваемую при максимальном входном напряжении. Мощность рассчитывается по формуле:
P = (Uвх - Uст)² / R
Недостаточное сопротивление приведёт к превышению допустимого тока через стабилитрон. Слишком большое сопротивление может вызвать недостаточную стабилизацию из-за падения тока ниже рабочего диапазона. Поэтому подбор балластного резистора требует точного расчёта по параметрам схемы.
Применение стабилитрона в простейших схемах защиты
Стабилитрон широко используется для защиты чувствительной электроники от перенапряжения. Наиболее простое решение – включение стабилитрона параллельно защищаемому элементу. В этом случае он ограничивает напряжение, не позволяя ему превысить заданный порог.
Например, если стабилитрон с номиналом 5,6 В подключён параллельно входу микроконтроллера, то при превышении этого значения он перейдёт в обратный пробой и начнёт шунтировать ток на землю. Это защитит вход от более высокого напряжения, способного повредить внутренние схемы микросхемы.
В сочетании со входным резистором стабилитрон образует простую и надёжную ограничительную цепь. Резистор ограничивает ток в случае срабатывания защиты, а стабилитрон ограничивает само напряжение. Рекомендуется рассчитывать резистор так, чтобы при максимальном ожидаемом перенапряжении ток стабилитрона не превышал его допустимое значение.
Стабилитроны также применяются в схемах защиты шины данных, линий питания низковольтных устройств и аналоговых входов. Они особенно полезны при работе с внешними разъёмами, где возможны наводки или статические разряды.
Для временной защиты от коротких импульсов напряжения (например, ЭСР) можно использовать быстродействующие стабилитроны с низким временем восстановления и малой ёмкостью перехода, чтобы не вносить искажений в сигнальные линии.

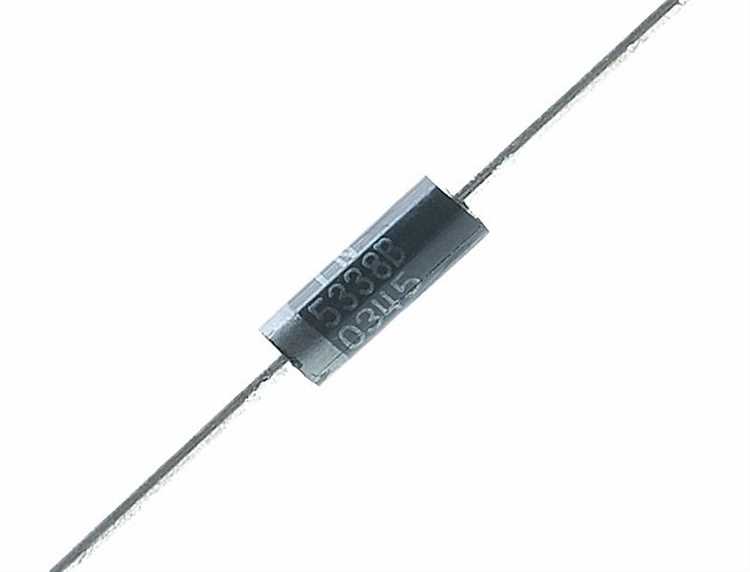

Типовые неисправности стабилитронов и способы проверки
Утечка тока возникает при повреждении внутренней структуры, что приводит к повышенному обратному току даже при напряжениях ниже номинального стабилизационного. Это снижает эффективность стабилизации и может вызвать перегрев элементов схемы.
Изменение параметров стабилизации выражается в сдвиге стабилизационного напряжения, что влияет на работу всей цепи. Такие дефекты обычно вызваны длительным воздействием перегрузок или термическим старением кристалла.
Проверка стабилитрона начинается с измерения прямого и обратного сопротивления мультиметром в режиме «диод». В прямом направлении сопротивление должно быть небольшим, в обратном – очень высоким. Резкое отличие от типичных значений указывает на повреждение.
Для более точной диагностики используют источник стабилизированного напряжения и нагрузочный резистор. При подаче напряжения близкого к номинальному стабилизационному напряжению стабилитрон должен поддерживать напряжение с отклонением не более 5%. Значительное отклонение или отсутствие стабилизации свидетельствуют о неисправности.
При проверке важно не превышать максимально допустимый ток, иначе можно дополнительно повредить элемент. Рекомендуется контролировать температуру стабилитрона – перегрев указывает на внутренние дефекты.
Вопрос-ответ:
Что такое стабилитрон и как он отличается от обычного диода?
Стабилитрон — это полупроводниковый прибор, который предназначен для стабилизации напряжения в цепи. В отличие от обычного диода, стабилитрон работает в обратном включении и поддерживает постоянное напряжение при изменении тока, что позволяет защитить элементы схемы от перепадов напряжения.
Каким образом стабилитрон поддерживает стабильное напряжение?
Стабилитрон начинает проводить ток при достижении определённого напряжения в обратном направлении — это напряжение называется стабилизационным. При дальнейшем росте напряжения ток увеличивается, но напряжение остаётся почти постоянным благодаря внутренним физическим процессам в полупроводнике, что позволяет поддерживать стабильное напряжение на нагрузке.
В каких электронных схемах обычно применяется стабилитрон?
Стабилитроны часто используют для защиты устройств от перенапряжения, для создания опорных напряжений в источниках питания и усилителях, а также в цепях регулирования напряжения. Они встречаются как в бытовой технике, так и в промышленном оборудовании.
Какие неисправности стабилитрона можно встретить и как их проверить?
Основные неисправности — это пробой или обрыв кристалла, что приводит к нарушению стабилизации. Проверить стабилитрон можно с помощью мультиметра в режиме прозвонки или измерения сопротивления, а также с использованием лабораторного источника напряжения и амперметра для контроля напряжения стабилизации.
Как правильно выбрать стабилитрон для конкретной схемы по параметрам напряжения и тока?
При выборе стабилитрона нужно учитывать его стабилизационное напряжение, которое должно соответствовать требуемому уровню в цепи, а также максимальный ток, который он сможет пропускать без перегрева. Обычно выбирают с запасом по току, чтобы устройство работало надежно при нагрузках и кратковременных скачках.
Как стабилитрон поддерживает постоянное напряжение в цепи?
Стабилитрон работает благодаря обратному пробою в полупроводниковом переходе, который возникает при достижении определённого напряжения. При этом напряжение на стабилитроне почти не меняется, даже если ток через него варьируется в пределах допустимого диапазона. Такая особенность позволяет использовать стабилитрон для поддержания постоянного уровня напряжения в цепях питания и защиты электроники от перенапряжений.
