Кто придумал механическую коробку передач

Первые патенты на механическую коробку передач появились в конце XIX века, когда активно развивалась автомобильная промышленность. В 1894 году французский инженер Луи-Рене Панар, совместно с Эмилем Левассором, разработал одну из первых действующих трансмиссий с ручным переключением передач. Эта система использовалась в автомобилях с передним расположением двигателя и задним приводом, что стало важным стандартом конструкции на десятилетия вперёд.

Существенный вклад в развитие механической коробки внесли немецкие инженеры. В 1898 году компания Daimler-Motoren-Gesellschaft представила трёхступенчатую коробку передач с зубчатыми колёсами, позволяющими переключать передачи при помощи рычага. Именно такие разработки заложили основу для дальнейшего усложнения конструкции и повышения её надёжности.

Механическая коробка передач прошла эволюцию от примитивного фрикционного управления до синхронизированной системы, позволяющей менять передачи без рывков. Уже в 1928 году компания Cadillac внедрила первую коробку с синхронизаторами, что значительно улучшило комфорт вождения. Современные образцы имеют 5–7 ступеней и отличаются высокой точностью работы.

Изучение истории изобретения МКПП позволяет точно определить технологические этапы, понять вклад отдельных инженеров и компаний, а также проследить, как инженерные решения конца XIX века повлияли на современные автомобильные трансмиссии.

Первое документальное упоминание о механической трансмиссии

Наиболее раннее зафиксированное упоминание конструкции, напоминающей механическую коробку передач, относится к 1894 году. В технической документации к автомобилю Benz Patent-Motorwagen с доработками от инженера Луи Рено описывается использование системы зубчатых колес с ручным переключением. Однако полноценная механическая коробка передач с несколькими передаточными числами впервые была детально описана в патенте Луиса Рено от 1898 года, поданном во Франции под номером 290.505.

Документ содержал техническое описание устройства, основанного на системе шестерён с подвижными муфтами, что позволяло водителю вручную выбирать необходимое передаточное отношение. Именно эта разработка легла в основу серийного производства механических трансмиссий, начиная с модели Renault Voiturette Type A, выпущенной в 1899 году.

Сохранившиеся чертежи из патентного архива Национального института промышленной собственности Франции (INPI) подтверждают наличие в конструкции двух передач переднего хода и одной задней, с использованием прямозубых шестерён. Технологическое решение обеспечивало эффективную передачу крутящего момента от двигателя к ведущим колесам при различных режимах движения.

Историческая значимость этой записи заключается в том, что она впервые официально зафиксировала принцип действия ручной трансмиссии, отличной от примитивных односкоростных цепных передач, применявшихся ранее. Этот патент стал точкой отсчёта для дальнейших инженерных улучшений, приведших к появлению синхронизаторов и более сложных многоступенчатых систем в XX веке.

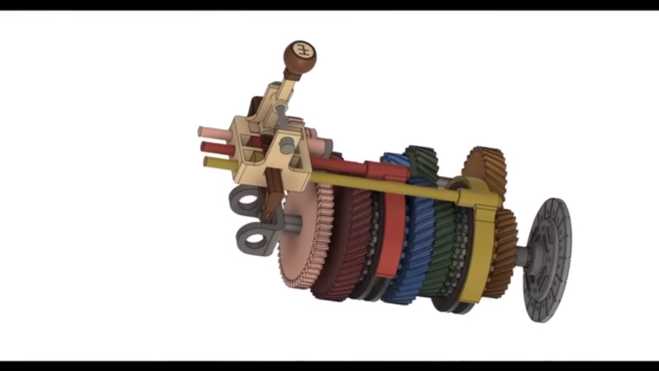

Как выглядел первый прототип механической коробки передач

Первый прототип механической коробки передач был разработан в 1894 году Луи Рено. Он создал трёхступенчатый механизм с прямозубыми шестернями, предназначенный для собственного автомобиля – модифицированного De Dion-Bouton. Эта конструкция стала основой для последующего развития механических трансмиссий в автомобилестроении.

Характерные особенности прототипа:

• Отсутствие синхронизаторов – переключение скоростей происходило с использованием двойного выжима сцепления.
• Шестерни имели цилиндрическую форму и прямой профиль зубьев, что вызывало повышенный шум при работе.
• Передачи переключались вручную с помощью рычага, размещённого сбоку от водителя.
• Коробка не имела защитного кожуха, механизмы были частично открыты и уязвимы к пыли и влаге.

Технически конструкция включала:

1. Ведущий вал, соединённый с двигателем.
2. Ведомый вал, передающий крутящий момент к задней оси.
3. Промежуточный вал с несколькими шестернями различного диаметра.
4. Муфты сцепления, перемещаемые вручную для активации нужной передачи.

Механизм был компактным и весил около 10–15 кг. Установка производилась на продольной раме, а передаточные числа обеспечивали ограниченный, но достаточный диапазон скоростей для начала XX века.

Появление этой коробки стало поворотным моментом, определившим архитектуру трансмиссий на десятилетия вперёд. Ручной принцип управления и передача мощности через шестерни остались актуальны даже после появления более сложных систем.

Участие Карла Бенца и других инженеров в развитии конструкции

В 1885 году Карл Бенц представил один из первых автомобилей с бензиновым двигателем – Benz Patent-Motorwagen. В его конструкции использовалась примитивная двухскоростная трансмиссия с ременным приводом, не имевшая полноценного механизма переключения передач, но уже демонстрировавшая зачатки будущей коробки передач. Основной задачей Бенца было обеспечение возможности регулировать крутящий момент на ведущих колёсах в зависимости от условий движения.

В 1891 году Луи Рено разработал трехступенчатую коробку передач с механическим переключением скоростей, используя зубчатые колёса. Эта система позволила вручную выбирать передаточное число, что стало значительным шагом вперед по сравнению с ременными передачами. Именно эта разработка стала основой большинства последующих решений в области трансмиссии.

Вклад внес также Вильгельм Майбах, работавший вместе с Готтлибом Даймлером. В 1894 году они представили усовершенствованную версию коробки передач с дифференциалом и твердой связью с ведущими колёсами. Это позволило повысить надёжность и управляемость автомобиля.

На рубеже XIX и XX веков Арнольд Ценнкер, инженер компании ZF Friedrichshafen, начал разработки более компактных и точных коробок передач, адаптированных к растущей мощности двигателей. Его решения, в том числе синхронизаторы, позволили устранить необходимость точного совмещения скоростей вращения валов при переключении, что сделало вождение более доступным.

Таким образом, конструкция механической коробки передач формировалась под влиянием инженерных идей сразу нескольких изобретателей. Карл Бенц заложил основу, но реальное развитие конструкции обеспечили Рено, Майбах, Ценнкер и другие инженеры, каждый из которых предложил технологически значимые решения, повлиявшие на её современный облик.

Какие технические задачи решала ранняя коробка передач

Первая механическая коробка передач предназначалась для решения проблемы согласования скорости вращения двигателя с требованиями крутящего момента на колесах. Двигатели внутреннего сгорания конца XIX века развивали ограниченное число оборотов и не могли эффективно работать при резком изменении нагрузки. Передача мощности напрямую без регулировки передаточного числа делала автомобиль практически неуправляемым на подъёмах или при трогании с места.

Одной из ключевых задач было обеспечение возможности запуска автомобиля с места без перегрузки двигателя. Это достигалось за счёт увеличенного передаточного числа на первой передаче, что позволяло создавать достаточный крутящий момент на ведущих колесах при минимальных оборотах мотора.

Также ранняя коробка передач обеспечивала адаптацию автомобиля к различным дорожным условиям. На ровной дороге водитель мог переключиться на более высокую передачу, снижая обороты двигателя и экономя топливо. При движении по пересечённой местности использовалась пониженная передача, повышающая тяговое усилие без риска заглушить двигатель.

Кроме того, коробка передач позволяла использовать двигатель в оптимальном диапазоне мощности. При отсутствии возможности регулировать обороты дроссельной заслонкой или современной системой впрыска, механическое изменение передаточного отношения было единственным способом поддержания стабильной работы силовой установки.

Ещё одна задача – ограничение максимальной скорости без перегрузки двигателя. Поскольку редукторы первых автомобилей не позволяли достичь высоких скоростей напрямую, многоступенчатая трансмиссия компенсировала этот недостаток, позволяя использовать весь потенциал мотора без риска его повреждения.

Как менялся принцип работы механики в начале XX века

В первые десятилетия XX века механическая коробка передач прошла через серию значительных изменений, связанных с ростом мощности двигателей и необходимостью повышения комфорта управления. Основной задачей инженеров стало обеспечение более плавного переключения передач при сохранении высокой надёжности агрегата.

В 1901 году французская компания Panhard представила одну из первых трёхскоростных коробок передач с «H-образной» схемой переключения. Это позволило водителю быстрее и точнее выбирать нужную передачу, минимизируя ошибки. В этой конструкции впервые использовался синхронизированный порядок расположения шестерён, что обеспечивало логичную и предсказуемую работу рычага.

К 1910-м годам появляется тенденция к использованию шестерён постоянного зацепления. Это означало, что зубчатые колёса вращались постоянно, а переключение осуществлялось за счёт перемещения специальных муфт. Такая схема уменьшала износ и снижала риски заклинивания, особенно на высоких скоростях.

В 1920-х годах инженеры начали активно внедрять конические синхронизаторы, чтобы устранить необходимость двойного выжима сцепления. Это стало особенно актуально в городском трафике, где требовалось частое переключение передач. Синхронизаторы позволяли выравнивать скорости вращения шестерён до их соединения, делая переключение мягче и безопаснее.

Эволюция принципов работы коробки передач в этот период также была связана с улучшением качества материалов. Использование закалённых сталей и точной механической обработки повысило срок службы узлов и позволило создавать более компактные и сложные механизмы. Это открывало путь к четырёх- и пятиступенчатым коробкам уже к концу 1930-х годов.

Когда и где началось серийное производство механических КПП

Серийное производство механических коробок передач началось в конце XIX – начале XX века, одновременно с развитием автомобилестроения. Первые промышленные партии КПП появились в Германии и Франции, где сосредоточились ведущие автозаводы того времени.

• В 1894 году компания Benz & Cie в Германии внедрила первую двухступенчатую механическую коробку передач на модель Benz Velo, что позволило запускать серийный выпуск.
• В 1903 году американский производитель Oldsmobile начал устанавливать механические КПП на свои автомобили Curved Dash, что значительно расширило масштаб производства в США.
• Французская компания Peugeot с 1899 года выпускала автомобили с трехступенчатой механической коробкой передач, развивая технологию переключения передач и увеличивая надежность.

Ключевые этапы развития серийного производства:

1. Переход от экспериментальных единичных изделий к стандартизации конструкций КПП.
2. Оптимизация механизма переключения для повышения удобства эксплуатации.
3. Внедрение многоскоростных коробок (от 2 до 4 передач) в массовые модели к 1910-м годам.

На рубеже XIX–XX веков механические КПП стали неотъемлемой частью автомобильных конструкций, особенно в Европе и Северной Америке, где сосредоточилась основная часть серийного производства.

Чем исторические коробки отличаются от современных

Исторические механические коробки передач, появившиеся в конце XIX – начале XX века, имели ограниченное число передач – обычно 2–3 ступени, в то время как современные коробки предлагают 5–7 и более передач. Это расширяет диапазон передаточных чисел и повышает эффективность работы двигателя.

Ранние коробки имели прямозубые шестерни, которые работали с высоким уровнем шума и износом. Современные конструкции используют косозубые шестерни с улучшенной геометрией зубьев, что снижает шум и повышает долговечность.

Системы синхронизаторов в исторических коробках либо отсутствовали, либо были примитивными, что требовало от водителя мастерства при переключении передач и часто приводило к «переключательным ударам». В современных коробках синхронизаторы обеспечивают плавное сцепление и быстрое переключение без прерывания передачи крутящего момента.

Материалы и технологии производства значительно эволюционировали: ранние коробки изготавливались из простых чугунных и стальных сплавов с низкой точностью обработки, современные же используют легированные стали с высокоточной механической обработкой и термообработкой, что увеличивает надежность и ресурс.

Конструкция исторических коробок была механически простой, зачастую без уплотнений и эффективной смазки, что приводило к частым поломкам. Современные коробки снабжены герметичными корпусами, системами циркуляции масла и охлаждения, что позволяет работать при высоких нагрузках и температурах.

Управление исторических коробок осуществлялось через длинные рычаги с открытыми механическими связями, современные же модели имеют компактные переключатели с точными механизмами и электронным контролем в автоматизированных версиях.

Вопрос-ответ:

Кто считается первооткрывателем механической коробки передач?

Первым, кто создал принцип работы механической коробки передач, обычно называют французского изобретателя Луи Рено. В конце XIX века он разработал устройство с несколькими передачами для управления мощностью двигателя, что позволило эффективно передавать крутящий момент и менять скорость движения. Его работа стала фундаментом для последующего развития трансмиссий.

Какую роль сыграл Карл Бенц в истории создания механической коробки передач?

Карл Бенц в 1879 году запатентовал автомобиль с двигателем внутреннего сгорания и простой передачей, которая могла менять скорость вращения колес. Его конструкция включала базовый вариант коробки передач, позволявший переключать передачи вручную, что обеспечило управляемость и увеличило функциональность первых автомобилей.

В чем заключаются основные отличия первых механических коробок передач от современных?

Первые коробки передач имели ограниченное количество передач и были достаточно громоздкими. Они не обеспечивали плавного переключения и требовали значительных усилий со стороны водителя. Современные механические трансмиссии используют более точные механизмы синхронизации, улучшенную эргономику и материалы, что повышает надежность и комфорт управления.

Когда началось серийное производство механических коробок передач и кто его организовал?

Серийное производство коробок передач началось в начале XX века, примерно с 1904 года, благодаря усилиям автомобильных компаний в Европе и США. Одним из ключевых производителей стала компания Daimler-Motoren-Gesellschaft в Германии, а также Ford в США, которые внедрили стандартизированные и массовые модели с механическими коробками передач для широкого рынка.

Какие технические задачи решала первая механическая коробка передач?

Первая механическая коробка передач позволяла регулировать скорость и крутящий момент двигателя, обеспечивая эффективное движение автомобиля в разных условиях: от низких скоростей при старте до высоких на ровной дороге. Она также снижала нагрузку на двигатель и повышала экономичность, делая управление транспортным средством более удобным и контролируемым.

Кто считается первооткрывателем механической коробки передач?

Изобретение механической коробки передач связано с несколькими инженерами, однако одним из первых, кто создал рабочий прототип, считается французский изобретатель Луи Рено в начале XX века. Его конструкция позволила переключать передачи вручную, обеспечивая более эффективное управление мощностью двигателя. Ранее подобные идеи встречались в работах различных инженеров, но именно Рено разработал практическое решение, которое получило широкое применение. Позже конструкция коробки передач была усовершенствована немецким инженером Карлом Бенцем, что способствовало развитию автомобильной индустрии.
