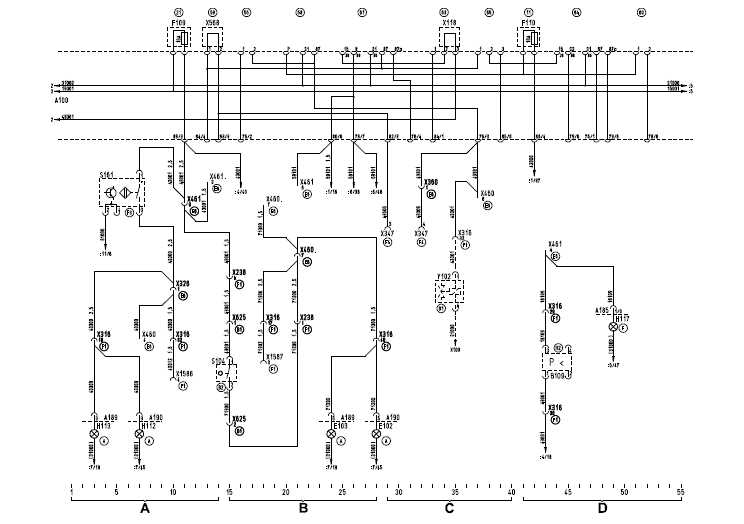

Мл 740 как подключить h2000

Контроллер H2000 используется в составе систем автоматизации для сбора и передачи данных с различных объектов. Устройство МЛ 740 выполняет функции измерения и регистрации параметров электрической сети. Совместная работа этих двух устройств позволяет реализовать мониторинг, удалённый контроль и анализ энергопотребления на объектах с повышенными требованиями к точности и надёжности.

Перед началом подключения необходимо убедиться в совместимости интерфейсов: H2000 поддерживает протокол Modbus RTU, а МЛ 740 оснащён портом RS-485, работающим по тому же стандарту. Обязательным условием является совпадение настроек скорости передачи данных, чётности и количества стоп-бит. Рекомендуемые значения: скорость – 9600 бод, чётность – нет, стоп-биты – 1.

Для физического подключения используется экранированная витая пара, подключаемая к разъёмам A и B на обоих устройствах. Необходимо соблюдать полярность: A к A, B к B. Экранирующая оплётка заземляется с одной стороны. Длина линии не должна превышать 1000 метров, при условии, что в сети не более 32 устройств.

На этапе программной настройки H2000 необходимо добавить МЛ 740 как ведомое устройство с уникальным сетевым адресом. Рекомендуется установить адрес от 1 до 31, чтобы избежать конфликта с другими узлами. Далее задаются параметры опроса: интервал, список регистров и тип данных. Для корректной работы важно использовать документацию на МЛ 740, где указаны адреса регистров и формат представления значений.

После завершения всех настроек проводится тестовый опрос с помощью встроенного инструмента диагностики H2000. Успешное получение данных подтверждает правильность подключения и конфигурации. При необходимости выполняется калибровка отображаемых параметров в интерфейсе H2000.

Проверка совместимости блока H2000 с контроллером МЛ 740

Перед началом подключения необходимо убедиться, что версия прошивки блока H2000 соответствует требованиям контроллера МЛ 740. Совместимыми считаются прошивки H2000 не ниже версии 3.14. Для проверки используйте конфигуратор производителя или выполните считывание параметров через интерфейс RS-485.

Контроллер МЛ 740 поддерживает протокол обмена Modbus RTU. Убедитесь, что блок H2000 настроен на тот же протокол, с идентичными параметрами: скорость передачи данных 9600 бит/с, 8 бит данных, 1 стоп-бит, чётность – отсутствует. Несовпадение любого из этих параметров приведёт к невозможности обмена данными.

H2000 должен поддерживать идентификаторы Modbus-адресов, доступные контроллеру МЛ 740. Обычно допустимы адреса от 1 до 247. Назначьте уникальный адрес, не конфликтующий с другими устройствами на линии.

Контактная схема подключения должна учитывать уровень сигнала RS-485. H2000 и МЛ 740 должны быть подключены по двухпроводной линии: A к A, B к B. Использование витой пары с экранированием минимизирует помехи. Также важно наличие согласующих резисторов на концах линии (примерно 120 Ом).

При наличии сомнений в совместимости, рекомендуется провести тестовый опрос блока H2000 через МЛ 740 с использованием диагностического ПО. Успешный отклик и корректное отображение данных подтверждают полную совместимость оборудования.

Подготовка кабеля и разъемов для подключения

Для соединения блока H2000 с контроллером МЛ 740 требуется экранированный кабель с минимальным сечением жил 0,22 мм². Рекомендуется использовать витую пару категории не ниже 5e, с плотным медным экраном, для защиты сигнала от помех.

Длина кабеля не должна превышать 100 метров при стандартной схеме подключения RS-485. При большем расстоянии необходимо снижать скорость передачи или устанавливать дополнительные согласующие резисторы.

С одного конца кабеля следует аккуратно зачистить изоляцию на длину 5–7 мм. Для подключения к клеммам МЛ 740 лучше использовать обжимные наконечники типа НШВИ – это исключает повреждение жил при затяжке винтов. Зачищенные жилы без наконечников не допускаются к подключению, так как это увеличивает риск обрыва или короткого замыкания.

Концы экрана кабеля необходимо соединить только с одной стороны – со стороны контроллера МЛ 740. Это предотвращает образование «петли заземления» и снижает уровень наводок. Подключение экрана должно производиться к контакту заземления корпуса, а не к сигнальной «земле» линии RS-485.

После монтажа каждый контакт необходимо проверить на отсутствие коротких замыканий и надежность фиксации. Ослабленные соединения – основная причина нестабильной связи между H2000 и МЛ 740.

Схема соединения интерфейсных линий RS-485

Для надёжной связи между блоком H2000 и контроллером МЛ 740 по интерфейсу RS-485 требуется строго соблюдать схему подключения линий A и B, учитывая полярность и топологию сети.

Контроллер МЛ 740 оснащён интерфейсом RS-485, расположенным на клеммах порта связи (обычно маркируются как A/B или D+/D−). Блок H2000 подключается к тем же линиям, соблюдая однозначное соответствие:

• Линия A (D+) контроллера – к линии A блока H2000
• Линия B (D−) контроллера – к линии B блока H2000

Подключение выполняется по двухпроводной схеме с последовательным шлейфом. Ответвления (ответки) и кольцевая топология запрещены, чтобы исключить отражения и снижение качества сигнала.

Обязательные требования при соединении:

• Максимальная длина линии – до 1200 м при использовании экранированного витого кабеля типа FTP/UTP категории 5e или выше
• Общее число подключённых устройств на линии – не более 32
• Рекомендуется подключение оконечных резисторов 120 Ом между A и B на обоих концах линии
• Если в сети только два устройства, резисторы ставятся непосредственно у H2000 и у МЛ 740

Для повышения помехоустойчивости:

• Используйте кабель с общей оплёткой и обязательно заземлите экран только с одной стороны
• Избегайте прокладки линии RS-485 параллельно силовым кабелям
• Исключите петельные подключения – линия должна быть линейной

Подключение питания к клеммам блока H2000 выполняется отдельно и не связано с линиями RS-485. Совместное заземление всех устройств обязательно для устранения разности потенциалов.

Настройка параметров связи на блоке H2000

Перед подключением блока H2000 к контроллеру МЛ 740 необходимо вручную задать параметры интерфейса связи RS-485. Конфигурация выполняется с помощью сервисного программного обеспечения «H-Config» через порт RS-232 (COM-порт ПК) либо через USB-RS232 адаптер, поддерживающий режим 5 В TTL.

Откройте программу «H-Config» и установите соединение с H2000, указав корректный COM-порт и скорость 9600 бит/с. При первом подключении блок должен быть обесточен, затем подан питание с зажатой кнопкой «MODE» на корпусе, чтобы перейти в режим конфигурации.

В настройках связи выберите:

– Скорость передачи: 9600 бит/с

– Формат данных: 8 бит

– Четность: нет

– Стоп-биты: 1

Адрес устройства в сети задаётся в диапазоне от 1 до 247. Для корректной работы с МЛ 740 рекомендуется использовать уникальный адрес, отличный от 0 и не совпадающий с другими устройствами на линии.

Протокол связи должен быть установлен в режим Modbus RTU. Убедитесь, что опция контроля передачи (если доступна) отключена, так как МЛ 740 сам управляет направлением передачи по шине.

После внесения параметров необходимо сохранить настройки и перезапустить блок H2000. При выходе из режима конфигурации все изменения вступают в силу автоматически.

Конфигурация контроллера МЛ 740 для обмена с H2000

Для обеспечения устойчивого обмена данными между контроллером МЛ 740 и блоком H2000 необходимо корректно задать параметры связи в конфигурационном ПО МЛ 740. Используется протокол Modbus RTU через интерфейс RS-485. Установка параметров выполняется через соответствующее программное обеспечение, например, «Конфигуратор МЛ» или аналогичное средство от производителя.

В первую очередь необходимо активировать свободный порт RS-485 на контроллере и назначить ему роль ведущего устройства (master). Далее задаются следующие параметры:

После задания основных параметров необходимо добавить узел сети с адресом, соответствующим H2000. Адрес устанавливается на самом блоке H2000 с помощью встроенного интерфейса или конфигуратора. В МЛ 740 этот адрес указывается вручную в списке подключаемых устройств.

Для считывания данных от H2000 необходимо настроить запросы чтения регистров Holding Registers (функция 03) или Input Registers (функция 04), в зависимости от конфигурации H2000. Указываются номера регистров, соответствующие интересующим параметрам (например, температура, аварийный статус, состояние выхода).

Рекомендуется задать интервал опроса не менее 500 мс, чтобы избежать коллизий на линии и обеспечить устойчивую работу сети. Также необходимо активировать контроль ошибок CRC и задать тайм-аут ответа не менее 100 мс.

После завершения конфигурации необходимо записать изменения в память контроллера и перезапустить его. Проверка обмена проводится по индикаторам связи или журналу запросов в конфигураторе, где отображаются успешные и ошибочные обращения к блоку H2000.

Проверка передачи данных и диагностика соединения

Для проверки передачи данных между блоком H2000 и контроллером МЛ 740 используется последовательный интерфейс RS-485. В первую очередь необходимо убедиться в корректности параметров связи: скорость передачи должна быть одинаковой на обоих устройствах (рекомендуется 9600 бод), биты данных – 8, без проверки четности, 1 стоп-бит.

Используйте специализированное ПО или встроенные средства диагностики контроллера для мониторинга обмена сообщениями. При установлении соединения должен быть зафиксирован успешный обмен служебными кадрами и подтверждениями. Отсутствие ответов или ошибки CRC указывают на проблемы с физическим соединением или параметрами настройки.

Рекомендуется проверять линию передачи мультиметром на предмет короткого замыкания и целостности жил кабеля. Важно соблюдать правильную полярность подключений A и B на интерфейсе RS-485 и использовать экранированный кабель с правильным заземлением.

Для локализации неисправностей применяйте тестовый режим обмена, если он поддерживается. В этом режиме блок H2000 повторяет полученные данные, что позволяет проверить стабильность передачи и корректность приема.

Если связь нестабильна, дополнительно проверьте параметры терминаторов на линии RS-485: наличие резисторов 120 Ом на концах шины, корректность подключения и отсутствие лишних ответвлений.

При диагностике также анализируйте логи контроллера МЛ 740, в которых фиксируются коды ошибок обмена. Ошибки таймаута указывают на задержки или отсутствие ответов от блока H2000, что требует проверки кабеля и питания устройства.

Рекомендации по защите линии связи от помех

Для стабильного обмена данными между блоком H2000 и контроллером МЛ 740 необходимо минимизировать влияние электромагнитных и радиочастотных помех на линию связи. Следующие меры повышают помехоустойчивость и обеспечивают надежную работу интерфейса RS-485.

• Использовать экранированный кабель с низким сопротивлением и характеристиками, соответствующими требованиям RS-485. Экранирование должно быть заземлено с одной стороны, предпочтительно на стороне контроллера МЛ 740.
• Обеспечить правильное подключение экрана, исключая петли заземления, чтобы избежать наводок и шумов.
• Соблюдать максимально допустимую длину линии RS-485, не превышающую 1200 метров, чтобы избежать ослабления сигнала и нарастания помех.
• Использовать согласующие терминаторы сопротивлением 120 Ом на обоих концах линии для уменьшения отражений сигнала.
• Размещать кабель линии связи вдали от силовых кабелей и источников электромагнитного излучения (двигатели, трансформаторы, частотные преобразователи) с минимальным перекрестным контактом.
• При прокладке кабеля избегать острых изгибов и механических повреждений, которые могут ухудшить параметры экранирования.
• Использовать разъемы с надежным контактом и защитой от коррозии, чтобы предотвратить ослабление сигнала из-за плохого соединения.

Внедрение перечисленных рекомендаций существенно снижает риск ошибок передачи данных и сбоя связи между блоком H2000 и МЛ 740, что критично для систем автоматизации и контроля.

Вопрос-ответ:

Какие типы кабелей подходят для подключения блока H2000 к контроллеру МЛ 740?

Для подключения блока H2000 к МЛ 740 рекомендуется использовать экранированный витой пары кабель с сопротивлением 120 Ом, что соответствует стандарту RS-485. Экранирование снижает уровень электромагнитных помех, обеспечивая стабильность передачи данных. Длина кабеля не должна превышать 1200 метров, чтобы избежать затухания сигнала. Использование кабеля с медными жилами гарантирует низкое сопротивление и долговечность соединения.

Как правильно организовать терминаторы на линии связи между H2000 и МЛ 740?

Терминаторы устанавливаются на обоих концах линии передачи данных для подавления отражений сигнала. В цепи RS-485 обычно применяют резисторы с сопротивлением 120 Ом, подключаемые параллельно между сигнальными линиями A и B. В блоке H2000 и контроллере МЛ 740 могут быть встроенные переключаемые терминаторы — их нужно включать только на крайних устройствах линии. Если терминаторы отсутствуют или установлены неправильно, возникают помехи и ошибки в передаче данных.

Какие настройки параметров связи нужно выполнить на блоке H2000 перед подключением к МЛ 740?

Перед подключением необходимо установить скорость передачи данных, битность, четность и стоп-биты на блоке H2000 в соответствии с параметрами контроллера МЛ 740. Обычно скорость выбирается 9600 или 19200 бит/с, 8 бит данных, без контроля четности и 1 стоп-бит. Несовпадение параметров приводит к невозможности обмена информацией. Также важно проверить адрес устройства, если в сети подключено несколько блоков, чтобы избежать конфликтов.

Какие методы диагностики применяются для проверки соединения между H2000 и МЛ 740?

Для диагностики связи используют аппаратные и программные средства. Аппаратно проверяется целостность кабеля и правильность подключения с помощью тестера линии RS-485. Программно — проводится опрос блока H2000 с контроллера МЛ 740, анализируются полученные данные и журналы ошибок. При проблемах проверяют наличие помех, корректность настроек параметров и состояние терминаторов. В некоторых случаях используют осциллограф для визуализации сигнала на линии.

Как защитить линию связи между блоком H2000 и МЛ 740 от внешних помех и перепадов напряжения?

Рекомендуется применять экранированные кабели и надежное заземление экрана с одной стороны. Для защиты от перенапряжений устанавливают варисторы или специальные защитные устройства на линии питания и сигнальных линиях. Использование гальванической развязки и изолирующих трансформаторов снижает влияние шумов и предотвращает повреждения оборудования. Правильная разводка кабелей с минимальным пересечением с силовыми линиями также уменьшает уровень помех.
