Правильная установка подшипника в каретку напрямую влияет на работу трансмиссии и ресурс компонентов. Ошибки при монтаже приводят к быстрому износу, повышенному люфту и даже повреждению каретки или рамы.
Перед установкой важно оценить состояние посадочных мест: их чистота, отсутствие деформаций и коррозии обеспечивают плотное прилегание подшипника. Для установки требуется специальный инструмент – пресс или съемник, а также смазка с высокими антифрикционными свойствами.
Выбор метода монтажа зависит от типа каретки и подшипника. В современных системах с внешними подшипниками применяется запрессовка, в то время как в картриджных – вкручивание в корпус. Несоблюдение технологии приводит к перекосам и повышенному трению.
В статье подробно рассмотрены последовательные этапы установки, включая подготовку, правильный выбор инструмента и особенности закрепления подшипников для разных моделей кареток.
Выбор подходящего подшипника для каретки
Для каретки велосипеда важно подобрать подшипники, соответствующие типу и конструкции каретки. Основные параметры – диаметр, тип посадки и материал.
Чаще всего встречаются два типа подшипников:
- Картриджные – закрытые, со смазкой внутри. Удобны для замены и обслуживания. Требуют точного размера посадочного места.
- Разборные (конусные) – состоят из отдельных шариков, сепаратора и конусов. Позволяют регулировку, но требуют регулярного обслуживания.
При выборе учитывайте диаметр вала каретки и внутренний диаметр посадочного места. Например, для большинства современных велосипедов стандарт – 24 или 24,5 мм для вала и 68–73 мм для ширины каретки.
Материал подшипников влияет на долговечность и вес:
- Стандартные стальные подшипники подходят для любительских и городских велосипедов.
- Подшипники с керамическими элементами обладают меньшим трением и увеличенным ресурсом, но стоят дороже.
Дополнительно следует обратить внимание на класс точности и герметичность – чем лучше защита от воды и грязи, тем реже потребуется замена.
Рекомендации по выбору:
- Измерьте диаметр вала и ширину каретки с помощью штангенциркуля.
- Выберите подшипники с посадочными размерами, точно совпадающими с вашими измерениями.
- Для активного катания в условиях грязи отдайте предпочтение картриджным с герметичными крышками.
- Если важна минимизация веса и трения – рассмотрите модели с керамическими элементами.
- Проверяйте производителя: лучше использовать проверенные бренды, чтобы избежать брака и преждевременного износа.
Подготовка инструментов и рабочего места
Для точной установки подшипника в каретку потребуется набор специализированных инструментов. Важно иметь:
- Пресс для запрессовки подшипника или оправку соответствующего диаметра.
- Съёмник каретки или инструмент для разборки шатунов.
- Набор шестигранников и гаечных ключей – обычно 8, 10 и 15 мм.
- Чистая ветошь и обезжириватель (например, спирт или ацетон) для подготовки посадочных мест.
- Смазка для подшипников – литиевая или специальная для велосипедных подшипников.
- Моментный ключ для точной затяжки крепежа каретки.
Рабочее место должно быть ровным, с достаточным освещением и устойчивой поверхностью. Желательно подложить плотную тряпку или резиновый коврик, чтобы детали не катались и не царапались.
Перед началом работы очистите кареточный узел от грязи и старой смазки, тщательно удалите ржавчину и отложения с посадочных мест с помощью щётки или мелкозернистой шлифовальной бумаги.
Подготовьте всё необходимое заранее – наличие всех инструментов и чистое рабочее пространство минимизируют риск повреждений подшипника и корпуса каретки.
Снятие старого подшипника с каретки
Перед началом работы необходимо снять шатун и ось каретки, чтобы получить доступ к подшипникам. Используйте съемник для шатунов подходящего типа, чтобы избежать повреждений.
Для извлечения подшипника понадобится съемник подшипников или специальный инструмент для кареток. Вставьте съемник за внутреннее кольцо подшипника и аккуратно, равномерно приложите усилие, чтобы не повредить корпус каретки.
Если подшипник закис или прикипел, перед демонтажем обработайте его проникающей смазкой и дайте постоять минимум 10-15 минут. Можно использовать легкие удары резиновым молотком по съемнику, чтобы помочь выдавить подшипник.
При отсутствии съемника подшипников допускается аккуратно использовать молоток и зубило, нанося удары по внутреннему кольцу подшипника, двигаясь равномерно вокруг окружности. Следите, чтобы не повредить каретку.
После извлечения подшипника очистите посадочное место от остатков грязи, ржавчины и старой смазки. Для удаления загрязнений применяйте обезжириватель и ветошь, не допускайте попадания абразивных частиц внутрь корпуса.
Проверка и очистка корпуса каретки перед установкой
Перед монтажом подшипника необходимо тщательно осмотреть корпус каретки на наличие повреждений и загрязнений. Особое внимание уделите посадочным поверхностям – они должны быть ровными и без следов коррозии или износа. Любые заусенцы и шероховатости удалите мелкой наждачной бумагой с зернистостью не выше 400, чтобы не повредить металл.
Для очистки корпуса используйте обезжириватель или спирт. Избегайте агрессивных кислотных или щелочных средств, которые могут повредить алюминиевый сплав или покрытие. Удалите остатки старой смазки и грязь при помощи жесткой щетки или ветоши, уделяя особое внимание внутренним кольцам посадочного места под подшипник.
После очистки корпус просушите и проверьте диаметры посадочных отверстий с помощью штангенциркуля или микрометра. Размер должен строго соответствовать техническим параметрам подшипника, обычно с отклонением не более 0,02 мм. При обнаружении значительного износа или деформации корпус лучше заменить или отдать на профессиональный ремонт.
Наконец, перед установкой нанесите тонкий слой специальной смазки или антикоррозионного состава на посадочные места. Это предотвратит заклинивание и облегчит монтаж подшипника, а также продлит срок службы узла.
Методы установки подшипника в корпус каретки
Установка подшипника в корпус каретки требует точности и правильного выбора метода для обеспечения надежной фиксации и долговечности. Наиболее распространены два способа: запрессовка и посадка с помощью специального инструмента.
Запрессовка выполняется с использованием пресс-инструмента или съемника с набором насадок, которые равномерно распределяют давление по внешнему кольцу подшипника. Давить следует строго по оси, чтобы избежать перекоса и повреждения. Максимальное усилие зависит от типа подшипника и материала корпуса, обычно требуется давление около 150–200 кгс.
Для подшипников с конусной посадкой или в случаях, когда корпус из мягкого материала (например, алюминия), применяют специальный съемник или оправку. Оправка подбирается по внутреннему диаметру подшипника, чтобы не создавать излишнее давление на ролики и внутреннее кольцо. Это снижает риск деформации и продлевает срок службы.
В некоторых случаях применяется нагрев корпуса каретки до 60–80 °C для расширения отверстия, что облегчает посадку подшипника методом холодной запрессовки. Для нагрева используют фен промышленного типа или нагревательные пластины. Нагрев должен быть равномерным и контролируемым, чтобы не повредить лакокрасочное покрытие и структуру материала.
После установки подшипника необходимо проверить его свободное вращение и отсутствие люфта. Если подшипник установлен с зазором, допустимо аккуратно поджать посадку с помощью проставок или регулировочных колец, если конструкция каретки это предусматривает.
При повторной установке рекомендуется очистить посадочные места от загрязнений и нанести тонкий слой специального смазочного состава или антикоррозийного средства для предотвращения коррозии и облегчения последующего демонтажа.

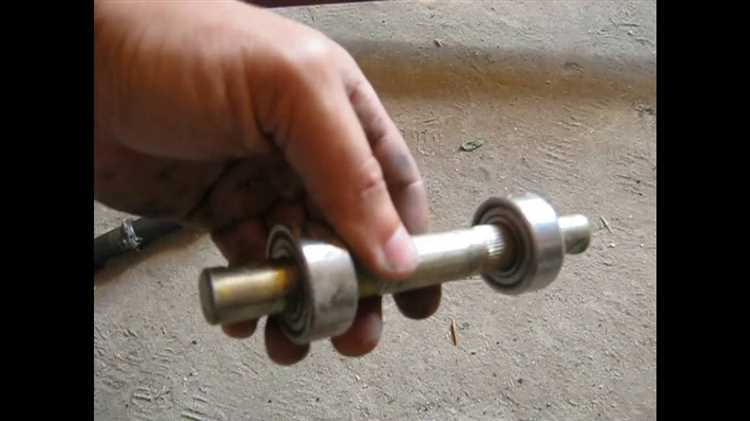

Контроль правильности посадки подшипника
После установки подшипника важно проверить плотность его посадки в корпусе каретки. Подшипник должен входить без люфта и перекосов, при этом не требовать чрезмерных усилий. Используйте специальный съемник или оправку, чтобы не повредить поверхность корпуса и обеспечить равномерное давление при посадке.
Проверьте осевое и радиальное биение подшипника с помощью индикатора часового типа. Допустимый люфт обычно не превышает 0,02 мм. Если биение превышает этот показатель, возможно, подшипник установлен неправильно или корпус имеет дефекты.
Оцените вращение вала после установки подшипника: оно должно быть плавным, без заеданий и посторонних шумов. При появлении сопротивления или скрипов повторите процесс установки и проверьте правильность размеров посадочного места.
Особое внимание уделите контролю за тем, чтобы защитные крышки подшипников были установлены плотно и равномерно. Неплотная посадка крышек может привести к попаданию грязи и преждевременному выходу подшипника из строя.
Рекомендуется после монтажа провести краткую пробную эксплуатацию с последующей повторной проверкой посадки и состояния подшипника. Это позволит выявить скрытые дефекты и обеспечить долговечность работы каретки.
Смазывание и регулировка подшипника после установки
После установки подшипника в каретку необходимо тщательно смазать рабочую поверхность. Используйте смазку на основе лития или специальную велосипедную смазку, устойчивую к влаге и нагрузкам. Наносите ее равномерным слоем на внутренние дорожки подшипника, избегая излишков, которые могут привлечь грязь.
Регулировка подшипника проводится с помощью конусов или эксцентриков, в зависимости от конструкции каретки. Регулировочный винт нужно закручивать до устранения люфта, но без чрезмерного затягивания – чтобы сохранить свободное вращение без заеданий. Проверяйте вращение шатунов вручную: при правильной регулировке движение должно быть плавным, без шума и посторонних ощущений.
Для контроля используйте индикатор люфта или просто попытайтесь покачать шатун из стороны в сторону – отсутствие вертикального или горизонтального люфта укажет на корректную регулировку. При необходимости повторите смазывание и настройку, чтобы исключить ранний износ подшипника и корпуса каретки.
Проверка работы каретки после установки подшипника
После установки подшипника в каретку необходимо проверить отсутствие люфта и плавность вращения. Для этого возьмите велосипед за раму и прокрутите педали вручную. Вращение должно быть равномерным, без заеданий и рывков.
Люфт проверяется путем вертикального и горизонтального отклонения шатунов. При легком движении в этих направлениях не должно ощущаться свободного хода. Если люфт заметен, потребуется дополнительная регулировка или повторная установка подшипников.
При вращении каретки не должно слышаться посторонних звуков: скрипов, щелчков или трения. Если звуки присутствуют, проверьте, не попала ли грязь или посторонние частицы в зону подшипников, а также правильность положения сальников и уплотнителей.
Дополнительно рекомендуется проверить натяжение креплений каретки. Все болты и гайки должны быть затянуты с рекомендованным производителем моментом, обычно от 30 до 50 Н·м, в зависимости от модели.
Если используется каретка с внешними подшипниками, обратите внимание на равномерность нагрузки на оба подшипника при вращении. При возникновении дисбаланса осмотрите посадочные места и состояние чашек.
После проверки и устранения возможных дефектов выполните пробный выезд на велосипеде, чтобы оценить работу каретки под нагрузкой. Важно убедиться, что при педалировании не ощущается шум, вибрация или люфт.
Вопрос-ответ:
Какой инструмент лучше использовать для запрессовки подшипника в корпус каретки?
Для установки подшипника необходим специальный съемник или пресс с оправкой, которая плотно подходит по диаметру внутреннего или наружного кольца подшипника. Если подшипник запрессовывать с усилием на внутреннее кольцо, это может повредить шарики или сепаратор. Поэтому оправка должна воздействовать исключительно на корпус подшипника снаружи, равномерно распределяя нагрузку. В домашних условиях иногда применяют деревянные бруски и молоток, но это рискованно и может привести к деформации. Лучше использовать съемник или пресс, чтобы обеспечить ровную посадку без перекосов.
Нужно ли смазывать подшипник перед установкой в каретку?
Если используется закрытый картриджный подшипник, обычно он уже смазан заводской смазкой, дополнительная смазка не требуется. В случае разборных подшипников с шариками и сепаратором смазка обязательна — она уменьшает трение и защищает от коррозии. При установке важно нанести качественную велосипедную или литиевую смазку на подшипник и посадочные места корпуса. Также полезно слегка смазать резьбу и места прилегания чашек каретки, чтобы облегчить последующую разборку и снизить риск коррозии.
Какие признаки указывают на неправильную установку подшипника в каретку?
Если после сборки каретка крутится с люфтом, появляется посторонний шум или ощущается заедание, это повод проверить правильность установки. Неровная посадка может привести к перекосу подшипника, его преждевременному износу или повреждению. Также стоит обратить внимание на отсутствие смазки или попадание грязи внутрь. Иногда чашки не полностью завернуты или сидят с перекосом, что ухудшает работу. В таких случаях лучше разобрать и установить заново, тщательно контролируя посадочные места и применяя подходящий инструмент.
Как проверить состояние корпуса каретки перед установкой нового подшипника?
Перед установкой нужно очистить посадочные места корпуса от старой смазки и грязи, внимательно осмотреть их на наличие царапин, трещин и деформаций. Неровности и повреждения влияют на правильную посадку подшипника и сокращают срок его службы. Если корпус алюминиевый, важно проверить, не раздавлены ли отверстия. Для точности можно измерить внутренний диаметр посадочного места штангенциркулем — он должен соответствовать размеру подшипника. При обнаружении дефектов корпус может потребовать ремонт или замену.
Как правильно отрегулировать каретку после установки подшипника, чтобы избежать люфта?
Регулировка зависит от типа каретки. Для кареток с чашками нужно затягивать чашки с умеренным усилием, при этом проверяя, чтобы ось крутилось свободно и без люфта. Если подшипники регулируемые, то следует плавно подтягивать регулировочный конус, пока люфт не исчезнет, и обеспечить свободный ход без заеданий. После регулировки желательно проверить вращение оси вручную, убедиться, что нет посторонних шумов и заеданий. Если каретка собрана с подшипниками картриджного типа, регулировка обычно не требуется — достаточно правильной посадки и затяжки корпуса согласно техническим рекомендациям.
