Как проверить гбц на герметичность

Герметичность головки блока цилиндров (ГБЦ) напрямую влияет на компрессию, температурный режим и общее состояние двигателя. Потеря герметичности может привести к прорыву газов, утечке охлаждающей жидкости или масла, а в запущенных случаях – к перегреву и капитальному ремонту силового агрегата. Определить проблему на ранней стадии возможно только при точной диагностике.

На практике проверка герметичности ГБЦ проводится несколькими методами. Среди них – замер давления в системе охлаждения, использование эндоскопа, опрессовка, а также визуальный осмотр на наличие микротрещин и следов утечек. Каждый из этих способов требует определённых условий, инструментов и аккуратности выполнения.

Важно учитывать, что стандартный осмотр без снятия головки позволяет выявить лишь явные признаки негерметичности. Для более глубокой диагностики, например при подозрении на микротрещины между клапанами или на участке между каналами охлаждения и камерой сгорания, головку блока необходимо демонтировать и провести опрессовку под давлением, строго соблюдая температурный режим.

Пренебрежение своевременной проверкой ГБЦ может привести к ухудшению работы двигателя: появлению белого дыма из выхлопной трубы, эмульсии в масле, перегреву или падению компрессии в одном или нескольких цилиндрах. Все эти признаки указывают на необходимость немедленного вмешательства.

Признаки негерметичной ГБЦ при эксплуатации автомобиля

Увеличение расхода охлаждающей жидкости – один из первых признаков. Если уровень антифриза падает без видимых подтеков, велика вероятность его утечки во внутренние полости двигателя, чаще всего – в цилиндры или картер.

Белый густой дым из выхлопной трубы при прогретом двигателе указывает на попадание охлаждающей жидкости в камеру сгорания. Этот симптом особенно выражен в холодное время года и сопровождается характерным сладковатым запахом антифриза.

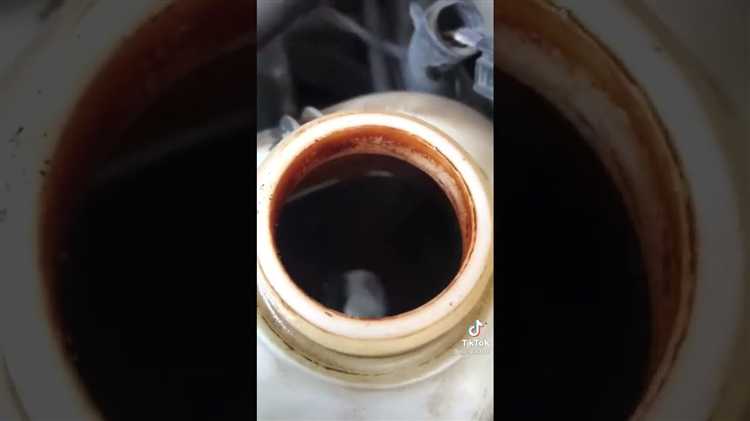

Маслянистая эмульсия на щупе или крышке маслозаливной горловины сигнализирует о проникновении охлаждающей жидкости в систему смазки. Такая смесь теряет смазывающие свойства и ускоряет износ трущихся деталей.

Пузырьки в расширительном бачке при работающем двигателе – следствие прорыва газов из камеры сгорания в систему охлаждения. Это нарушает теплообмен и может привести к перегреву двигателя.

Перегрев двигателя, особенно при стабильной нагрузке и достаточном уровне охлаждающей жидкости, может быть вызван воздушными пробками или снижением эффективности охлаждения вследствие нарушенной герметичности между ГБЦ и блоком цилиндров.

Падение компрессии в одном или нескольких цилиндрах выявляется при диагностике мотор-тестером. Это может быть связано с прогоранием прокладки головки или микротрещинами в самом корпусе ГБЦ.

Для точного подтверждения проблемы рекомендуется проведение теста на наличие углекислого газа в системе охлаждения и измерение давления в цилиндрах с последующим сравнением результатов.

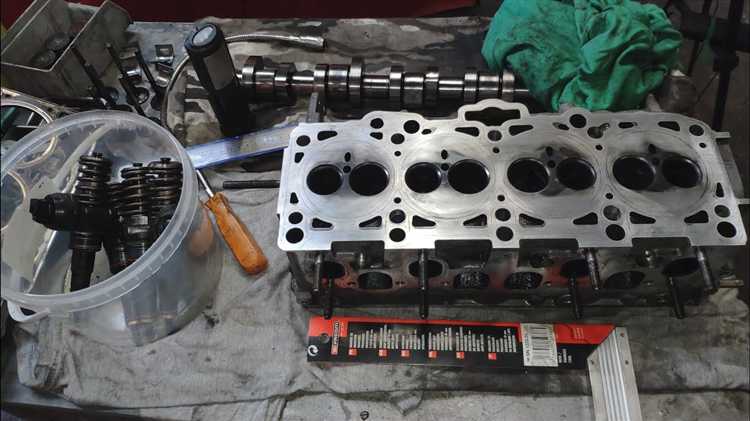

Подготовка ГБЦ к проверке на герметичность после снятия

Перед началом проверки необходимо полностью очистить головку блока цилиндров от остатков масла, нагаров и отложений. Для этого применяется промышленный обезжириватель или керосин в сочетании с щёткой из латуни. Особое внимание следует уделить масляным каналам и привалочной поверхности.

Демонтируй все навесные элементы: клапаны, направляющие, сальники, пружины и шайбы. ГБЦ должна быть разобрана полностью, чтобы исключить искажения результатов при проверке.

Привалочная плоскость проверяется на наличие деформаций с помощью поверочной линейки и щупа. Допустимое отклонение по плоскости – не более 0,05 мм. При превышении этого значения требуется шлифовка.

Для испытания на герметичность в водяной ванне головку необходимо герметизировать по каналам охлаждения. Применяются резиновые заглушки и фланцы с фиксацией болтами. Давление нагнетается с помощью компрессора до 1,5–2 бар. Подобная подготовка предотвращает утечку воздуха в ненужные участки.

Если используется метод керосиновой пробы, камеры сгорания располагаются вверх, в каждую из них заливается керосин. На обратной стороне головки, в зоне каналов, выкладывается бумага или салфетка для фиксации возможных протечек. ГБЦ должна находиться в этом положении не менее 30 минут.

Также необходимо проверить плоскости посадки выпускного и впускного коллекторов. Наличие трещин или коррозии в этих зонах может привести к ложным признакам негерметичности. Все сопрягаемые поверхности должны быть визуально осмотрены и, при необходимости, обработаны.

Осмотр плоскости прилегания и каналов охлаждения

Перед проверкой герметичности головки блока цилиндров необходимо тщательно осмотреть плоскость прилегания к блоку и каналы охлаждения. Любые деформации или отложения могут искажать результаты тестов и снижать точность диагностики.

• Плоскость прилегания проверяется на наличие прогибов, микротрещин и следов коррозии. Для контроля используется прецизионная линейка и щупы толщиной от 0,05 мм. Отклонение более 0,05 мм по диагонали или продольной оси требует фрезеровки.
• Особое внимание уделяется области между цилиндрами и вокруг отверстий для шпилек – там чаще всего возникают микротрещины вследствие термических нагрузок.
• Поверхность должна быть очищена от остатков прокладки, герметика и нагаров. Для очистки используют пластиковые или медные скребки, исключая применение абразивов.

Каналы охлаждения осматриваются визуально и зондируются для проверки проходимости. При необходимости применяется промывка сжатым воздухом или специальными промывочными растворами.

1. Удаляются все отложения накипи, следы масла и ржавчины, особенно в зонах вокруг выпускных клапанов и свечных колодцев.
2. Проверяется целостность каналов: отсутствие эрозий, сквозных трещин и утонений стенок, особенно в тонких перемычках между каналами и цилиндрами.
3. Для выявления скрытых дефектов применяется просвет с помощью лампы или эндоскопа, а в случае сомнений – опрессовка с заглушками и погружением в воду.

Пренебрежение осмотром этих зон может привести к повторным утечкам даже при использовании новой прокладки и моментной затяжке. Точная диагностика плоскости и состояния каналов – ключ к надежной герметичности ГБЦ.

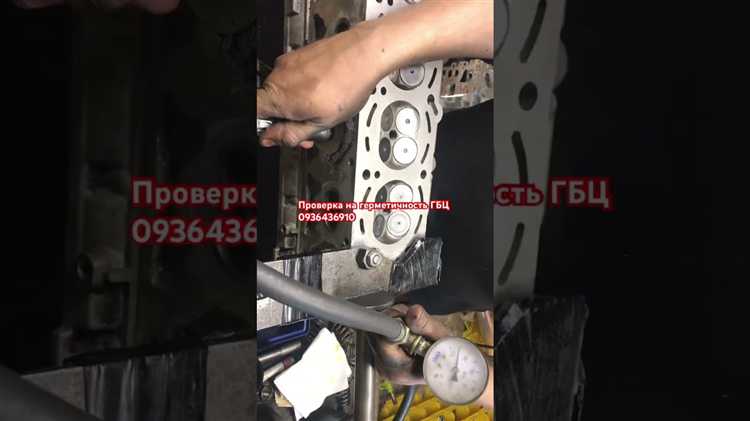

Проверка ГБЦ давлением с использованием сжатого воздуха

Для диагностики микротрещин и скрытых дефектов в системе охлаждения и газовых каналах применяется метод опрессовки головки блока цилиндров сжатым воздухом. Этот способ позволяет определить утечки, которые не видны визуально.

Перед проведением проверки необходимо герметично заглушить все отверстия системы охлаждения, кроме одного – для подачи воздуха. Используются алюминиевые или резиновые заглушки, выдерживающие давление не менее 4–5 бар.

Головка блока полностью погружается в емкость с водой, температура которой не превышает 40 °C, чтобы избежать деформации металла. Через оставшееся открытым отверстие подается сжатый воздух под давлением 4 бар. При наличии дефектов из трещин или пор в материале начинают выходить пузырьки воздуха.

Особое внимание уделяется областям вокруг седел клапанов, свечных колодцев и перегородок между цилиндрами, так как именно в этих зонах наиболее часто образуются микротрещины после перегрева двигателя.

Продолжительность выдержки под давлением составляет не менее 1–2 минут. За это время успевают проявиться даже малозаметные утечки. После завершения испытания ГБЦ необходимо тщательно просушить и удалить остатки влаги из внутренних каналов.

Метод эффективен для чугунных и алюминиевых головок при условии отсутствия ранее нанесенных лакокрасочных покрытий, которые могут маскировать микроповреждения.

Испытание ГБЦ в водяной ванне на наличие утечек

Перед погружением головки блока цилиндров в ванну необходимо герметично закрыть все отверстия, за исключением одного, через которое будет подаваться сжатый воздух. Для этого используются заглушки соответствующего диаметра и прочности, обеспечивающие полное перекрытие каналов охлаждения и масляных магистралей.

Температура воды в ванне должна быть не ниже 60–80 °C, что способствует расширению металла и выявлению микротрещин, которые могут быть не видны при комнатной температуре. ГБЦ полностью погружают в воду, следя за отсутствием воздушных полостей на поверхности изделия.

Через подготовленное отверстие подается сжатый воздух под давлением от 3 до 6 бар. Повышенное давление позволяет обнаружить мельчайшие дефекты: пузырьки воздуха начинают выходить из мест утечек – трещин, пористости, сквозных дефектов литья. Особое внимание уделяется зонам вокруг седел клапанов, направляющих втулок и рубашек охлаждения.

Если в течение 30–60 секунд не наблюдается появления пузырьков, герметичность можно считать удовлетворительной. При обнаружении утечек дальнейшая эксплуатация ГБЦ невозможна до устранения дефектов – как правило, методом аргоно-дуговой сварки, а затем – механической доработкой.

По завершении проверки головка тщательно просушивается, чтобы исключить коррозию внутренних каналов. При необходимости проводят повторное испытание после ремонта, соблюдая те же температурные и пневматические параметры.

Проверка состояния прокладки ГБЦ и контактных поверхностей

Осмотр прокладки головки блока цилиндров проводится на предмет механических повреждений, деформаций и следов прогорания. Обратить внимание на участки, прилегающие к каналам охлаждения и маслопроводам – здесь чаще всего возникают разрывы или потертости.

Прокладка не должна иметь следов перегрева, проявляющихся в виде потемнений или отпечатков деформированных участков. Визуально оцените сохранность металлических элементов прокладки – трещины или расслоения недопустимы.

Контактные поверхности ГБЦ и блока двигателя должны быть чистыми и ровными, без коррозии и масляных отложений. Наличие борозд, задиров или очагов коррозии снижает герметичность и требует устранения дефектов путем шлифовки или замены детали.

Используйте щуп толщиной 0,05 мм для проверки плоскостности прилегания. Максимальный перепад не должен превышать 0,1 мм на длине 300 мм. При превышении этого показателя необходима шлифовка поверхности.

Особое внимание уделите зонам вокруг отверстий под шпильки и резьбовые отверстия – наличие повреждений влияет на равномерность затяжки и герметичность соединения.

После очистки поверхности проверьте отсутствие заусенцев и остатков старой прокладки с помощью пластиковой или деревянной шпателя, чтобы избежать повреждения новой прокладки при установке.

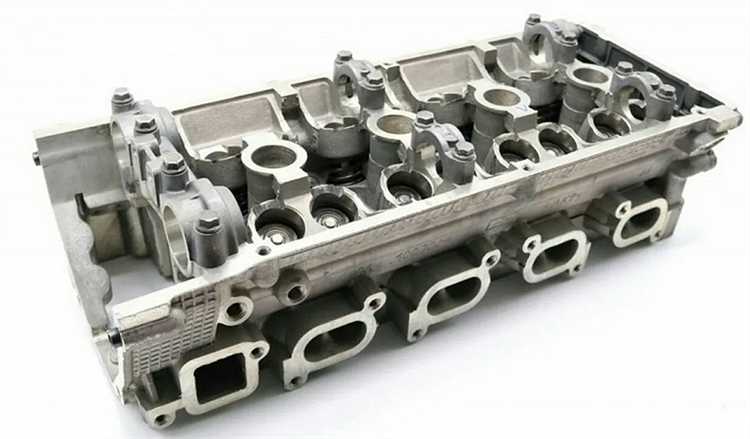

Когда требуется обращение в специализированную мастерскую

Обращение в специализированную мастерскую необходимо при наличии следующих признаков и условий, указывающих на серьезные нарушения герметичности головки блока цилиндров (ГБЦ):

В случае обнаружения одного или нескольких перечисленных признаков без соответствующих навыков и инструментов следует направить ГБЦ в специализированный сервис. Специалисты проводят комплексную диагностику с использованием манометров, компьютерных систем и средств визуального контроля, обеспечивая высокую точность и надежность ремонта.

Вопрос-ответ:

Какие признаки указывают на негерметичность головки блока цилиндров?

Основные признаки нарушения герметичности головки блока цилиндров включают перегрев двигателя, снижение мощности, появление белого или голубоватого дыма из выхлопной трубы, а также попадание масла в систему охлаждения или наоборот. Кроме того, может наблюдаться резкое падение уровня охлаждающей жидкости без видимых внешних утечек. Наличие этих симптомов требует тщательной проверки головки на герметичность.

Какие методы проверки герметичности головки блока цилиндров применяются в условиях автосервиса?

В сервисах чаще всего используют несколько способов проверки: тест с применением сжатого воздуха, когда в систему охлаждения подается воздух под давлением, и по месту выхода воздуха выявляются утечки; испытание в водяной ванне — головка погружается в воду, и по появлению пузырьков обнаруживаются дефекты; а также компьютерные диагностические приборы, фиксирующие параметры давления и утечки. Выбор метода зависит от доступного оборудования и характера повреждений.

Можно ли выполнить проверку герметичности головки блока цилиндров самостоятельно в гаражных условиях?

Возможность самостоятельной проверки зависит от технических навыков и наличия подходящего оборудования. Самым доступным вариантом является проверка сжатым воздухом, при которой после герметизации всех отверстий в систему охлаждения подается воздух через специальный переходник. Выход воздуха из трещин и дефектов будет хорошо слышен или виден по пузырькам в воде. Однако без опыта и правильных инструментов существует риск ухудшить ситуацию, поэтому для точной диагностики лучше обратиться к специалистам.

Как подготовить головку блока цилиндров перед проведением теста на герметичность?

Перед проверкой важно тщательно очистить головку от загрязнений, остатков старой прокладки и масла. Особое внимание уделяется плоскости прилегания и каналам охлаждения — они должны быть свободны от коррозии и засоров. Затем закрываются все технологические отверстия заглушками или специализированными фитингами, чтобы обеспечить герметичность при подаче давления. Такая подготовка исключает ложные результаты и позволяет выявить именно проблемные места.

Какие последствия могут возникнуть при эксплуатации двигателя с негерметичной головкой блока цилиндров?

Нарушение герметичности приводит к смешиванию масла и охлаждающей жидкости, что снижает эффективность смазки и охлаждения. Это провоцирует ускоренный износ деталей, перегрев двигателя и появление коррозии внутри системы. В результате возможно появление трещин, деформация головки и полный выход двигателя из строя. Кроме того, ухудшается работа мотора — теряется компрессия, падает мощность и увеличивается расход топлива.

Какие методы проверки головки блока цилиндров на герметичность наиболее надежны и доступны для самостоятельного использования?

Среди способов проверки герметичности ГБЦ чаще всего применяют тест с использованием сжатого воздуха и водой, а также проверку в специализированной ванночке. Тест сжатым воздухом предполагает подачу давления в охлаждающую систему головки, при этом выходящие пузырьки воздуха или шипение указывают на утечку. Водяная ванночка позволяет визуально определить места протекания, погружая головку в воду и наблюдая за пузырьками. Для домашнего использования этот метод прост и не требует сложного оборудования, но требует тщательной подготовки и герметизации отверстий. Если же есть возможность, лучше обратиться в мастерскую, где применяют специализированные стенды и более точные приборы для диагностики.
